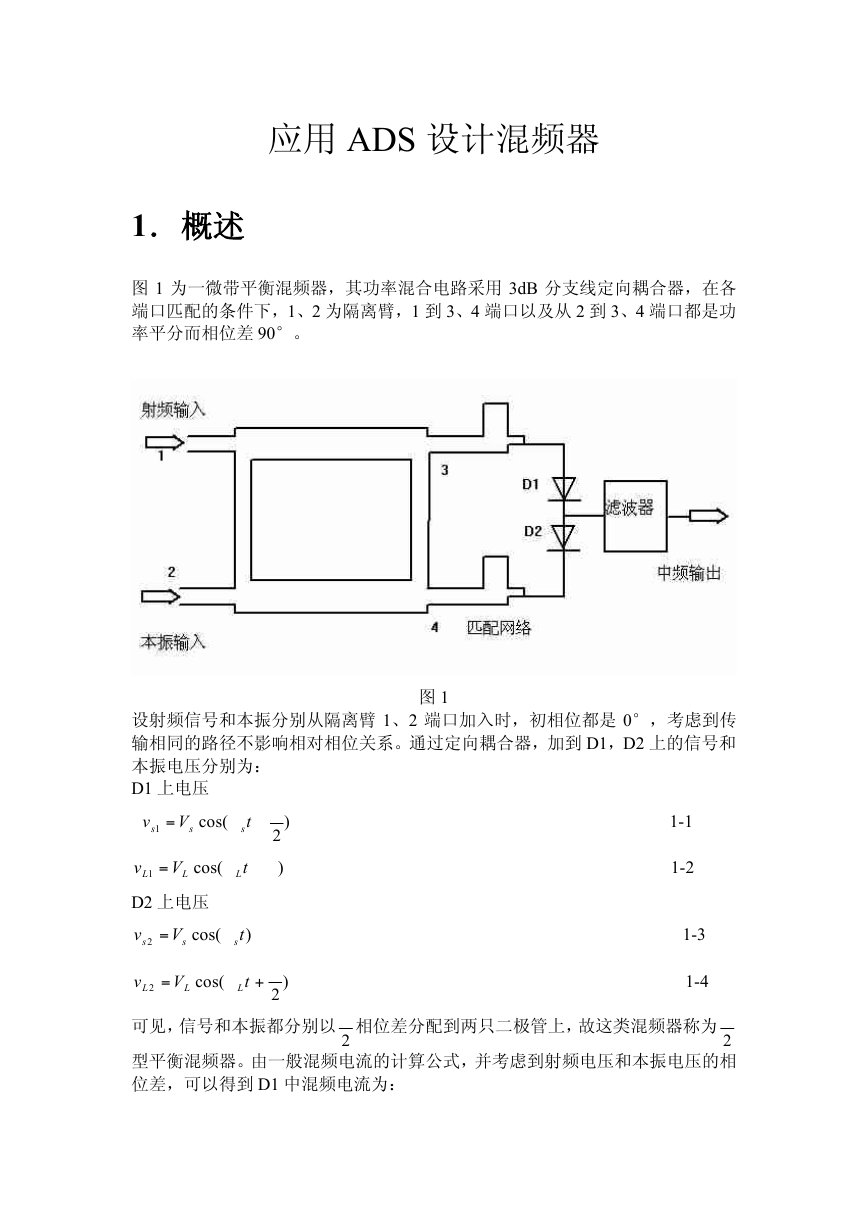

应用 ADS 设计混频器 1．概述图 1 为一微带平衡混频器，其功率混合电路采用 3dB 分支线定向耦合器，在各端口匹配的条件下，1、2 为隔离臂，1 到 3、4 端口以及从 2 到 3、4 端口都是功率平分而相位差 90°。图 1 设射频信号和本振分别从隔离臂 1、2 端口加入时，初相位都是 0°，考虑到传输相同的路径不影响相对相位关系。通过定向耦合器，加到 D1，D2 上的信号和本振电压分别为： D1 上电压 v 1-1 t cos( V = ) s 1 s s 2 ) 2 v = V cos( t L L L 1 D2 上电压 v cos( V = s 2 s v L 2 = V L cos( + t L 1-2 t ) s 1-3 ) 1-4 可见，信号和本振都分别以 2 型平衡混频器。由一般混频电流的计算公式，并考虑到射频电压和本振电压的相位差，可以得到 D1 中混频电流为：相位差分配到两只二极管上，故这类混频器称为 2

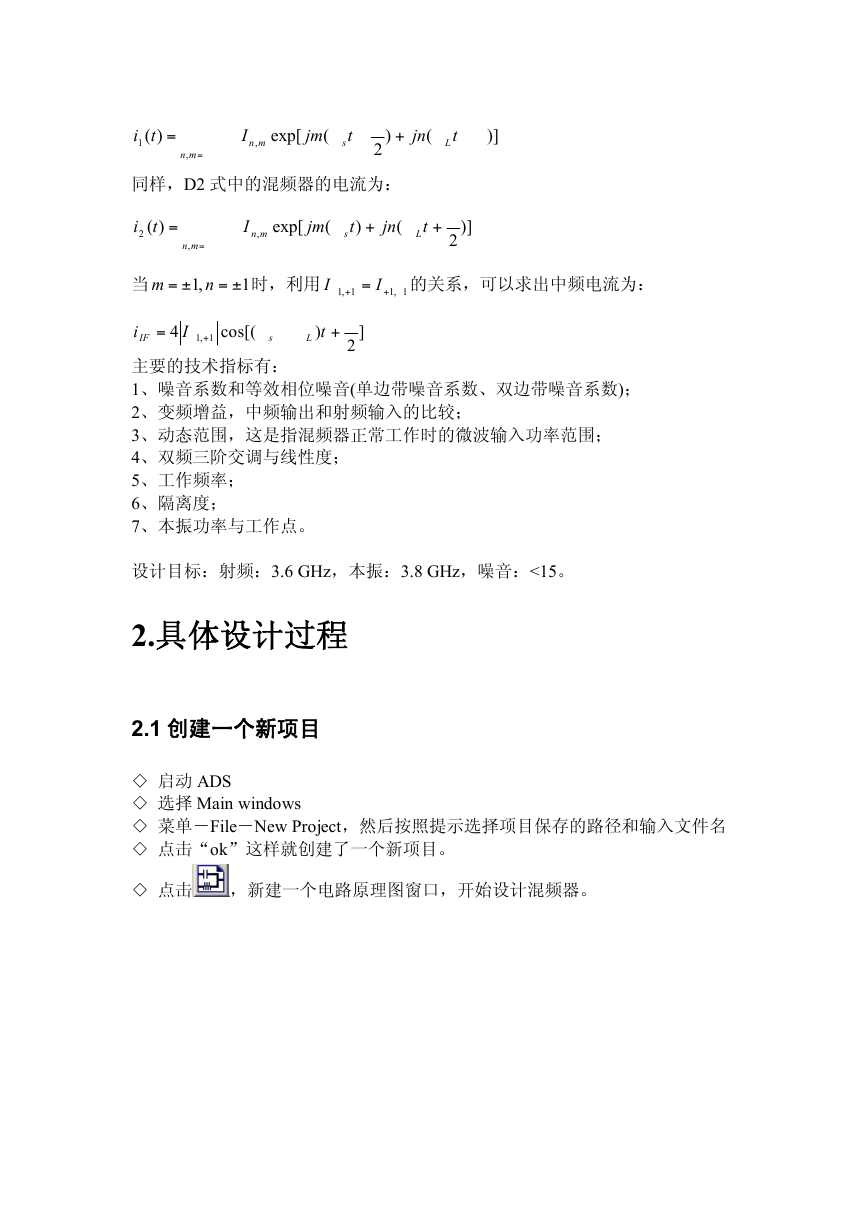

i 1 t )( = mn , = I mn , exp[ jm ( t s 2 + ) jn ( t L )] 同样，D2 式中的混频器的电流为： i 2 t )( = mn , = I mn , exp[ jm ( t ) s + jn ( t L + 2 )] 当 m ±= ,1 n ±= 1 时，利用 I = I + 1,1 的关系，可以求出中频电流为： + 1,1 2 + ] i = 4 I + 1,1 cos[( t ) s L IF 主要的技术指标有： 1、噪音系数和等效相位噪音(单边带噪音系数、双边带噪音系数)； 2、变频增益，中频输出和射频输入的比较； 3、动态范围，这是指混频器正常工作时的微波输入功率范围； 4、双频三阶交调与线性度； 5、工作频率； 6、隔离度； 7、本振功率与工作点。设计目标：射频：3.6 GHz，本振：3.8 GHz，噪音：<15。 2.具体设计过程 2.1 创建一个新项目 ◇ 启动 ADS ◇ 选择 Main windows ◇ 菜单－File－New Project，然后按照提示选择项目保存的路径和输入文件名 ◇ 点击“ok”这样就创建了一个新项目。 ◇ 点击，新建一个电路原理图窗口，开始设计混频器。

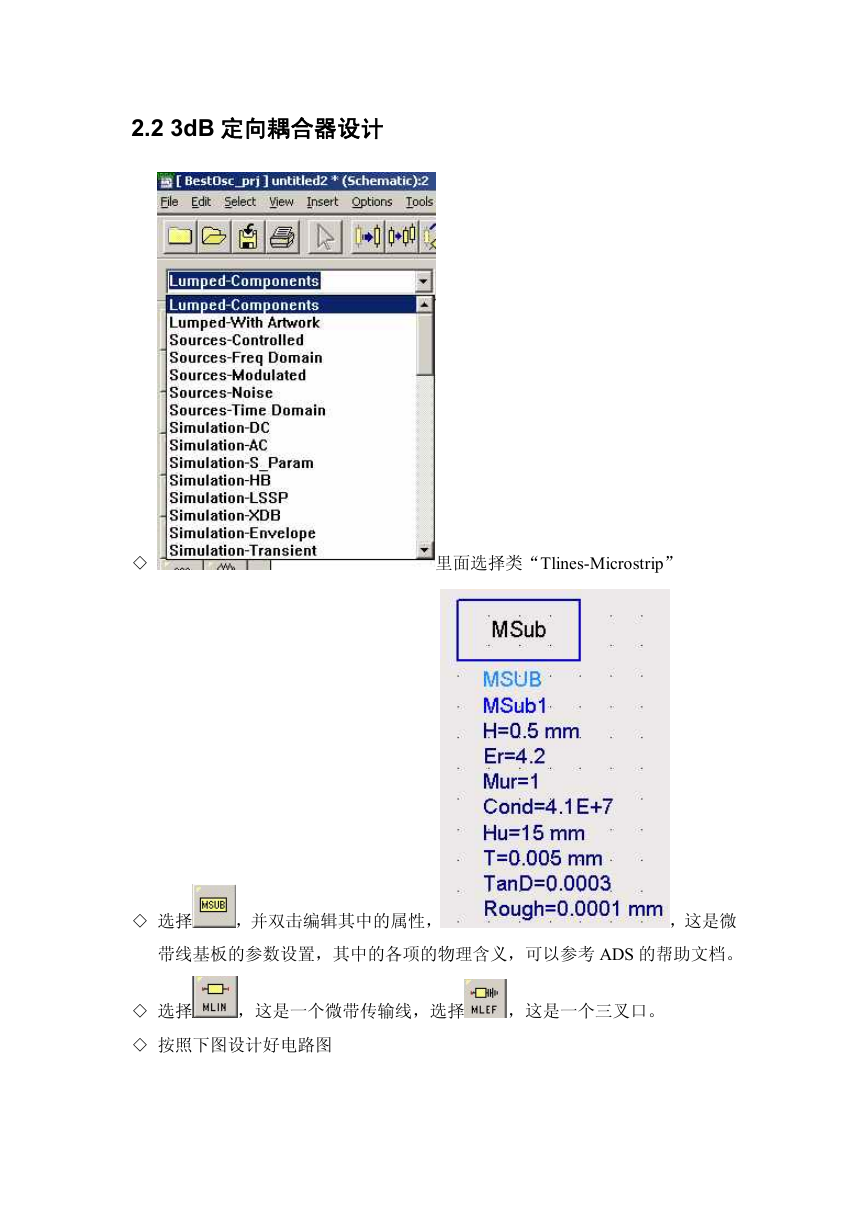

2.2 3dB 定向耦合器设计 ◇ 里面选择类“Tlines-Microstrip” ◇ 选择，并双击编辑其中的属性，，这是微带线基板的参数设置，其中的各项的物理含义，可以参考 ADS 的帮助文档。 ◇ 选择，这是一个微带传输线，选择，这是一个三叉口。 ◇ 按照下图设计好电路图

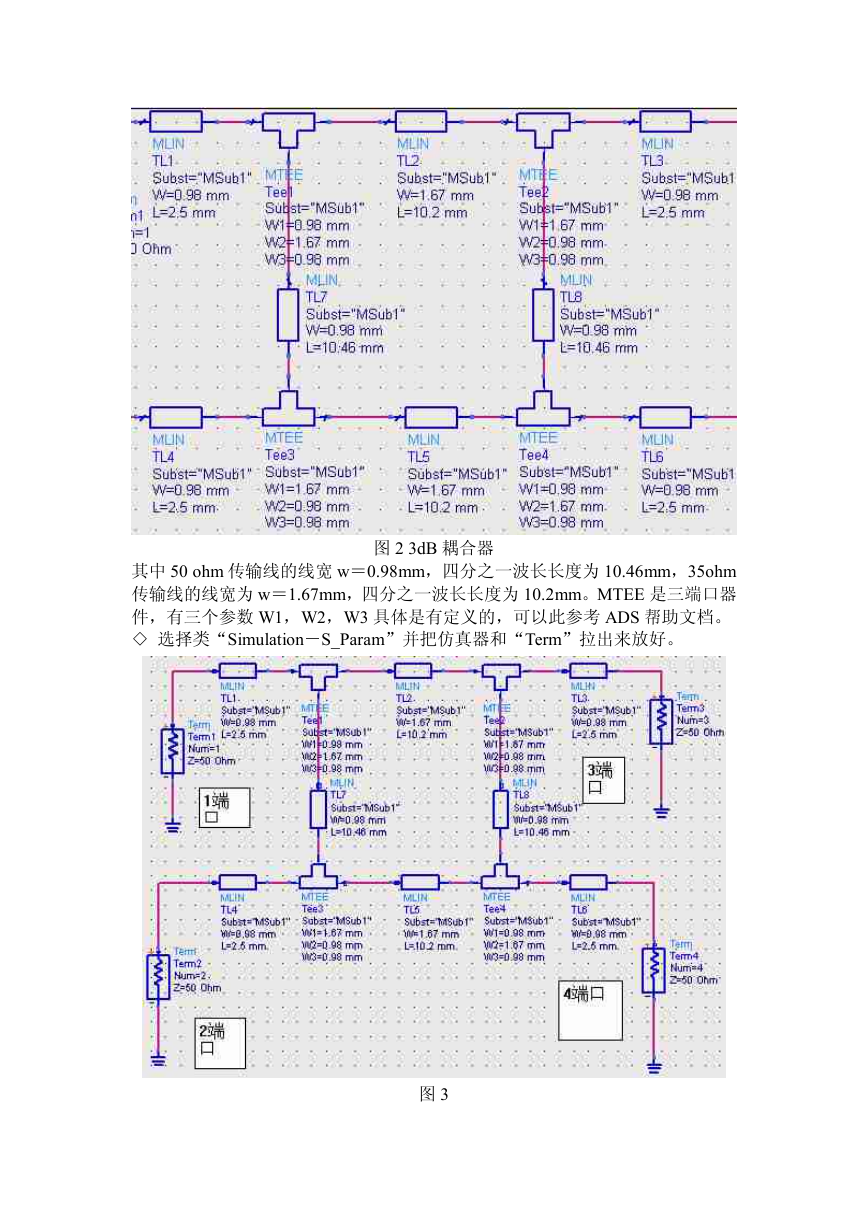

图 2 3dB 耦合器其中 50 ohm 传输线的线宽 w＝0.98mm，四分之一波长长度为 10.46mm，35ohm 传输线的线宽为 w＝1.67mm，四分之一波长长度为 10.2mm。MTEE 是三端口器件，有三个参数 W1，W2，W3 具体是有定义的，可以此参考 ADS 帮助文档。 ◇ 选择类“Simulation－S_Param”并把仿真器和“Term”拉出来放好。图 3

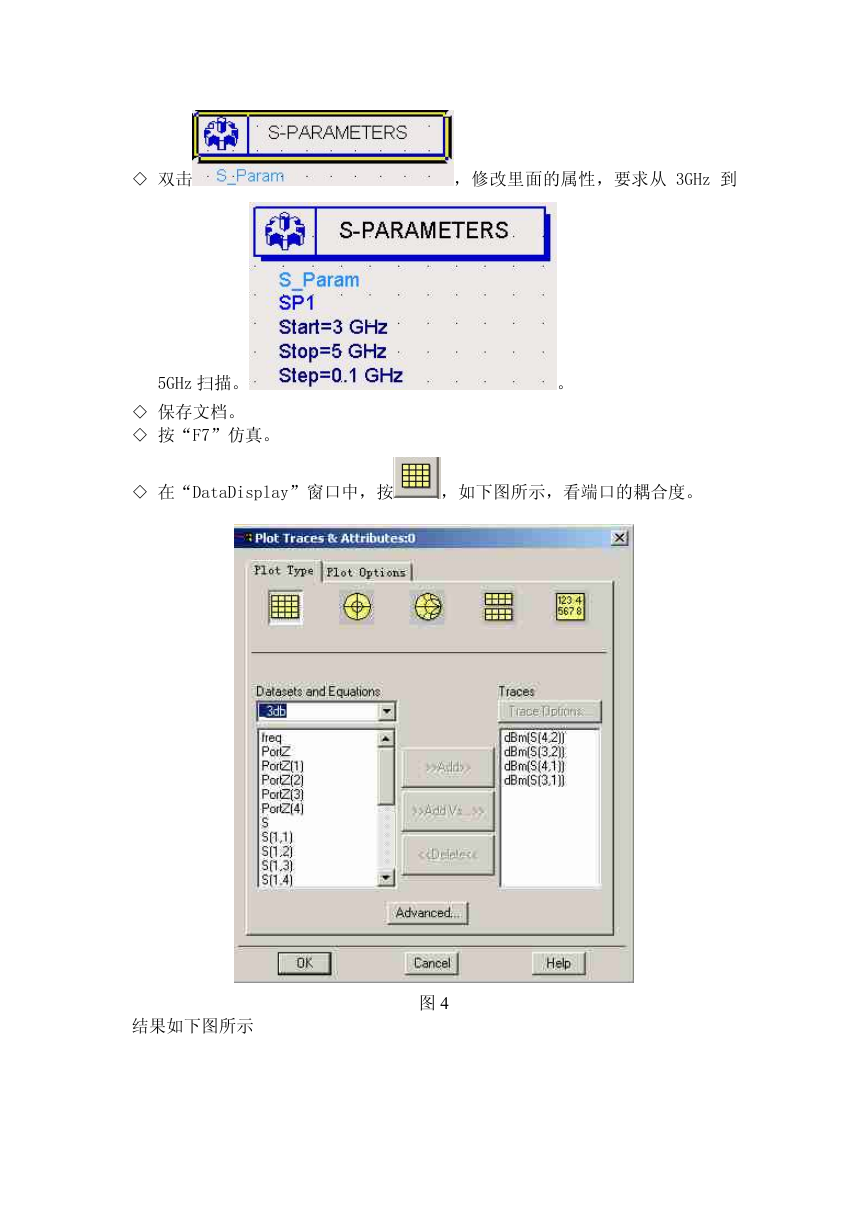

◇ 双击，修改里面的属性，要求从 3GHz 到 5GHz 扫描。 ◇ 保存文档。 ◇ 按“F7”仿真。。 ◇ 在“DataDisplay”窗口中，按，如下图所示，看端口的耦合度。结果如下图所示图 4

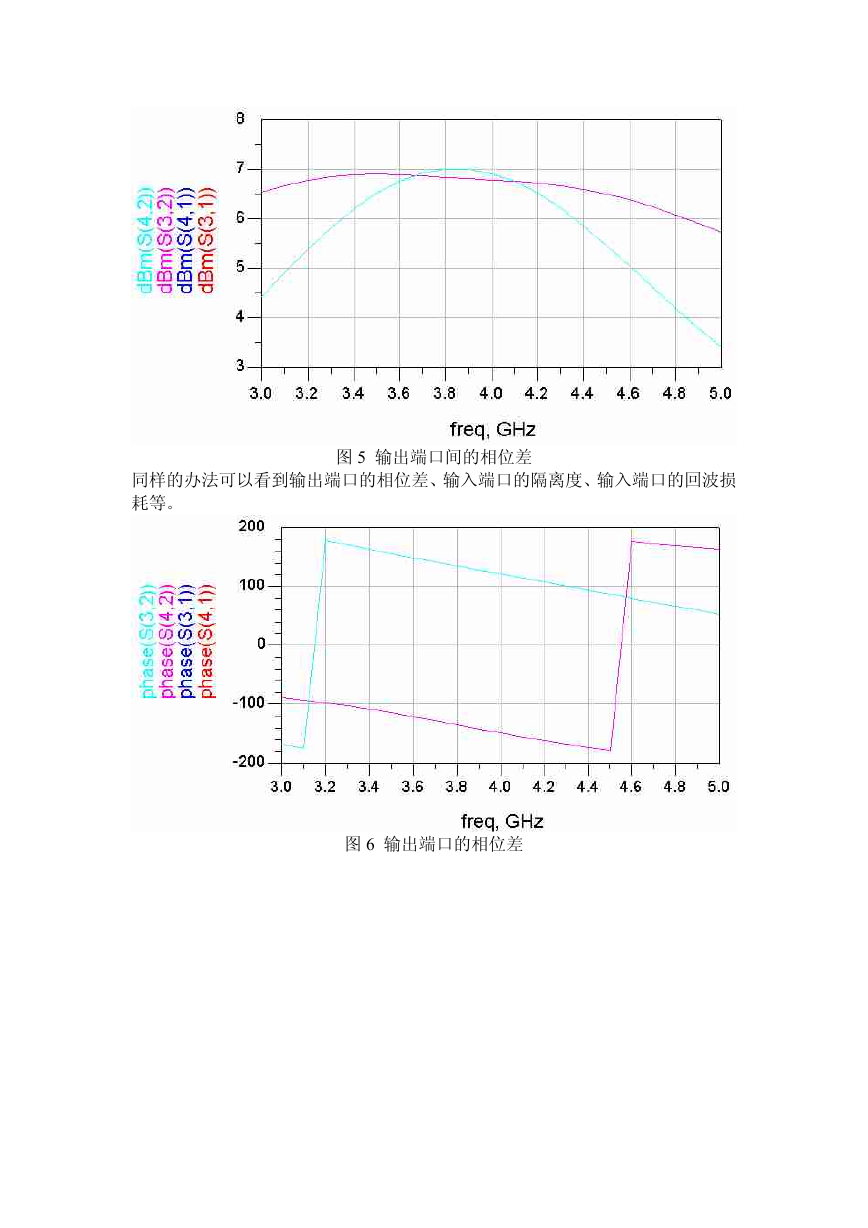

图 5 输出端口间的相位差同样的办法可以看到输出端口的相位差、输入端口的隔离度、输入端口的回波损耗等。图 6 输出端口的相位差

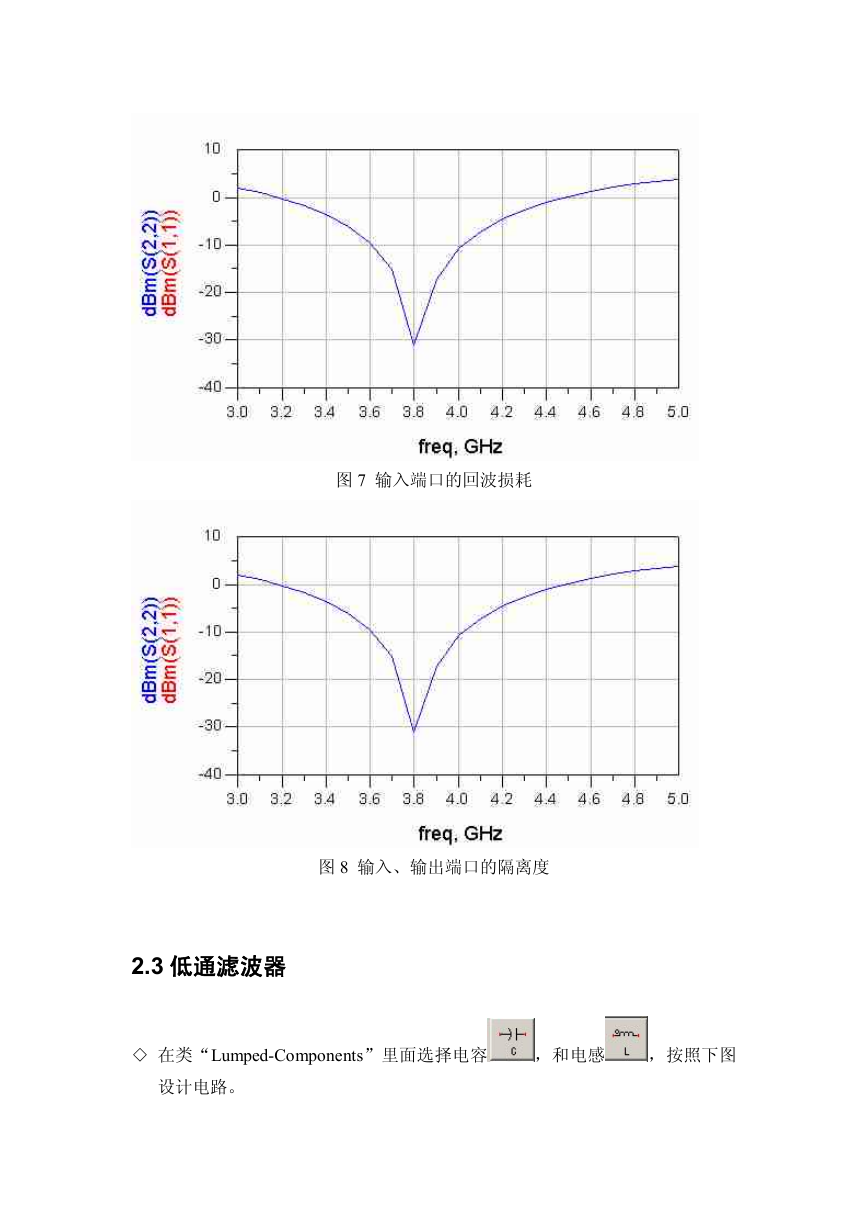

图 7 输入端口的回波损耗图 8 输入、输出端口的隔离度 2.3 低通滤波器 ◇ 在类“Lumped-Components”里面选择电容，和电感，按照下图设计电路。

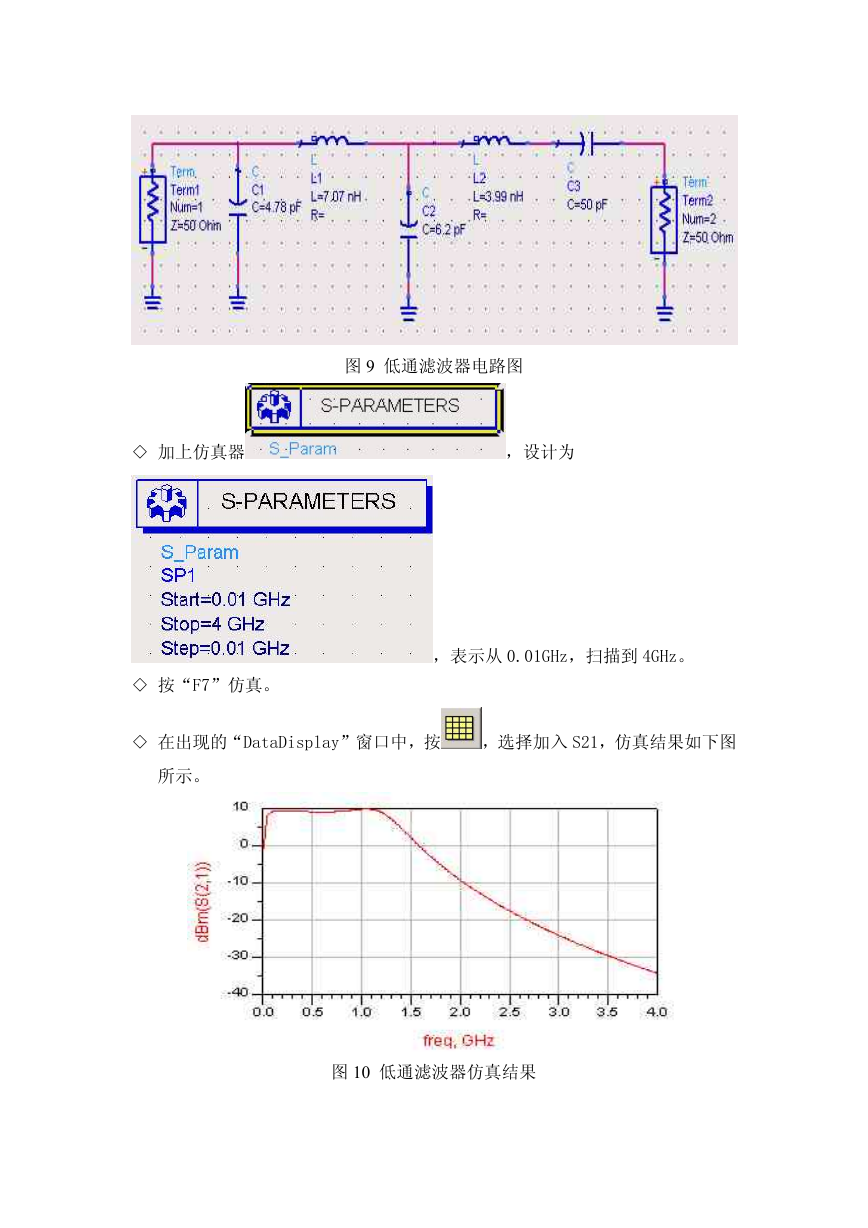

图 9 低通滤波器电路图 ◇ 加上仿真器，设计为 ◇ 按“F7”仿真。，表示从 0.01GHz，扫描到 4GHz。 ◇ 在出现的“DataDisplay”窗口中，按，选择加入 S21，仿真结果如下图所示。图 10 低通滤波器仿真结果
