华为畅玩6X 原厂图 维修流程图 GPS故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.15M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

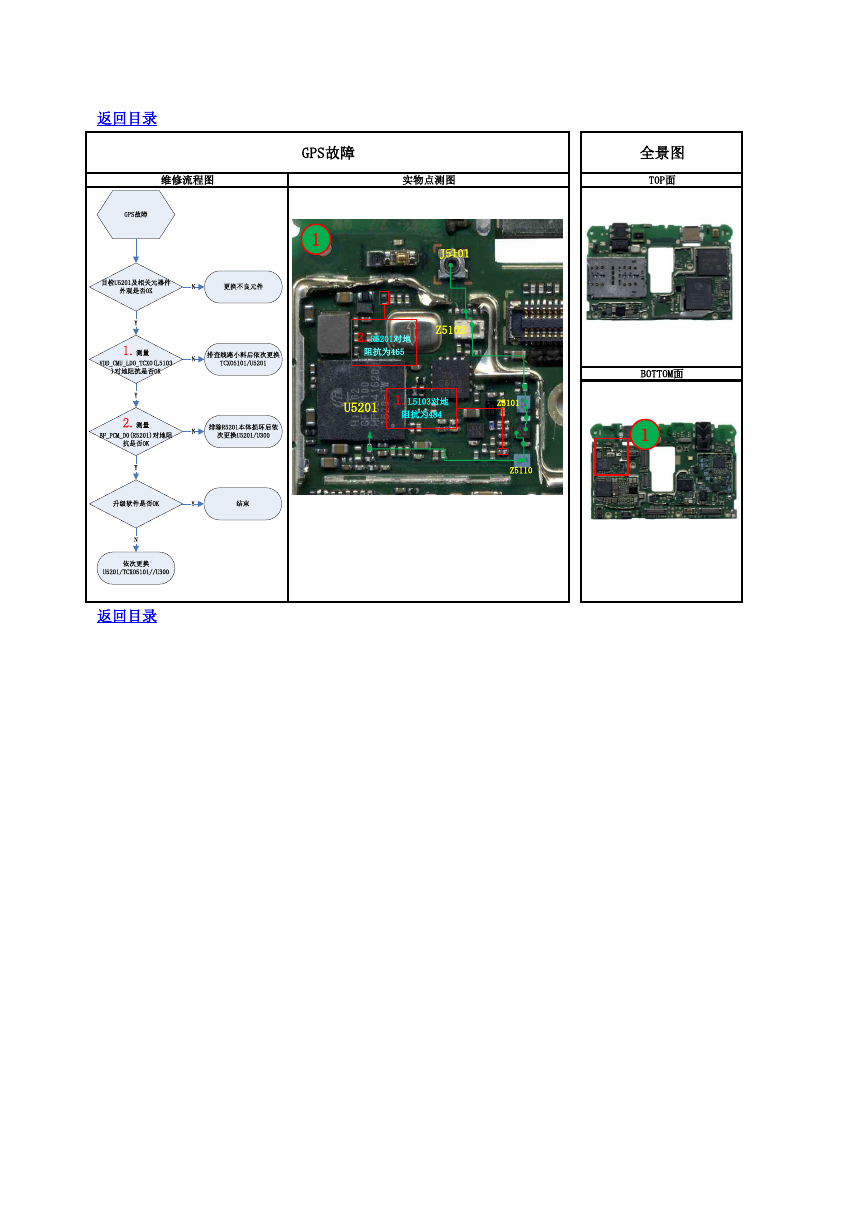

    返回目录 GPS故障 维修流程图 实物点测图 全景图 TOP面 1 J5101 Z5102 2.R5201对地 阻抗为465 U5201 1.L5103对地 阻抗为484 Z5101 Z5110 BOTTOM面 1 返回目录 GPS故障目检U5201及相关元器件外观是否OK更换不良元件NYNYNY1.测量VDD_CMU_LDO_TCXO(L5103)对地阻抗是否OK2.测量BF_PCM_D0(R5201)对地阻抗是否OK排查线路小料后依次更换TCXO5101/U5201排除R5201本体损坏后依次更换U5201/U300升级软件是否OK依次更换U5201/TCXO5101//U300结束NY
