1作业流程图
2原始资料准备
3建立工程并导入数据
3.1.建立工程
3.2.加入影像
3.3.设置影像属性
4快速处理检查(可选)
5加入控制点
5.1方法1:使用像控点编辑器加入控制点
5.2方法2:在空三射线编辑器中刺出控制点。
5.3方法3:在空三射线编辑器中使用预测控制点功能标记控制点。
6全自动处理
6.1初始化设置
6.2点云加密
6.3数字表面模型及正射影像生成
7质量报告分析
7.1区域网空三误差
7.2相机自检校误差
7.3控制点误差
8点云以及正射影像编辑输出
8.1编辑点云数据,成果可直接输出
8.2编辑正射影像
9常见问题
9.1出低精度快拼影像
9.2多个工程融合
9.3区域输出成果
9.4点云中编辑DSM
9.5项目路径文件结构

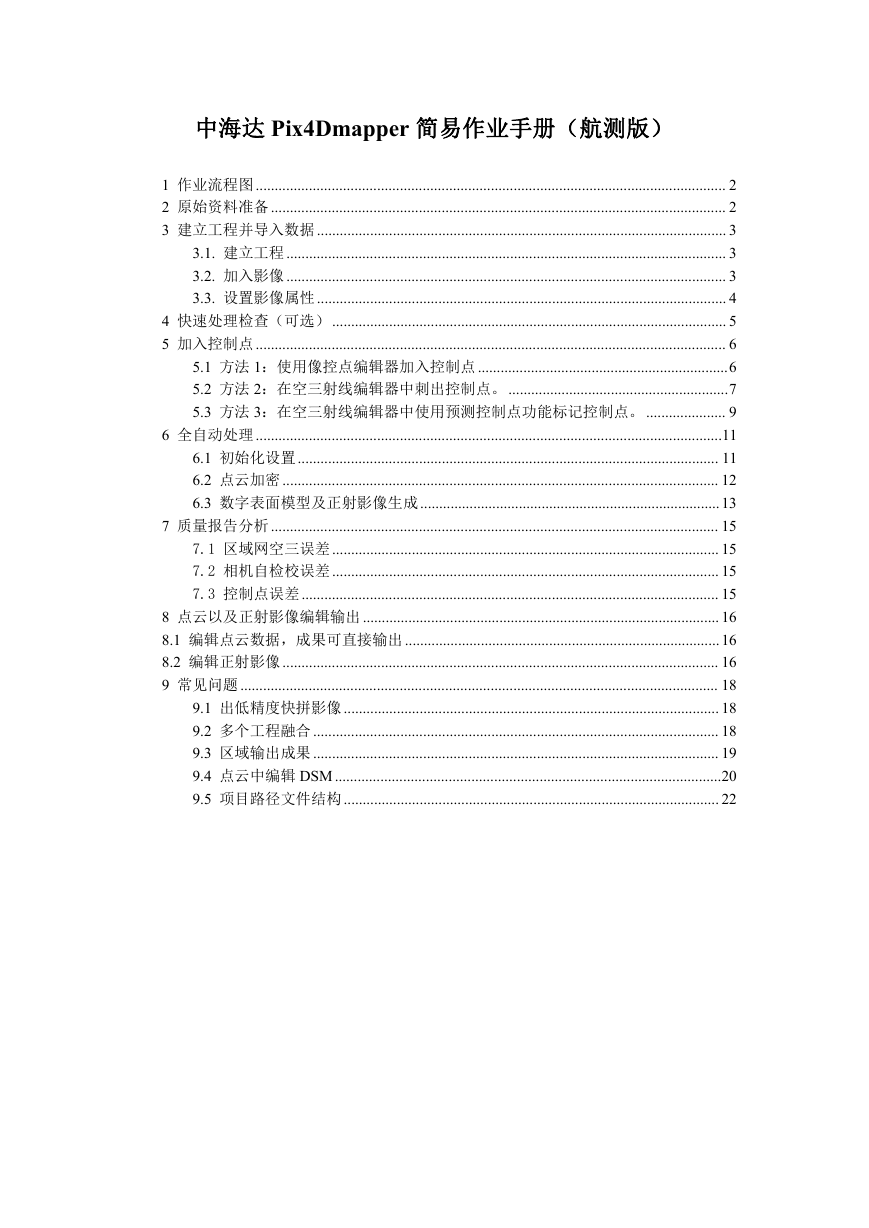

中海达 Pix4Dmapper 简易作业手册(航测版) 1 作业流程图 ............................................................................................................................ 2 2 原始资料准备 ........................................................................................................................ 2 3 建立工程并导入数据 ............................................................................................................ 3 3.1. 建立工程 .................................................................................................................... 3 3.2. 加入影像 .................................................................................................................... 3 3.3. 设置影像属性 ............................................................................................................ 4 4 快速处理检查(可选) ........................................................................................................ 5 5 加入控制点 ............................................................................................................................ 6 5.1 方法 1:使用像控点编辑器加入控制点 ..................................................................6 5.2 方法 2:在空三射线编辑器中刺出控制点。 ..........................................................7 5.3 方法 3:在空三射线编辑器中使用预测控制点功能标记控制点。..................... 9 6 全自动处理 ...........................................................................................................................11 6.1 初始化设置............................................................................................................... 11 6.2 点云加密 ................................................................................................................... 12 6.3 数字表面模型及正射影像生成...............................................................................13 7 质量报告分析 ...................................................................................................................... 15 7.1 区域网空三误差...................................................................................................... 15 7.2 相机自检校误差...................................................................................................... 15 7.3 控制点误差.............................................................................................................. 15 8 点云以及正射影像编辑输出 .............................................................................................. 16 8.1 编辑点云数据,成果可直接输出 ...................................................................................16 8.2 编辑正射影像 ................................................................................................................... 16 9 常见问题 .............................................................................................................................. 18 9.1 出低精度快拼影像 ................................................................................................... 18 9.2 多个工程融合 ........................................................................................................... 18 9.3 区域输出成果 ........................................................................................................... 19 9.4 点云中编辑 DSM ......................................................................................................20 9.5 项目路径文件结构 ................................................................................................... 22

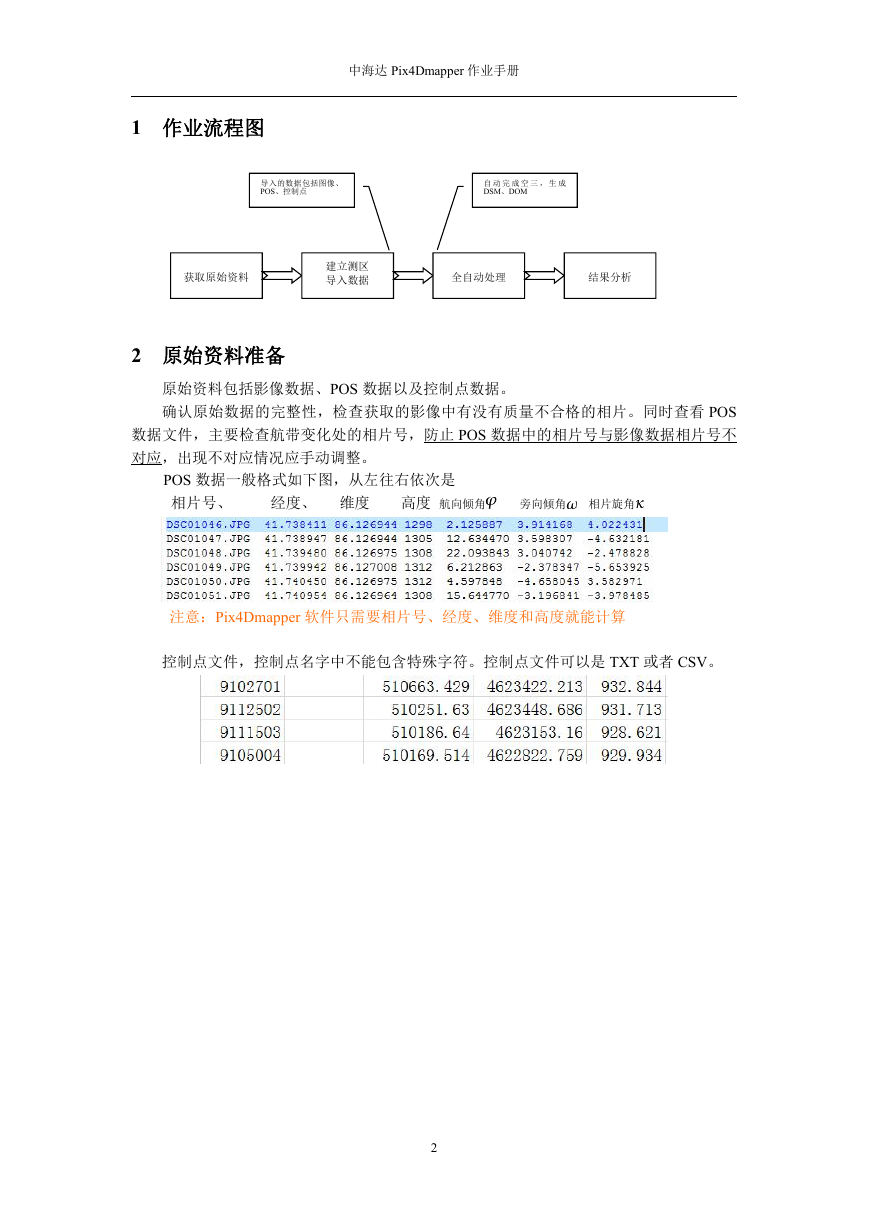

中海达 Pix4Dmapper 作业手册 1 作业流程图 导入的数据包括图像、 POS、控制点 自 动 完 成 空 三 , 生 成 DSM、DOM 获取原始资料 建立测区 导入数据 全自动处理 结果分析 2 原始资料准备 原始资料包括影像数据、POS 数据以及控制点数据。 确认原始数据的完整性,检查获取的影像中有没有质量不合格的相片。同时查看 POS 数据文件,主要检查航带变化处的相片号,防止 POS 数据中的相片号与影像数据相片号不 对应,出现不对应情况应手动调整。 POS 数据一般格式如下图,从左往右依次是 相片号、 经度、 维度 高度 航向倾角 旁向倾角 相片旋角 注意:Pix4Dmapper 软件只需要相片号、经度、维度和高度就能计算 控制点文件,控制点名字中不能包含特殊字符。控制点文件可以是 TXT 或者 CSV。 2

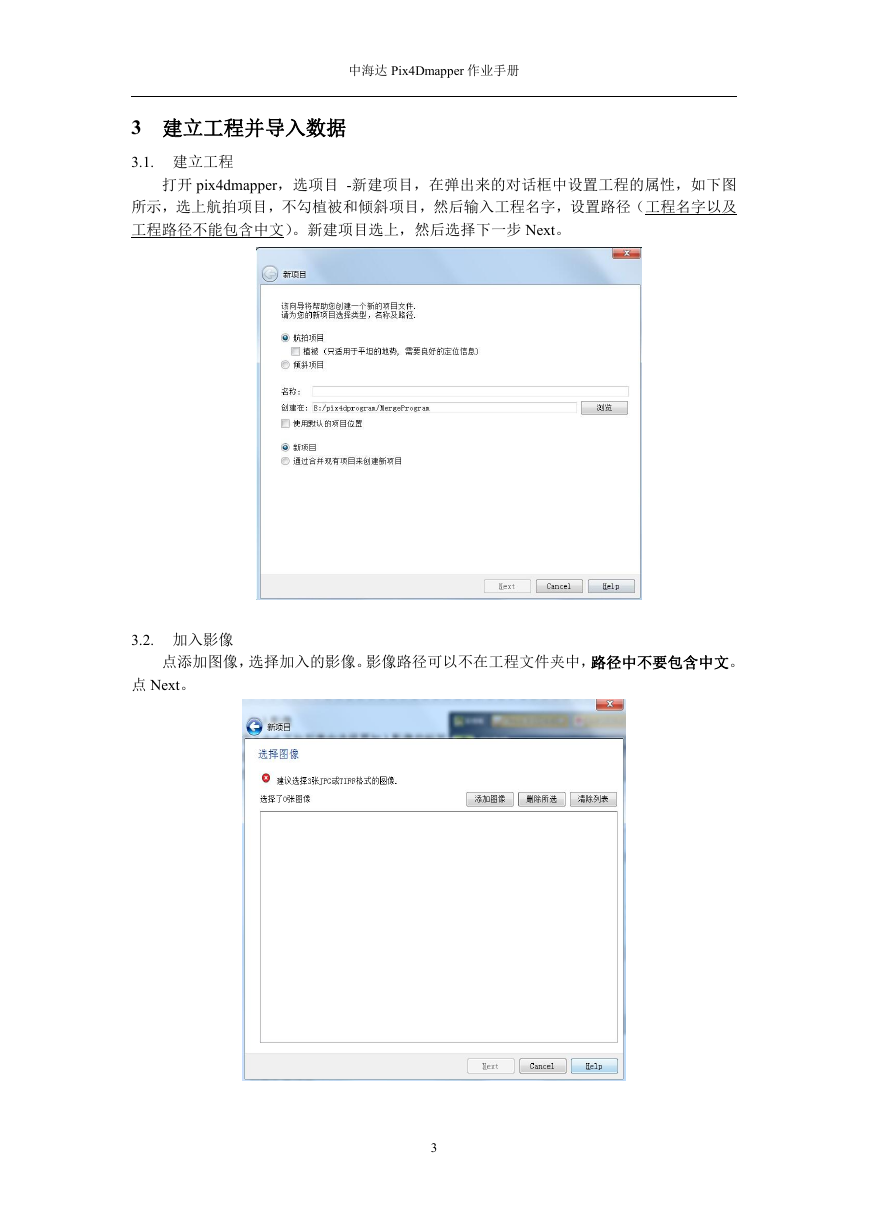

中海达 Pix4Dmapper 作业手册 3 建立工程并导入数据 3.1. 建立工程 打开 pix4dmapper,选项目 -新建项目,在弹出来的对话框中设置工程的属性,如下图 所示,选上航拍项目,不勾植被和倾斜项目,然后输入工程名字,设置路径(工程名字以及 工程路径不能包含中文)。新建项目选上,然后选择下一步 Next。 3.2. 加入影像 点添加图像,选择加入的影像。影像路径可以不在工程文件夹中,路径中不要包含中文。 点 Next。 3

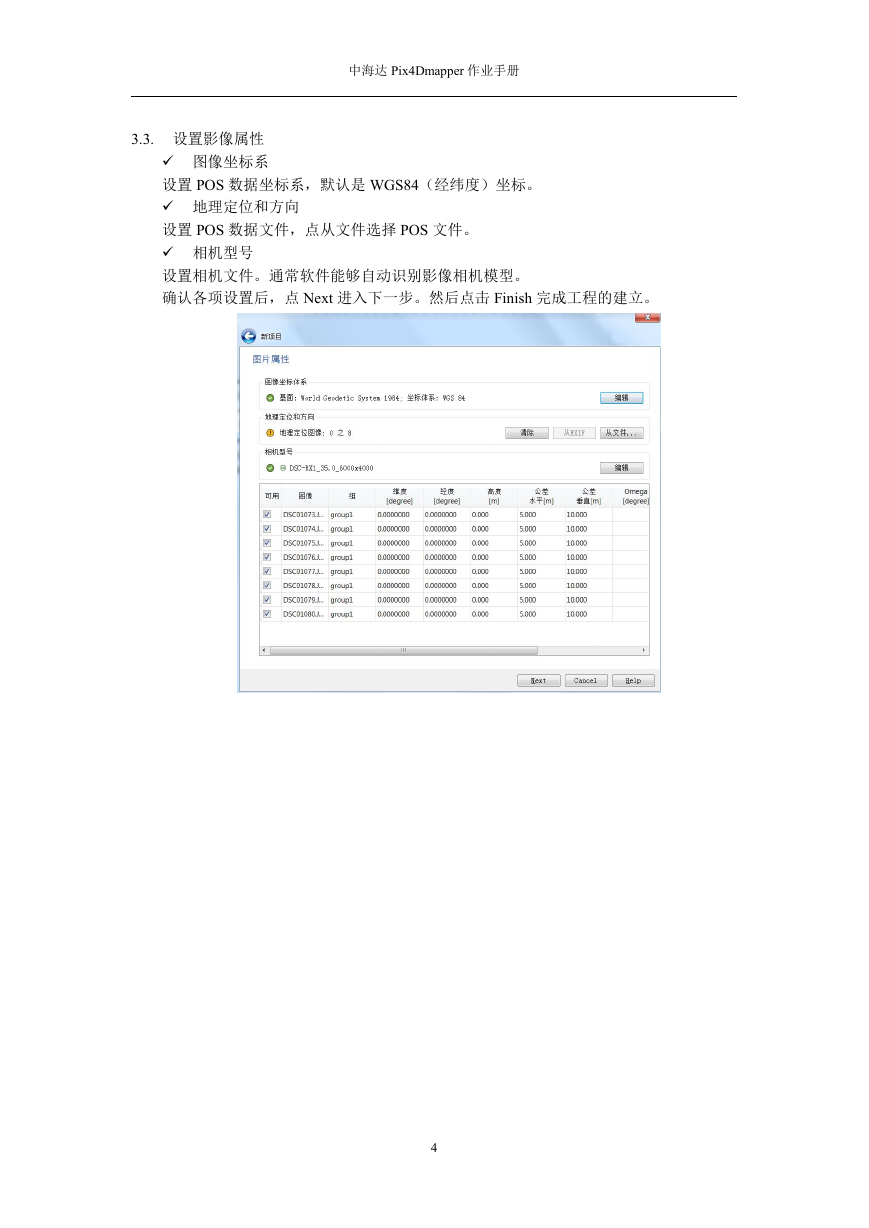

中海达 Pix4Dmapper 作业手册 3.3. 设置影像属性  图像坐标系 设置 POS 数据坐标系,默认是 WGS84(经纬度)坐标。  地理定位和方向 设置 POS 数据文件,点从文件选择 POS 文件。  相机型号 设置相机文件。通常软件能够自动识别影像相机模型。 确认各项设置后,点 Next 进入下一步。然后点击 Finish 完成工程的建立。 4

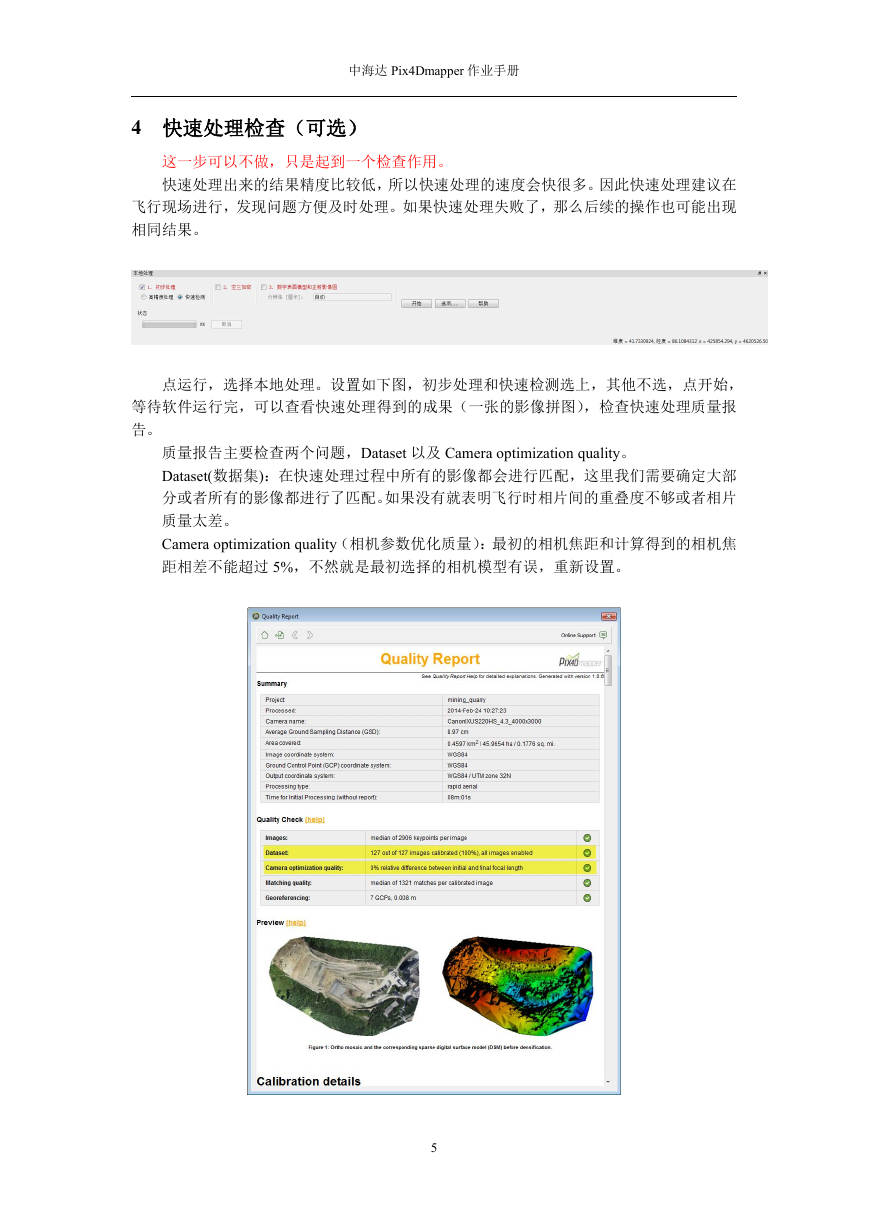

中海达 Pix4Dmapper 作业手册 4 快速处理检查(可选) 这一步可以不做,只是起到一个检查作用。 快速处理出来的结果精度比较低,所以快速处理的速度会快很多。因此快速处理建议在 飞行现场进行,发现问题方便及时处理。如果快速处理失败了,那么后续的操作也可能出现 相同结果。 点运行,选择本地处理。设置如下图,初步处理和快速检测选上,其他不选,点开始, 等待软件运行完,可以查看快速处理得到的成果(一张的影像拼图),检查快速处理质量报 告。 质量报告主要检查两个问题,Dataset 以及 Camera optimization quality。 Dataset(数据集):在快速处理过程中所有的影像都会进行匹配,这里我们需要确定大部 分或者所有的影像都进行了匹配。如果没有就表明飞行时相片间的重叠度不够或者相片 质量太差。 Camera optimization quality(相机参数优化质量):最初的相机焦距和计算得到的相机焦 距相差不能超过 5%,不然就是最初选择的相机模型有误,重新设置。 5

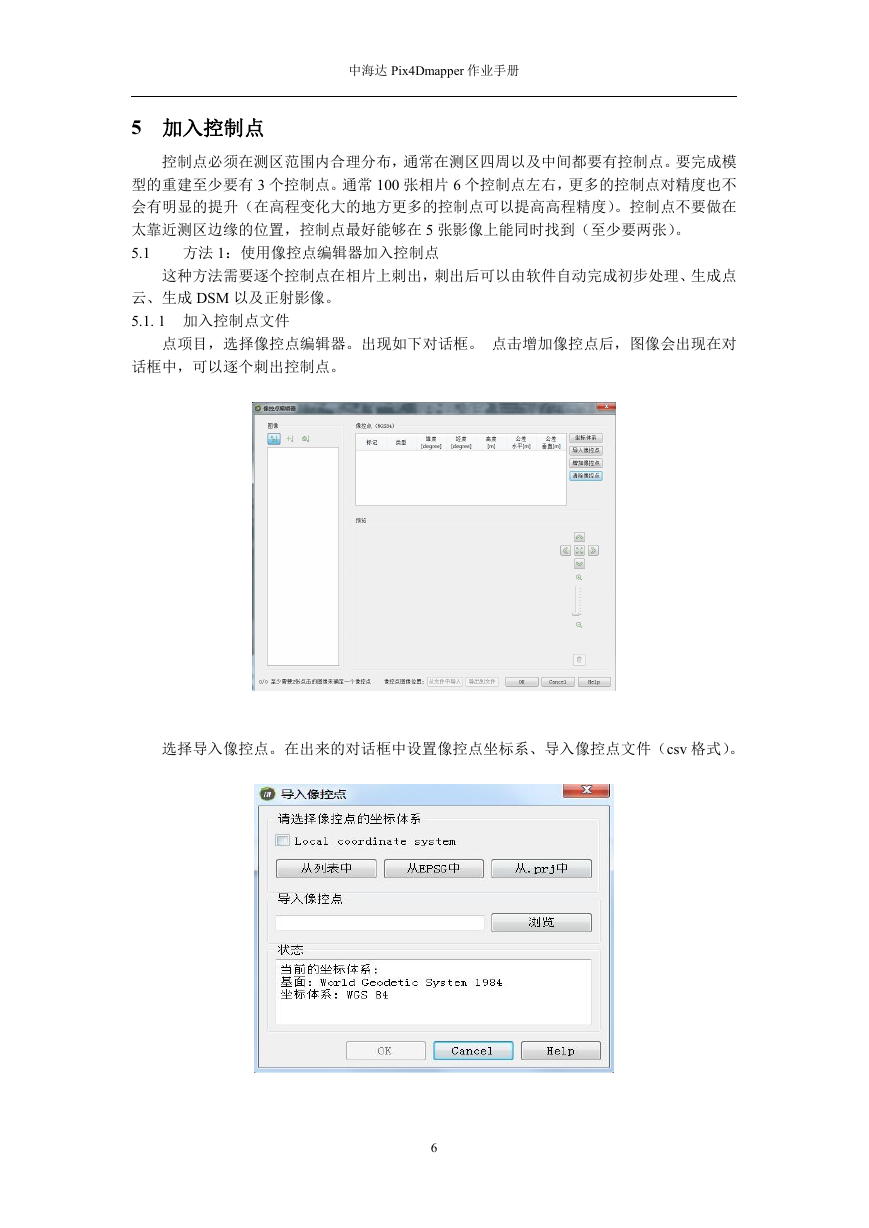

中海达 Pix4Dmapper 作业手册 5 加入控制点 控制点必须在测区范围内合理分布,通常在测区四周以及中间都要有控制点。要完成模 型的重建至少要有 3 个控制点。通常 100 张相片 6 个控制点左右,更多的控制点对精度也不 会有明显的提升(在高程变化大的地方更多的控制点可以提高高程精度)。控制点不要做在 太靠近测区边缘的位置,控制点最好能够在 5 张影像上能同时找到(至少要两张)。 5.1 方法 1:使用像控点编辑器加入控制点 这种方法需要逐个控制点在相片上刺出,刺出后可以由软件自动完成初步处理、生成点 云、生成 DSM 以及正射影像。 5.1. 1 加入控制点文件 点项目,选择像控点编辑器。出现如下对话框。 点击增加像控点后,图像会出现在对 话框中,可以逐个刺出控制点。 选择导入像控点。在出来的对话框中设置像控点坐标系、导入像控点文件(csv 格式)。 6

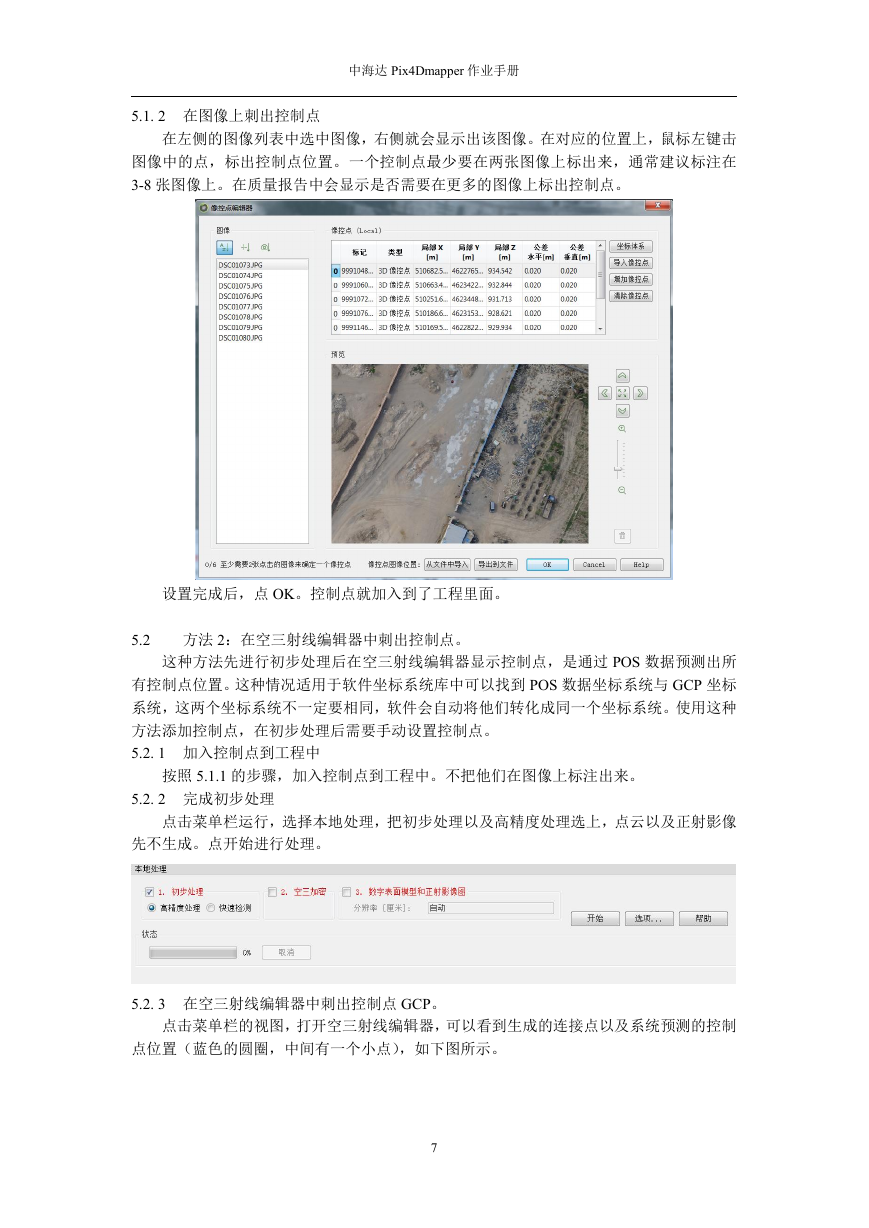

中海达 Pix4Dmapper 作业手册 5.1. 2 在图像上刺出控制点 在左侧的图像列表中选中图像,右侧就会显示出该图像。在对应的位置上,鼠标左键击 图像中的点,标出控制点位置。一个控制点最少要在两张图像上标出来,通常建议标注在 3-8 张图像上。在质量报告中会显示是否需要在更多的图像上标出控制点。 设置完成后,点 OK。控制点就加入到了工程里面。 5.2 方法 2:在空三射线编辑器中刺出控制点。 这种方法先进行初步处理后在空三射线编辑器显示控制点,是通过 POS 数据预测出所 有控制点位置。这种情况适用于软件坐标系统库中可以找到 POS 数据坐标系统与 GCP 坐标 系统,这两个坐标系统不一定要相同,软件会自动将他们转化成同一个坐标系统。使用这种 方法添加控制点,在初步处理后需要手动设置控制点。 5.2. 1 加入控制点到工程中 按照 5.1.1 的步骤,加入控制点到工程中。不把他们在图像上标注出来。 5.2. 2 完成初步处理 点击菜单栏运行,选择本地处理,把初步处理以及高精度处理选上,点云以及正射影像 先不生成。点开始进行处理。 5.2. 3 在空三射线编辑器中刺出控制点 GCP。 点击菜单栏的视图,打开空三射线编辑器,可以看到生成的连接点以及系统预测的控制 点位置(蓝色的圆圈,中间有一个小点),如下图所示。 7

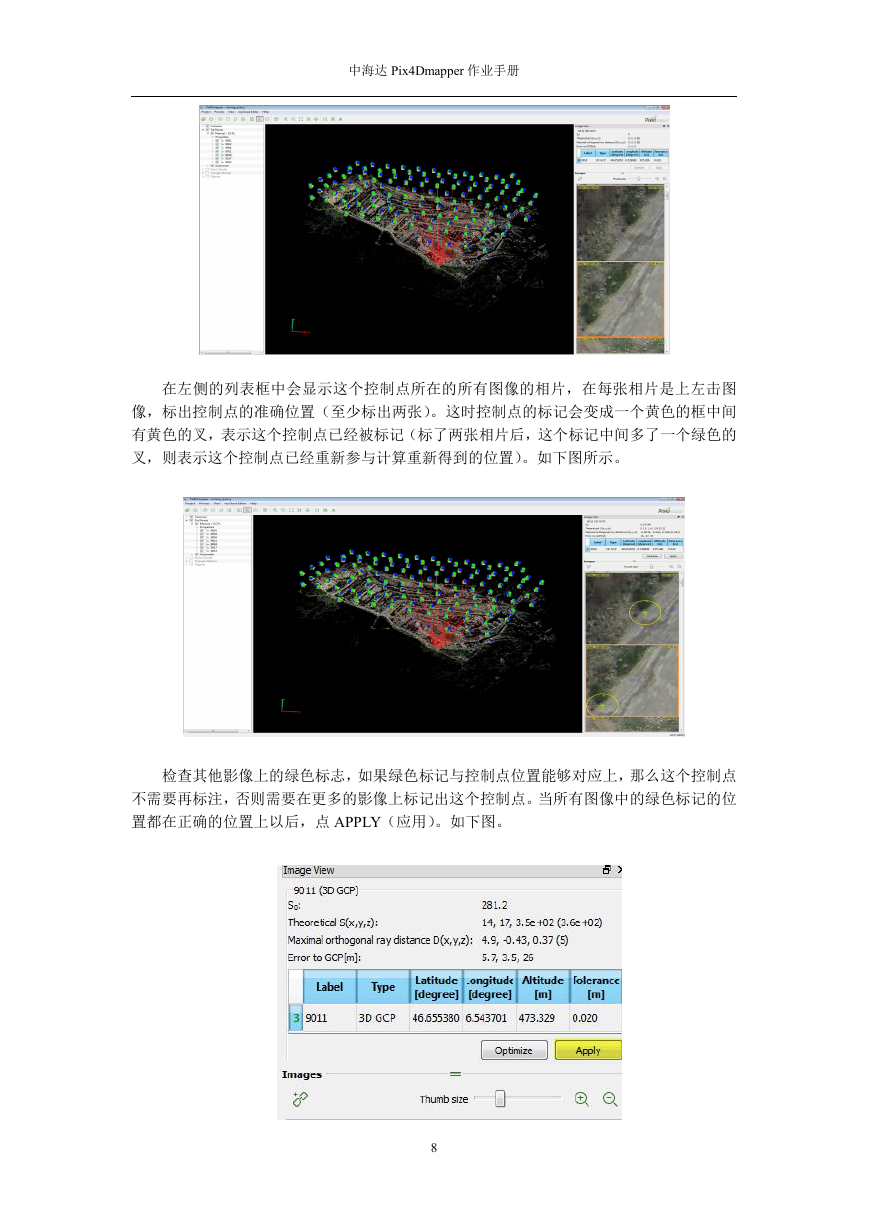

中海达 Pix4Dmapper 作业手册 在左侧的列表框中会显示这个控制点所在的所有图像的相片,在每张相片是上左击图 像,标出控制点的准确位置(至少标出两张)。这时控制点的标记会变成一个黄色的框中间 有黄色的叉,表示这个控制点已经被标记(标了两张相片后,这个标记中间多了一个绿色的 叉,则表示这个控制点已经重新参与计算重新得到的位置)。如下图所示。 检查其他影像上的绿色标志,如果绿色标记与控制点位置能够对应上,那么这个控制点 不需要再标注,否则需要在更多的影像上标记出这个控制点。当所有图像中的绿色标记的位 置都在正确的位置上以后,点 APPLY(应用)。如下图。 8
