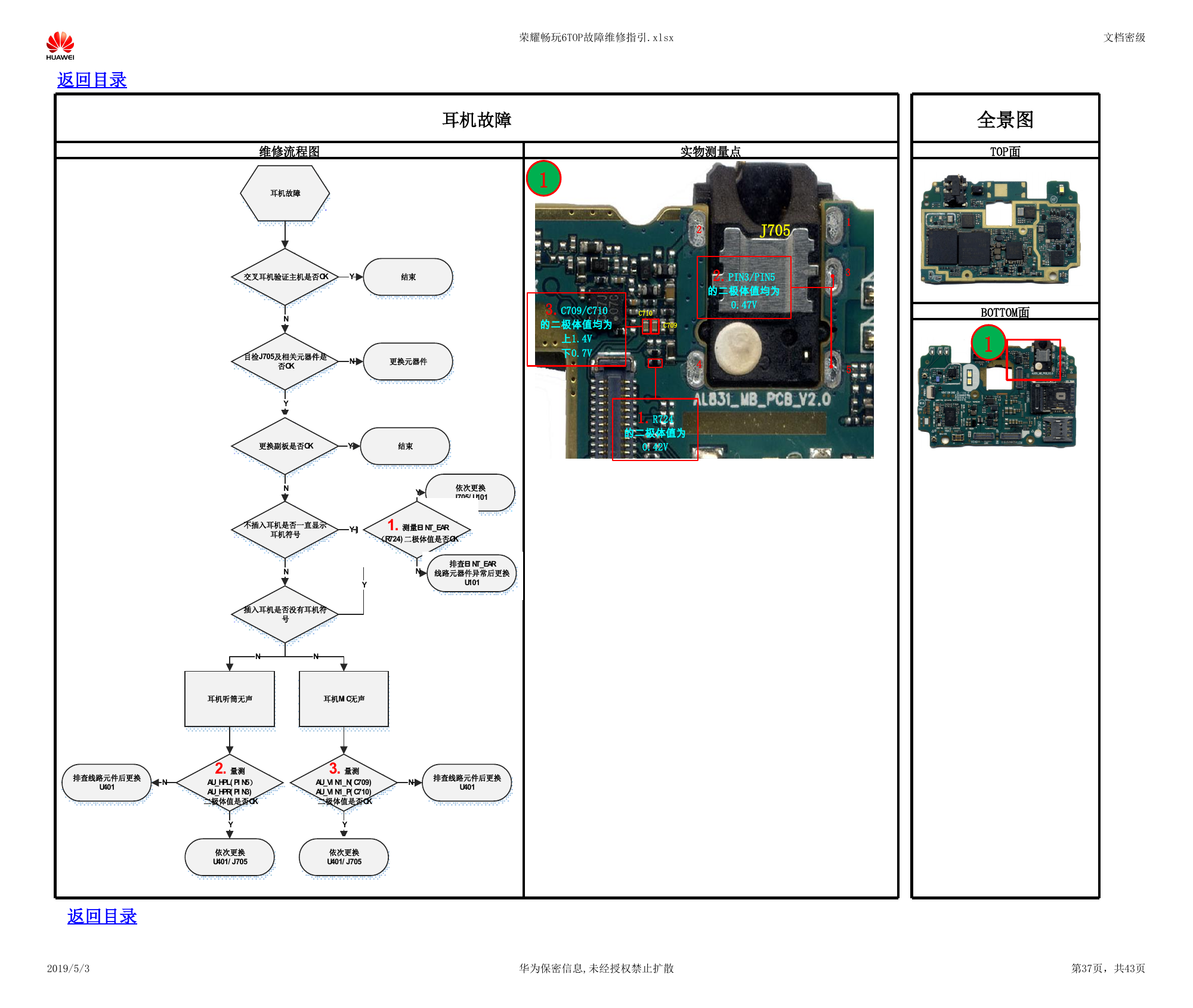

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 耳机故障 维修流程图 实物测量点 1 J705 2.PIN3/PIN5 的二极体值均为 0.47V 2 4 1 3 5 3.C709/C710 的二极体值均为 上1.4V 下0.7V C710 C709 1.R724 的二极体值为 0.42V 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第37页，共43页 耳机故障交叉耳机验证主机是否OK结束Y目检J705及相关元器件是否OK更换元器件NN不插入耳机是否一直显示耳机符号YY插入耳机是否没有耳机符号NY耳机听筒无声耳机MIC无声2.量测 AU_HPL(PIN5）AU_HPR(PIN3)二极体值是否OKNN排查线路元件后更换U401依次更换U401/J705NY3.量测AU_VIN1_N(C709)AU_VIN1_P(C710)二极体值是否OK排查线路元件后更换U401NY更换副板是否OKN结束依次更换U401/J705依次更换J705/U1011.测量EINT_EAR（R724)二极体值是否OKY排查EINT_EAR线路元器件异常后更换U101NY
