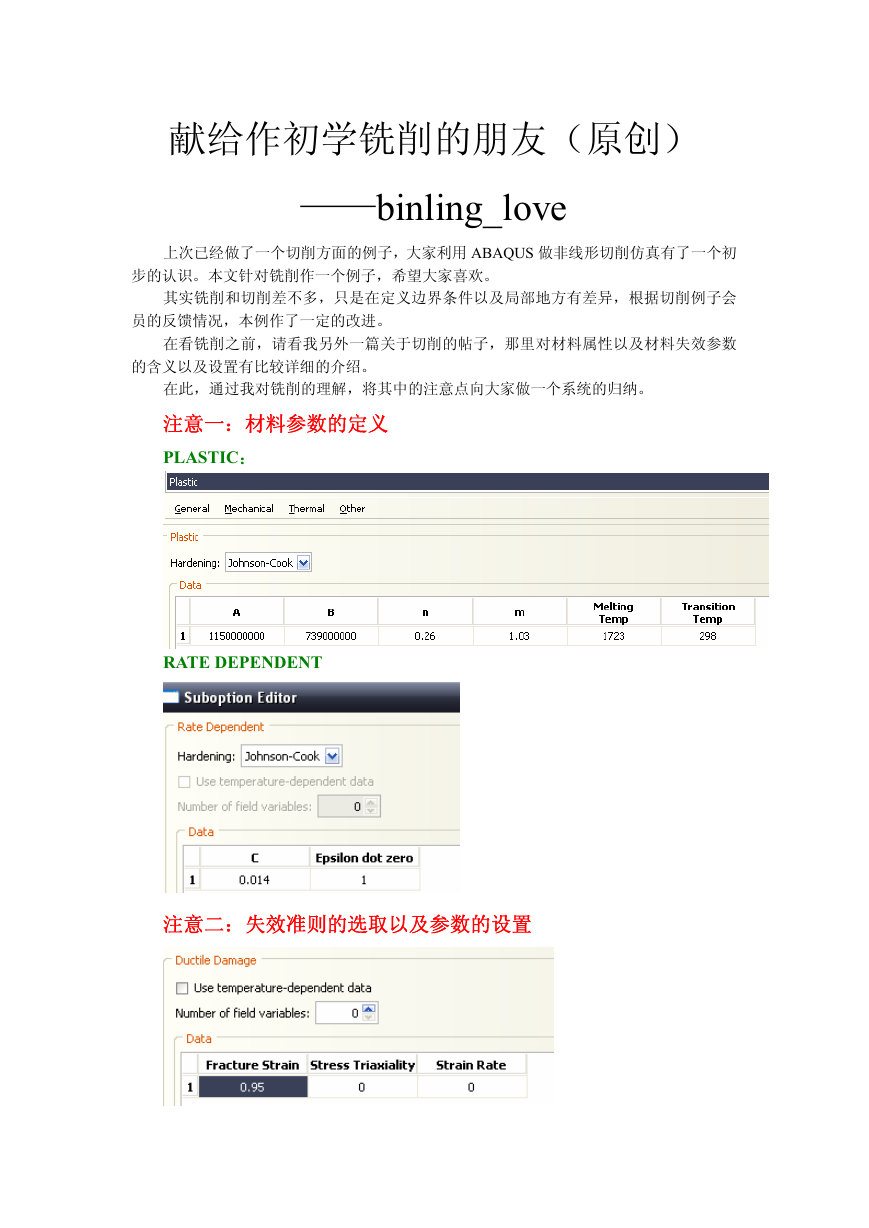

献给作初学铣削的朋友（原创） ——binling_love 上次已经做了一个切削方面的例子，大家利用 ABAQUS 做非线形切削仿真有了一个初步的认识。本文针对铣削作一个例子，希望大家喜欢。其实铣削和切削差不多，只是在定义边界条件以及局部地方有差异，根据切削例子会员的反馈情况，本例作了一定的改进。在看铣削之前，请看我另外一篇关于切削的帖子，那里对材料属性以及材料失效参数的含义以及设置有比较详细的介绍。在此，通过我对铣削的理解，将其中的注意点向大家做一个系统的归纳。注意一：材料参数的定义 PLASTIC： RATE DEPENDENT 注意二：失效准则的选取以及参数的设置

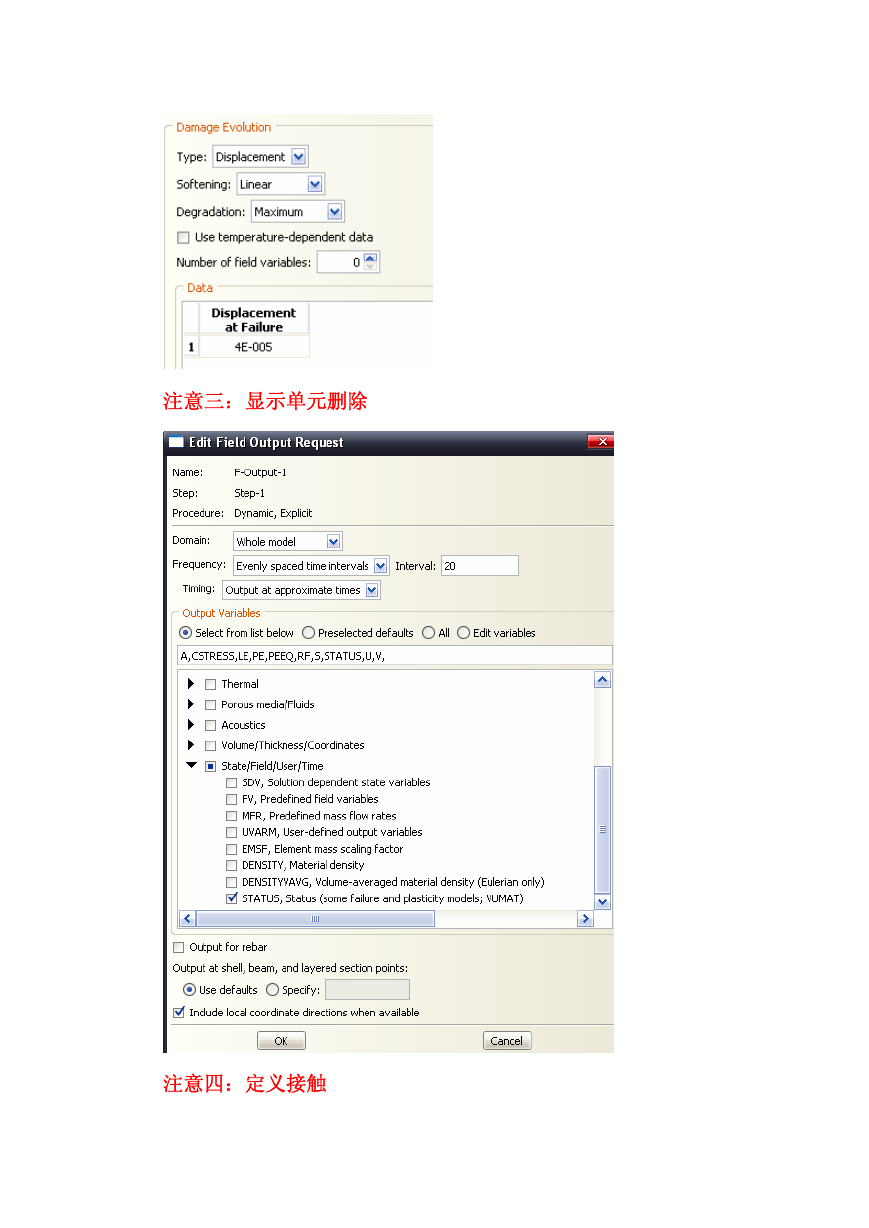

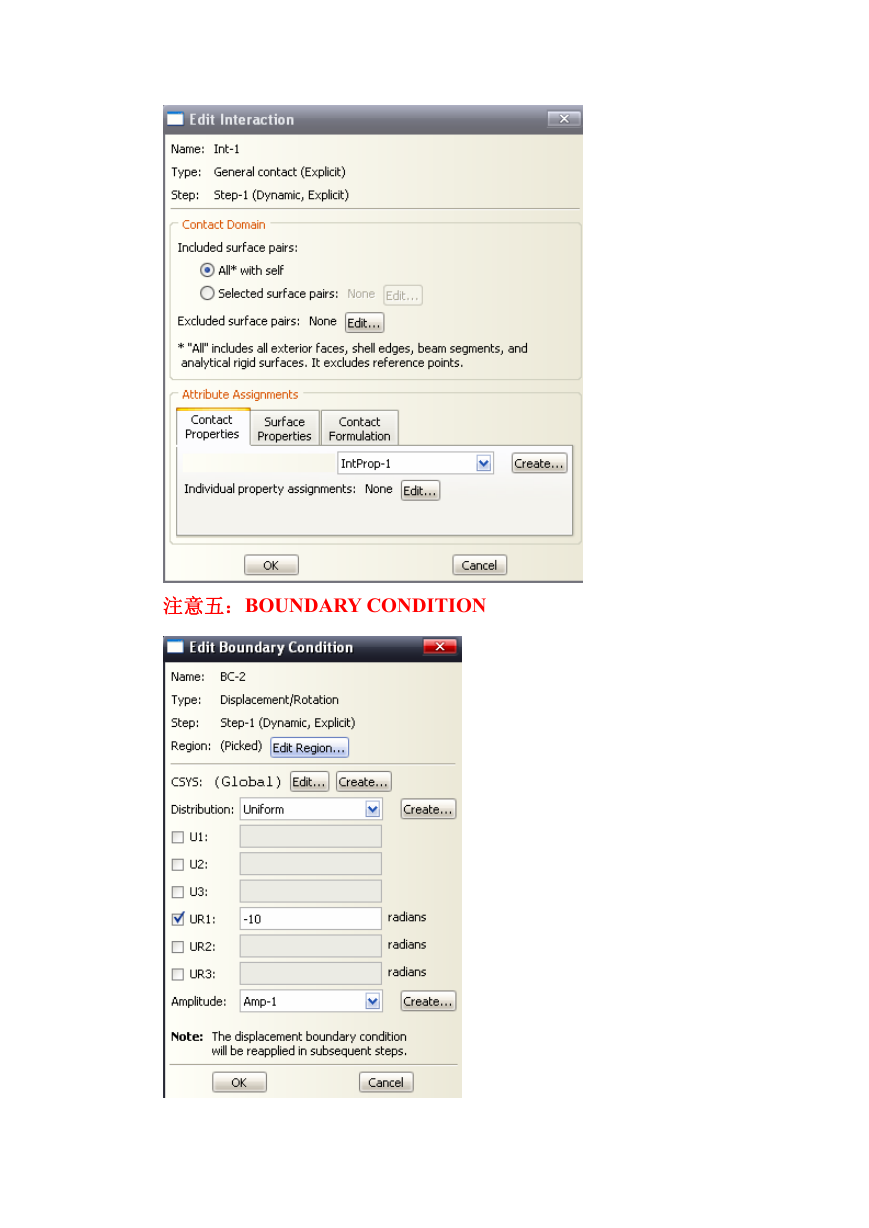

注意三：显示单元删除注意四：定义接触

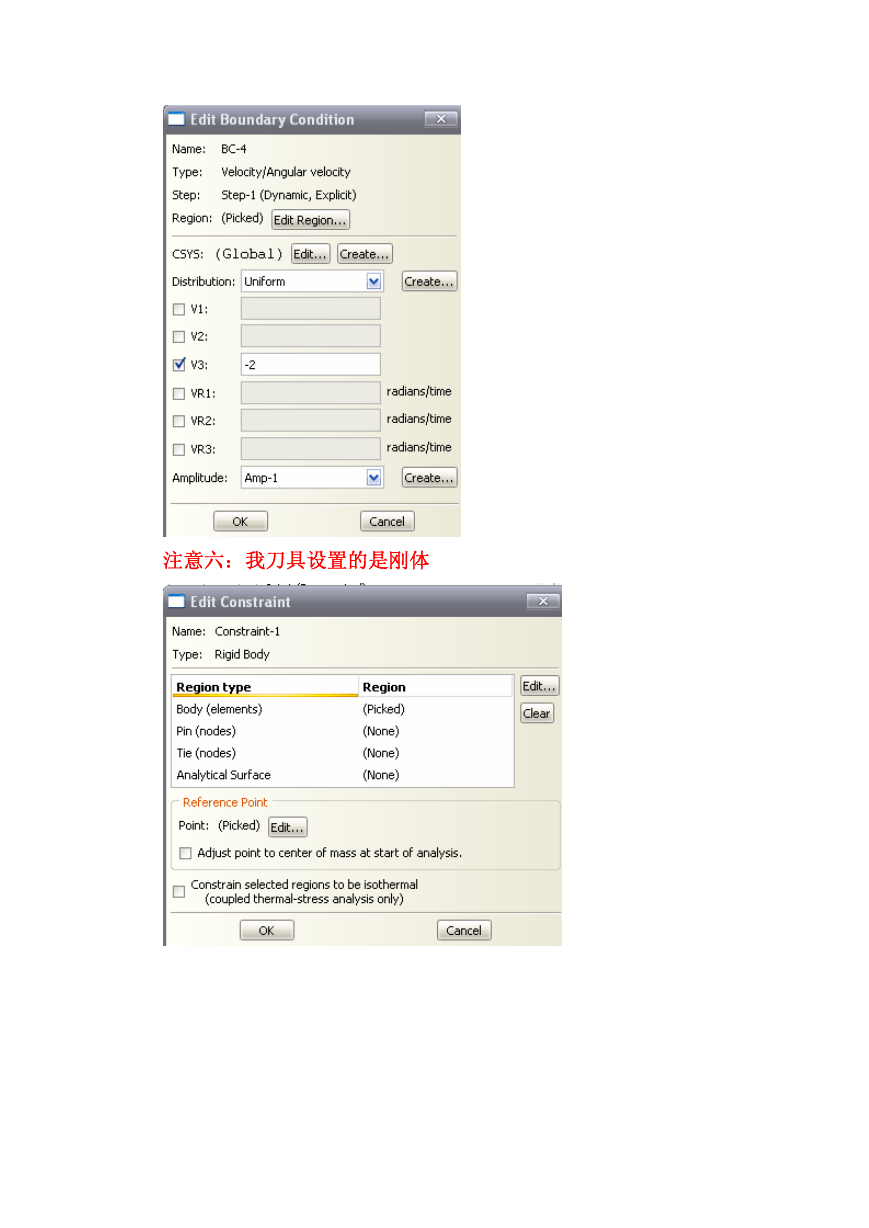

注意五：BOUNDARY CONDITION

注意六：我刀具设置的是刚体

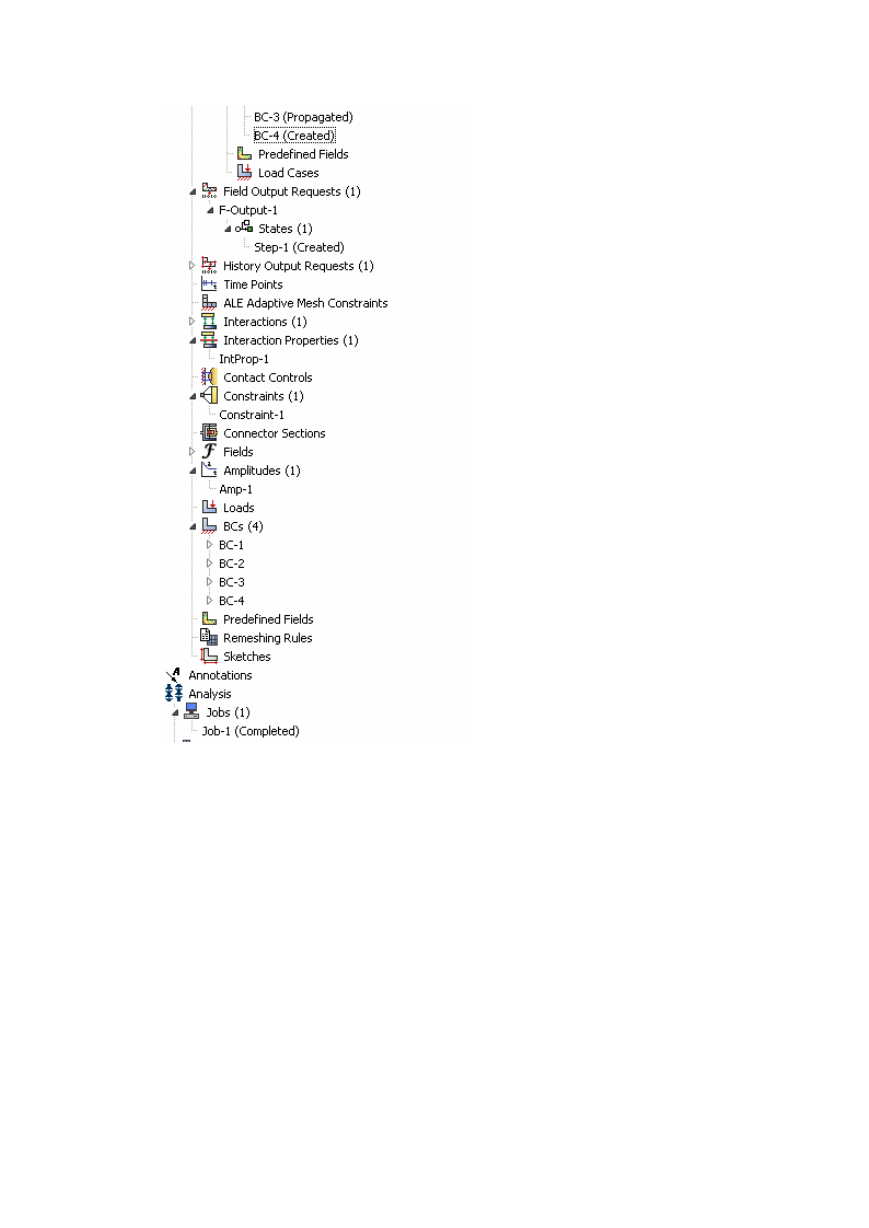

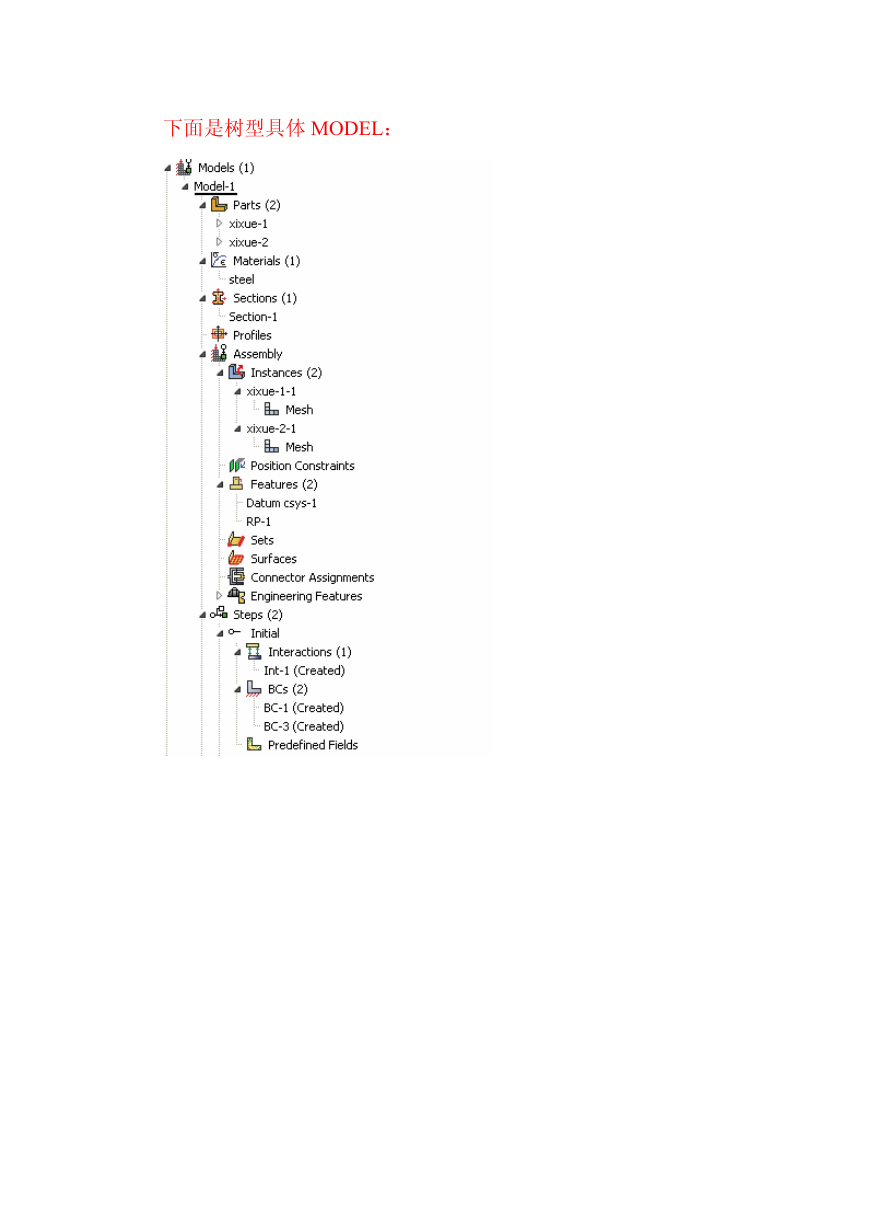

下面是树型具体 MODEL：

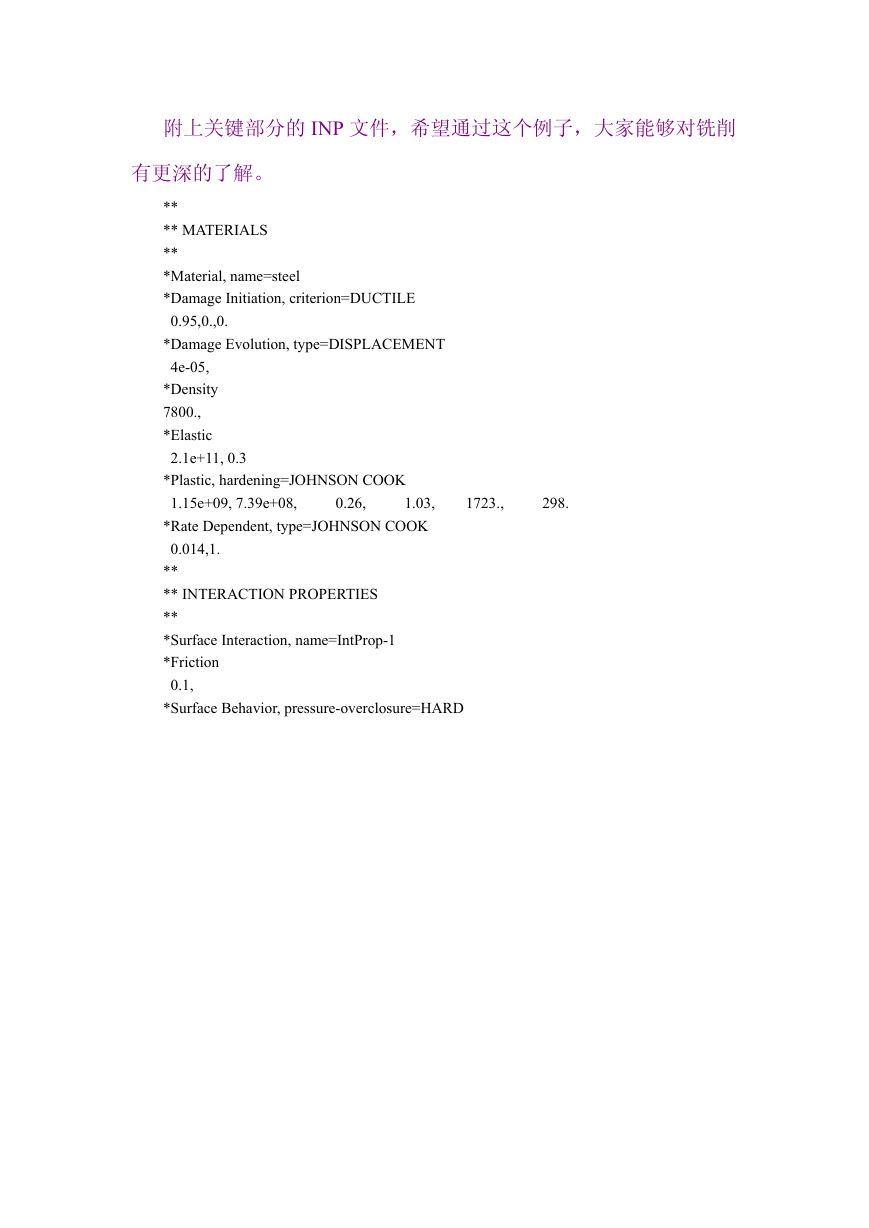

附上关键部分的 INP 文件，希望通过这个例子，大家能够对铣削有更深的了解。 ** ** MATERIALS ** *Material, name=steel *Damage Initiation, criterion=DUCTILE 0.95,0.,0. *Damage Evolution, type=DISPLACEMENT 4e-05, *Density 7800., *Elastic 2.1e+11, 0.3 *Plastic, hardening=JOHNSON COOK 1.15e+09, 7.39e+08, 0.26, 1.03, 1723., 298. *Rate Dependent, type=JOHNSON COOK 0.014,1. ** ** INTERACTION PROPERTIES ** *Surface Interaction, name=IntProp-1 *Friction 0.1, *Surface Behavior, pressure-overclosure=HARD
