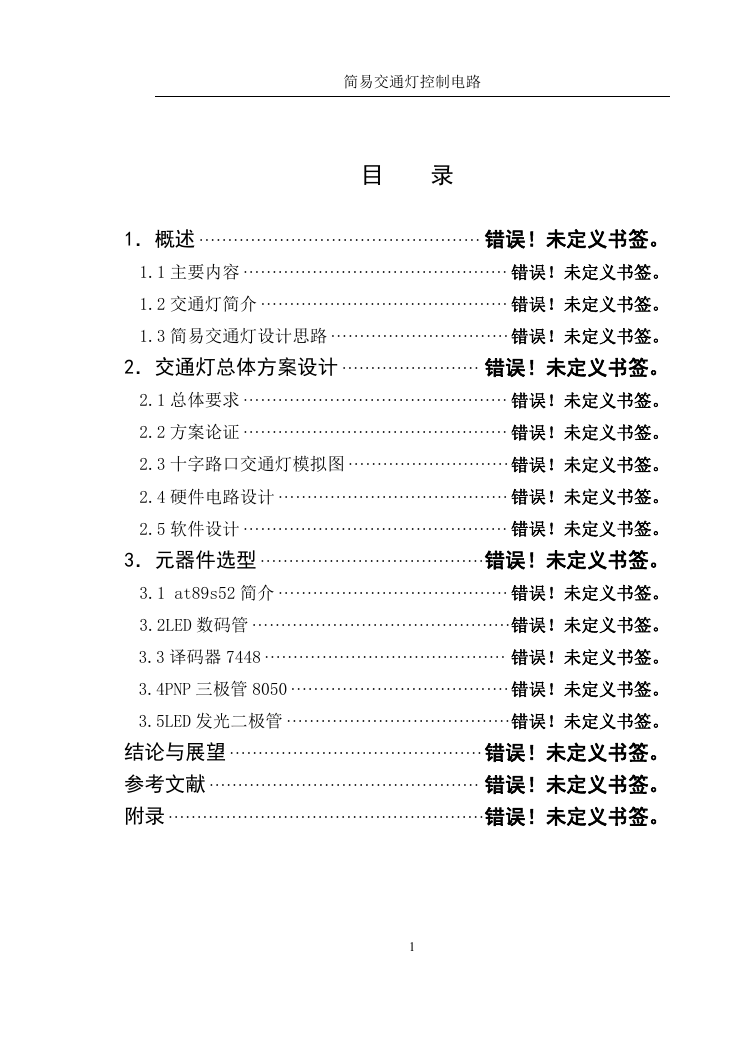

简易交通灯控制电路 目 录 1.概述 ················································· 错误!未定义书签。 1.1 主要内容 ·············································· 错误!未定义书签。 1.2 交通灯简介 ··········································· 错误!未定义书签。 1.3 简易交通灯设计思路 ······························· 错误!未定义书签。 2.交通灯总体方案设计 ························ 错误!未定义书签。 2.1 总体要求 ·············································· 错误!未定义书签。 2.2 方案论证 ·············································· 错误!未定义书签。 2.3 十字路口交通灯模拟图 ···························· 错误!未定义书签。 2.4 硬件电路设计 ········································ 错误!未定义书签。 2.5 软件设计 ·············································· 错误!未定义书签。 3.元器件选型 ·······································错误!未定义书签。 3.1 at89s52 简介 ········································ 错误!未定义书签。 3.2LED 数码管 ·············································错误!未定义书签。 3.3 译码器 7448 ·········································· 错误!未定义书签。 3.4PNP 三极管 8050 ······································ 错误!未定义书签。 3.5LED 发光二极管 ·······································错误!未定义书签。 结论与展望 ············································ 错误!未定义书签。 参考文献 ··············································· 错误!未定义书签。 附录 ·······················································错误!未定义书签。 1
简易交通灯控制电路 摘 要 简易交通灯的控制电路的设计,综合运用的模拟电子技术,数 字电子技术及单片机的相关知识,其核心由单片机 at89s52 控制, 四个路口各用三个红、黄、绿、灯显示,led 数码管显示时间,用 译码器 7448 往数码管中送数据,以减少单片机 IO 口的占用,用 PNP 三极管 8050 增加驱动能力,制作成一个简易的交通灯。 关键词: 简易交通灯 模电 数电 at89s52 译码器 三极管 Take to Simple traffic lights control circuit design, the integrated use of analog electronic technology, digital electronic technology and related knowledge, its core is composed of a single chip computer AT89S52 control, four intersection with three red, yellow, green, light shows, LED digital display of time, using 7448 digital tube decoder to send data, in order to reduce the occupation of SCM IO port, using PNP three. 8050 increase the driving capability, to create a simple traffic light. Key words: simple traffic light model the number of electric power three AT89S52 decoder. 2

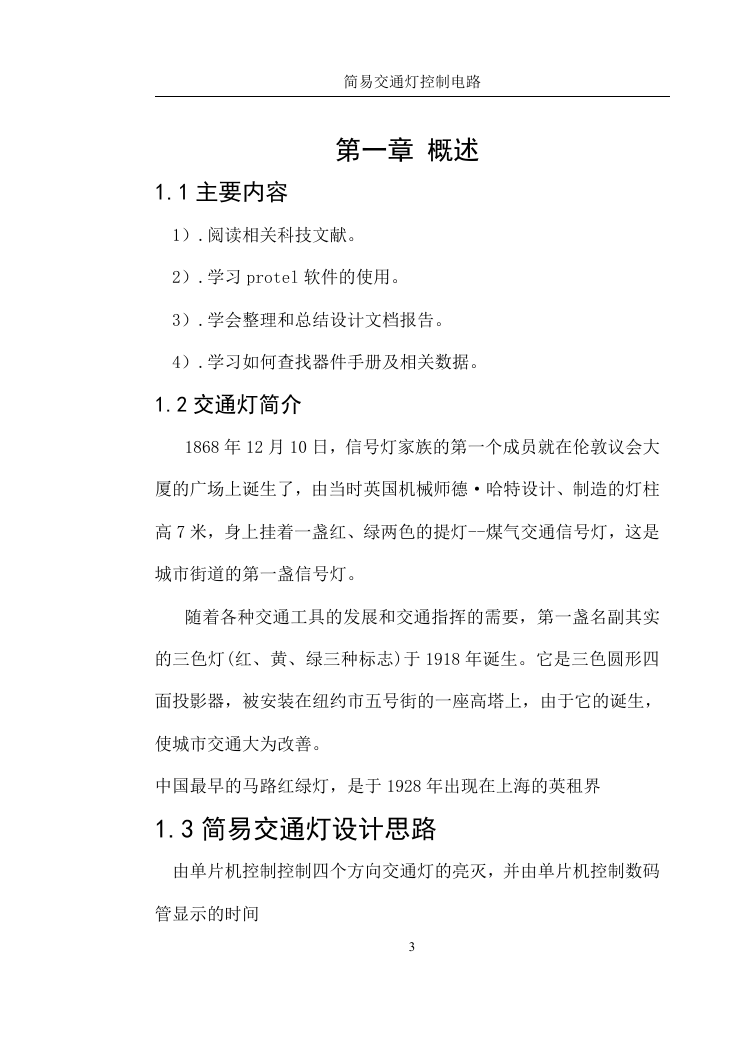

简易交通灯控制电路 第一章 概述 1.1 主要内容 1).阅读相关科技文献。 2).学习 protel 软件的使用。 3).学会整理和总结设计文档报告。 4).学习如何查找器件手册及相关数据。 1.2 交通灯简介 1868 年 12 月 10 日,信号灯家族的第一个成员就在伦敦议会大 厦的广场上诞生了,由当时英国机械师德·哈特设计、制造的灯柱 高 7 米,身上挂着一盏红、绿两色的提灯--煤气交通信号灯,这是 城市街道的第一盏信号灯。 随着各种交通工具的发展和交通指挥的需要,第一盏名副其实 的三色灯(红、黄、绿三种标志)于 1918 年诞生。它是三色圆形四 面投影器,被安装在纽约市五号街的一座高塔上,由于它的诞生, 使城市交通大为改善。 中国最早的马路红绿灯,是于 1928 年出现在上海的英租界 1.3 简易交通灯设计思路 由单片机控制控制四个方向交通灯的亮灭,并由单片机控制数码 管显示的时间 3
简易交通灯控制电路 第二章 交通灯总体方案设计 1.1 技术要求 1.要求控制一个十字路口的交通灯。 2.设定南北东西方向交通灯显示时间一样 3.设定红灯绿灯均显示 30 秒,红灯绿灯切换时黄灯显示 2 秒。 4.要求红黄绿灯用发光二极管表示,并显示出时间。 2.2 法案论证 方案一:红灯显示 30 秒的同时,绿灯显示 30 秒,然后两边的黄 灯均显示 2 秒。符合要求。 法案二:红灯显示 30 秒的同时,绿灯显示 28 秒,然后黄灯显示 2 秒。比方案一节省 2 秒钟且符合实际。 考虑到技术上的要求,且选择方案二。 控制思路如下图 2-1 所示 东西绿灯 南北红灯 东西红灯亮 南北黄灯闪 东西黄灯闪 南北红灯亮 东西红灯 南北绿灯 图 2-1 控制思路 4
简易交通灯控制电路 2.3 十字路口交通灯模拟图 2-2 图 2-2 交通灯模拟图 细分为以下四个阶段,如图 2-3,图 2-4、图 2-5、图 2-6 并依次循环。 图 2-3 第一阶段 5

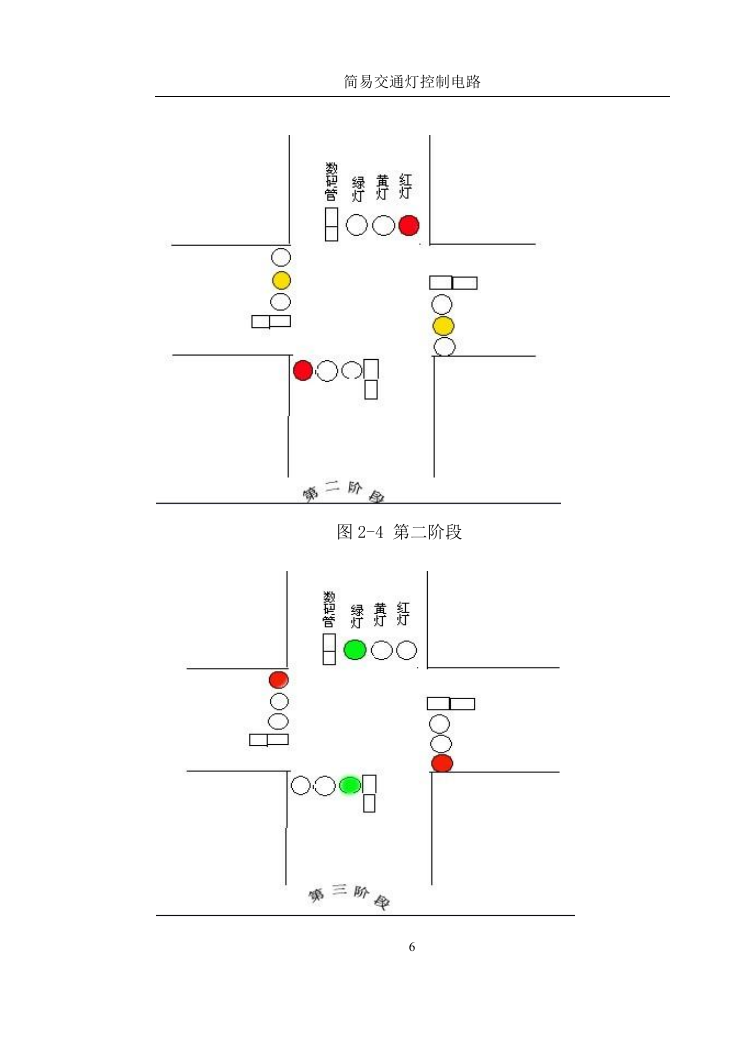

简易交通灯控制电路 图 2-4 第二阶段 6
简易交通灯控制电路 图 2-5 第三阶段 图 2-6 第四阶段 2.4 硬件设计 设计方框图如下图 2-7 复位 晶振源 AT89S52 各路口红绿灯 7 数码管倒计时显示 灯

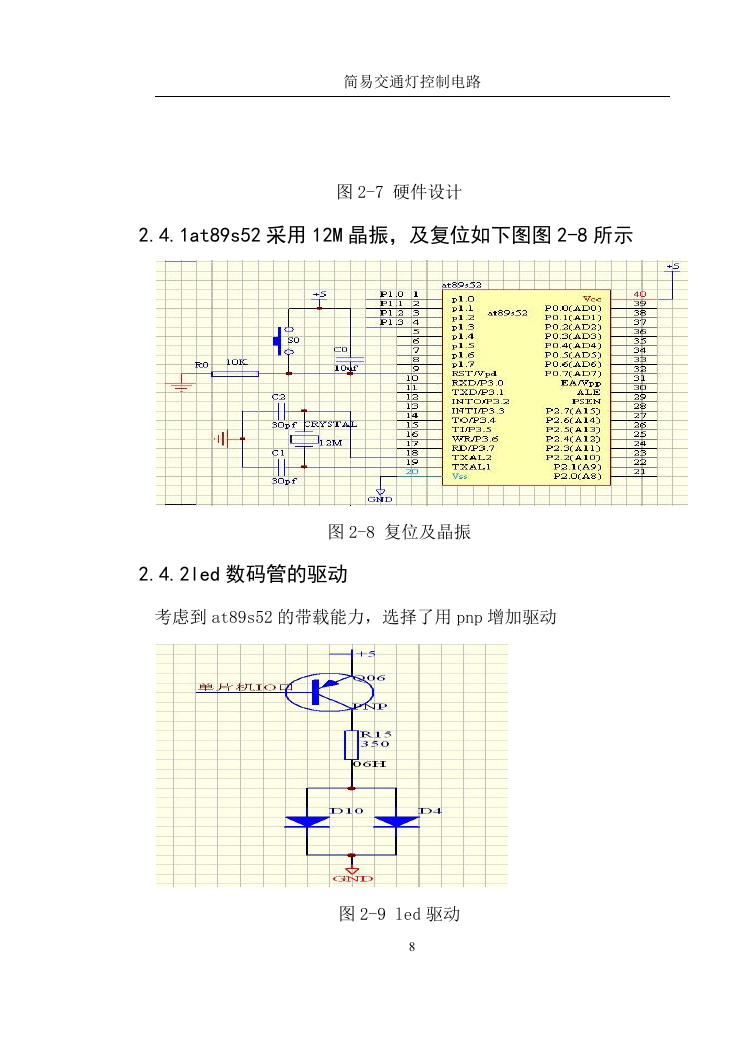

简易交通灯控制电路 图 2-7 硬件设计 2.4.1at89s52 采用 12M 晶振,及复位如下图图 2-8 所示 图 2-8 复位及晶振 2.4.2led 数码管的驱动 考虑到 at89s52 的带载能力,选择了用 pnp 增加驱动 图 2-9 led 驱动 8
