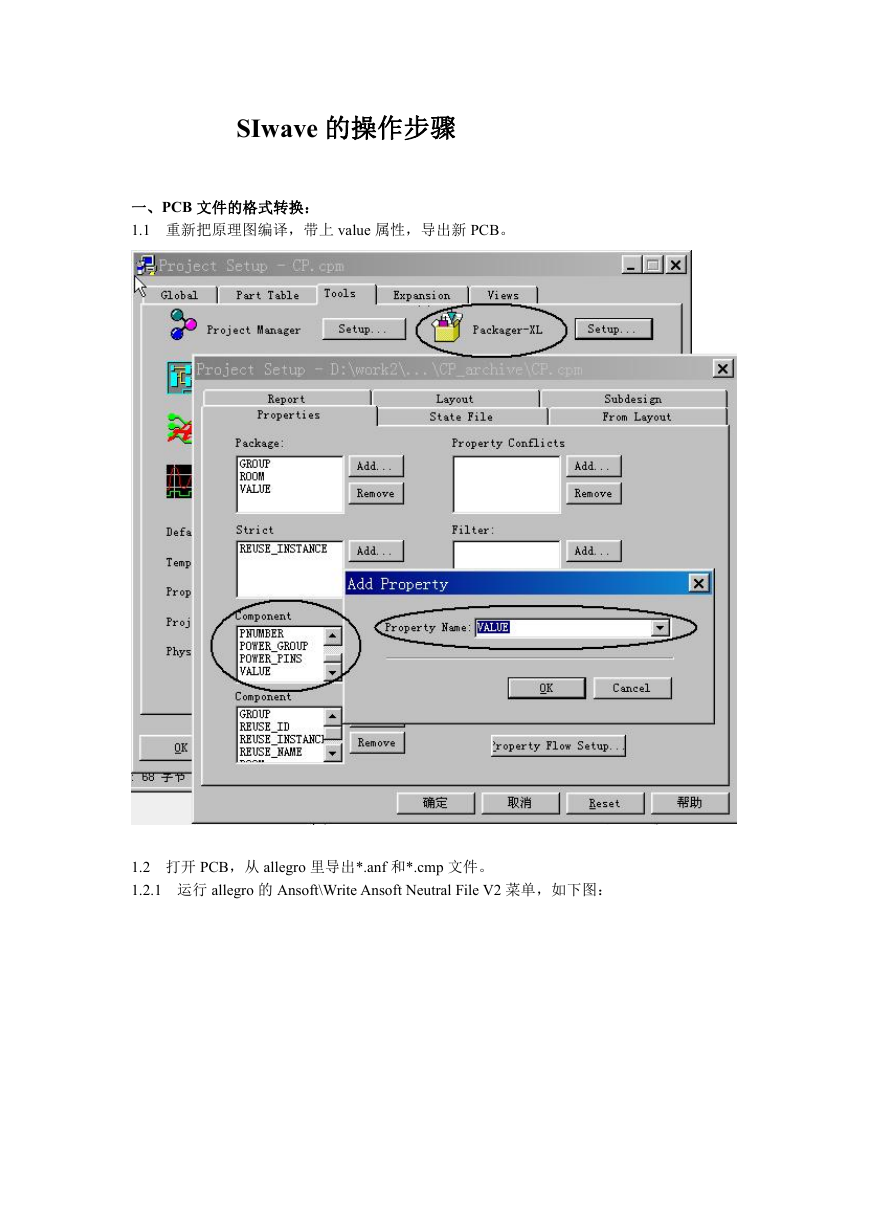

SIwave 的操作步骤一、PCB 文件的格式转换： 1.1 重新把原理图编译，带上 value 属性，导出新 PCB。 1.2 打开 PCB，从 allegro 里导出*.anf 和*.cmp 文件。 1.2.1 运行 allegro 的 Ansoft\Write Ansoft Neutral File V2 菜单，如下图：

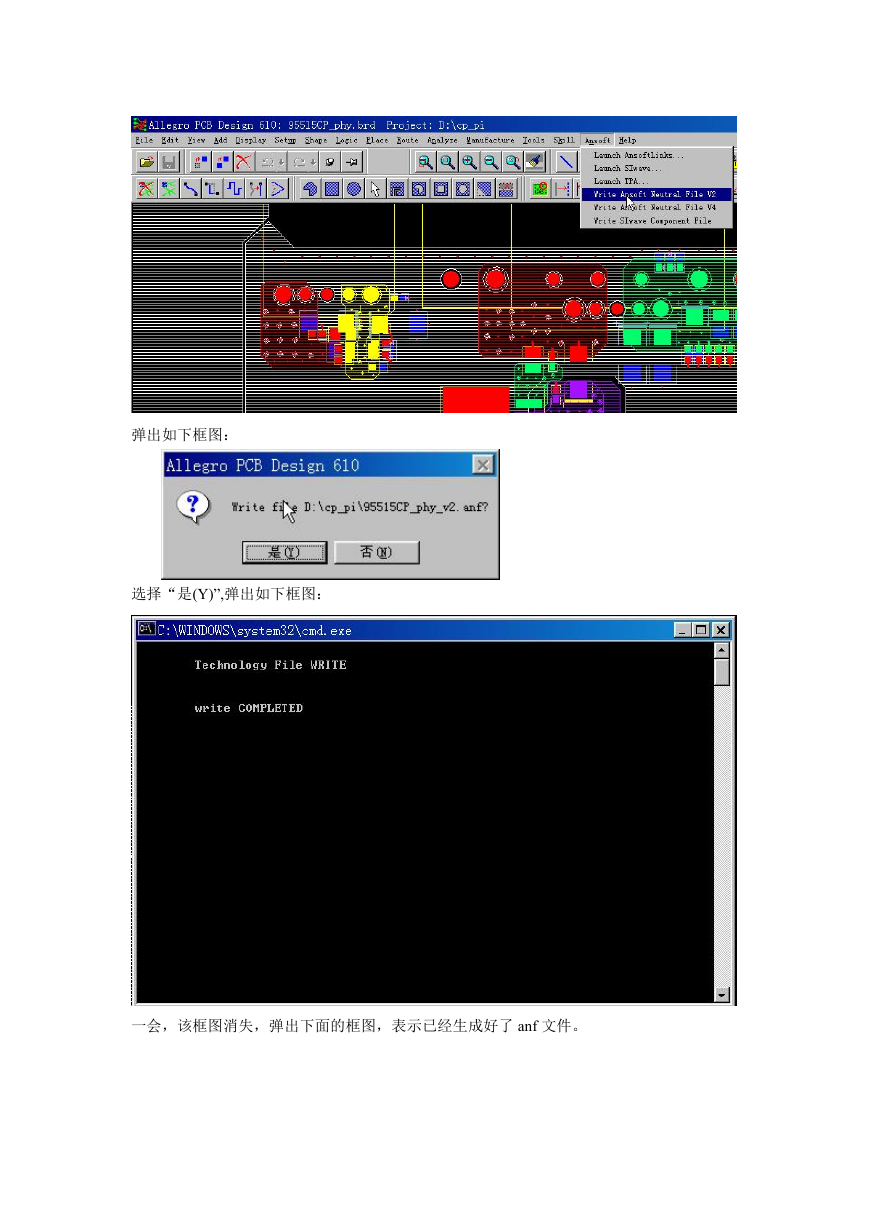

弹出如下框图：选择“是(Y)”,弹出如下框图：一会，该框图消失，弹出下面的框图，表示已经生成好了 anf 文件。

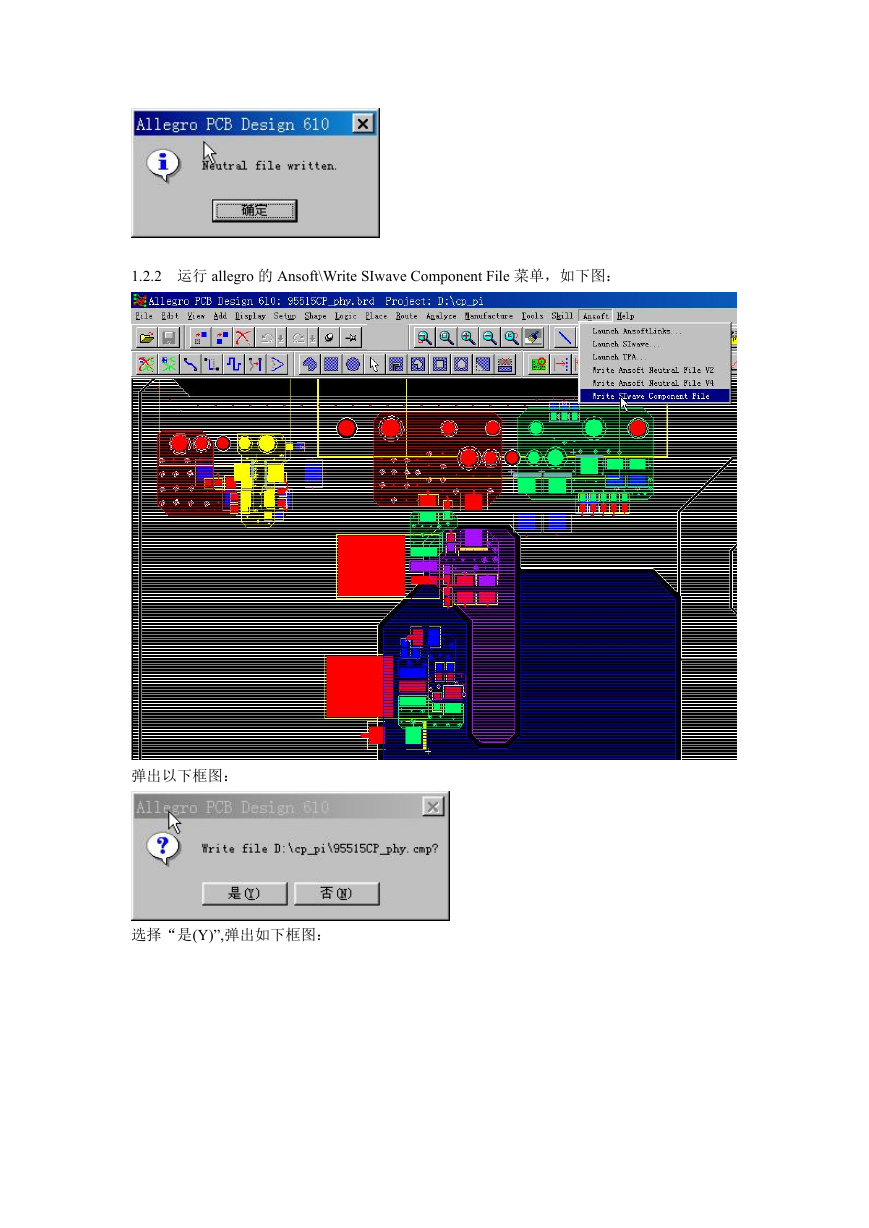

1.2.2 运行 allegro 的 Ansoft\Write SIwave Component File 菜单，如下图：弹出以下框图：选择“是(Y)”,弹出如下框图：

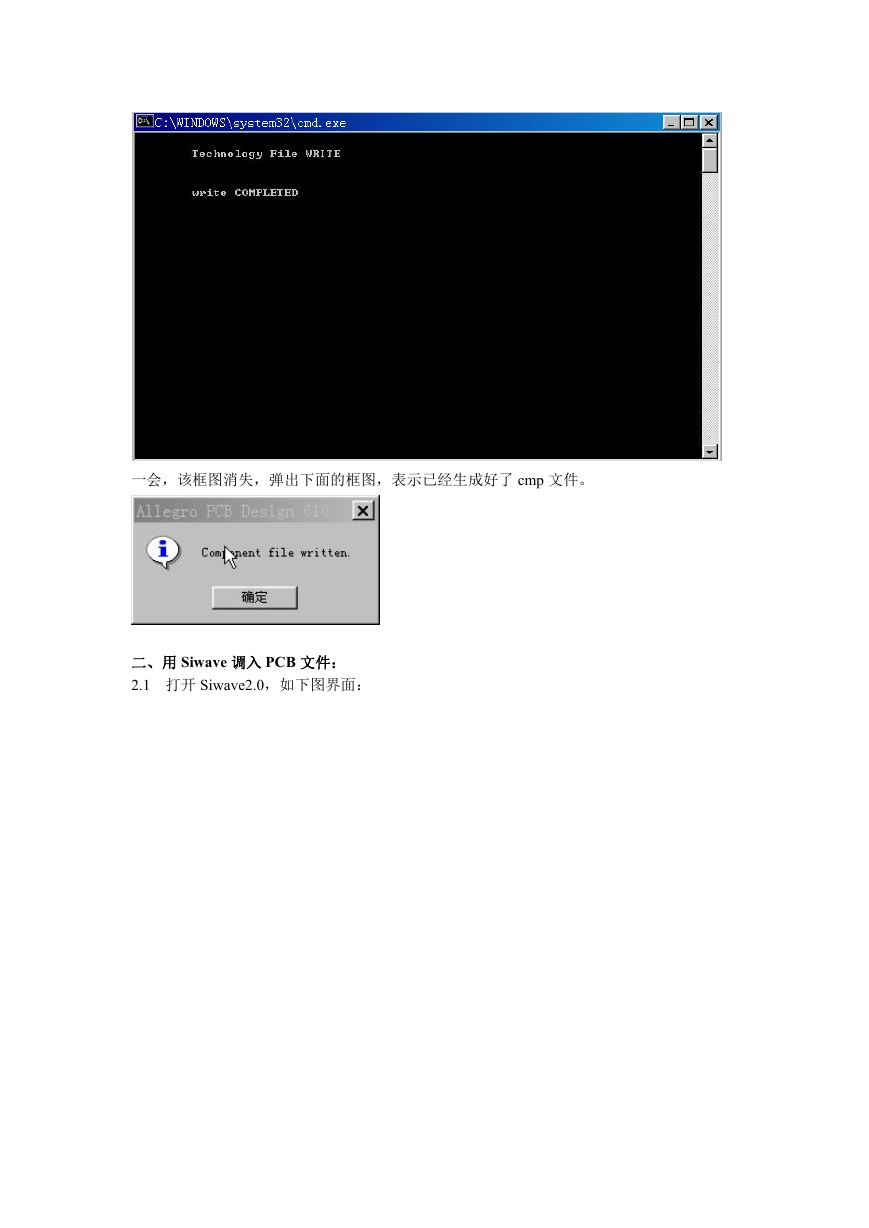

一会，该框图消失，弹出下面的框图，表示已经生成好了 cmp 文件。二、用 Siwave 调入 PCB 文件： 2.1 打开 Siwave2.0，如下图界面：

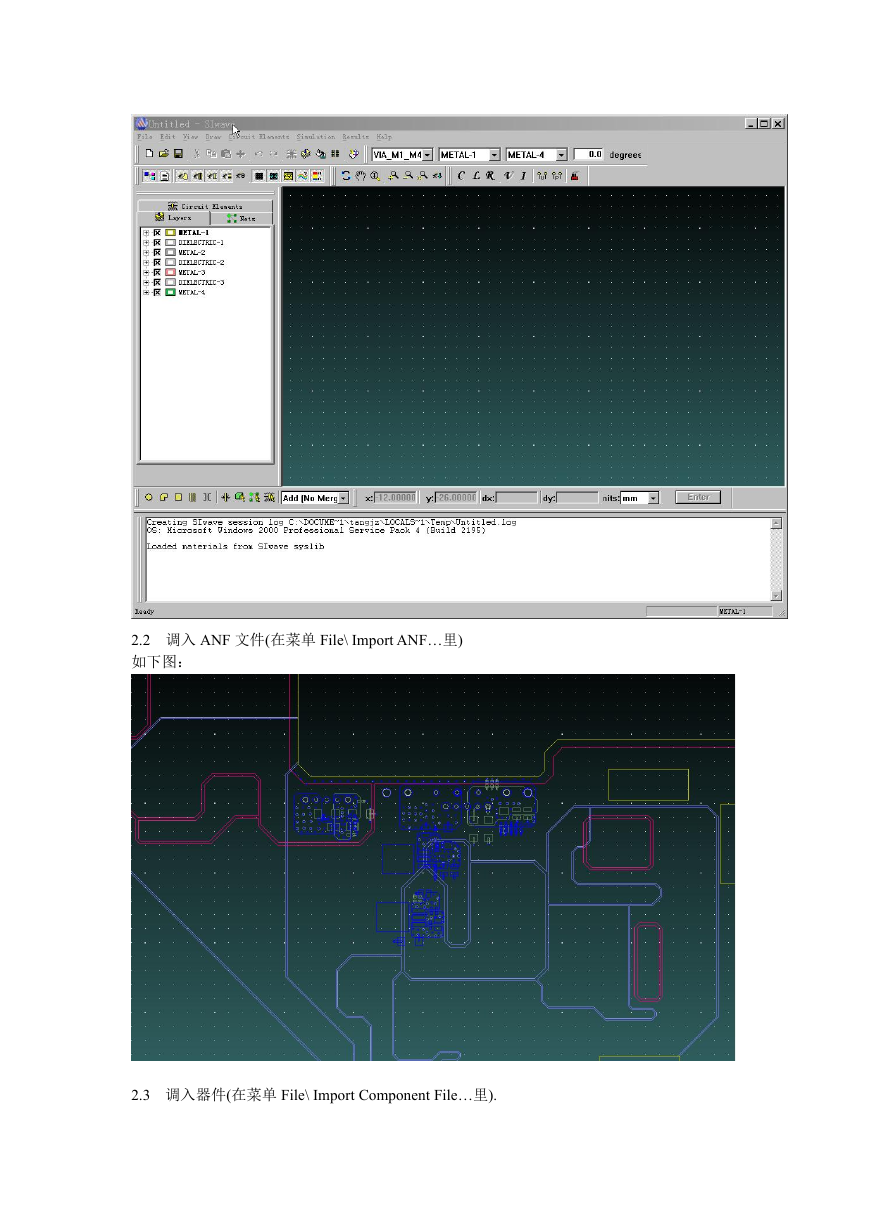

2.2 调入 ANF 文件(在菜单 File\ Import ANF…里) 如下图： 2.3 调入器件(在菜单 File\ Import Component File…里).

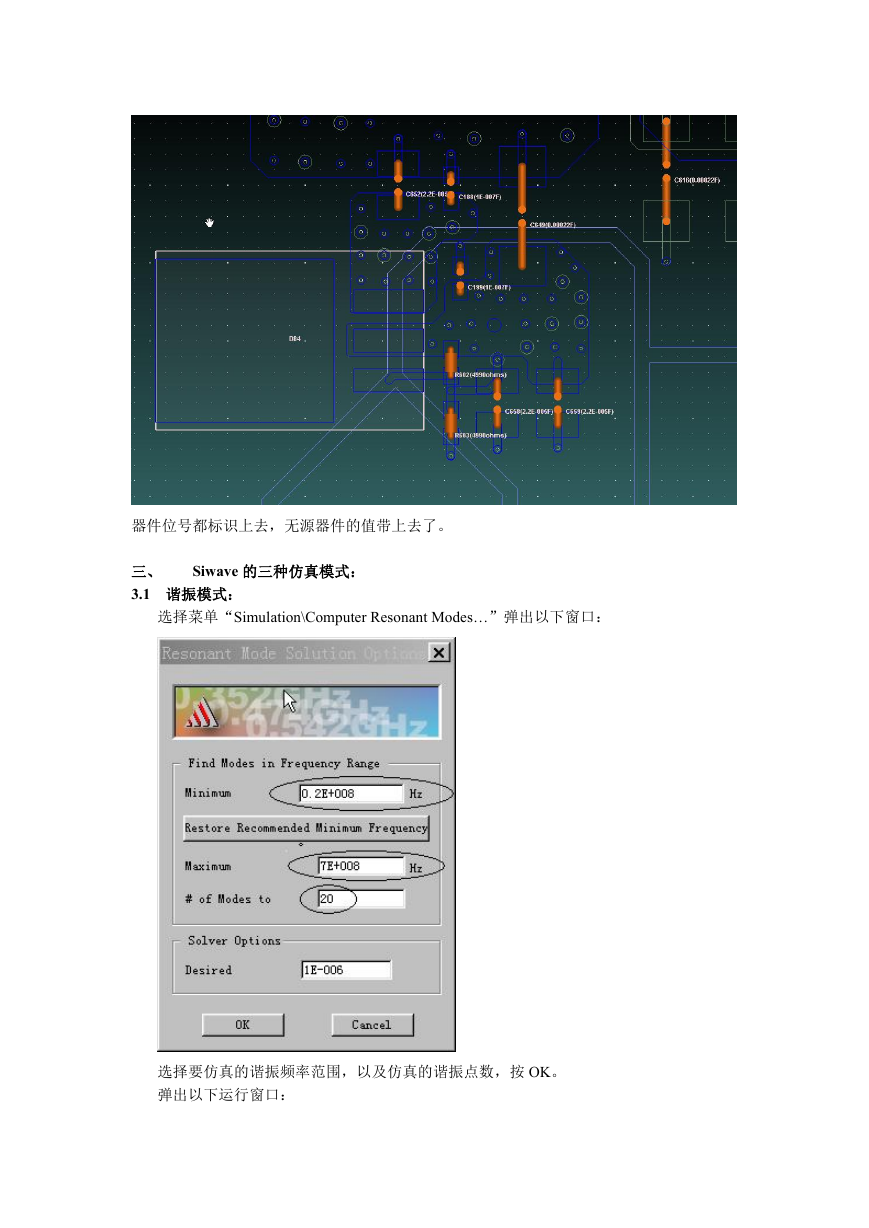

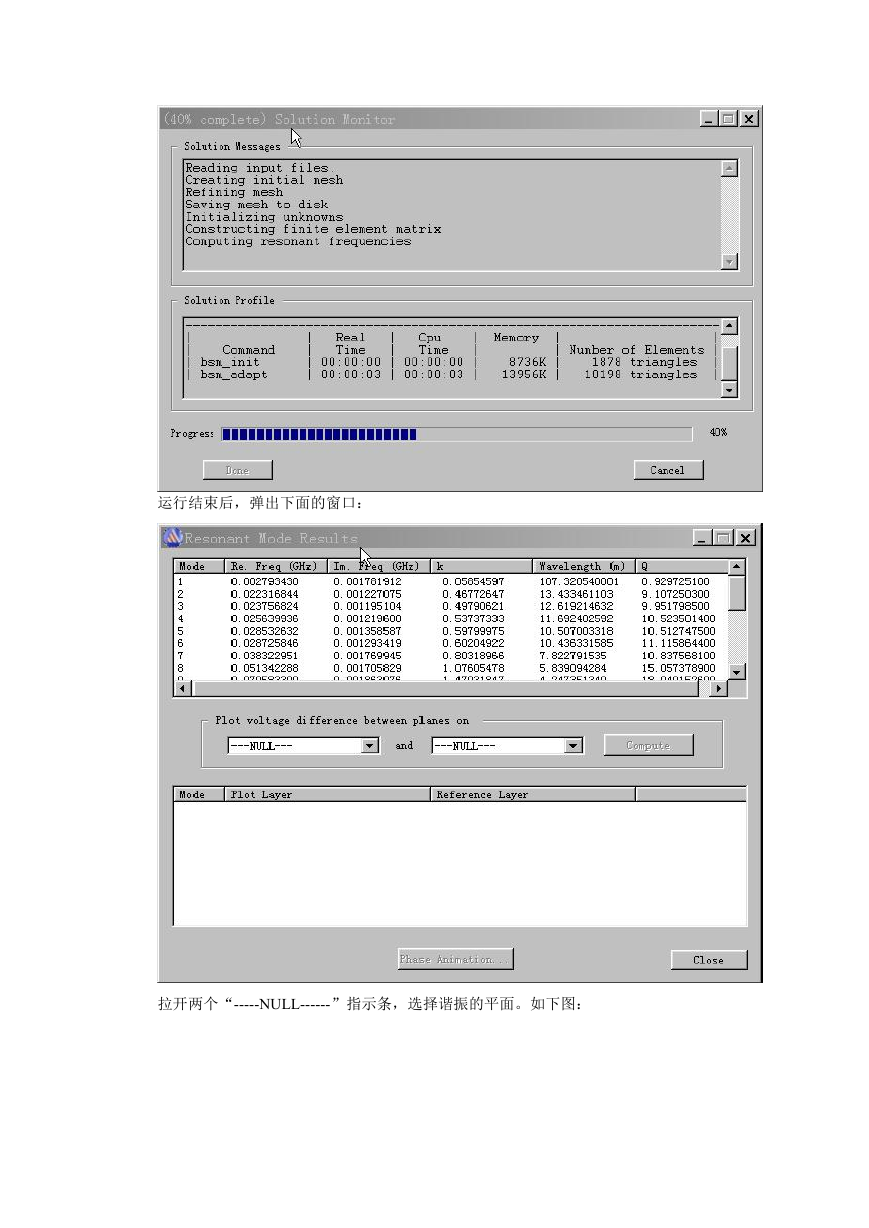

器件位号都标识上去，无源器件的值带上去了。 Siwave 的三种仿真模式：三、 3.1 谐振模式：选择菜单“Simulation\Computer Resonant Modes…”弹出以下窗口：选择要仿真的谐振频率范围，以及仿真的谐振点数，按 OK。弹出以下运行窗口：

运行结束后，弹出下面的窗口：拉开两个“-----NULL------”指示条，选择谐振的平面。如下图：

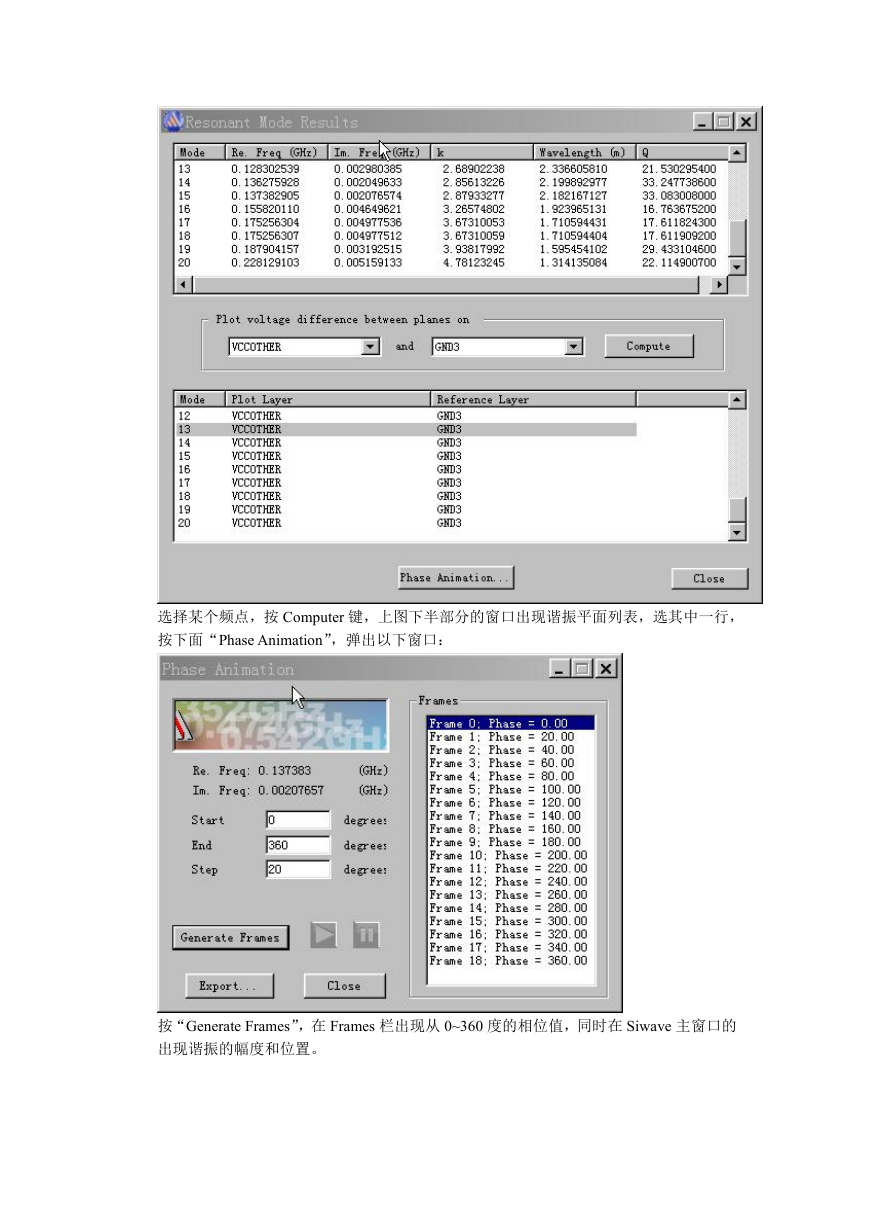

选择某个频点，按 Computer 键，上图下半部分的窗口出现谐振平面列表，选其中一行，按下面“Phase Animation”，弹出以下窗口：按“Generate Frames”，在 Frames 栏出现从 0~360 度的相位值，同时在 Siwave 主窗口的出现谐振的幅度和位置。
