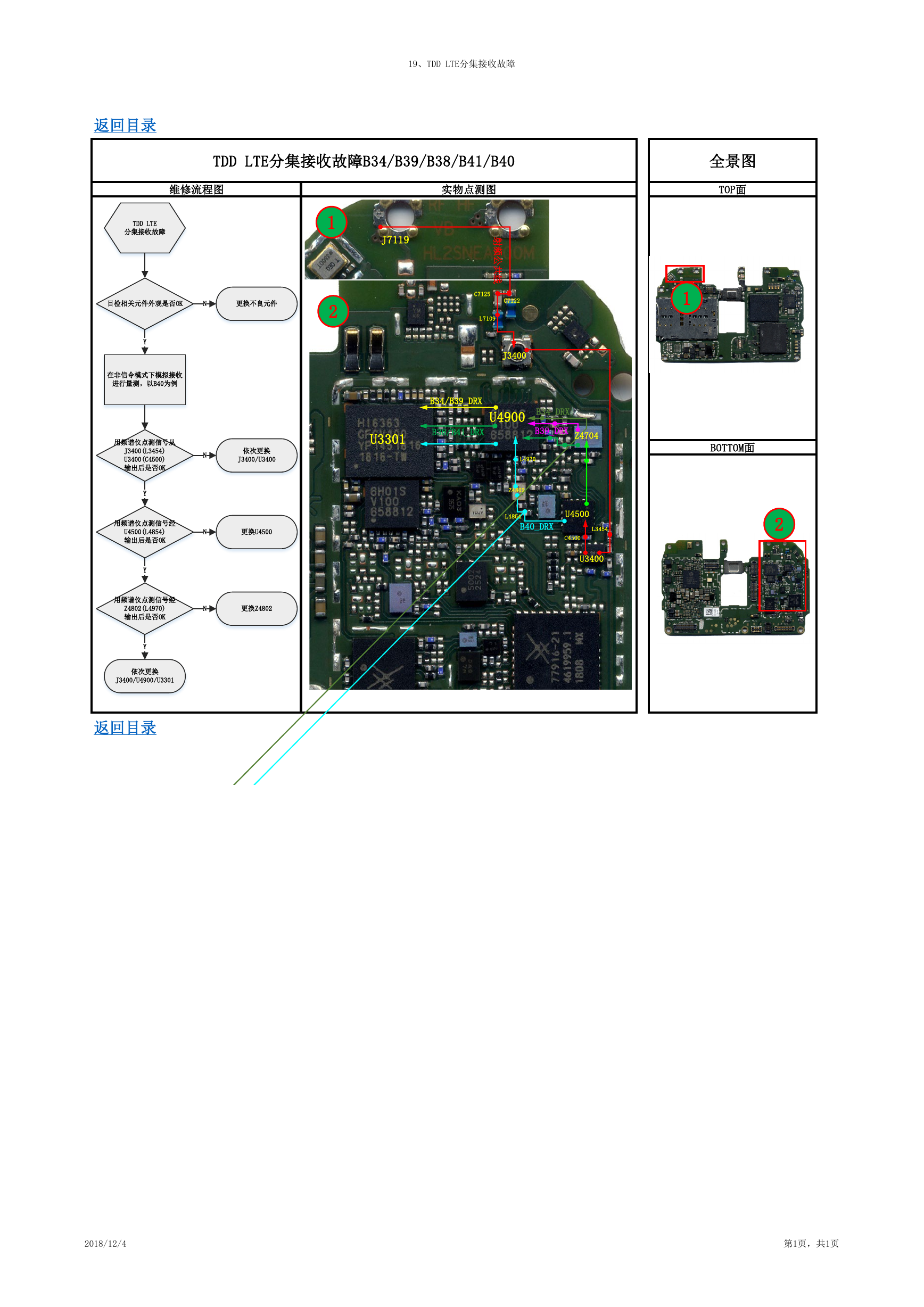

19、TDD LTE分集接收故障 TDD LTE分集接收故障B34/B39/B38/B41/B40 维修流程图 实物点测图 全景图 TOP面 J7119 1 2 射 频 公 共 线 C7125 C7122 L7109 J3400 B34/B39_DRX U4900 B34_DRX U3301 B38/B41_DRX B39_DRX Z4704 L4970 Z4802 L4854 B40_DRX U4500 L3454 C4500 U3400 1 BOTTOM面 2 返回目录 TDD LTE 分集接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B40为例 用频谱仪点测信号从 J3400(L3454) U3400(C4500) 输出后是否OK Y 用频谱仪点测信号经 U4500(L4854) 输出后是否OK Y 用频谱仪点测信号经 Z4802(L4970) 输出后是否OK Y 依次更换 J3400/U4900/U3301 返回目录 N N N 依次更换 J3400/U3400 更换U4500 更换Z4802 2018/12/4 第1页，共1页
