华为荣耀8X JSN开头通用 原厂图 维修流程图 后摄像故障.pdf
全景图
TOP面
2
BOTTOM面
1
8X TOP故障维修指引V1.0(3).xlsx
返回目录

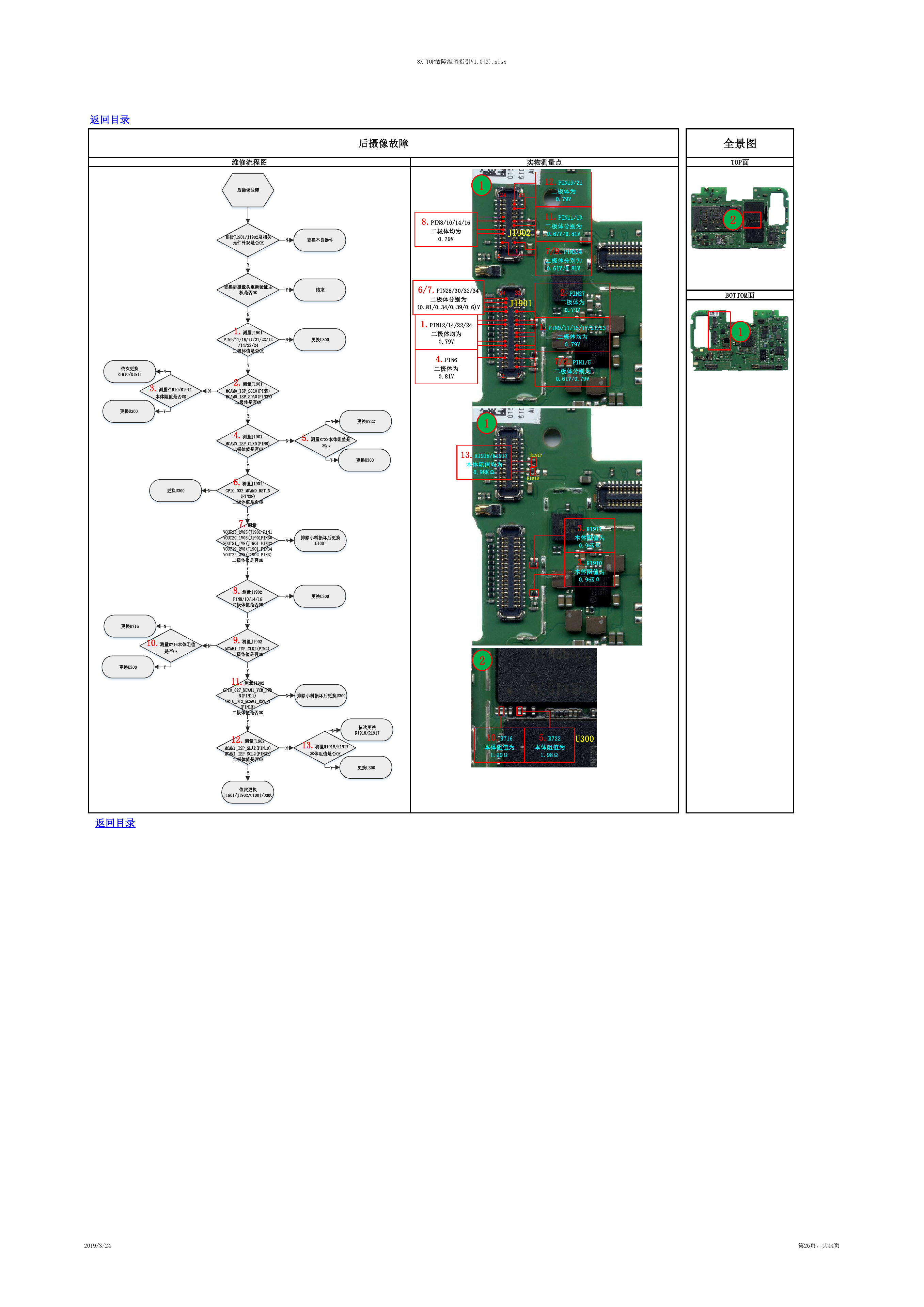

维修流程图
实物测量点
后摄像故障
8.PIN8/10/14/16
二极体均为
0.79V
1
24
23
J1902
1
2
12.PIN19/21
二极体为
0.79V
11.PIN11/13
二极体分别为
0.67V/0.81V
7/9.PIN3/4
二极体分别为
0.61V/0.81V
6/7.PIN28/30/32/34
二极体分别为
(0.81/0.34/0.39/0.6)V
34
33
J1901
2.PIN27
二极体为
0.79V
1.PIN9/11/15/17/21/23
二极体均为
0.79V
7/2.PIN1/5
二极体分别为
0.61V/0.79V
1.PIN12/14/22/24
二极体均为
0.79V
4.PIN6
二极体为
0.81V
2
1
1
13.R1918/R1917
R1917
本体阻值均为
0.98KΩ
R1918
3.R1911
本体阻值为
0.96KΩ
3.R1910
本体阻值为
0.96KΩ
2
10.R716
本体阻值为
1.99Ω
5.R722
本体阻值为
1.98Ω
U300
返回目录
2019/3/24
第26页,共44页
目检J1901/J1902及相关元件外观是否OK后摄像故障更换不良器件N1.测量J1901 PIN9/11/15/17/21/23/12/14/22/24二极体值是否OKN更换后摄像头重新验证主板是否OK结束YNYY2.测量J1901MCAM0_ISP_SCL0(PIN5) MCAM0_ISP_SDA0(PIN27)二极体是否OKYN4.测量J1901MCAM0_ISP_CLK0(PIN6)二极体值是否OK排除小料损坏后更换U1001N8.测量J1902 PIN8/10/14/16二极体值是否OKN9.测量J1902MCAM1_ISP_CLK2(PIN4)二极体值是否OKYY更换U3003.测量R1910/R1911本体阻值是否OKN依次更换R1910/R1911更换U300NY更换U30010.测量R716本体阻值是否OKN更换R716更换U300YN11.测量J1902GPIO_027_MCAM1_VCM_PWDN(PIN11) GPIO_012_MCAM1_RST_N(PIN13)二极体值是否OK排除小料损坏后更换U300NY更换U300N依次更换J1901/J1902/U1001/U300Y更换R7225.测量R722本体阻值是否OKNY 更换U300Y6.测量J1901GPIO_032_MCAM0_RST_N(PIN28)二极体值是否OKN更换U300Y7.测量VOUT25_2V85(J1901 PIN1VOUT20_1V05(J1901PIN30VOUT21_1V8(J1901 PIN32VOUT19_2V8(J1901 PIN34VOUT22_2V8(J1902 PIN3)二极体值是否OKY12.测量J1902MCAM1_ISP_SDA2(PIN19)MCAM1_ISP_SCL2(PIN21)二极体值是否OK13.测量R1918/R1917本体阻值是否OKYN依次更换R1918/R1917
