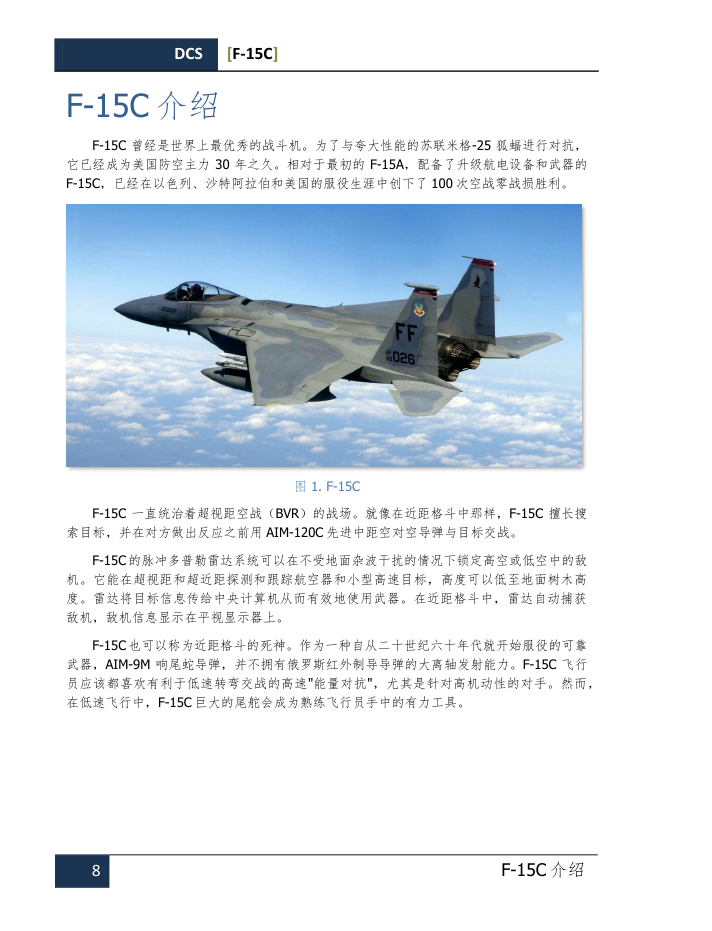

第6页 / 共144页


第7页 / 共144页


第8页 / 共144页

F-15C介绍

F-15的历史

诞生

未来发展

多级改进计划

F-15服役

F-15在战场

简易航电模式

导航模式

空对空模式

驾驶舱仪表

F-15C驾驶舱仪表

垂直态势显示器

战术电子战系统显示器

多功能彩色显示器武器控制面板

指示空速与马赫数表

迎角指示器

加速度计

姿态方位指示器

水平状态指示器

气压高度表

垂直速度表

转速表

风扇涡轮入口温度表

发动机燃油流量表

发动机喷口位置指示器

油量指示器

座舱气压计

箔条和红外干扰弹指示灯

F-15C HUD操作

F-15C HUD基本符号

导航模式

导航模式（NAV）

仪表着陆系统导航（ILSN）在仪表着陆系统导航模式中，显示以下额外信息：

机炮模式

不需要雷达锁定的机炮

机炮指引瞄准（GDS）

AIM-9M/P响尾蛇空对空近程导弹模式

囚笼模式（无扫描）

非囚笼模式（扫描）

雷达协助模式

AIM-7M麻雀空对空中距导弹模式

泛指模式

AIM-7M目标跟踪雷达模式

AIM-120阿姆拉姆空对空中距导弹模式

目视模式

雷达跟踪模式，发射前

雷达目标跟踪模式，发射后

自动锁定（AACQ）雷达模式

轴线AACQ模式

垂直扫描AACQ模式

AN/APG-63（V）1雷达

远距搜索（LRS）模式

单目标跟踪（STT）模式

边扫描边跟踪（TWS）模式

干扰导引（HOJ）模式

垂直扫描（VS）自动锁定模式

轴线（BORE）自动锁定模式

机炮（GUN）自动锁定模式

泛指（FLOOD）模式

对抗系统

AN/ALQ-135内置电子干扰系统

雷达告警系统

AN/ALR-56C告警接收仪

空基雷达

舰基雷达

地基雷达

空对空导弹

中距导弹

AIM-120艾姆拉姆

AIM-7麻雀

近距导弹

AIM-9响尾蛇

无线电通信与消息

无线电指令

无线电消息

语音信息与告警

理论训练

指示空速和真空速

速度矢量

迎角指示器

转弯半径与转弯速率

转弯速率

持续转弯与瞬时转弯

能量控制

空战基本知识

空战战术

目标搜索

超视距（BVR）空战

机动动作

战术转向

"高Yo-Yo"机动

剪刀防御机动

空战中的机炮使用

空对空导弹战术

导弹规避

发射告警

能量知识

电子战方式

导弹规避机动

F-15C飞行动力学

起飞

爬升

飞行中

进近

复飞

着陆

F-15C的机动性能

飞机机动性能的基本概念

高度包线和速度包线

包线范围

平流层高度飞行

静态升限高度飞行

横向与纵向控制特性

低速飞行

大迎角水平飞行

尾冲

大迎角高速飞行

地形跟随飞行

过载

过载矢量

最大正常瞬时过载

正常（可持续）推力限制过载

最大正常（可持续）推力限制过载

纵向过载

外部因素对首要机动特性的影响

重量

外部挂载

大气条件

F-15C检查单

开车

滑行与起飞

导航

着陆

空对空导弹应用

AIM-120艾姆拉姆

AIM-7麻雀

AIM-9响尾蛇

M-61机炮

附录

缩略词表

翻译

校对

[F-15C] DCS BELSIMTEK BELSIMTEK DCS: F-15C“鹰” 飞行手册 1

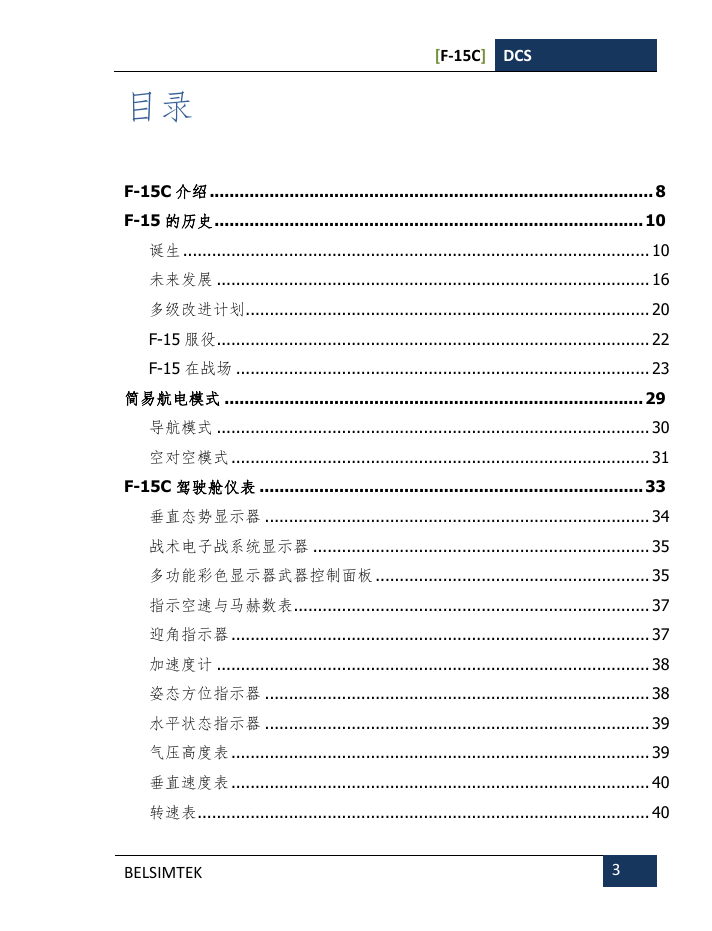

[F-15C] DCS 目录 F-15C 介绍 ......................................................................................... 8 F-15 的历史 ...................................................................................... 10 诞生 ................................................................................................. 10 未来发展 .......................................................................................... 16 多级改进计划 .................................................................................... 20 F-15 服役 .......................................................................................... 22 F-15 在战场 ...................................................................................... 23 简易航电模式 .................................................................................... 29 导航模式 .......................................................................................... 30 空对空模式 ....................................................................................... 31 F-15C 驾驶舱仪表 ............................................................................. 33 垂直态势显示器 ................................................................................ 34 战术电子战系统显示器 ...................................................................... 35 多功能彩色显示器武器控制面板 ......................................................... 35 指示空速与马赫数表 .......................................................................... 37 迎角指示器 ....................................................................................... 37 加速度计 .......................................................................................... 38 姿态方位指示器 ................................................................................ 38 水平状态指示器 ................................................................................ 39 气压高度表 ....................................................................................... 39 垂直速度表 ....................................................................................... 40 转速表 .............................................................................................. 40 BELSIMTEK 3

DCS [F-15C] 风扇涡轮入口温度表 .......................................................................... 41 发动机燃油流量表 ............................................................................. 41 发动机喷口位置指示器 ...................................................................... 42 油量指示器 ....................................................................................... 42 座舱气压计 ....................................................................................... 43 箔条和红外干扰弹指示灯 ................................................................... 43 F-15C HUD 操作 ................................................................................ 45 F-15C HUD基本符号 ............................................................................ 45 导航模式 ............................................................................................ 46 机炮模式 ............................................................................................ 48 AIM-9M/P响尾蛇空对空近程导弹模式 ................................................... 50 雷达协助模式 ...................................................................................... 52 AIM-7M麻雀空对空中距导弹模式 .......................................................... 53 AIM-120阿姆拉姆空对空中距导弹模式 .................................................. 56 自动锁定（AACQ）雷达模式 ................................................................. 59 AN/APG-63（V）1 雷达 ..................................................................... 61 远距搜索（LRS）模式 .......................................................................... 63 单目标跟踪（STT）模式....................................................................... 64 边扫描边跟踪（TWS）模式 .................................................................. 66 干扰导引（HOJ）模式 .......................................................................... 67 垂直扫描（VS）自动锁定模式 ............................................................... 68 轴线（BORE）自动锁定模式 ................................................................. 68 机炮（GUN）自动锁定模式 .................................................................. 69 泛指（FLOOD）模式 ............................................................................ 69 对抗系统 .......................................................................................... 72 AN/ALQ-135 内置电子干扰系统 .......................................................... 72 雷达告警系统 .................................................................................... 73 4 目录

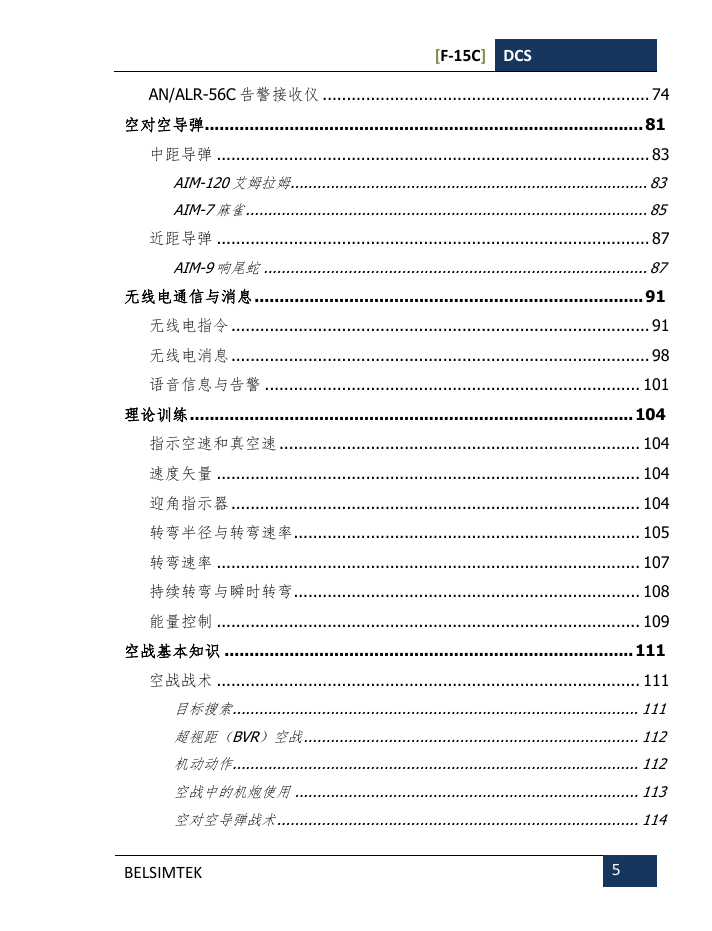

[F-15C] DCS AN/ALR-56C 告警接收仪 .................................................................... 74 空对空导弹........................................................................................ 81 中距导弹 .......................................................................................... 83 AIM-120艾姆拉姆 ................................................................................ 83 AIM-7麻雀 .......................................................................................... 85 近距导弹 .......................................................................................... 87 AIM-9响尾蛇 ...................................................................................... 87 无线电通信与消息 .............................................................................. 91 无线电指令 ....................................................................................... 91 无线电消息 ....................................................................................... 98 语音信息与告警 .............................................................................. 101 理论训练 ......................................................................................... 104 指示空速和真空速 ........................................................................... 104 速度矢量 ........................................................................................ 104 迎角指示器 ..................................................................................... 104 转弯半径与转弯速率 ........................................................................ 105 转弯速率 ........................................................................................ 107 持续转弯与瞬时转弯 ........................................................................ 108 能量控制 ........................................................................................ 109 空战基本知识 .................................................................................. 111 空战战术 ........................................................................................ 111 目标搜索........................................................................................... 111 超视距（BVR）空战 ........................................................................... 112 机动动作........................................................................................... 112 空战中的机炮使用 ............................................................................. 113 空对空导弹战术 ................................................................................. 114 BELSIMTEK 5

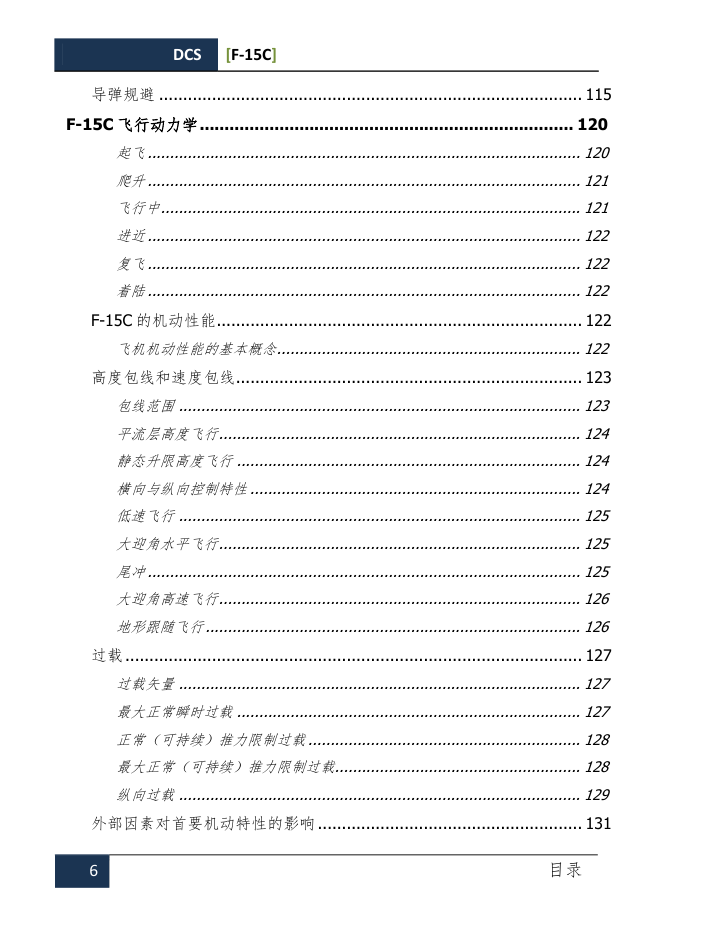

DCS [F-15C] 导弹规避 ........................................................................................ 115 F-15C 飞行动力学 ........................................................................... 120 起飞 ................................................................................................. 120 爬升 ................................................................................................. 121 飞行中 .............................................................................................. 121 进近 ................................................................................................. 122 复飞 ................................................................................................. 122 着陆 ................................................................................................. 122 F-15C 的机动性能 ............................................................................ 122 飞机机动性能的基本概念 .................................................................... 122 高度包线和速度包线 ........................................................................ 123 包线范围 .......................................................................................... 123 平流层高度飞行 ................................................................................. 124 静态升限高度飞行 ............................................................................. 124 横向与纵向控制特性 .......................................................................... 124 低速飞行 .......................................................................................... 125 大迎角水平飞行 ................................................................................. 125 尾冲 ................................................................................................. 125 大迎角高速飞行 ................................................................................. 126 地形跟随飞行 .................................................................................... 126 过载 ............................................................................................... 127 过载矢量 .......................................................................................... 127 最大正常瞬时过载 ............................................................................. 127 正常（可持续）推力限制过载 ............................................................. 128 最大正常（可持续）推力限制过载 ....................................................... 128 纵向过载 .......................................................................................... 129 外部因素对首要机动特性的影响 ....................................................... 131 6 目录

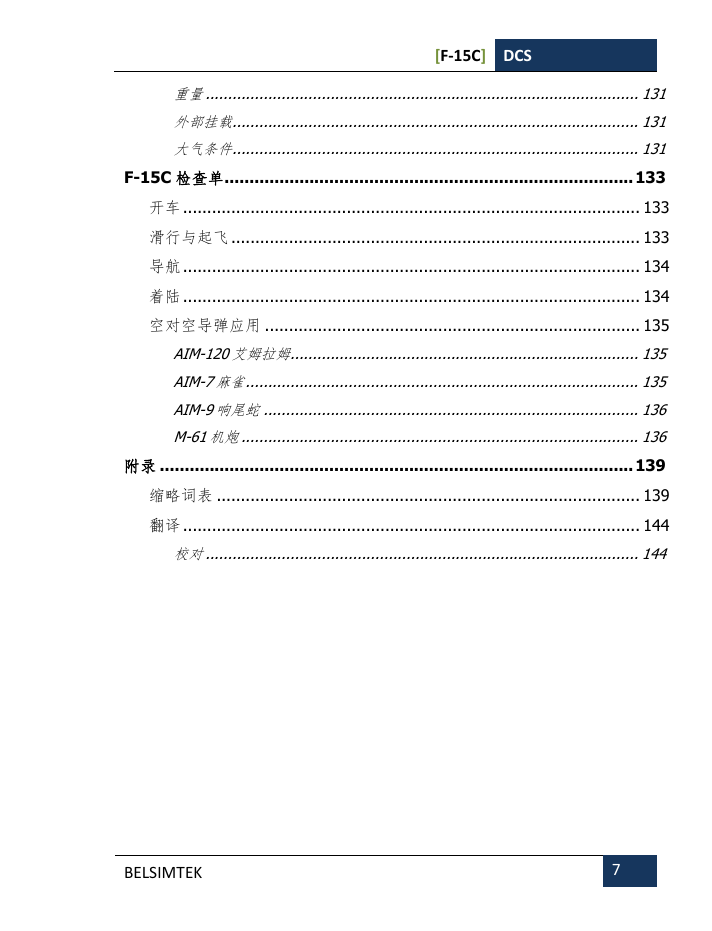

[F-15C] DCS 重量 ................................................................................................. 131 外部挂载........................................................................................... 131 大气条件........................................................................................... 131 F-15C 检查单 .................................................................................. 133 开车 ............................................................................................... 133 滑行与起飞 ..................................................................................... 133 导航 ............................................................................................... 134 着陆 ............................................................................................... 134 空对空导弹应用 .............................................................................. 135 AIM-120艾姆拉姆 .............................................................................. 135 AIM-7麻雀 ........................................................................................ 135 AIM-9响尾蛇 .................................................................................... 136 M-61机炮 ......................................................................................... 136 附录 ............................................................................................... 139 缩略词表 ........................................................................................ 139 翻译 ............................................................................................... 144 校对 ................................................................................................. 144 BELSIMTEK 7

DCS [F-15C] F-15C 介绍 F-15C 曾经是世界上最优秀的战斗机。为了与夸大性能的苏联米格-25 狐蝠进行对抗，它已经成为美国防空主力 30 年之久。相对于最初的 F-15A，配备了升级航电设备和武器的 F-15C，已经在以色列、沙特阿拉伯和美国的服役生涯中创下了 100 次空战零战损胜利。图 1. F-15C F-15C 一直统治着超视距空战（BVR）的战场。就像在近距格斗中那样，F-15C 擅长搜索目标，并在对方做出反应之前用 AIM-120C 先进中距空对空导弹与目标交战。 F-15C 的脉冲多普勒雷达系统可以在不受地面杂波干扰的情况下锁定高空或低空中的敌机。它能在超视距和超近距探测和跟踪航空器和小型高速目标，高度可以低至地面树木高度。雷达将目标信息传给中央计算机从而有效地使用武器。在近距格斗中，雷达自动捕获敌机，敌机信息显示在平视显示器上。 F-15C 也可以称为近距格斗的死神。作为一种自从二十世纪六十年代就开始服役的可靠武器，AIM-9M 响尾蛇导弹，并不拥有俄罗斯红外制导导弹的大离轴发射能力。F-15C 飞行员应该都喜欢有利于低速转弯交战的高速"能量对抗"，尤其是针对高机动性的对手。然而，在低速飞行中，F-15C 巨大的尾舵会成为熟练飞行员手中的有力工具。 8 F-15C 介绍
