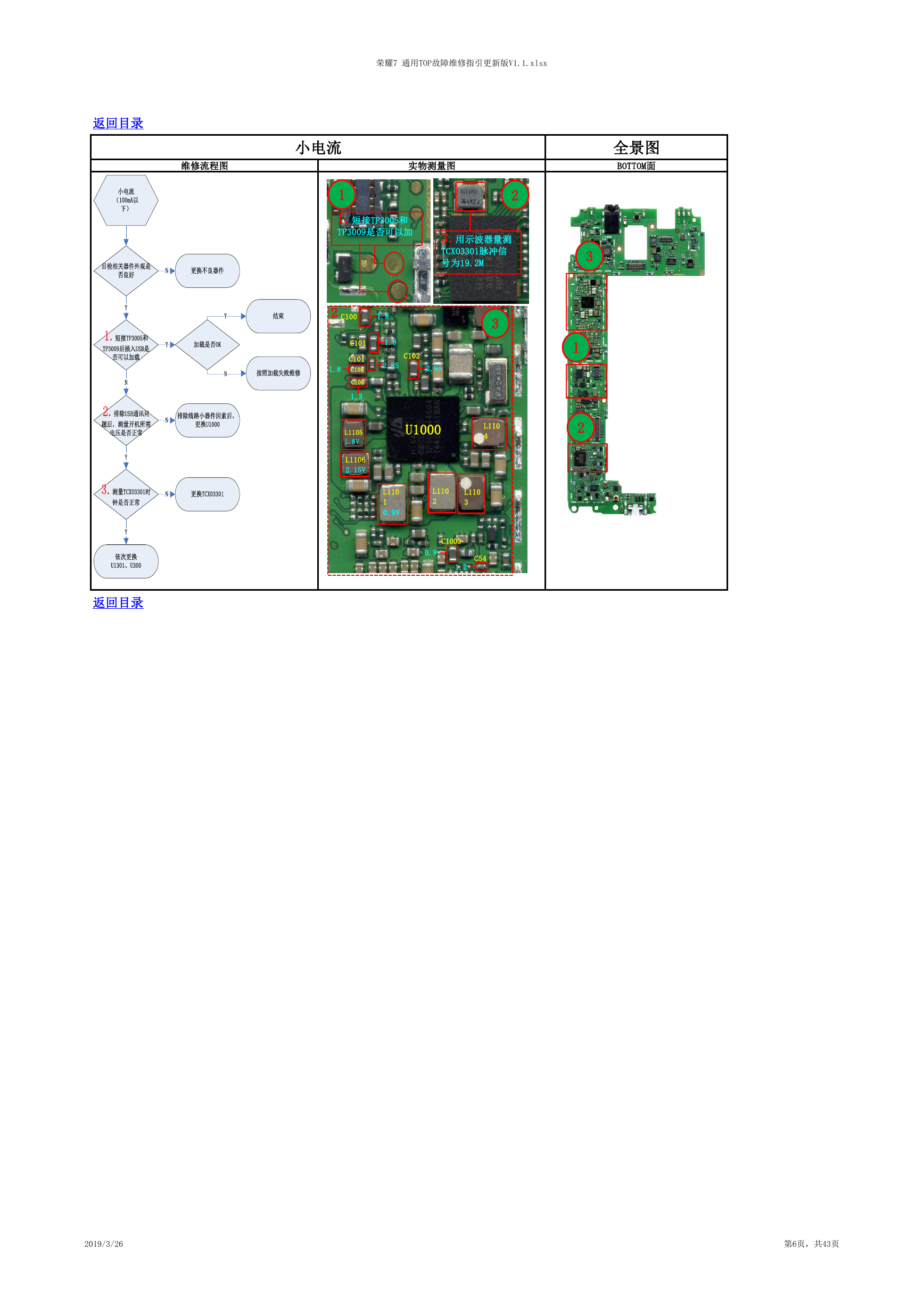

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物测量图 小电流 全景图 BOTTOM面 1 1.短接TP3005和 TP3009是否可以加 2 3.用示波器量测 TCXO3301脉冲信 号为19.2M 2 C100 1.8 C101 1.8 3 1.8 C101 C100 C100 1.3 L1105 1.8V L1106 2.15V C102 2.85 2.95 U1000 L110 4 L110 1 0.9V L110 2 L110 3 C1003 0.9 C54 1.2 3 1 2 返回目录 2019/3/26 第6页，共43页 小电流（100mA以下）目检相关器件外观是否良好更换不良器件N1.短接TP3005和TP3009后插入USB是否可以加载YY2.排除USB通讯问题后，测量开机所需电压是否正常N排除线路小器件因素后，更换U1000NY3.测量TCXO3301时钟是否正常更换TCX03301N依次更换U1301、U300Y加载是否OK结束按照加载失败维修YN
