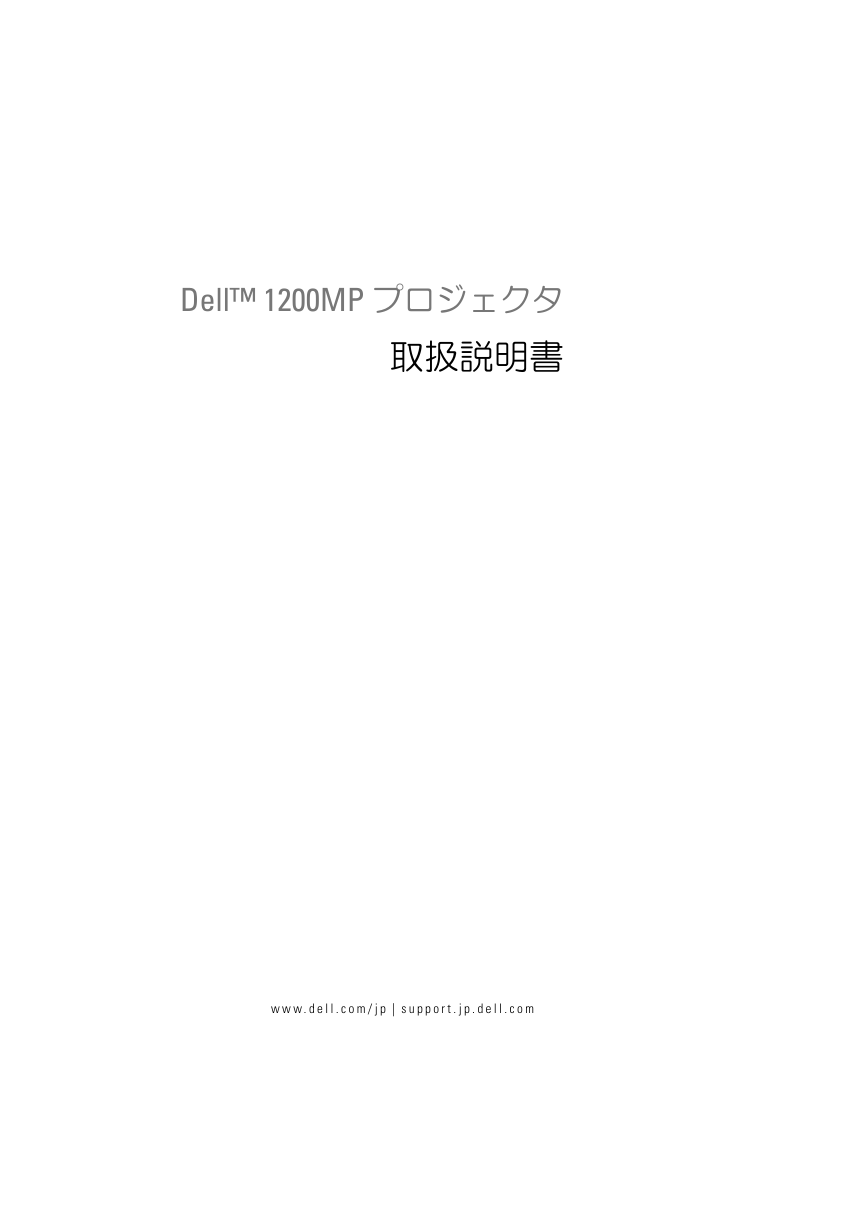

Dell 1200MP プロジェクタ取扱説明書 w w w. d e l l . c o m / j p | s u p p o r t . j p . d e l l . c o m

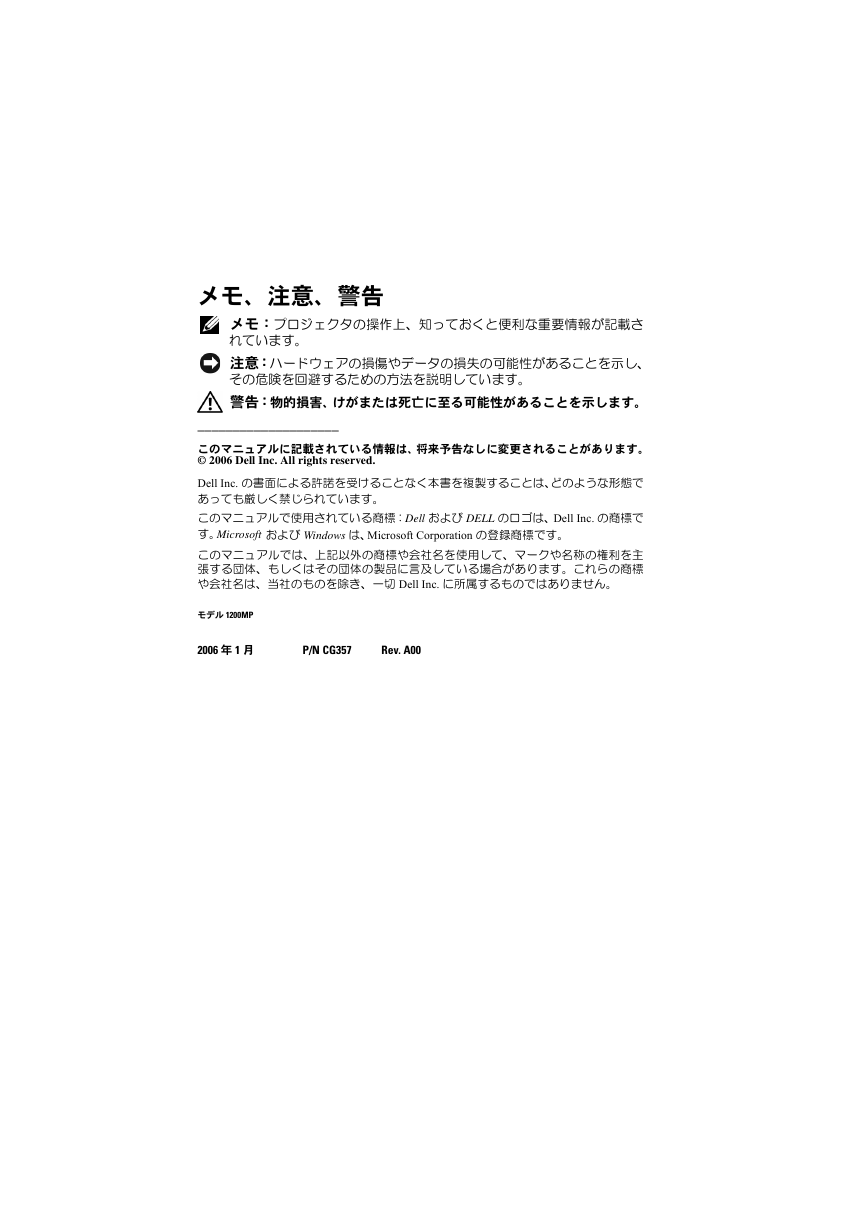

メモ、注意、警告メモ：プロジェクタの操作上、知っておくと便利な重要情報が記載されています。注意：ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明しています。警告：物的損害、けがまたは死亡に至る可能性があることを示します。 ____________________ このマニュアルに記載されている情報は、将来予告なしに変更されることがあります。 © 2006 Dell Inc. All rights reserved. Dell Inc. の書面による許諾を受けることなく本書を複製することは、どのような形態であっても厳しく禁じられています。このマニュアルで使用されている商標：Dell および DELL のロゴは、Dell Inc. の商標です。Microsoft および Windows は、Microsoft Corporation の登録商標です。このマニュアルでは、上記以外の商標や会社名を使用して、マークや名称の権利を主張する団体、もしくはその団体の製品に言及している場合があります。これらの商標や会社名は、当社のものを除き、一切 Dell Inc. に所属するものではありません。モデル 1200MP 2006 年 1 月 P/N CG357 Rev. A00

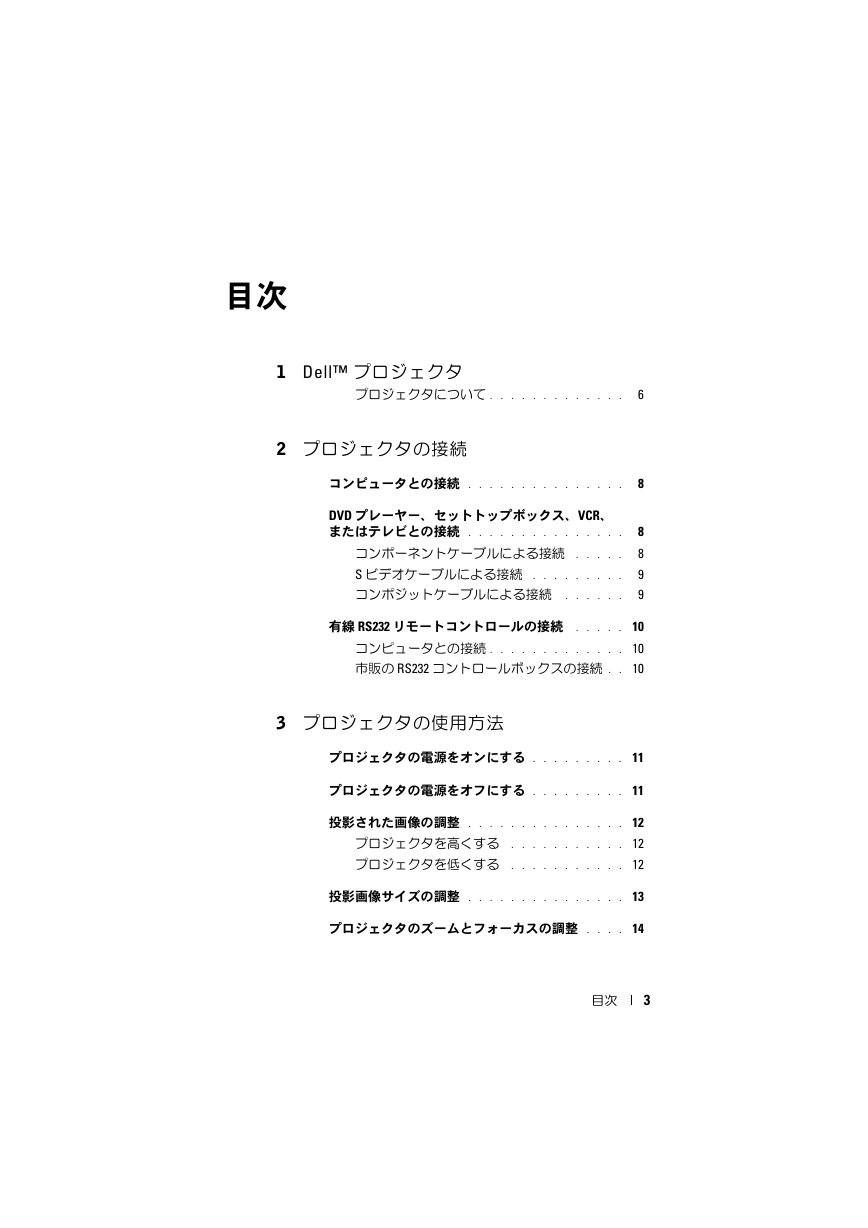

目次 1 Dell プロジェクタプロジェクタについて . . . . . . . . . . . . . 6 2 プロジェクタの接続コンピュータとの接続 . . . . . . . . . . . . . . . 8 DVD プレーヤー、セットトップボックス、VCR、またはテレビとの接続 . . . . . . . . . . . . . . . 8 . . . . . 8 コンポーネントケーブルによる接続 S ビデオケーブルによる接続 . . . . . . . . . 9 コンポジットケーブルによる接続 . . . . . . 9 有線 RS232 リモートコントロールの接続 . . . . . 10 コンピュータとの接続 . . . . . . . . . . . . . 10 市販の RS232 コントロールボックスの接続 . . 10 3 プロジェクタの使用方法プロジェクタの電源をオンにする . . . . . . . . . 11 プロジェクタの電源をオフにする . . . . . . . . . 11 投影された画像の調整 . . . . . . . . . . . . . . . 12 プロジェクタを高くする . . . . . . . . . . . 12 プロジェクタを低くする . . . . . . . . . . . 12 投影画像サイズの調整 . . . . . . . . . . . . . . . 13 プロジェクタのズームとフォーカスの調整 . . . . 14 目次 3

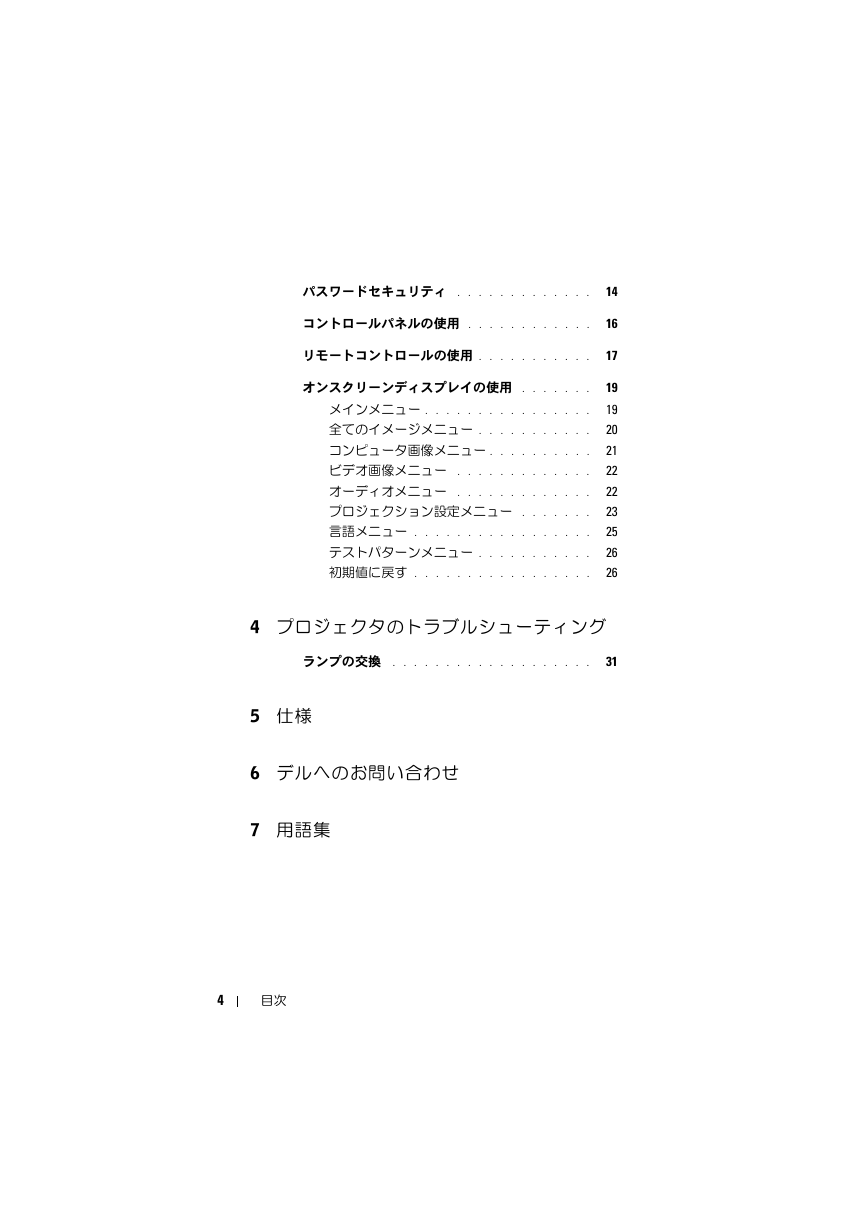

パスワードセキュリティ . . . . . . . . . . . . . 14 コントロールパネルの使用 . . . . . . . . . . . . 16 リモートコントロールの使用 . . . . . . . . . . . 17 オンスクリーンディスプレイの使用 . . . . . . . メインメニュー . . . . . . . . . . . . . . . . 19 19 20 全てのイメージメニュー . . . . . . . . . . . コンピュータ画像メニュー . . . . . . . . . . 21 22 ビデオ画像メニュー . . . . . . . . . . . . . 22 オーディオメニュー . . . . . . . . . . . . . 23 プロジェクション設定メニュー . . . . . . . 言語メニュー . . . . . . . . . . . . . . . . . 25 26 テストパターンメニュー . . . . . . . . . . . 初期値に戻す . . . . . . . . . . . . . . . . . 26 4 プロジェクタのトラブルシューティングランプの交換 . . . . . . . . . . . . . . . . . . . 31 5 仕様 6 デルへのお問い合わせ 7 用語集 4 目次

1 Dell プロジェクタこのプロジェクタには以下のすべての付属品が同梱されています。すべて揃っているかどうかを確認し、欠品がある場合はデルにお問い合わせください。詳細については、デルへのお問い合わせを参照してください。パッケージ内容 AC 電源コード（1.8 m） VGA ケーブル（D-sub ～ D-sub）（1.8 m） S ビデオケーブル（2.0 m） USB ケーブル（1.8 m）コンポジットケーブル（1.8 m） VGA ～コンポーネントケーブル（1.8 m） RCA ～オーディオケーブル（1.8 m）ミニピン～ミニピンケーブル（1.8 m） Dell プロジェクタ 5

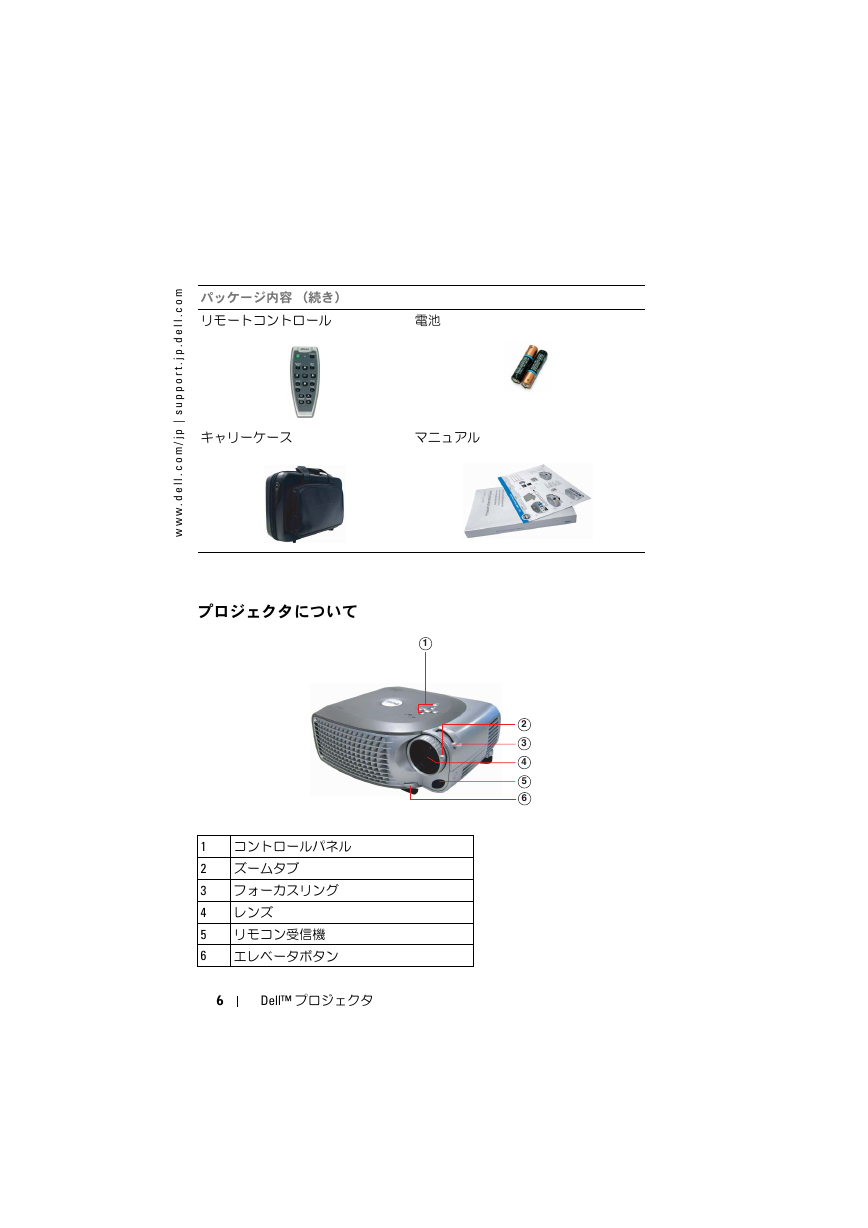

パッケージ内容（続き）リモートコントロール電池キャリーケースマニュアル m o c . l l e d . p j . t r o p p u s | p j / m o c . l l e d . w w w プロジェクタについて 1 2 3 4 5 6 1 2 3 4 5 6 コントロールパネルズームタブフォーカスリングレンズリモコン受信機エレベータボタン 6 Dell プロジェクタ

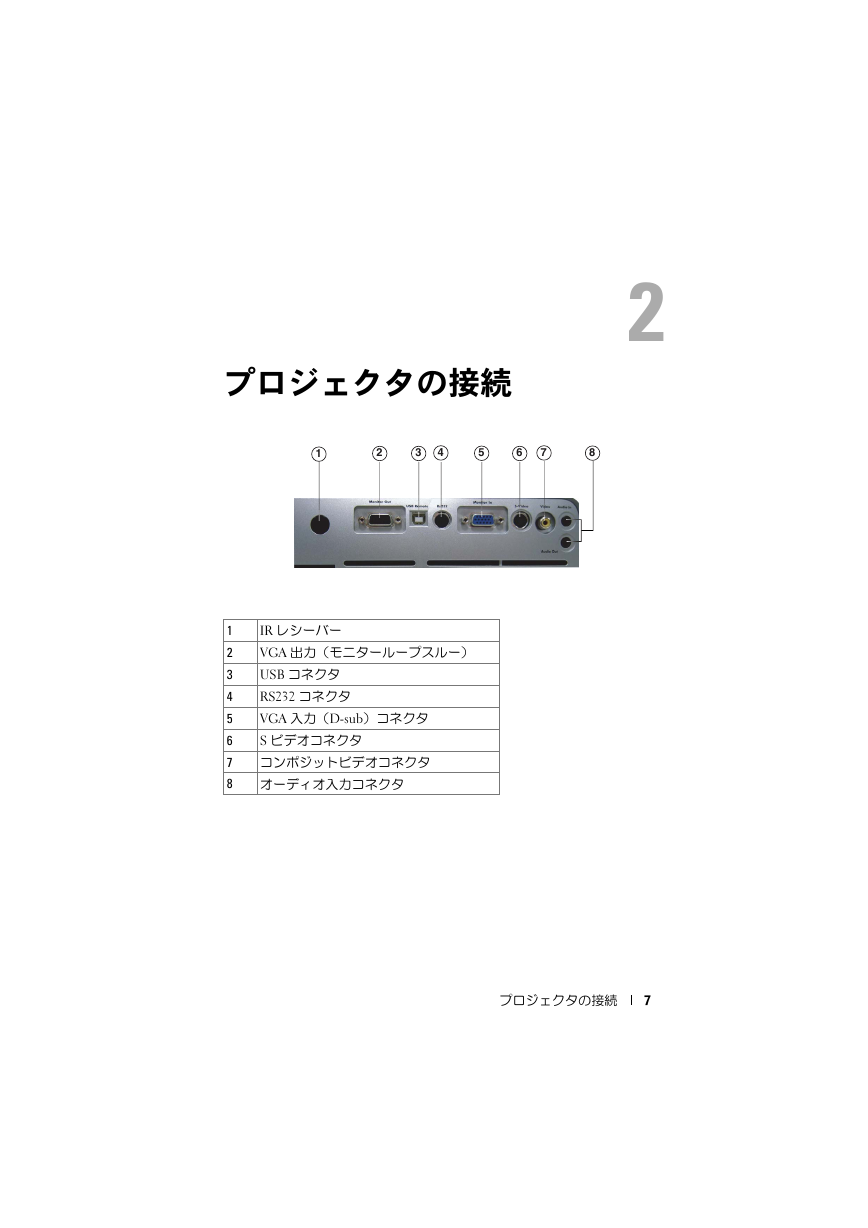

2 プロジェクタの接続 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 IR レシーバー VGA 出力（モニターループスルー） USB コネクタ RS232 コネクタ VGA 入力（D-sub）コネクタ S ビデオコネクタコンポジットビデオコネクタオーディオ入力コネクタプロジェクタの接続 7

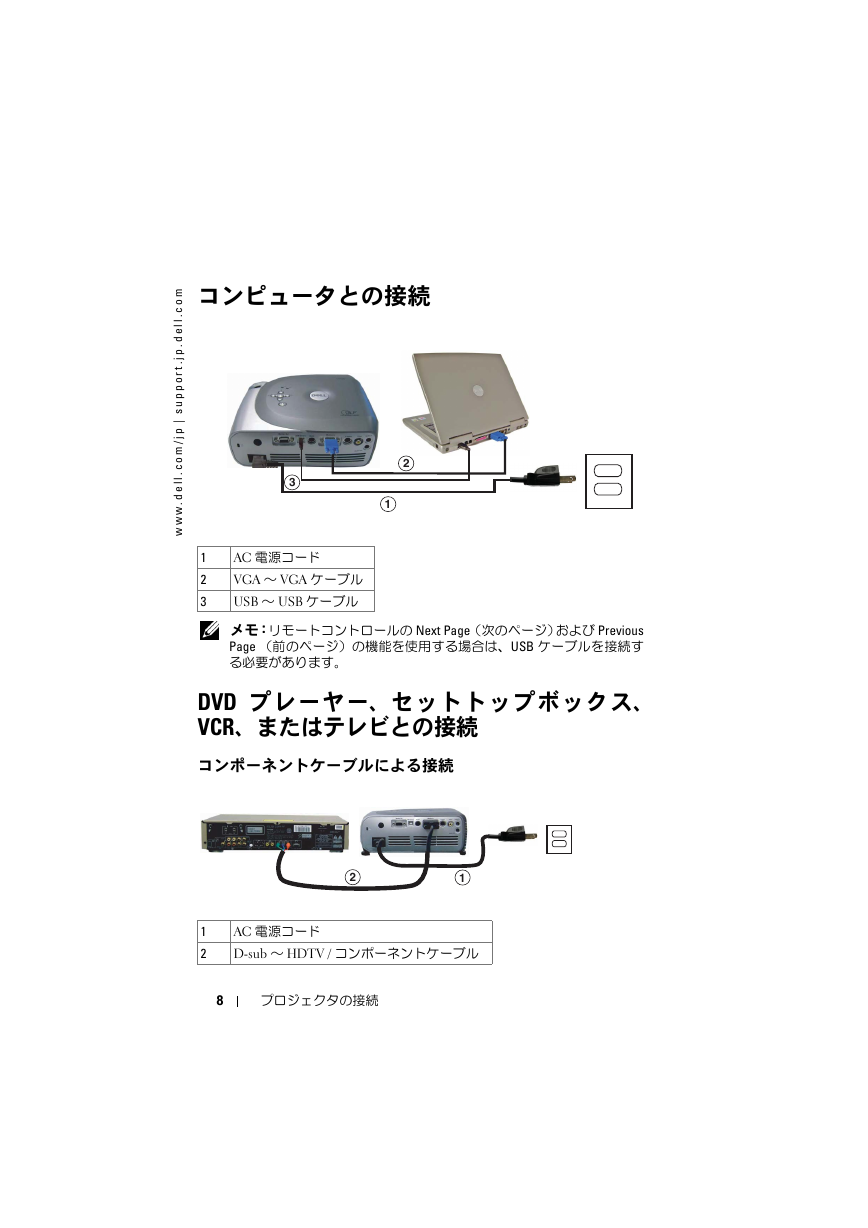

m o c . l l e d . p j . t r o p p u s | p j / m o c . l l e d . w w w コンピュータとの接続 3 2 1 1 2 3 AC 電源コード VGA ～ VGA ケーブル USB ～ USB ケーブルメモ：リモートコントロールの Next Page （次のページ）および Previous Page （前のページ）の機能を使用する場合は、USB ケーブルを接続する必要があります。 DVD プレーヤー、セットトップボックス、 VCR、またはテレビとの接続コンポーネントケーブルによる接続 2 1 1 2 AC 電源コード D-sub ～ HDTV / コンポーネントケーブル 8 プロジェクタの接続
