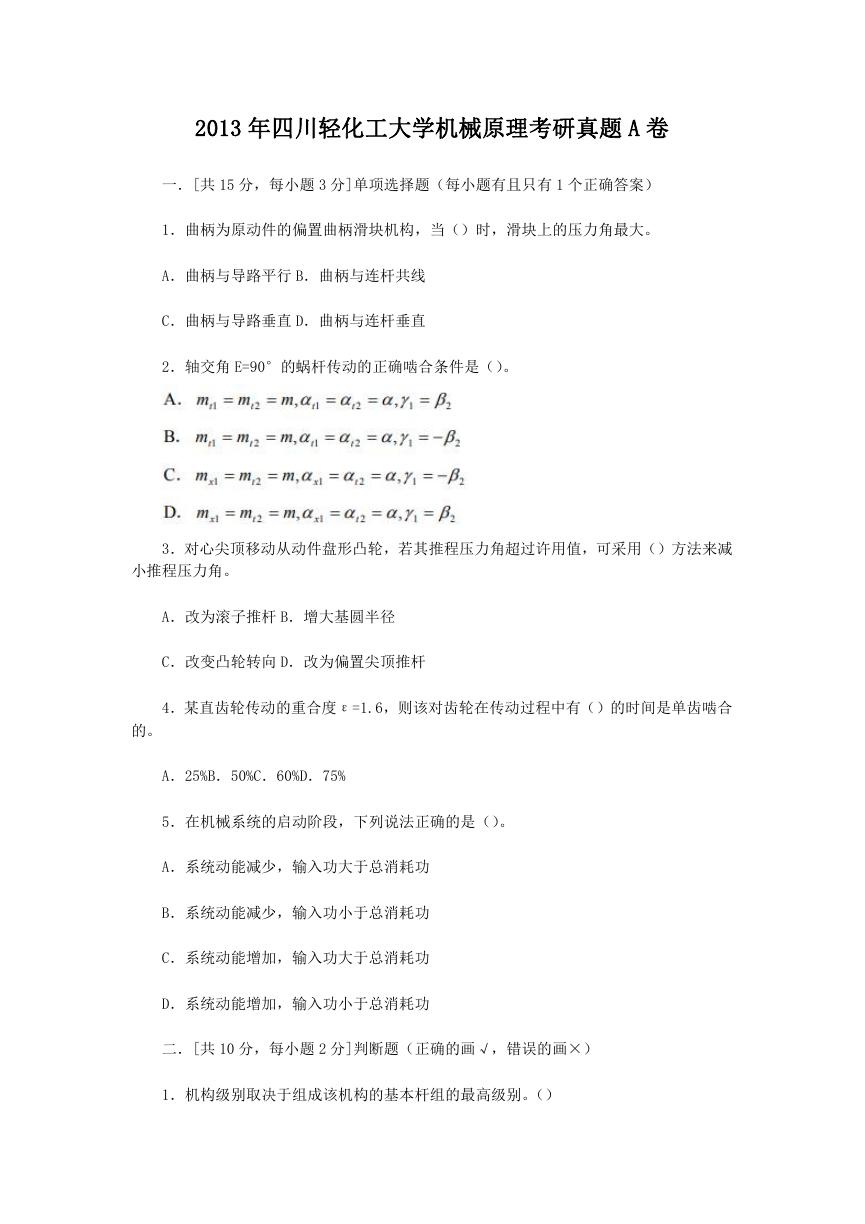

2013 年四川轻化工大学机械原理考研真题 A 卷一．[共 15 分，每小题 3 分]单项选择题（每小题有且只有 1 个正确答案） 1．曲柄为原动件的偏置曲柄滑块机构，当（）时，滑块上的压力角最大。 A．曲柄与导路平行 B．曲柄与连杆共线 C．曲柄与导路垂直 D．曲柄与连杆垂直 2．轴交角 E=90°的蜗杆传动的正确啮合条件是（）。 3．对心尖顶移动从动件盘形凸轮，若其推程压力角超过许用值，可采用（）方法来减小推程压力角。 A．改为滚子推杆 B．增大基圆半径 C．改变凸轮转向 D．改为偏置尖顶推杆 4．某直齿轮传动的重合度ε=1.6，则该对齿轮在传动过程中有（）的时间是单齿啮合的。 A．25%B．50%C．60%D．75% 5．在机械系统的启动阶段，下列说法正确的是（）。 A．系统动能减少，输入功大于总消耗功 B．系统动能减少，输入功小于总消耗功 C．系统动能增加，输入功大于总消耗功 D．系统动能增加，输入功小于总消耗功二．[共 10 分，每小题 2 分]判断题（正确的画√，错误的画×） 1．机构级别取决于组成该机构的基本杆组的最高级别。（）

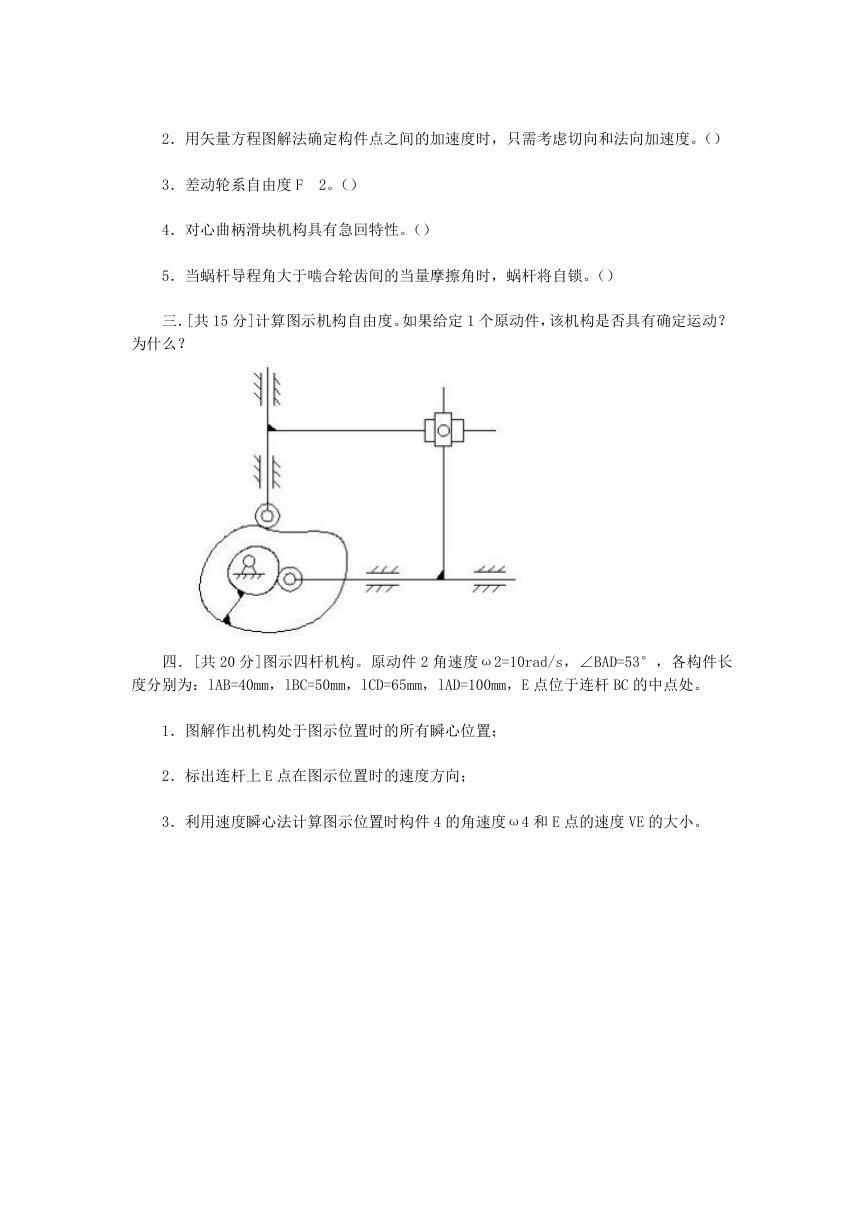

2．用矢量方程图解法确定构件点之间的加速度时，只需考虑切向和法向加速度。（） 3．差动轮系自由度 F 2。（） 4．对心曲柄滑块机构具有急回特性。（） 5．当蜗杆导程角大于啮合轮齿间的当量摩擦角时，蜗杆将自锁。（）三．[共 15 分]计算图示机构自由度。如果给定 1 个原动件，该机构是否具有确定运动？为什么？四．[共 20 分]图示四杆机构。原动件 2 角速度ω2=10rad/s，∠BAD=53°，各构件长度分别为：lAB=40mm，lBC=50mm，lCD=65mm，lAD=100mm，E 点位于连杆 BC 的中点处。 1．图解作出机构处于图示位置时的所有瞬心位置； 2．标出连杆上 E 点在图示位置时的速度方向； 3．利用速度瞬心法计算图示位置时构件 4 的角速度ω4 和 E 点的速度 VE 的大小。

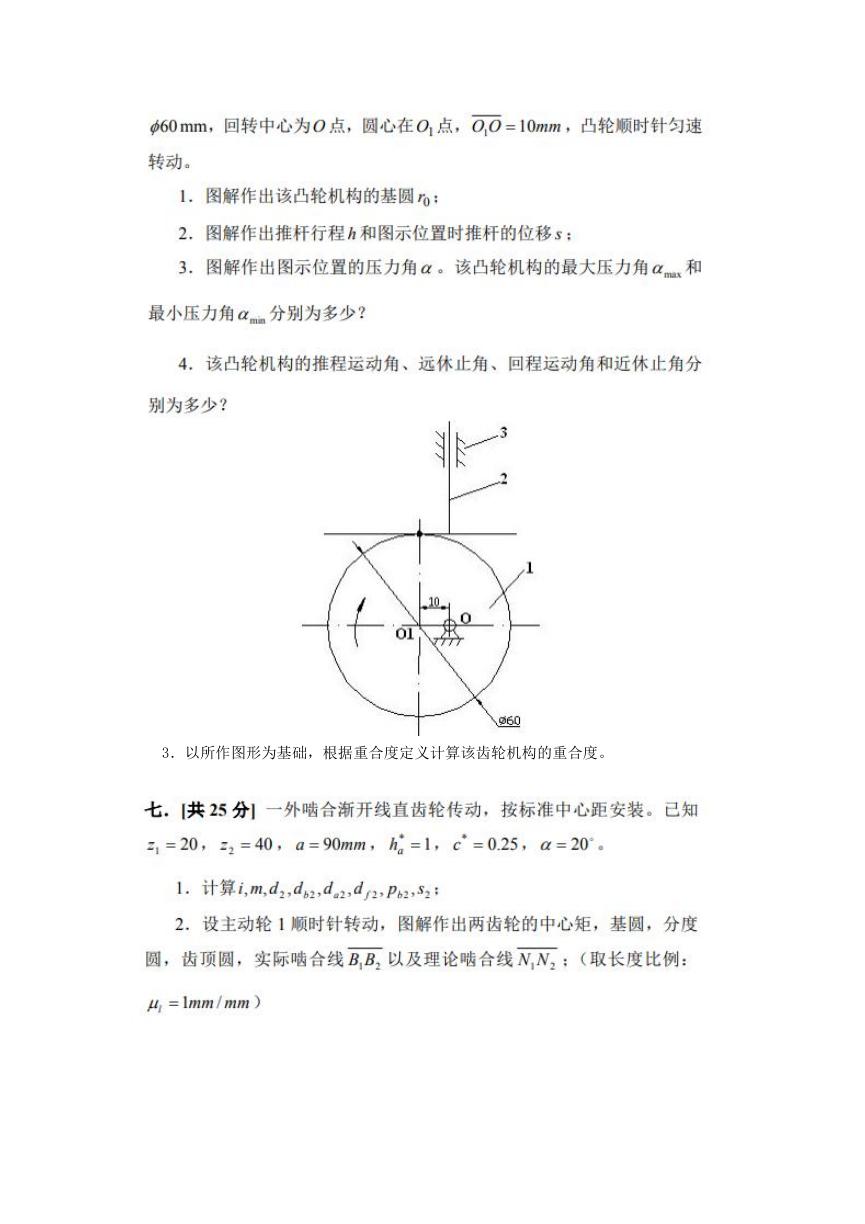

六．[共 20 分]图示平底盘形凸轮机构。凸轮为一偏心圆盘，凸轮直径

3．以所作图形为基础，根据重合度定义计算该齿轮机构的重合度。
