    1　范围
    2 规范性引用文件
    3 术语、定义和缩略语
    3.1 术语和定义
    3.1.1 终端地址 terminal address
    3.1.2 系统广播地址 system broadcast address
    3.1.3 主站地址 master station address
    3.1.4 前置机 front end processor
    3.1.5 测量点 measured point
    3.1.6 信息点 information point
    3.1.7 任务 task
    3.1.8 中继命令forward
    3.1.9 中继任务 forward task
    3.1.10 通信流量 communication flow
    3.1.11 规约版本号 protocol version
    3.2 符号和缩略语
    4 物理层
    4.1　TCP和UDP的传输接口
    4.2　串行通信传输接口
    4.3　红外通信传输接口
    4.4　PSTN通信传输接口
    4.5 音频专线通信传输接口
    5 链路层
    5.1　帧格式
    5.1.1　帧格式定义
    5.1.2　长度L
    5.1.3　控制域C
    5.1.3.1　传输方向位DIR
    5.1.3.2　启动标志位PRM
    5.1.3.3　帧计数位FCB
    5.1.3.4　请求访问位ACD
    5.1.3.5　帧计数有效位FCV
    5.1.3.6　功能码
    5.1.4　地址域A
    5.1.4.1　地址域格式
    5.1.4.2　省地市区县码A1
    5.1.4.3　终端地址A2
    5.1.4.4　主站地址A3
    5.1.5　帧校验和
    5.2　链路传输
    5.2.1　传输规则
    5.2.2　帧拆分规则
    5.2.3　传输服务类别
    5.2.4　非平衡传输过程
    5.2.4.1　适用信道
    5.2.4.2　发送／无回答服务
    5.2.4.3　发送／确认服务
    5.2.4.4　请求／响应服务
    5.2.4.5　通信出错处理
    5.2.5　平衡传输过程
    5.2.5.1　适用信道
    5.2.5.2　发送／无回答服务
    5.2.5.3　发送／确认服务
    5.2.5.4　请求／响应服务
    5.2.5.5　通信出错处理
    6　应用层
    6.1　应用层格式
    6.1.1　应用层功能码AFN
    6.1.2.1　帧序列域SEQ定义
    6.1.2.2　帧时间标签有效位TpV
    6.1.2.3　首帧标志FIR、末帧标志FIN
    6.1.2.4　请求确认标志位CON
    6.1.2.5　启动帧序号PSEQ/响应帧序号RSEQ
    6.1.2.6　帧序列域变化规则
    6.1.3　信息点标识 DA
    6.1.4　数据标识编码DI
    6.1.5　数据标识内容
    6.1.6　数据时间域
    6.1.6.1　数据时间1
    6.1.6.2　数据时间2
    6.1.6.3　数据密度
    6.1.7　消息验证码 PW
    6.1.8 时间标签 Tp
    6.2　报文应用及数据结构
    6.2.1　确认∕否定（AFN=00H）
    6.2.1.1　报文格式
    6.2.1.2　信息点标识定义
    6.2.1.3　数据标识编码定义
    6.2.1.4　数据标识内容定义
    6.2.2　链路接口检测（AFN=02H）
    6.2.2.1　上行报文
    6.2.2.1.1　报文格式
    6.2.2.1.2　信息点标识定义
    6.2.2.1.3　数据标识编码定义
    6.2.2.1.4　数据标识内容定义
    6.2.2.2　下行报文
    6.2.3 写参数（AFN=04H）
    6.2.3.1　下行报文
    6.2.3.1.1　报文格式
    6.2.3.1.2　信息点标识定义
    6.2.3.1.3　数据标识编码定义
    6.2.3.1.4　数据标识内容定义
    6.2.3.2　上行报文
    6.2.3.2.1　报文格式
    6.2.3.2.2　信息点标识定义
    6.2.3.2.3　数据标识编码定义
    6.2.3.2.4　错误码ERR定义
    6.2.4　身份认证及密钥协商（AFN=06H）
    6.2.4.1　下行报文
    6.2.4.1.1　报文格式
    6.2.4.1.2　信息点标识定义
    6.2.4.1.3　数据标识编码定义
    6.2.4.1.4　数据标识内容定义
    6.2.4.2　上行报文
    6.2.5　读参数（AFN=0AH）
    6.2.5.1　下行报文
    6.2.5.1.1　报文格式
    6.2.5.1.2　信息点标识定义
    6.2.5.1.3　数据标识编码定义
    6.2.5.2　上行报文
    6.2.5.2.1　报文格式
    6.2.5.2.2　信息点标识定义
    6.2.5.2.3　数据标识编码定义
    6.2.5.2.4　数据标识内容定义
    6.2.6　读当前数据（AFN=0CH）
    6.2.6.1　下行报文
    6.2.6.1.1　报文格式
    6.2.6.1.2　信息点标识定义
    6.2.6.1.3　数据标识编码定义
    6.2.6.2　上行报文
    6.2.6.2.1　报文格式
    6.2.6.2.2　信息点标识定义
    6.2.6.2.3　数据标识编码定义
    6.2.6.2.4　数据标识内容定义
    6.2.7　读历史数据（AFN=0DH）
    6.2.7.1　下行报文
    6.2.7.1.1　报文格式
    6.2.7.1.2　信息点标识定义
    6.2.7.1.3　数据标识编码定义
    6.2.7.1.4　数据起始时间定义
    6.2.7.1.5　数据结束时间定义
    6.2.7.1.6　数据密度定义
    6.2.7.2　上行报文
    6.2.7.2.1　报文格式
    6.2.7.2.2　信息点标识定义
    6.2.7.2.3　数据标识编码定义
    6.2.7.2.4　数据标识内容定义
    6.2.7.2.5　数据时间定义
    6.2.7.2.6　数据标识内容数定义
    6.2.8　读事件记录（AFN=0EH）
    6.2.8.1　下行报文
    6.2.8.1.1　报文格式
    6.2.8.1.2　信息点标识定义
    6.2.8.1.3　数据标识编码定义
    6.2.8.1.4　数据起始时间
    6.2.8.1.5　数据结束时间
    6.2.8.2　上行报文
    6.2.8.2.1　报文格式
    6.2.8.2.2　信息点标识定义
    6.2.8.2.3　数据标识编码定义
    6.2.8.2.4　数据标识内容定义
    6.2.9 文件传输（AFN=0FH）
    6.2.9.1　下行报文
    6.2.9.1.1　报文格式
    6.2.9.1.2　信息点标识定义
    6.2.9.1.3　数据标识编码定义
    6.2.9.1.4　数据标识内容定义
    6.2.9.2　文件传输启动、传输文件内容的上行报文
    6.2.9.2.1　报文格式
    6.2.9.2.2　信息点标识定义
    6.2.9.2.3　数据标识编码定义
    6.2.9.2.4　错误码ERR定义
    6.2.9.3　查询文件信息的上行报文
    6.2.9.3.1　报文格式
    6.2.9.3.2　信息点标识定义
    6.2.9.3.3　数据标识编码定义
    6.2.9.3.4　数据标识内容定义
    6.2.10 中继转发（AFN=10H）
    6.2.10.1　下行报文
    6.2.10.1.1　报文格式
    6.2.10.1.2　信息点标识定义
    6.2.10.1.3　数据标识编码定义
    6.2.10.1.4　数据标识内容定义
    6.2.10.2　上行报文
    6.2.10.2.1　报文格式
    6.2.10.1.2　信息点标识定义
    6.2.10.1.3　数据标识编码定义
    6.2.10.1.4　数据标识内容定义
    6.2.11 读任务数据（AFN=12H）
    6.2.11.1　下行报文
    6.2.11.1.1　报文格式
    6.2.11.1.2　信息点标识定义
    6.2.11.1.3　数据标识编码定义
    6.2.11.1.4　数据起始时间
    6.2.11.1.5　数据结束时间
    6.2.11.1.6　数据密度
    6.2.11.2　上行报文
    6.2.11.2.1　报文格式
    6.2.11.2.2　信息点标识定义
    6.2.11.2.3　数据标识编码定义
    6.2.11.2.4　任务数据内容定义
    6.2.11.2.5　数据时间定义
    6.2.11.3　任务主动上送
    6.2.12 读告警数据（AFN=13H）
    6.2.12.1　下行报文
    6.2.12.1.1　报文格式
    6.2.12.1.2　信息点标识定义
    6.2.12.1.3　数据标识编码定义
    6.2.12.1.4　数据起始时间
    6.2.12.1.5　数据结束时间
    6.2.12.2　上行报文
    6.2.12.2.1　报文格式
    6.2.12.2.2　信息点标识定义
    6.2.12.2.3　数据标识编码定义
    6.2.12.2.4　数据标识内容定义
    6.2.12.3　告警主动上送
    6.2.13 用户自定义数据（AFN=15H）
    6.2.13.1　下行报文
    6.2.13.1.1　报文格式
    6.2.13.1.2　信息点标识定义
    6.2.13.1.3　信息数据标识编码定义
    6.2.13.1.3　数据标识内容定义
    6.2.13.2　上行报文
    6.2.13.2.1　报文格式
    6.2.13.2.2　信息点标识定义
    6.2.13.2.3　信息数据标识编码定义
    6.2.13.2.3　数据标识内容定义
    6.3　级联
    6.3.1　级联方案
    6.3.2　主终端轮询
    6.3.2.1　主终端轮询从终端报文
    6.3.2.1.1　报文格式
    6.3.2.1.2　信息点标识定义
    6.3.2.1.3　信息数据标识编码定义
    6.3.2.2　从终端回复轮询报文
    6.3.2.2.1　报文格式
    6.3.2.2.2　信息点标识定义
    6.3.2.2.3　信息数据标识编码定义
    6.3.2.2.4　数据标识内容定义
    6.3.3　级联传输控制报文
    6.3.3.1　传输控制报文格式
    6.3.3.1.1　报文格式
    6.3.3.1.2　信息点标识定义
    6.3.3.1.3　信息数据标识编码定义
    6.2.3.2　从终端回复无后续帧报文格式
    6.3.3.2.1　报文格式
    6.3.3.2.2　信息点标识定义
    6.3.3.2.3　信息数据标识编码定义
    6.3.3.2.4　数据标识内容定义
    6.3.4　通过级联通道抄读台区总电量
    6.3.4.1　抄读终端台区总电量报文
    6.3.4.1.1　报文格式
    6.3.4.1.2　信息点标识定义
    6.3.4.1.3　信息数据标识编码定义
    6.3.4.1.4　数据标识内容定义
    6.3.4.2　回复抄读台区总电量报文
    6.3.4.2.1　报文格式
    6.3.4.2.2　信息点标识定义
    6.3.4.2.3　信息数据标识编码定义
    6.3.4.2.4　数据标识内容定义
    附 录 A（规范性附录）终 端 参 数 格 式
    A.1　确定/否定
    A.2　通信参数
    A.3　时间参数
    A.4　复位操作
    A.5　告警屏蔽
    A.6　结算日参数
    A.7　身份认证
    A.8　阈值参数
    A.9　抄表参数
    A.9.1　抄表参数数据标识
    A.9.2　有效抄表通道定义
    A.9.3　抄表参数配置表
    A.10　任务参数
    A.10.1　任务参数数据标识
    A.10.2　普通任务参数格式
    A.10.3　中继任务参数格式
    A.10.4　自描述任务数据格式
    A.10.5　任务定义数据格式
    A.10.6　中继任务数据格式
    A.11　运算量参数
    A.12　端口参数
    A.13　级联数据标识
    A.13.1 级联通信参数
    A.13.2 级联控制
    A.14　版本参数
    A.15　负荷管理参数
    A.16　链路接口数据标识
    A.17　测量点控制参数
    A.18　用户自定义数据
    附 录 B（规范性附录）测 量 点 参 数 格 式
    B.1　测量点参数（终端需要保存的测量点参数）
    B.2　电能质量监测参数
    附 录 C（规范性附录）测 量 点 数 据 格 式
    C.1　终端特有数据
    C.2　测量点当前数据
    C.3　测量点历史日数据
    C.4　测量点历史月数据
    C.5　状态字
    C.5.1　终端状态字
    C.5.2　电能表运行状态字1~7
    附 录 D（规范性附录）告 警 数 据
    D.1　告警数据标识编码
    D.2　告警数据的数据内容
    附 录 E（规范性附录）事 件 记 录
    E.1　事件记录标识编码
    E.2　事件记录的数据内容
    附 录 F（规范性附录）出 错 否 定 代 码 ERR
    F.1　错误代码定义
    附 录 G（规范性附录）文 件 传 输
    G.1　数据标识编码定义
    G.2　数据标识内容
    G.3　文件传输的流程
    附 录 H（规范性附录）中 继 转 发
    H.1　中继数据标识编码
    附 录 I（规范性附录）压 缩 规 范
    附 录 J（规范性附录）远程软件升级流程时序图

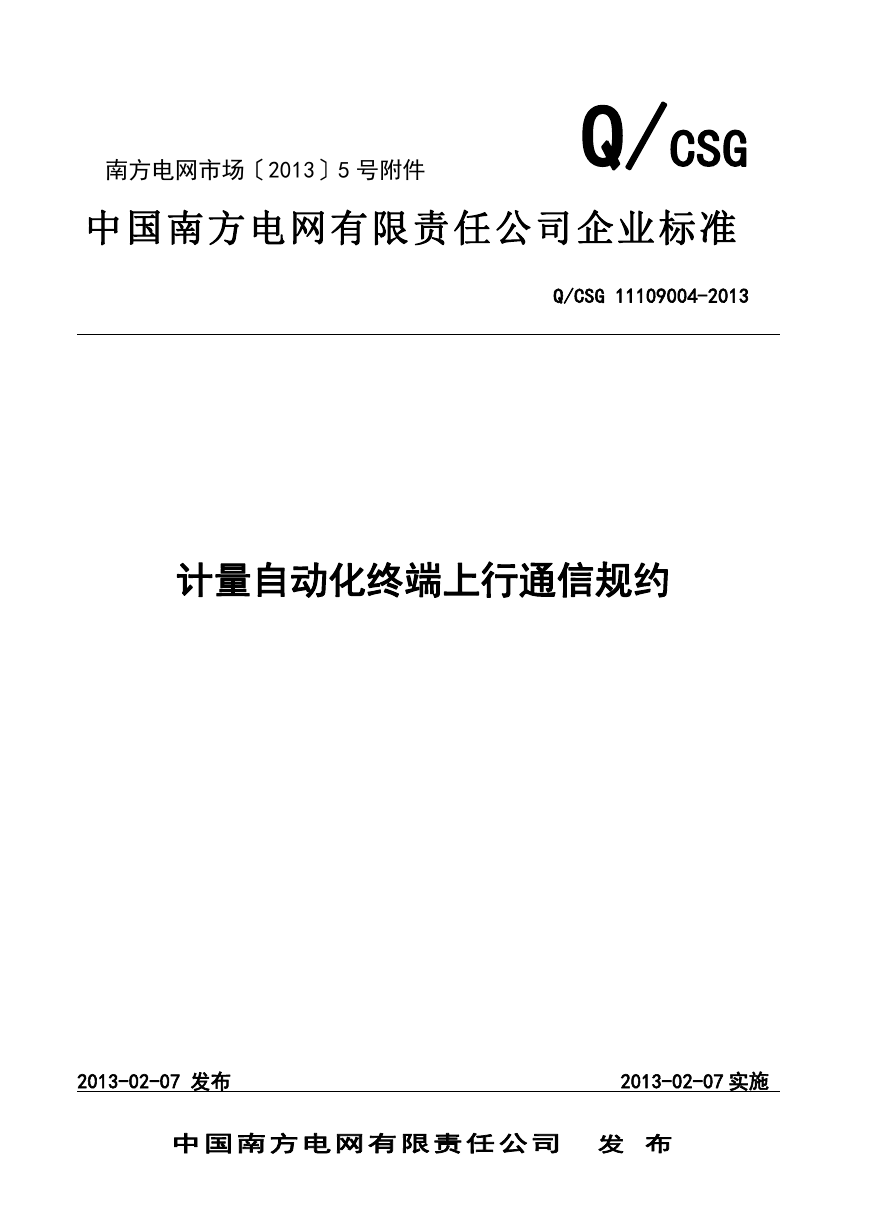

    南方电网市场〔2013〕5 号附件 Q/CSG 中国南方电网有限责任公司企业标准 Q/CSG 11109004-2013 计量自动化终端上行通信规约 2013-02-07 发布 2013-02-07 实施 中 国南方电网有 限责任公司 发 布

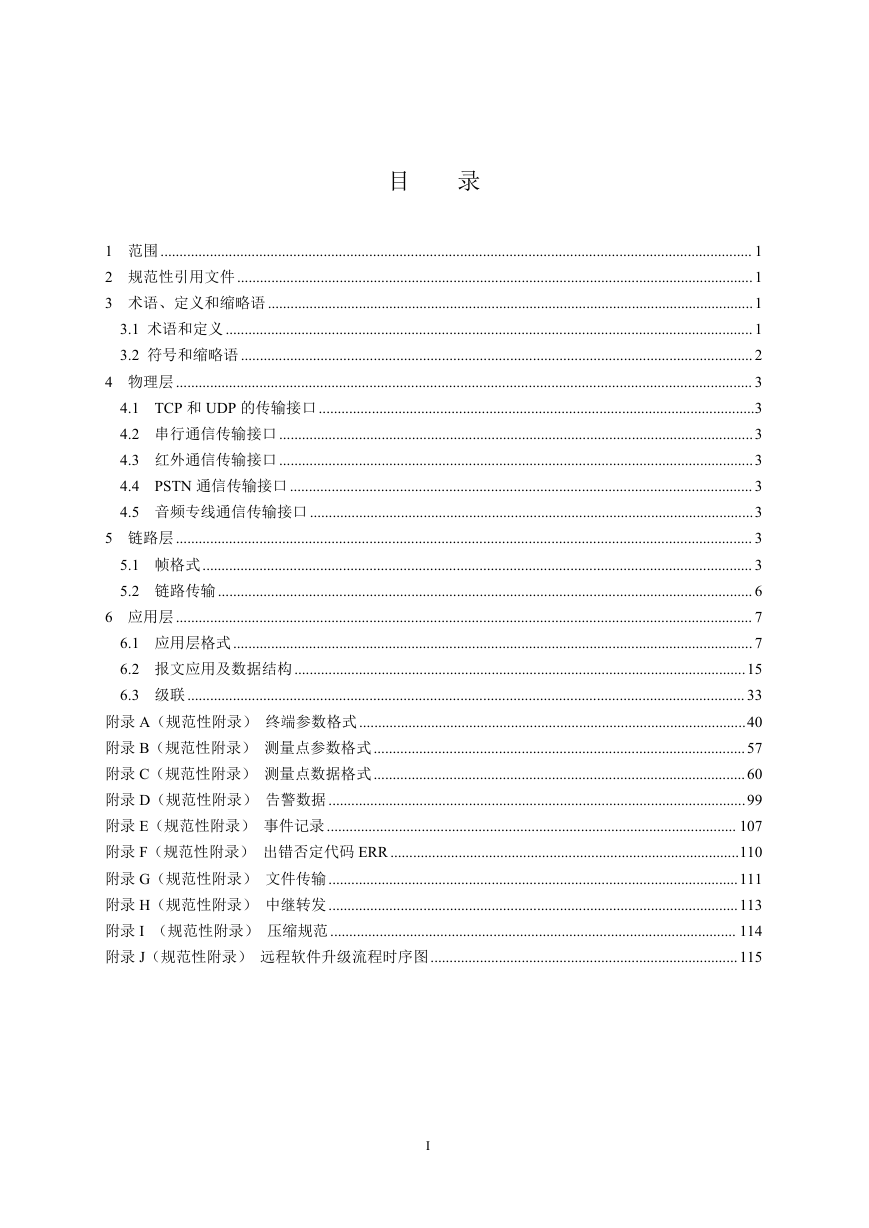

    目 录 1 范围 ............................................................................................................................................................ 1 2 规范性引用文件 ........................................................................................................................................1 3 术语、定义和缩略语 ................................................................................................................................1 3.1 术语和定义 ........................................................................................................................................... 1 3.2 符号和缩略语 ....................................................................................................................................... 2 4 物理层 ........................................................................................................................................................ 3 4.1 TCP 和 UDP 的传输接口...................................................................................................................3 4.2 串行通信传输接口 .............................................................................................................................3 4.3 红外通信传输接口 .............................................................................................................................3 4.4 PSTN 通信传输接口 .......................................................................................................................... 3 4.5 音频专线通信传输接口 .....................................................................................................................3 5 链路层 ........................................................................................................................................................ 3 5.1 帧格式................................................................................................................................................. 3 5.2 链路传输 ............................................................................................................................................. 6 6 应用层 ........................................................................................................................................................ 7 6.1 应用层格式......................................................................................................................................... 7 6.2 报文应用及数据结构.......................................................................................................................15 6.3 级联 ................................................................................................................................................... 33 附录 A（规范性附录） 终端参数格式 ......................................................................................................40 附录 B（规范性附录） 测量点参数格式 ..................................................................................................57 附录 C（规范性附录） 测量点数据格式 ..................................................................................................60 附录 D（规范性附录） 告警数据 ..............................................................................................................99 附录 E（规范性附录） 事件记录 ............................................................................................................ 107 附录 F（规范性附录） 出错否定代码 ERR ............................................................................................110 附录 G（规范性附录） 文件传输 ............................................................................................................111 附录 H（规范性附录） 中继转发 ............................................................................................................113 附录 I （规范性附录） 压缩规范 ........................................................................................................... 114 附录 J（规范性附录） 远程软件升级流程时序图.................................................................................115 I

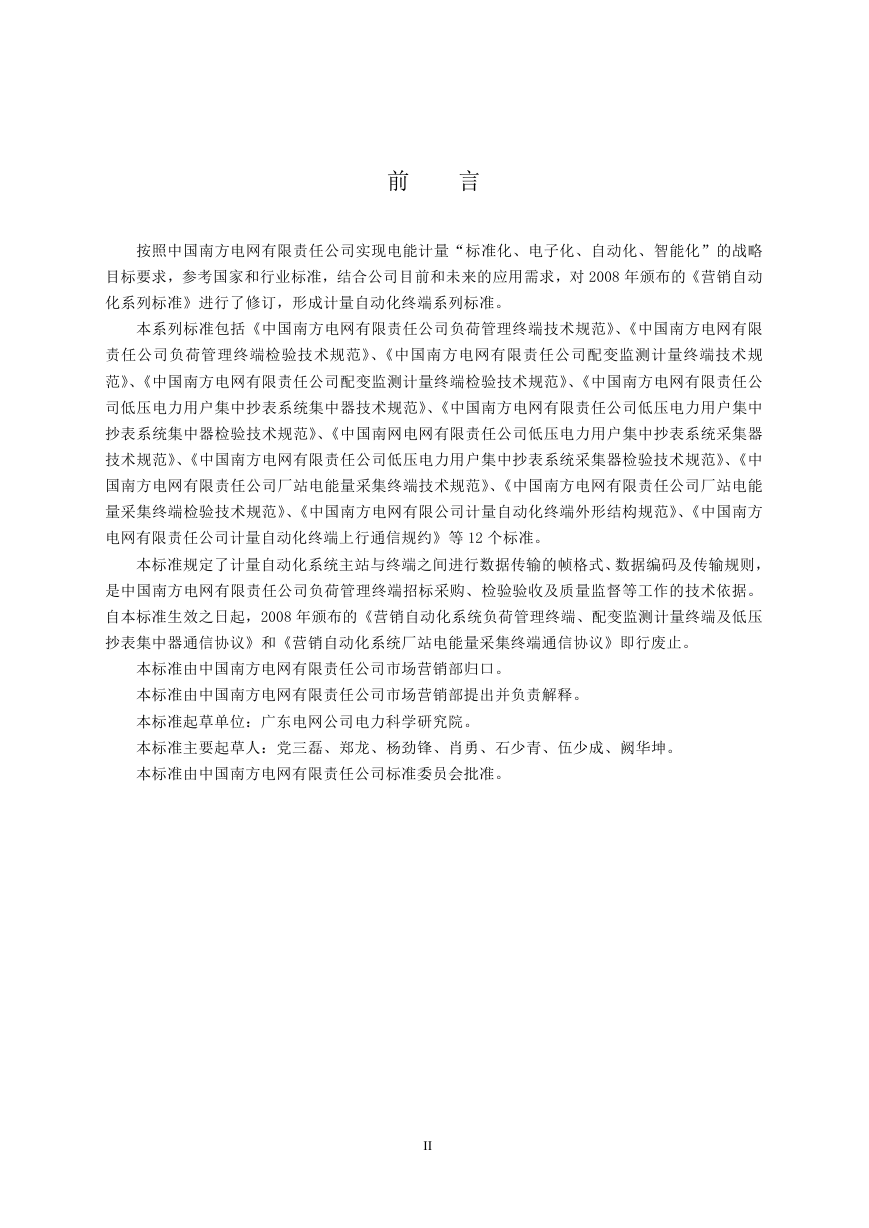

    前 言 按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略 目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对 2008 年颁布的《营销自动 化系列标准》进行了修订，形成计量自动化终端系列标准。 本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限 责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规 范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公 司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中 抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器 技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中 国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能 量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方 电网有限责任公司计量自动化终端上行通信规约》等 12 个标准。 本标准规定了计量自动化系统主站与终端之间进行数据传输的帧格式、数据编码及传输规则， 是中国南方电网有限责任公司负荷管理终端招标采购、检验验收及质量监督等工作的技术依据。 自本标准生效之日起，2008 年颁布的《营销自动化系统负荷管理终端、配变监测计量终端及低压 抄表集中器通信协议》和《营销自动化系统厂站电能量采集终端通信协议》即行废止。 本标准由中国南方电网有限责任公司市场营销部归口。 本标准由中国南方电网有限责任公司市场营销部提出并负责解释。 本标准起草单位：广东电网公司电力科学研究院。 本标准主要起草人：党三磊、郑龙、杨劲锋、肖勇、石少青、伍少成、阙华坤。 本标准由中国南方电网有限责任公司标准委员会批准。 II
    Q/CSG 11109004-2013 中国南方电网有限责任公司计量自动化终端上行通信规约 1 范围 本部分规定了计量自动化系统主站和终端之间进行数据传输的帧格式、数据编码及传输规则。 本部分适用于点对点、多点共线及一点对多点的通信方式，适用于主站对终端执行主从问答方式 以及终端主动上传方式的通信。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方 研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 2312-1980 信息交换用汉字编码字符集 基本集 GB/T 2260-2007 中华人民共和国行政区划代码 GB 18030-2000 信息技术 信息交换用汉字编码字符集 基本集的扩充 GB/T 18657.1-2002 远动设备及系统 第 5 部分 传输规约 第 1 篇 传输帧格式 GB/T 18657.2-2002 远动设备及系统 第 5 部分 传输规约 第 2 篇 链路传输规则 GB/T 18657.3-2002 远动设备及系统 第 5 部分 传输规约 第 3 篇 应用数据的一般结构 GB/T 15148-2008 电力负荷管理系统技术规范 DL/T 533-2007 电力负荷管理终端 DL/T 645-2007 多功能电能表通信协议 3 术语、定义和缩略语 3.1 术语和定义 下列术语和定义适用于本部分。 3.1.1 终端地址 terminal address 系统中终端设备的地址编码，简称终端地址。 3.1.2 系统广播地址 system broadcast address 系统中所有终端都应该响应的地址编码。 3.1.3 主站地址 master station address 主站中具有通信需求的对象（如工作站、应用功能模块等）的编码。 3.1.4 前置机 front end processor 负责通过各种通信介质和终端进行通信的前置设备，并能在主站其他部分脱离联系后（通讯部分还正常），维持 系统运行的设备。 3.1.5 测量点 measured point 指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多 个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的 逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。 3.1.6 信息点 information point 表示参数或数据的对象信息，如测量点、控制轮次、直流模拟量分路等。 3.1.7 任务 task 规定终端在指定时间或条件下执行所需的操作序列。 3.1.8 中继命令 forward 终端将收到的中继命令中的中继报文内容不做任何解释发给下属设备，然后将下属设备返回的结 果不加任何解释封装到中继命令返回结构中。 1
    3.1.9 中继任务 forward task 规定终端在指定时间执行的中继命令，命令在任务中指定，结果由终端保存后返回到主站。 3.1.10 通信流量 communication flow 指由终端以本数据传输协议完整报文帧为基础统计的，与主站间的接收与发送报文帧的累计字节数。 3.1.11 规约版本号 protocol version 规约版本号表示本规约文本当前的版本号。本规约每次修订都需要更改规约版本号。 Q/CSG 11109004-2013 3.2 符号和缩略语 本部分中所使用到的符号和缩略语见表 1。 符号和缩略语 表 1 符号和缩略语 A A1 A2 A3 ACD AFN BCD BIN BS C CON CS DIR FCB FCV FIR FIN L MSA P Pn PRM PSEQ PW RSEQ S SEQ Tp TpV 2 表 示 地址域 地市区县码 终端地址 主站地址 要求访问位 应用层功能码 十进制编码 二进制编码 独立位组合 控制域 请求确认标志位 帧校验和 传输方向位 帧计数位 帧计数有效位 首帧标志：报文的第一帧 末帧标志：报文的最后一帧 长度 主站地址 校验位 信息点标识码 启动标志位 启动帧序号 消息认证码字段 响应帧序号 正负极性位 帧序列域 时间标签 时间标签有效位
    Q/CSG 11109004-2013 4 物理层 4.1 TCP 和 UDP 的传输接口 该类接口的登录链接和心跳检测采用链路测试服务，链路测试周期可设定。 参见 TCP/IP 协议规范。 4.2 串行通信传输接口 字节传输按异步方式进行，它包含 8 个数据位、1 个起始位“0”、1 个偶校验位 P 和 1 个停止位 “1”，定义见图 1： 0 D0 D1 D2 D3 D4 D5 D6 D7 P 1 起始位 8 个数据位 偶校验位 停止位 图 1 串行通信接口定义 4.3 红外通信传输接口 采用红外通信方式实现当地数据传输时，字节格式与串行通信传输格式相同，在发送数据时，在 有效数据帧前加 1~4 个 FEH 作为前导码。 4.4 PSTN 通信传输接口 话音 MODEM 需支持 CCITT V.22bis、V.32bis、V.34、V.90、V.92 标准协议，支持 V.42、MNP 等 纠错协议和 V.42bis、MNP5 等数据压缩协议，通信速率支持 1200bps~56 kbps。 4.5 音频专线通信传输接口 音频专线 MODEM 支持 V.23 标准，中心频率为 1700Hz，发送“1”，频率为 1300Hz，发送“0”，频 率为 2100Hz，通信速率为 300bps~1200bps。 5 链路层 本规范采用 GB/T 18657.3—2002 规定的三层参考模型“增强性能体系结构”。 5.1 帧格式 5.1.1 帧格式定义 本部分采用 GB/T 18657.1 的 6.2.4 条 FT1.2 异步式传输帧格式，定义见图 2： 起始字符（68H） ↑ 长度 L 长度 L 起始字符（68H） 控制域 C 地址域 A 固定长度 的报文头 ↓ 控制域 地址域 链路用户数据 链路用户数据 （应用层） 校验和 CS 帧校验和 结束字符（16H） 图 2 帧格式 用户 数据区 帧的基本单元为 8 位字节。链路层传输顺序为低位在前，高位在后；低字节在前，高字节在后。 5.1.2 长度 L 长度 L 表示用户数据长度，由 2 字节组成，见图 3： D7 D6 D5 D4 D3 D2 D1 D0 3
    D15 D14 D13 D12 D11 D10 D9 D8 图 3 长度定义 Q/CSG 11109004-2013 用户数据长度 L 采用 BIN 编码，是控制域、地址域、链路用户数据（应用层）的字节总数。 采用专用无线数传信道，长度 L 不大于 255； 采用 GPRS/CDMA 传输，长度 L 不大于 1024； 采用网络传输，长度 L 不大于 16383。 5.1.3 控制域 C 控制域 C 表示报文传输方向和所提供的传输服务类型的信息，定义见图 4： D7 D6 D5 D4 下行方向 上行方向 传输方向位 启动标志位 DIR PRM 帧计数位 FCB 帧计数有效位 FCV 要求访问位 ACD 保留 D3~D0 功能码 图 4 控制字定义 5.1.3.1 传输方向位 DIR DIR=0：表示此帧报文是由主站发出的下行报文； DIR=1：表示此帧报文是由终端发出的上行报 文。 5.1.3.2 启动标志位 PRM PRM =1：表示此帧报文来自启动站；PRM =0：表示此帧报文来自从动站。 5.1.3.3 帧计数位 FCB 当帧计数有效位 FCV=1 时，FCB 表示每个站连续的发送/确认或者请求/响应服务的变化位。FCB 位用来防止信息传输的丢失和重复。 启动站向同一从动站传输新的发送/确认或请求/响应传输服务时，将 FCB 取相反值。启动站保存 每一个从动站 FCB 值，若超时未收到从动站的报文，或接收出现差错，则启动站不改变 FCB 的状态， 重复原来的发送/确认或者请求/响应服务。 复位命令中的 FCB=0，从动站接收复位命令后将 FCB 置“0”。 5.1.3.4 请求访问位 ACD ACD 位用于上行响应报文中。ACD=1 表示终端有告警数据等待访问，主站在本次通信服务结束后 可以发起召读告警数据；ACD=0 表示终端无告警数据等待访问。 ACD 置“1”和置“0”规则： 自上次收到报文后发生新的告警并且主动上送不成功，ACD 位置“1”； 收到主站请求告警报文并执行后，ACD 位置“0”。 5.1.3.5 帧计数有效位 FCV FCV=1：表示 FCB 位有效；FCV=0：表示 FCB 位无效。 5.1.3.6 功能码 当启动标志位 PRM =1 时，功能码定义见表 2： 表 2 功能码定义（PRM=1） 功能码 0 1 2~3 4 5~8 4 帧类型 —— 发送∕确认 —— 发送∕无回答 —— 服务功能 备用 复位命令 备用 用户数据 备用
    9 10 11 12~15 请求∕响应帧 请求∕响应帧 请求∕响应帧 —— 当启动标志位 PRM =0 时，功能码定义见表 3： 表 3 功能码定义（PRM=0） Q/CSG 11109004-2013 链路测试 请求 1 级数据 请求 2 级数据 备用 功能码 0 1~7 8 9 10 11 12~15 帧类型 确认 —— 响应帧 响应帧 —— 响应帧 —— 服务功能 认可 备用 用户数据 否定：无所召唤的数据 备用 链路状态 备用 本部分规定： 启动站功能码 10（请求 1 级数据）用于应用层请求确认（CON=1）的链路传输，应用层请求确认 标志见本部分 6.1.2.4。 启动站功能码 11（请求 2 级数据）用于应用层请求数据的链路传输。 5.1.4 地址域 A 5.1.4.1 地址域格式 地址域由地市区县码 A1、终端地址 A2、主站地址组成，格式见表 4： 表 4 地址域格式 地址域 省地市区县码 A1 终端地址 A2 主站地址 A3 数据格式 字节数 BCD BIN BIN 3 3 1 5.1.4.2 省地市区县码 A1 省地市区县码按 GB 2260-2007 的规定执行。 当此通信的最终发起端和接收端为终端时，省地市区县码表示终端所属的省份、地市以及区县， A1 的高字节表示省份、中间字节表示地市码，低字节表示区县码。 5.1.4.3 终端地址 A2 终端地址 A2 选址范围为 1~16777216。A2=000000H 为无效地址，A2=FFFFFFH 时表示系统广播地址。 5.1.4.4 主站地址 A3 A3 的 D0~D7 组成 0~255 个主站地址 MSA。 主站启动的发送帧的 MSA 应为非零值，其终端响应帧的 MSA 应与主站发送帧的 MSA 相同。 终端启动发送帧的 MSA 应为零，其主站响应帧的 MSA 也应为零。 5.1.5 帧校验和 帧校验和是用户数据区所有字节的八位位组算术和，不考虑溢出位。用户数据区包括控制域、地 址域、链路用户数据（应用层）三部分。 5
