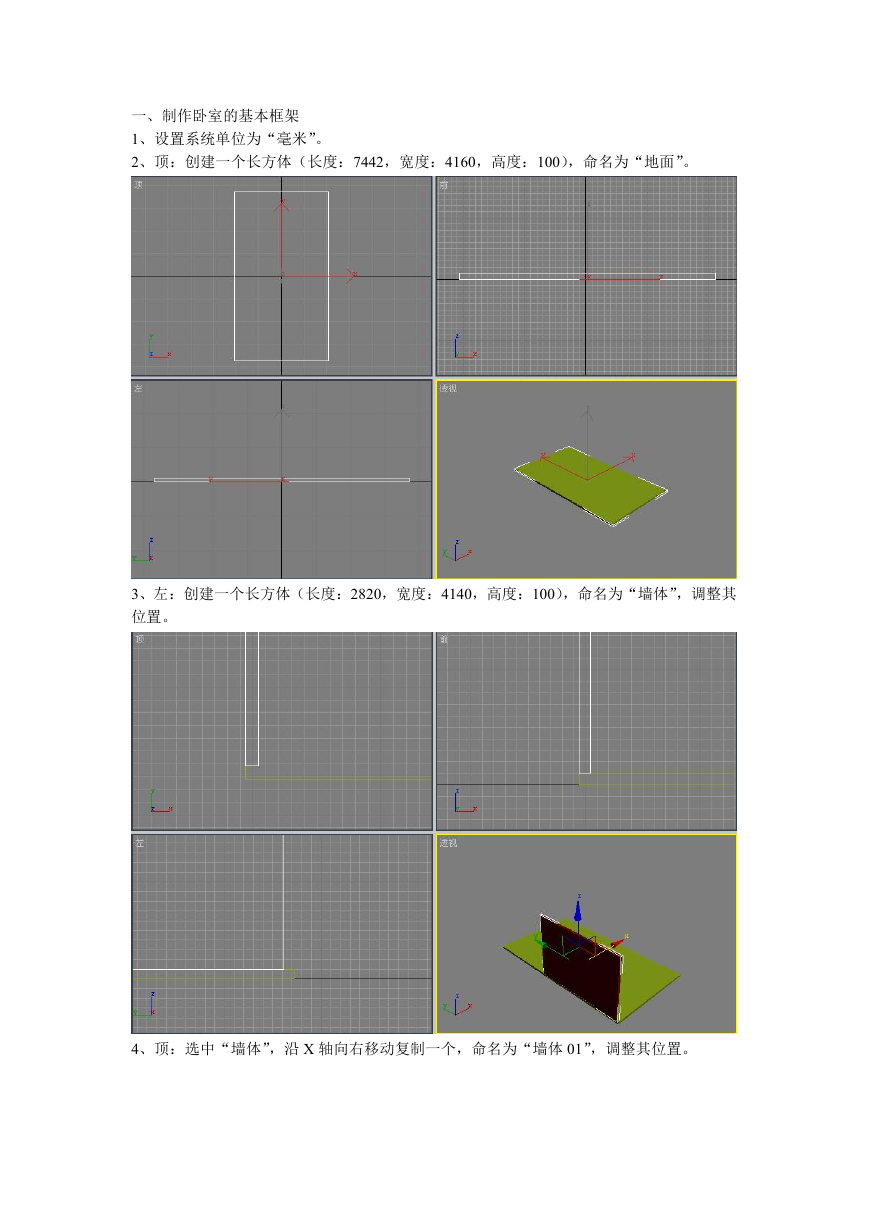

    一、制作卧室的基本框架 1、设置系统单位为“毫米”。 2、顶：创建一个长方体（长度：7442，宽度：4160，高度：100），命名为“地面”。 3、左：创建一个长方体（长度：2820，宽度：4140，高度：100），命名为“墙体”，调整其 位置。 4、顶：选中“墙体”，沿 X 轴向右移动复制一个，命名为“墙体 01”，调整其位置。

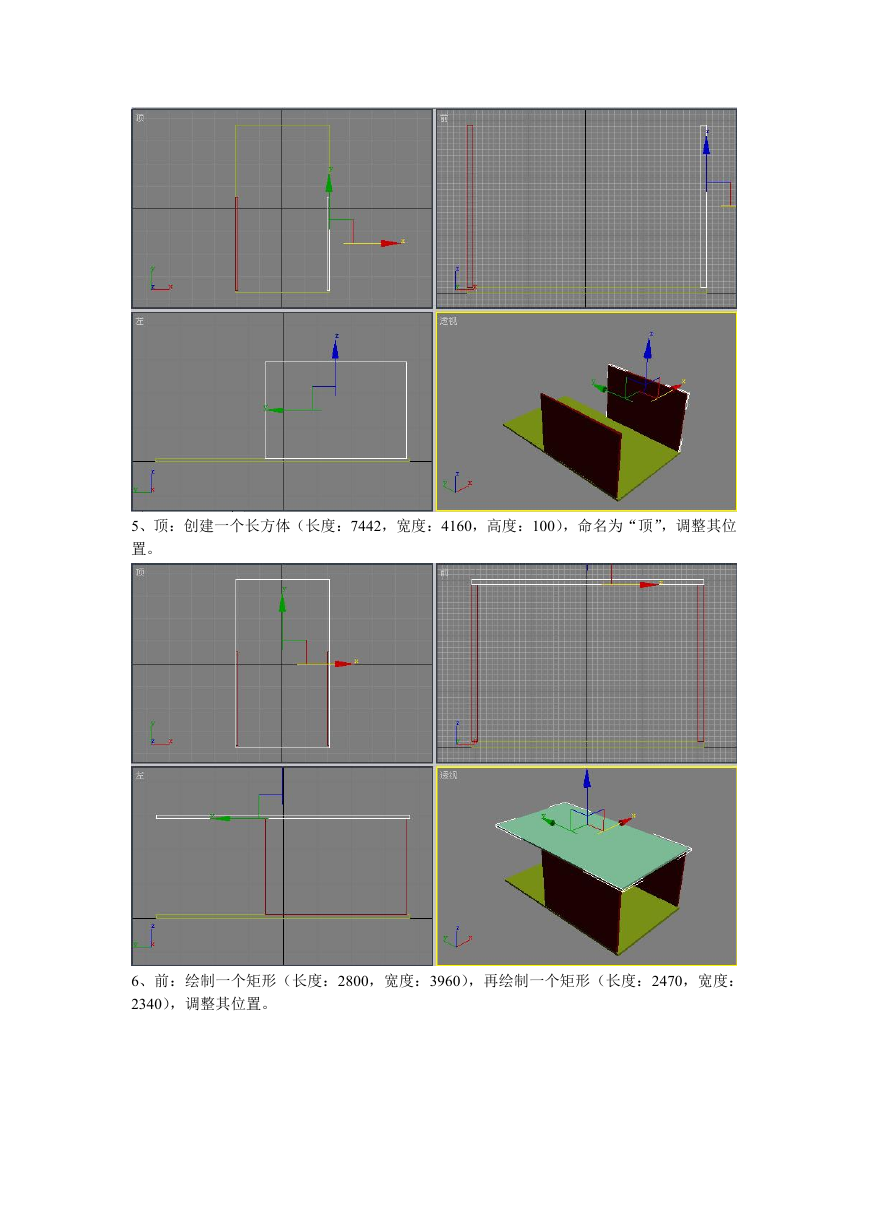

    5、顶：创建一个长方体（长度：7442，宽度：4160，高度：100），命名为“顶”，调整其位 置。 6、前：绘制一个矩形（长度：2800，宽度：3960），再绘制一个矩形（长度：2470，宽度： 2340），调整其位置。

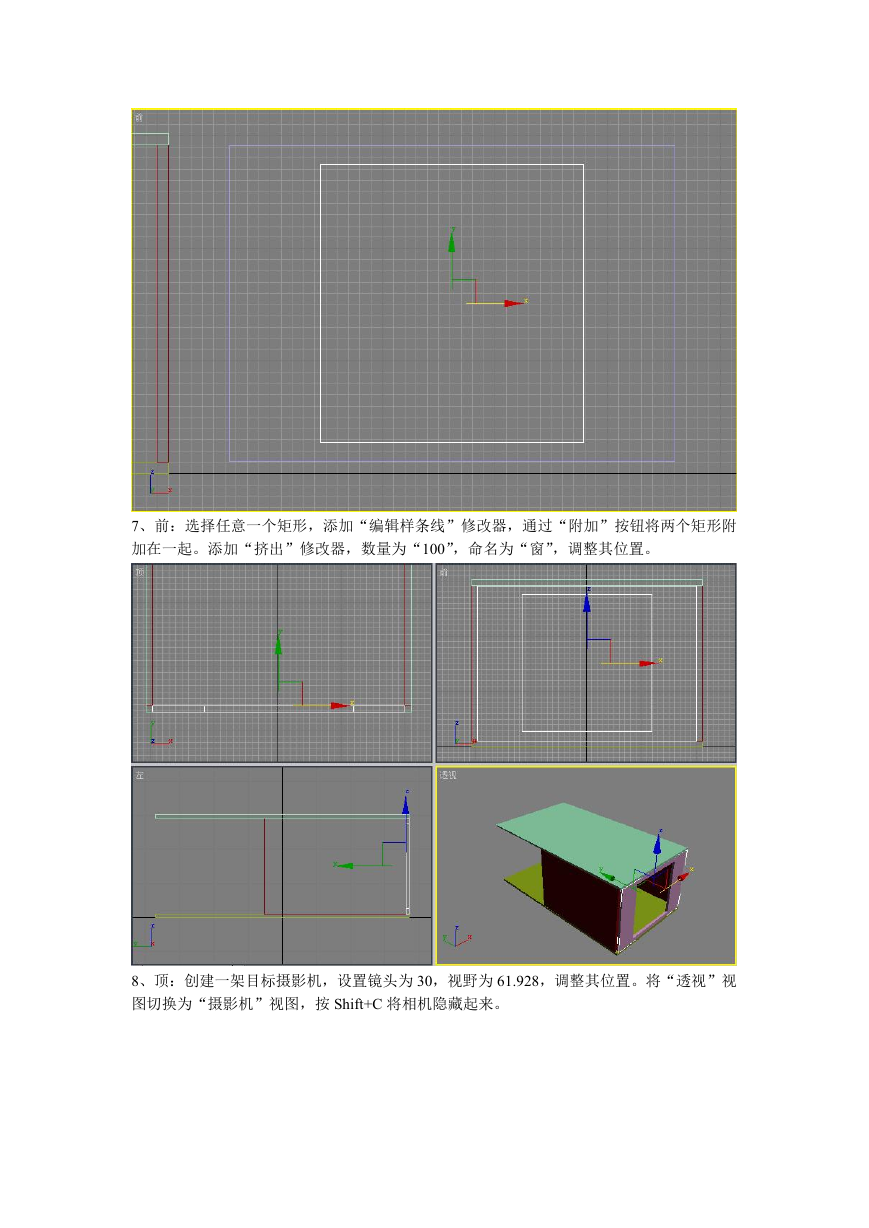

    7、前：选择任意一个矩形，添加“编辑样条线”修改器，通过“附加”按钮将两个矩形附 加在一起。添加“挤出”修改器，数量为“100”，命名为“窗”，调整其位置。 8、顶：创建一架目标摄影机，设置镜头为 30，视野为 61.928，调整其位置。将“透视”视 图切换为“摄影机”视图，按 Shift+C 将相机隐藏起来。

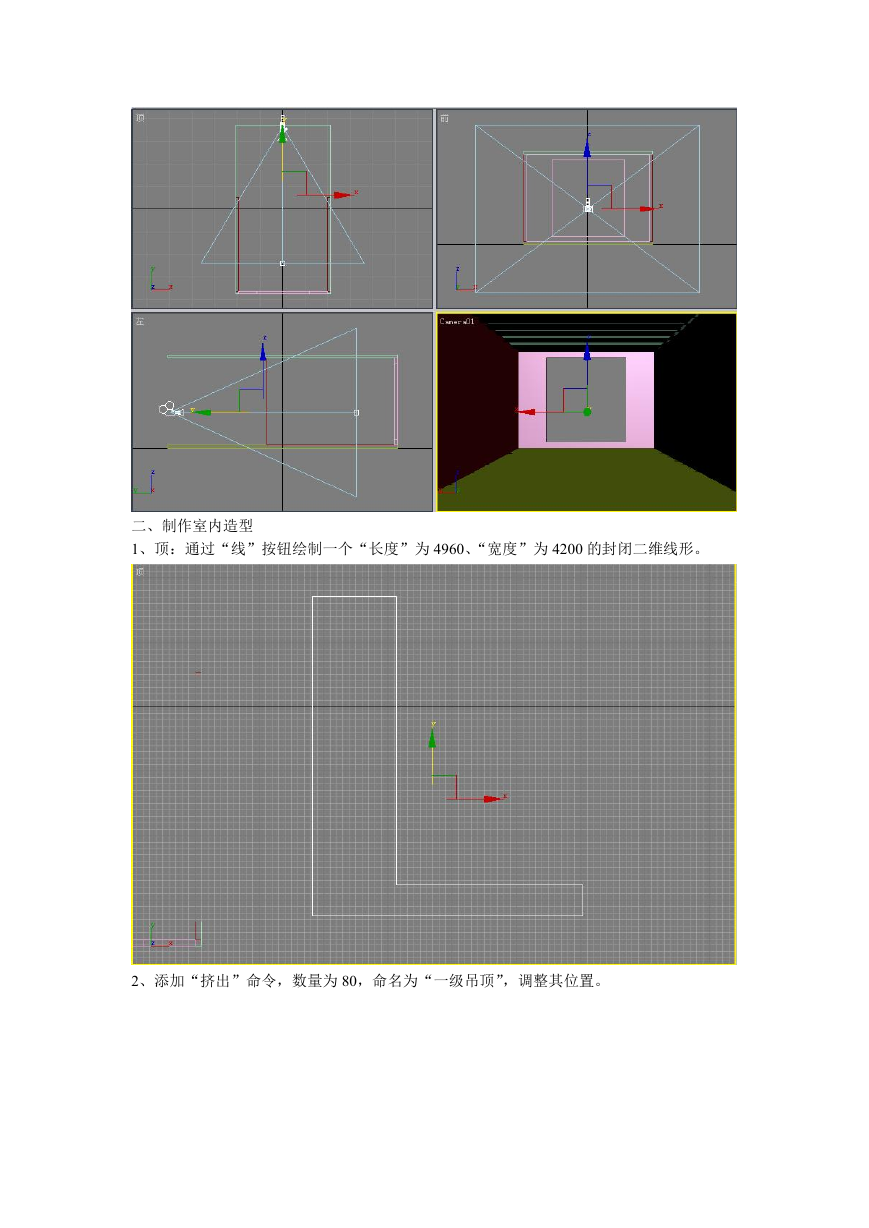

    二、制作室内造型 1、顶：通过“线”按钮绘制一个“长度”为 4960、“宽度”为 4200 的封闭二维线形。 2、添加“挤出”命令，数量为 80，命名为“一级吊顶”，调整其位置。

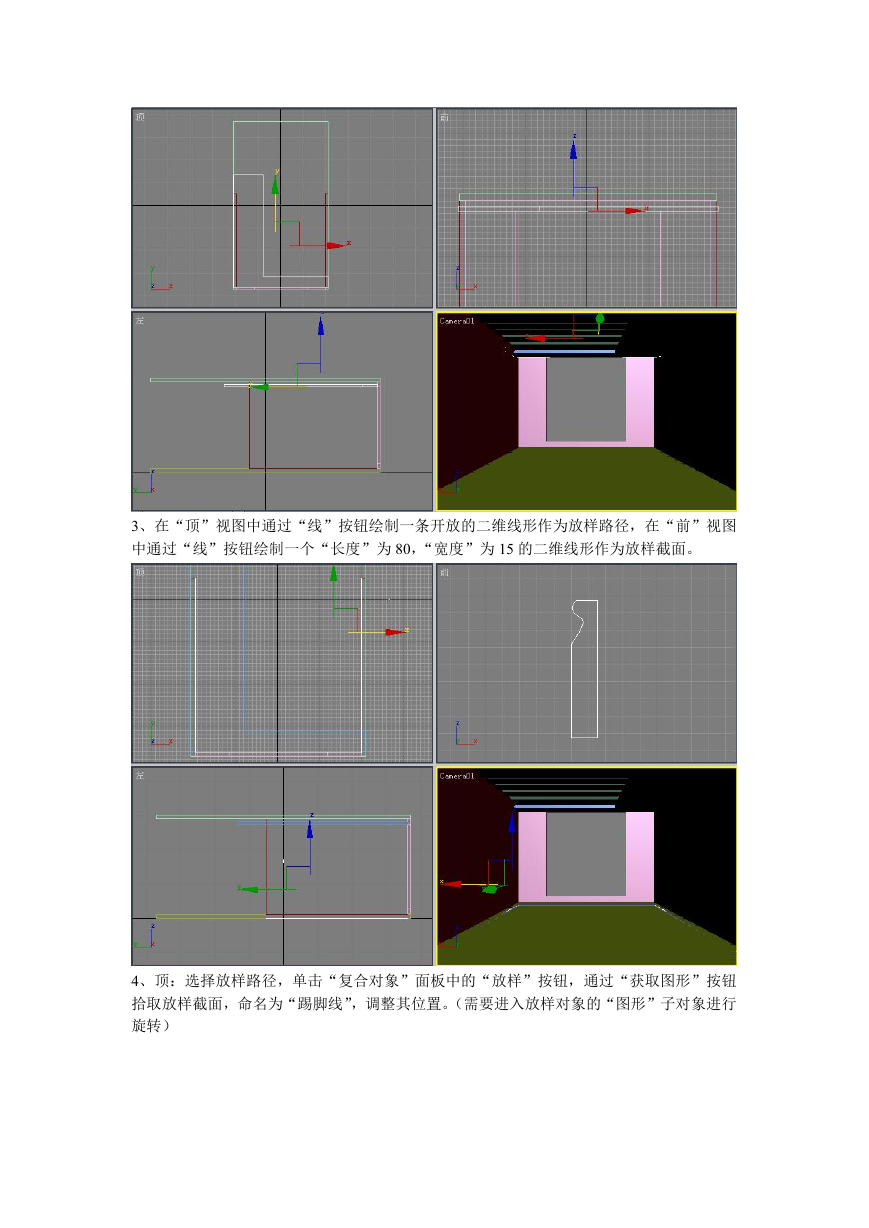

    3、在“顶”视图中通过“线”按钮绘制一条开放的二维线形作为放样路径，在“前”视图 中通过“线”按钮绘制一个“长度”为 80，“宽度”为 15 的二维线形作为放样截面。 4、顶：选择放样路径，单击“复合对象”面板中的“放样”按钮，通过“获取图形”按钮 拾取放样截面，命名为“踢脚线”，调整其位置。（需要进入放样对象的“图形”子对象进行 旋转）

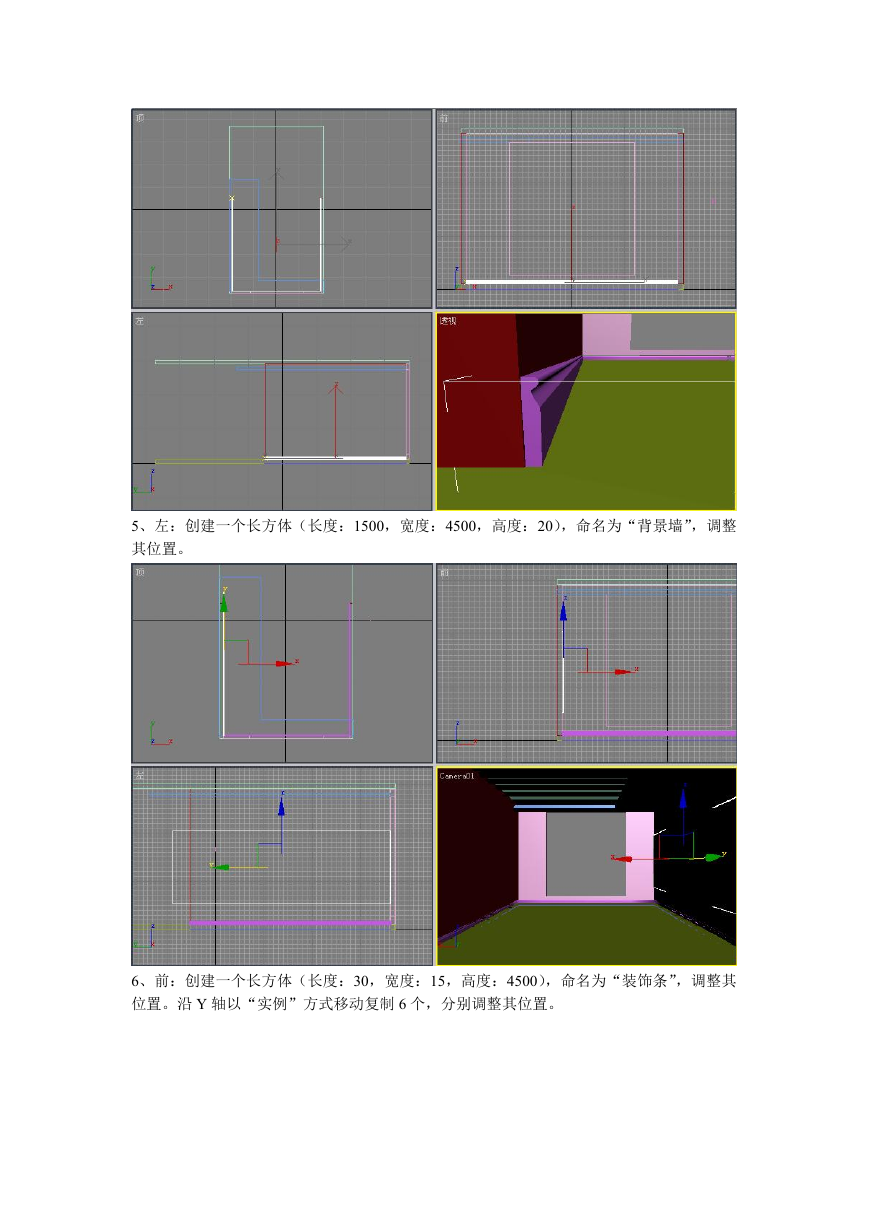

    5、左：创建一个长方体（长度：1500，宽度：4500，高度：20），命名为“背景墙”，调整 其位置。 6、前：创建一个长方体（长度：30，宽度：15，高度：4500），命名为“装饰条”，调整其 位置。沿 Y 轴以“实例”方式移动复制 6 个，分别调整其位置。

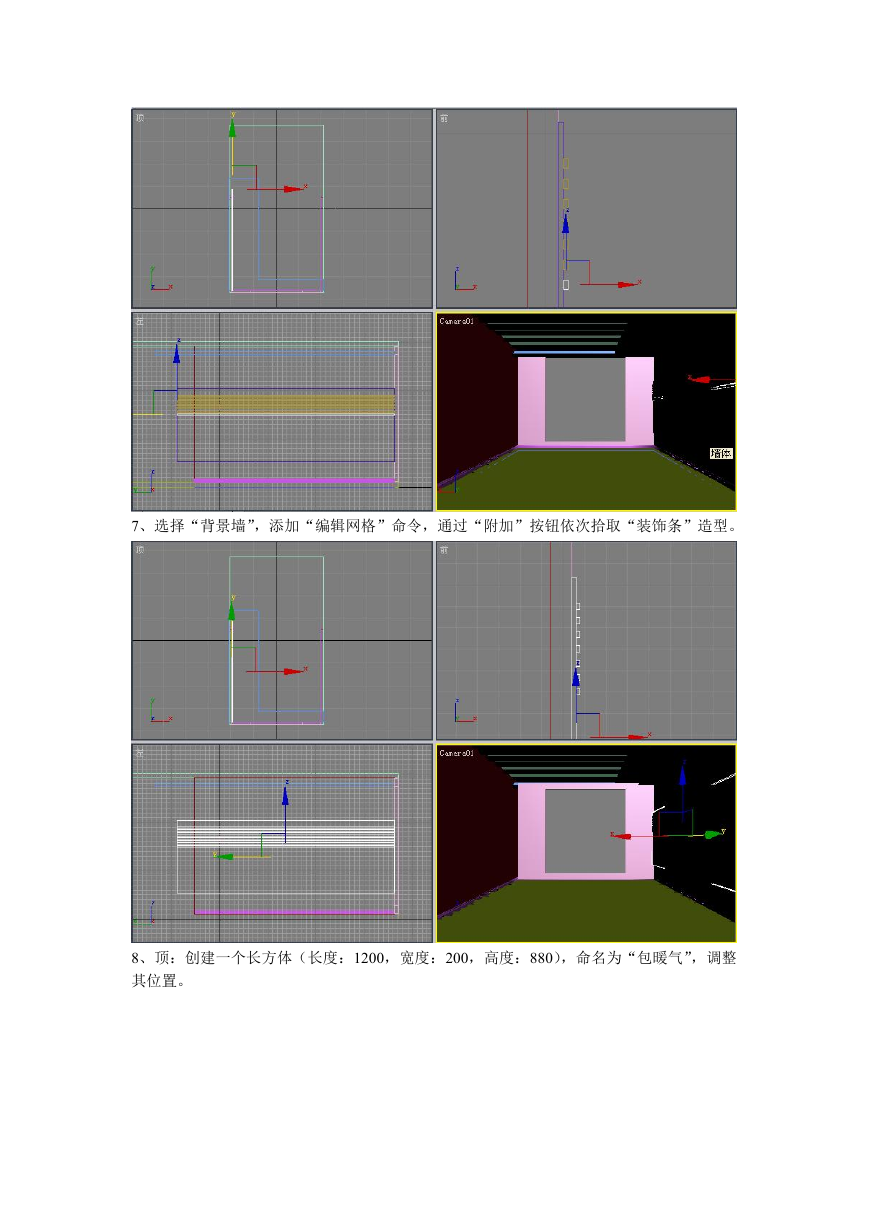

    7、选择“背景墙”，添加“编辑网格”命令，通过“附加”按钮依次拾取“装饰条”造型。 8、顶：创建一个长方体（长度：1200，宽度：200，高度：880），命名为“包暖气”，调整 其位置。
    9、选择“包暖气”，按 Ctrl+V 克隆，以“复制”方式复制 1 个（长度：1260，宽度：260， 高度：30），命名为“包暖气台面”，调整其位置。 10、左：创建一个长方体（长度：1460，宽度：4490，高度：30），命名为“电视墙”，调整 其位置。
