    MicroColor ServHA Mirror for Windows 前序配置手册
    一、 规划高可用集群
    1.1硬件连线（拓扑图）
    1.2操作系统准备
    1.3高可用集群软件准备
    1.4网络IP规划
    1.4.1 连线
    1.4.2 IP分配
    1.4.3 参考节点IP
    1.5仲裁盘规划
    1.6镜像分区规划
    二、 防火墙配置
    三、 初始化镜像盘
    四、 安装ServHA软件
    五、 配置ServHA软件
    5.1连入集群
    5.2配置心跳
    5.2.1 参考IP配置
    5.2.2应用全局心跳配置
    5.2.3创建心跳连接
    5.3创建镜像包
    5.4创建资源树
    六、注意事项

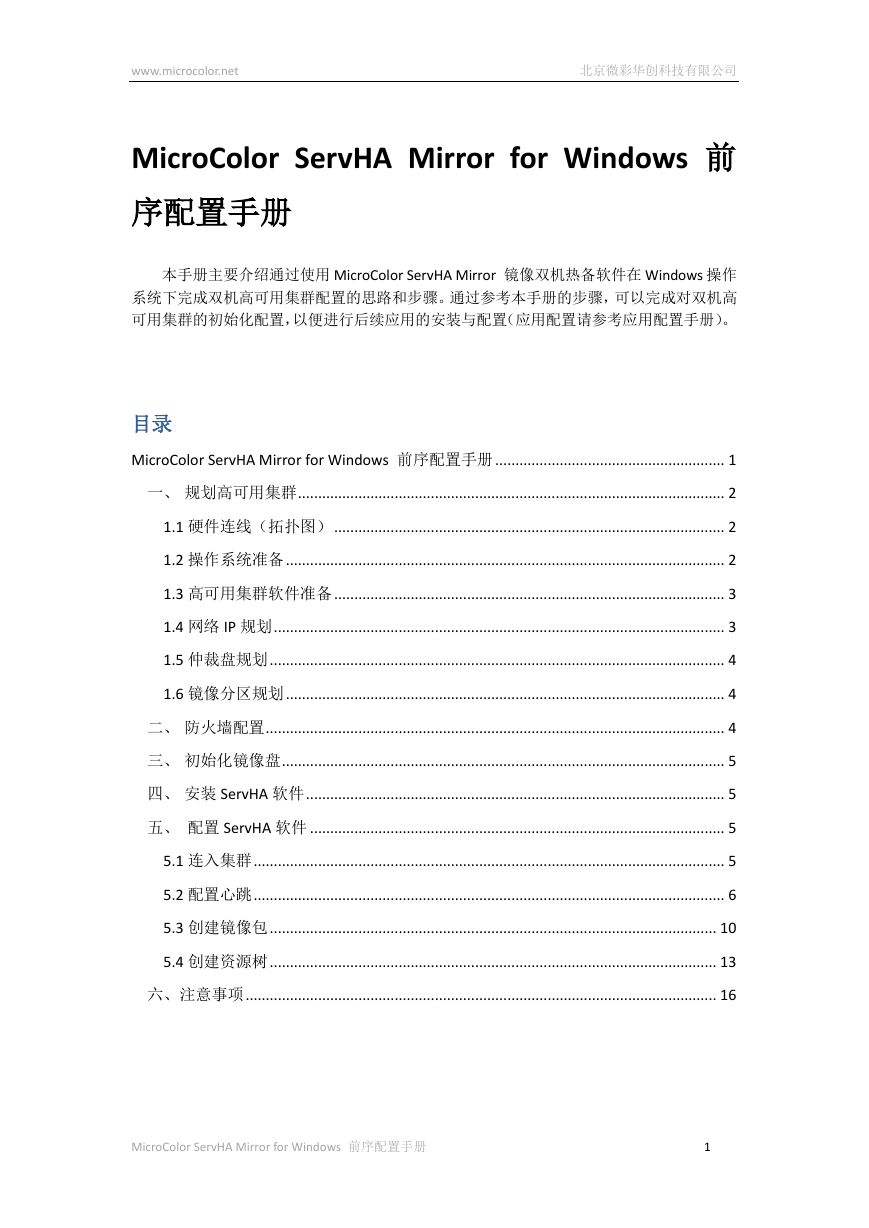

    www.microcolor.net 北京微彩华创科技有限公司 MicroColor ServHA Mirror for Windows 前 序配置手册 本手册主要介绍通过使用 MicroColor ServHA Mirror 镜像双机热备软件在 Windows 操作 系统下完成双机高可用集群配置的思路和步骤。通过参考本手册的步骤，可以完成对双机高 可用集群的初始化配置，以便进行后续应用的安装与配置（应用配置请参考应用配置手册）。 目录 MicroColor ServHA Mirror for Windows 前序配置手册 ......................................................... 1 一、 规划高可用集群 .......................................................................................................... 2 1.1 硬件连线（拓扑图） ................................................................................................. 2 1.2 操作系统准备 ............................................................................................................. 2 1.3 高可用集群软件准备 ................................................................................................. 3 1.4 网络 IP 规划 ................................................................................................................ 3 1.5 仲裁盘规划 ................................................................................................................. 4 1.6 镜像分区规划 ............................................................................................................. 4 二、 防火墙配置 .................................................................................................................. 4 三、 初始化镜像盘 .............................................................................................................. 5 四、 安装 ServHA 软件 ........................................................................................................ 5 五、 配置 ServHA 软件 ....................................................................................................... 5 5.1 连入集群 ..................................................................................................................... 5 5.2 配置心跳 ..................................................................................................................... 6 5.3 创建镜像包 ............................................................................................................... 10 5.4 创建资源树 ............................................................................................................... 13 六、注意事项 ..................................................................................................................... 16 MicroColor ServHA Mirror for Windows 前序配置手册 1

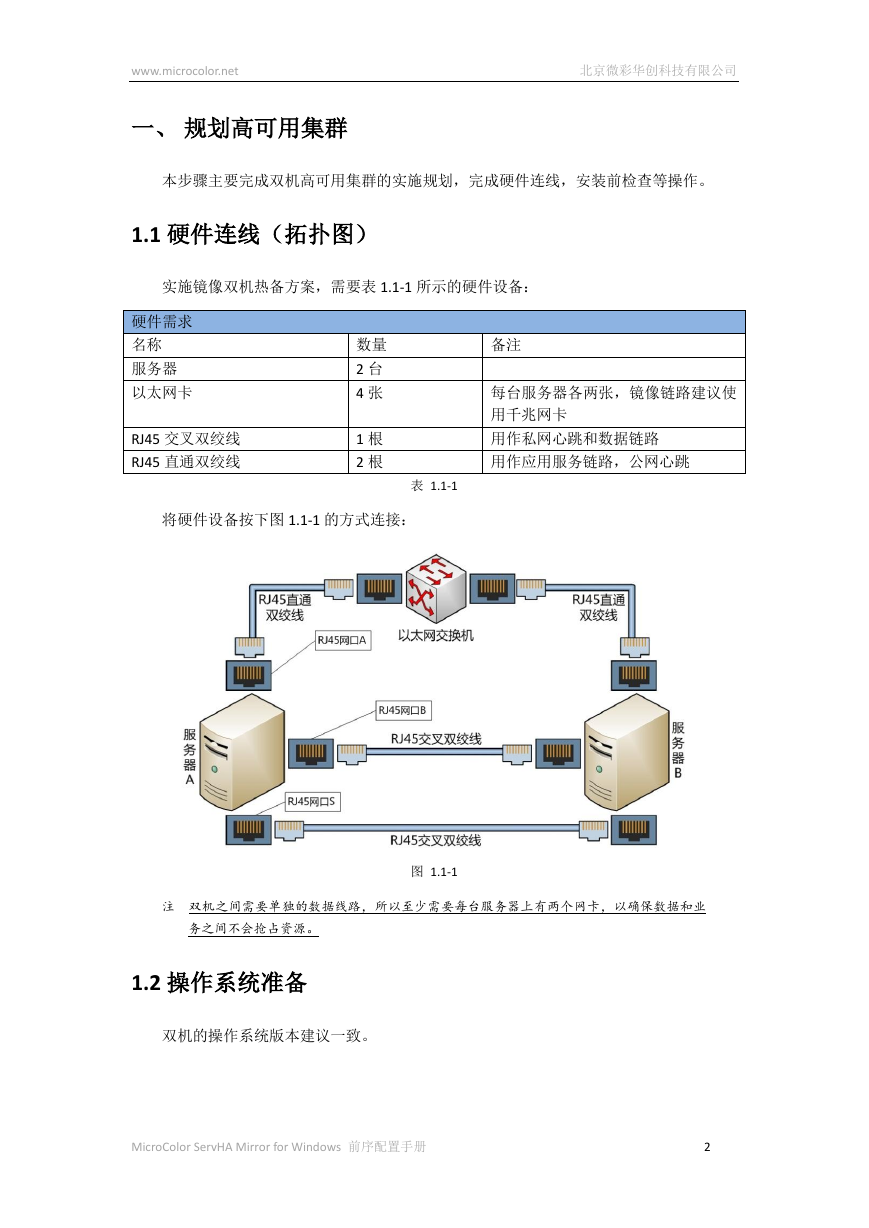

    www.microcolor.net 北京微彩华创科技有限公司 一、 规划高可用集群 本步骤主要完成双机高可用集群的实施规划，完成硬件连线，安装前检查等操作。 1.1 硬件连线（拓扑图） 实施镜像双机热备方案，需要表 1.1-1 所示的硬件设备： 硬件需求 名称 服务器 以太网卡 RJ45 交叉双绞线 RJ45 直通双绞线 数量 2 台 4 张 1 根 2 根 备注 每台服务器各两张，镜像链路建议使 用千兆网卡 用作私网心跳和数据链路 用作应用服务链路，公网心跳 将硬件设备按下图 1.1-1 的方式连接： 表 1.1-1 图 1.1-1 注 双机之间需要单独的数据线路，所以至少需要每台服务器上有两个网卡，以确保数据和业 务之间不会抢占资源。 1.2 操作系统准备 双机的操作系统版本建议一致。 MicroColor ServHA Mirror for Windows 前序配置手册 2

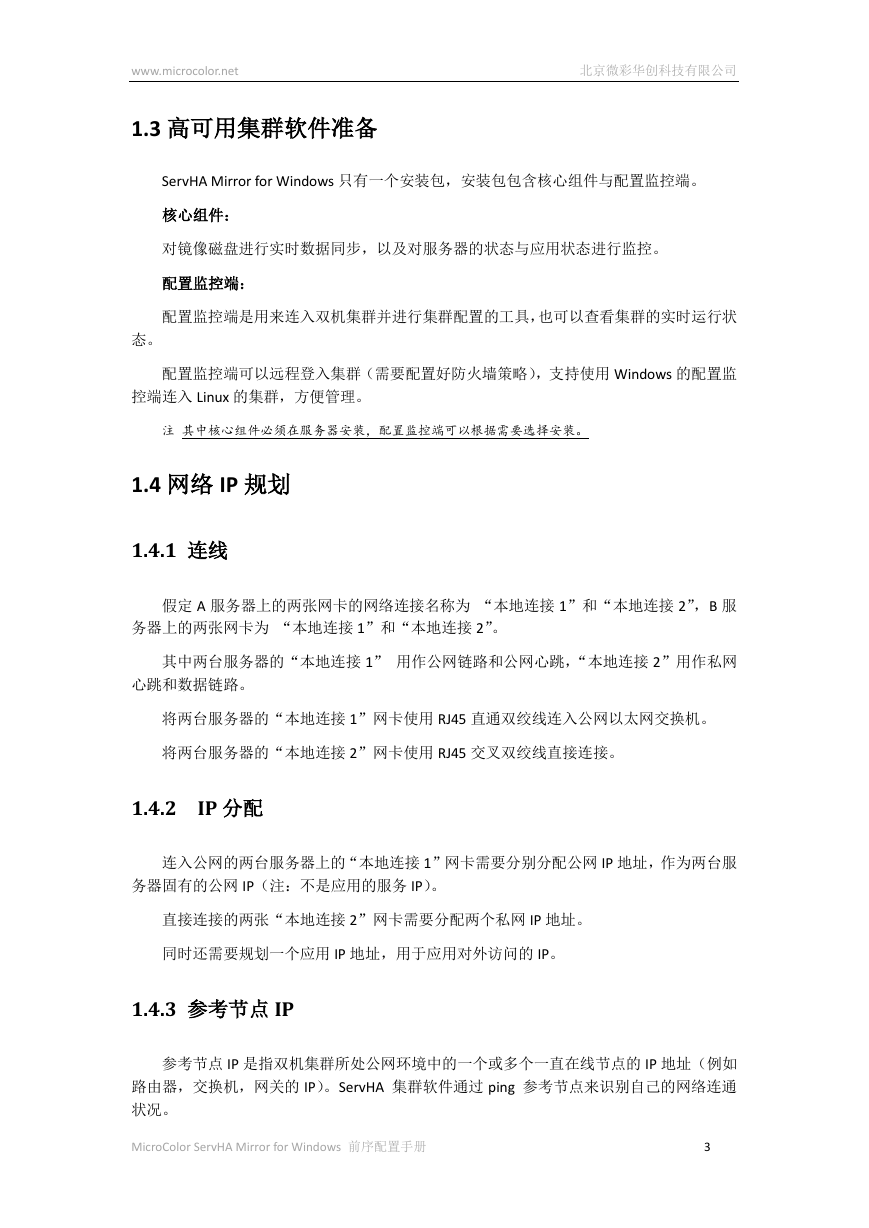

    www.microcolor.net 北京微彩华创科技有限公司 1.3 高可用集群软件准备 ServHA Mirror for Windows 只有一个安装包，安装包包含核心组件与配置监控端。 核心组件： 对镜像磁盘进行实时数据同步，以及对服务器的状态与应用状态进行监控。 配置监控端： 配置监控端是用来连入双机集群并进行集群配置的工具，也可以查看集群的实时运行状 态。 配置监控端可以远程登入集群（需要配置好防火墙策略），支持使用 Windows 的配置监 控端连入 Linux 的集群，方便管理。 注 其中核心组件必须在服务器安装，配置监控端可以根据需要选择安装。 1.4 网络 IP 规划 1.4.1 连线 假定 A 服务器上的两张网卡的网络连接名称为 “本地连接 1”和“本地连接 2”，B 服 务器上的两张网卡为 “本地连接 1”和“本地连接 2”。 其中两台服务器的“本地连接 1” 用作公网链路和公网心跳，“本地连接 2”用作私网 心跳和数据链路。 将两台服务器的“本地连接 1”网卡使用 RJ45 直通双绞线连入公网以太网交换机。 将两台服务器的“本地连接 2”网卡使用 RJ45 交叉双绞线直接连接。 1.4.2 IP 分配 连入公网的两台服务器上的“本地连接 1”网卡需要分别分配公网 IP 地址，作为两台服 务器固有的公网 IP（注：不是应用的服务 IP）。 直接连接的两张“本地连接 2”网卡需要分配两个私网 IP 地址。 同时还需要规划一个应用 IP 地址，用于应用对外访问的 IP。 1.4.3 参考节点 IP 参考节点 IP 是指双机集群所处公网环境中的一个或多个一直在线节点的 IP 地址（例如 路由器，交换机，网关的 IP）。ServHA 集群软件通过 ping 参考节点来识别自己的网络连通 状况。 MicroColor ServHA Mirror for Windows 前序配置手册 3

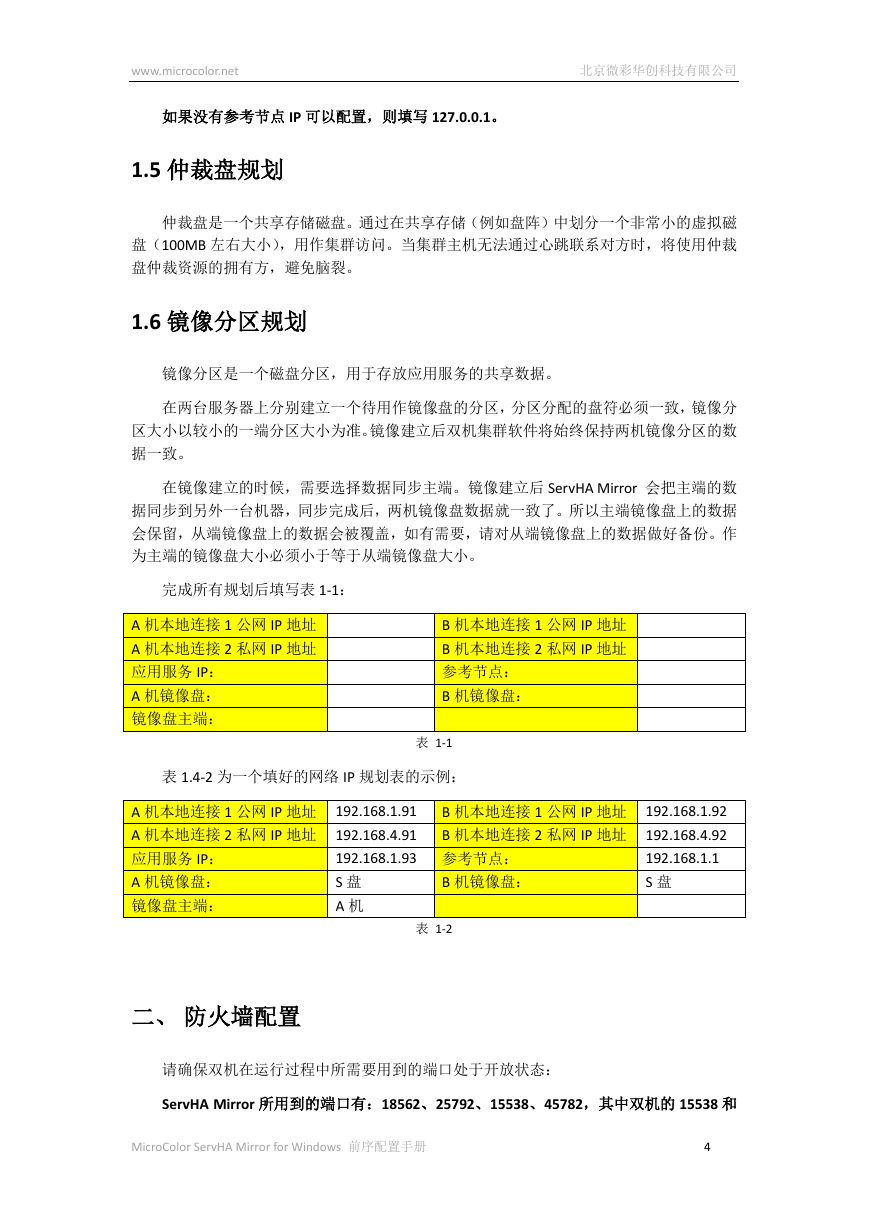

    www.microcolor.net 北京微彩华创科技有限公司 如果没有参考节点 IP 可以配置，则填写 127.0.0.1。 1.5 仲裁盘规划 仲裁盘是一个共享存储磁盘。通过在共享存储（例如盘阵）中划分一个非常小的虚拟磁 盘（100MB 左右大小），用作集群访问。当集群主机无法通过心跳联系对方时，将使用仲裁 盘仲裁资源的拥有方，避免脑裂。 1.6 镜像分区规划 镜像分区是一个磁盘分区，用于存放应用服务的共享数据。 在两台服务器上分别建立一个待用作镜像盘的分区，分区分配的盘符必须一致，镜像分 区大小以较小的一端分区大小为准。镜像建立后双机集群软件将始终保持两机镜像分区的数 据一致。 在镜像建立的时候，需要选择数据同步主端。镜像建立后 ServHA Mirror 会把主端的数 据同步到另外一台机器，同步完成后，两机镜像盘数据就一致了。所以主端镜像盘上的数据 会保留，从端镜像盘上的数据会被覆盖，如有需要，请对从端镜像盘上的数据做好备份。作 为主端的镜像盘大小必须小于等于从端镜像盘大小。 完成所有规划后填写表 1-1： A 机本地连接 1 公网 IP 地址 A 机本地连接 2 私网 IP 地址 应用服务 IP： A 机镜像盘： 镜像盘主端： B 机本地连接 1 公网 IP 地址 B 机本地连接 2 私网 IP 地址 参考节点： B 机镜像盘： 表 1-1 表 1.4-2 为一个填好的网络 IP 规划表的示例： A 机本地连接 1 公网 IP 地址 192.168.1.91 A 机本地连接 2 私网 IP 地址 192.168.4.91 应用服务 IP： A 机镜像盘： 镜像盘主端： 192.168.1.93 参考节点： S 盘 A 机 B 机本地连接 1 公网 IP 地址 192.168.1.92 B 机本地连接 2 私网 IP 地址 192.168.4.92 192.168.1.1 S 盘 B 机镜像盘： 表 1-2 二、 防火墙配置 请确保双机在运行过程中所需要用到的端口处于开放状态： ServHA Mirror 所用到的端口有：18562、25792、15538、45782，其中双机的 15538 和 MicroColor ServHA Mirror for Windows 前序配置手册 4

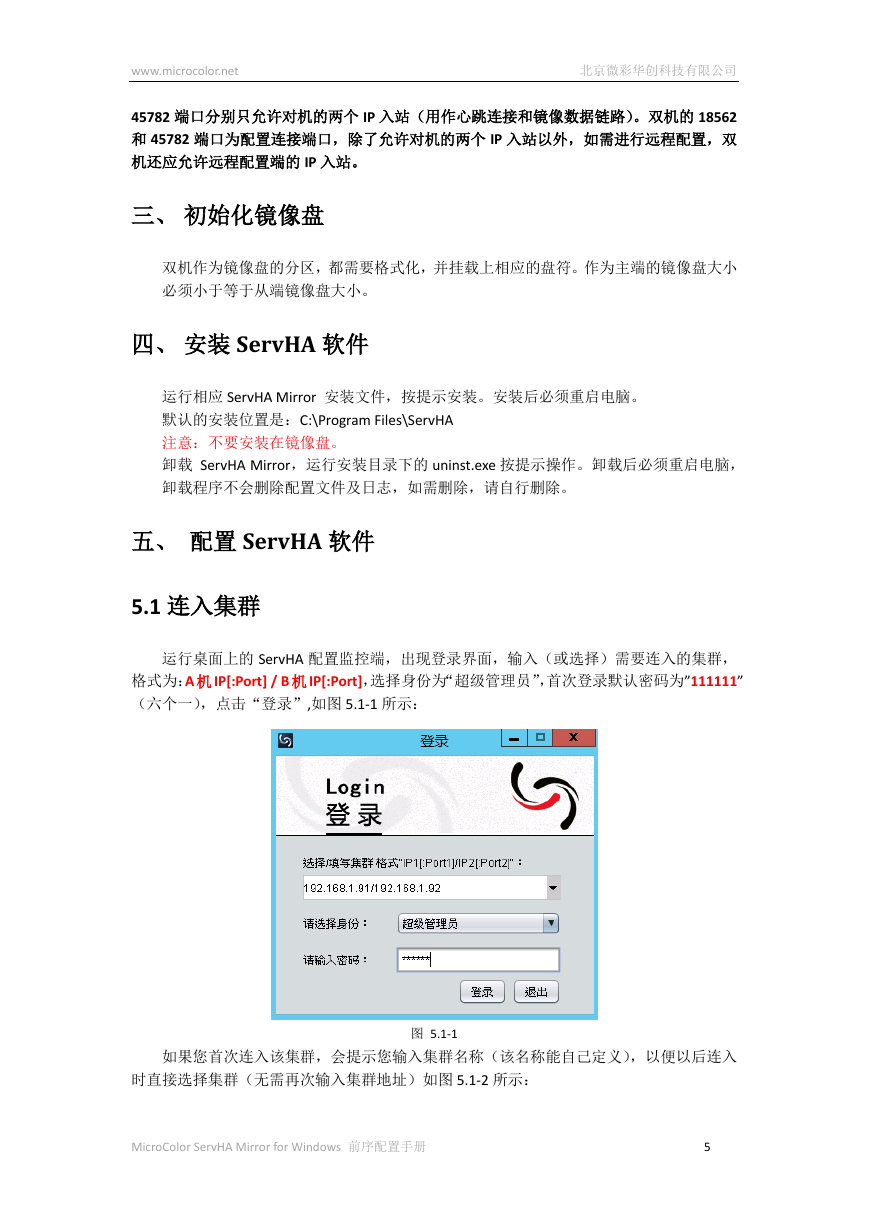

    www.microcolor.net 北京微彩华创科技有限公司 45782 端口分别只允许对机的两个 IP 入站（用作心跳连接和镜像数据链路）。双机的 18562 和 45782 端口为配置连接端口，除了允许对机的两个 IP 入站以外，如需进行远程配置，双 机还应允许远程配置端的 IP 入站。 三、 初始化镜像盘 双机作为镜像盘的分区，都需要格式化，并挂载上相应的盘符。作为主端的镜像盘大小 必须小于等于从端镜像盘大小。 四、 安装 ServHA 软件 运行相应 ServHA Mirror 安装文件，按提示安装。安装后必须重启电脑。 默认的安装位置是：C:\Program Files\ServHA 注意：不要安装在镜像盘。 卸载 ServHA Mirror，运行安装目录下的 uninst.exe 按提示操作。卸载后必须重启电脑， 卸载程序不会删除配置文件及日志，如需删除，请自行删除。 五、 配置 ServHA 软件 5.1 连入集群 运行桌面上的 ServHA 配置监控端，出现登录界面，输入（或选择）需要连入的集群， 格式为：A 机 IP[:Port] / B 机 IP[:Port]，选择身份为“超级管理员”，首次登录默认密码为”111111” （六个一），点击“登录”,如图 5.1-1 所示： 如果您首次连入该集群，会提示您输入集群名称（该名称能自己定义），以便以后连入 时直接选择集群（无需再次输入集群地址）如图 5.1-2 所示： 图 5.1-1 MicroColor ServHA Mirror for Windows 前序配置手册 5

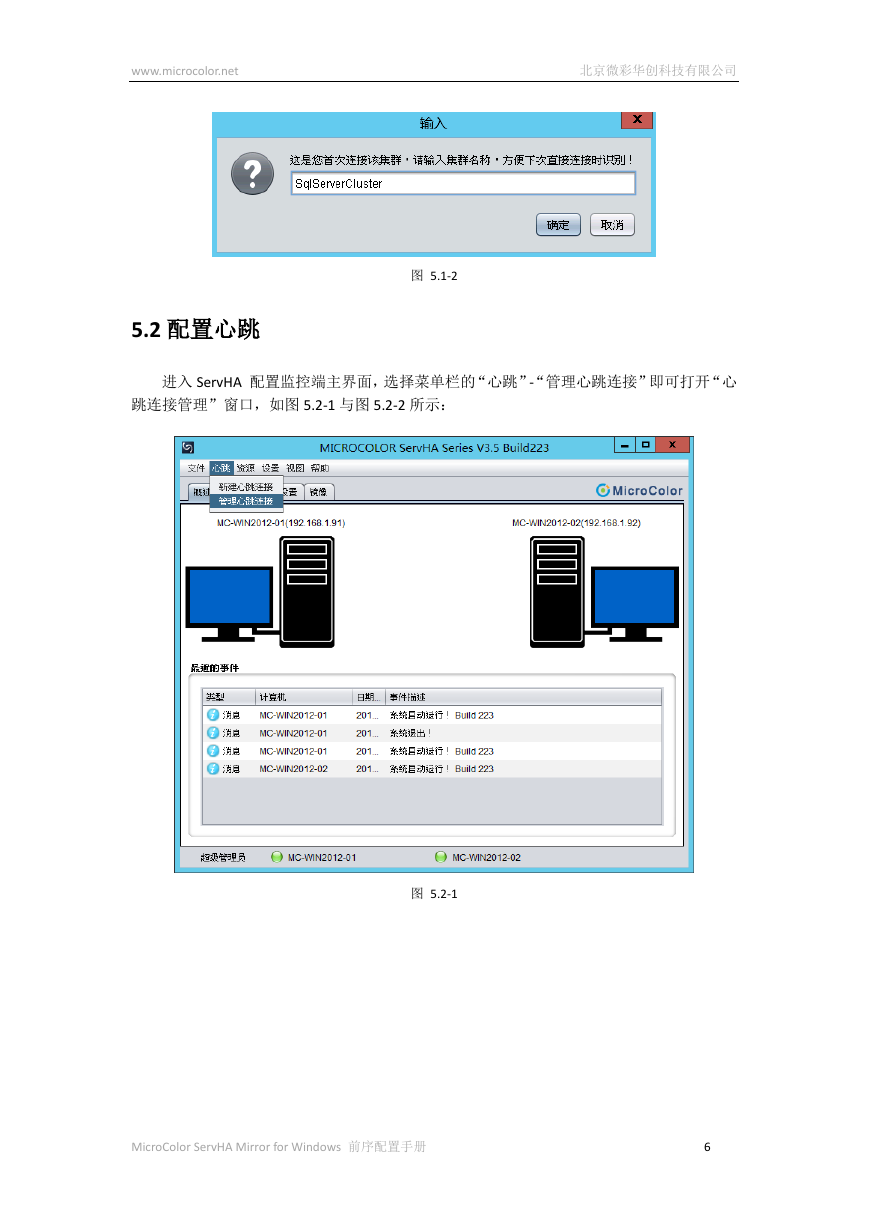

    www.microcolor.net 北京微彩华创科技有限公司 图 5.1-2 5.2 配置心跳 进入 ServHA 配置监控端主界面，选择菜单栏的“心跳”-“管理心跳连接”即可打开“心 跳连接管理”窗口，如图 5.2-1 与图 5.2-2 所示： 图 5.2-1 MicroColor ServHA Mirror for Windows 前序配置手册 6

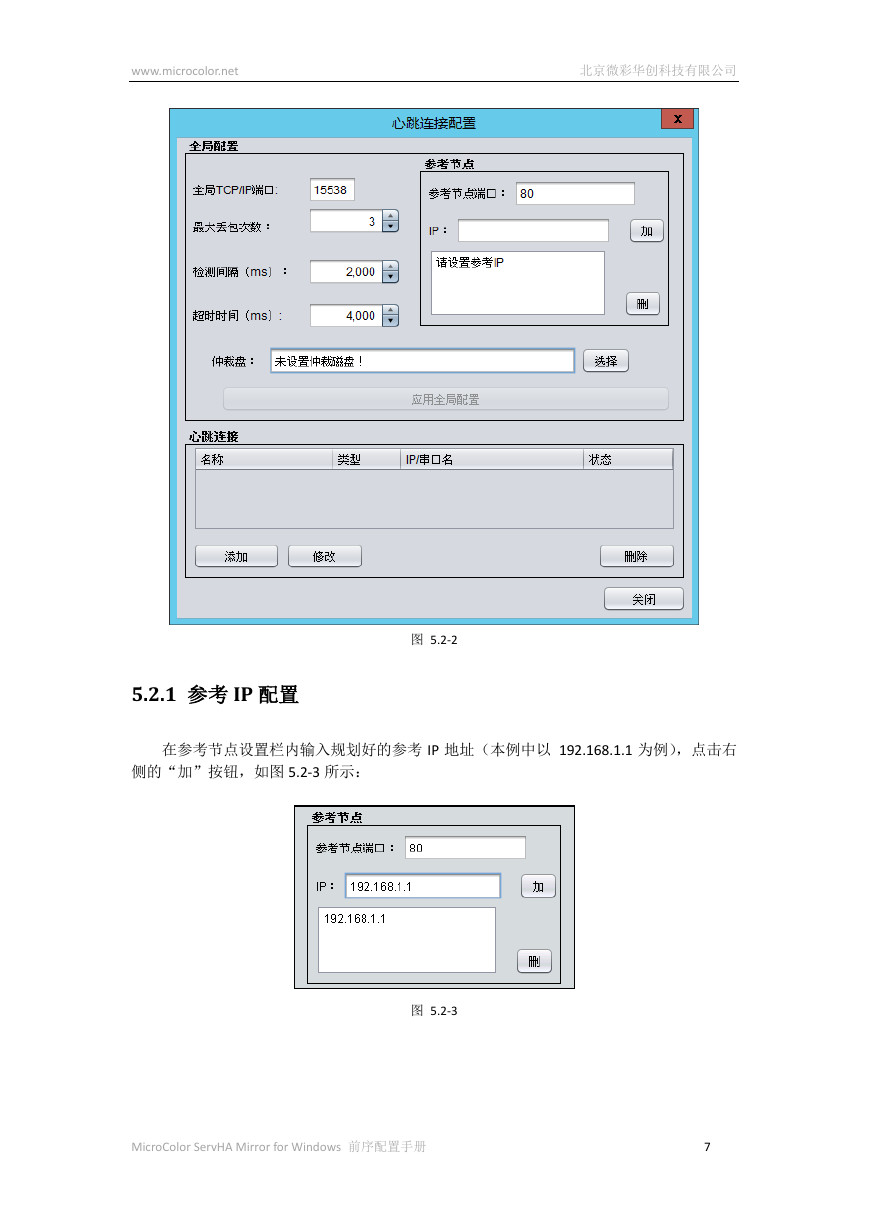

    www.microcolor.net 北京微彩华创科技有限公司 图 5.2-2 5.2.1 参考 IP 配置 在参考节点设置栏内输入规划好的参考 IP 地址（本例中以 192.168.1.1 为例），点击右 侧的“加”按钮，如图 5.2-3 所示： 图 5.2-3 MicroColor ServHA Mirror for Windows 前序配置手册 7
    www.microcolor.net 北京微彩华创科技有限公司 5.2.2 应用全局心跳配置 在心跳全局配置完成后，要点击下方的“应用全局配置”按钮，以保存参考节点等心跳 全局信息，如图 5.2-4： 图 5.2-4 5.2.3 创建心跳连接 在心跳连接栏内点击左下方的“添加”按钮，如图 5.2-5 所示： 图 5.2-5 我们先添加公网心跳，连接类型选择 TCP/IP（ServHA 支持串口心跳，本例中没有展示）， 输入连接名称（该名称仅用于识别心跳线），输入优先级（优先级数值越高优先级越高，一 般私网心跳优先级高于公网心跳优先级）。 选择 A 机公网 IP 地址和 B 机公网 IP 地址，点击确定，如图 5.2-6 所示： MicroColor ServHA Mirror for Windows 前序配置手册 8
