使用说明书MFC-8220

认可信息

编辑及出版声明

安全注意事项

安全使用本设备（以下简称MFC）

选择安装位置

快速参考指南

发送传真

接收传真

存储号码

拨号操作

复印

简介 1-1

查找信息 1-1

本说明书中的符号 1-1

顺序 1-10

连接 1-11

在外接应答设备上录制外出留言(OGM) 1-12

装入纸张和原稿 2-1

将纸张或其它介质装入纸盒中 2-3

将纸张或其它介质装入手动进纸槽中 2-6

屏幕编程 3-1

开始 4-1

输入文本 4-3

插入空格 4-3

错误更正 4-4

重复字母 4-4

特殊字符和符号 4-4

设置接收 5-1

选择或更改接收模式 5-2

安全轮询 5-11

设置轮询接收（标准） 5-11

设置有安全密码的轮询接收 5-12

设置延时轮询接收 5-12

设置发送 6-1

编制自己的注释 6-11

仅用于下一个传真的封面 6-12

对于所有传真发送传真封面 6-13

设置密码 6-19

打开内存安全保护 6-20

关闭内存安全保护 6-20

自动拨号和拨号选项 7-1

远程传真选项 8-1

打印报告 9-1

如何打印报告 9-3

复印 10-1

N合1复印（页面布局） 10-10

重要信息 11-1

激光二极管 11-1

注意 11-1

故障排除和日常维护 12-1

选配件 13-1

LED 13-9

测试按钮 13-9

术语表 G-1

规格 S-1

索引 I-1

远程检索访问卡 R-1

简介

使用本说明书

查找信息

本说明书中的符号

MFC部件名称和操作

控制面板概述

背景灯颜色显示多功能一体机的状态

关于传真设备

传真音和握手

ECM（错误修正模式）

连接MFC

连接外接电话

连接外接应答设备(TAD)

顺序

连接

在外接应答设备上录制外出留言(OGM)

电话线路上的自定义功能

装入纸张和原稿

关于纸张

适用于各个纸盒的纸张规格

推荐使用的纸张

选择可接受的纸张

如何装入纸张

将纸张或其它介质装入纸盒中

将纸张或其它介质装入手动进纸槽中

使用自动进稿器(ADF)

屏幕编程

界面友好的程序设计

菜单表

内存存储

浏览键

开始

初始设置

设定日期和时间

设置本机标志ID

输入文本

插入空格

错误更正

重复字母

特殊字符和符号

常规设置

设置模式定时器

设置纸张类型

设置纸张大小

设置振铃音量

设置蜂鸣器音量

设置扬声器音量

省墨模式

休眠模式

节电模式

设置液晶显示屏对比度

设置复印模式下的纸盒使用

设置传真模式下的纸盒使用

设置音频或脉冲拨号模式

设置接收

基本接收操作

选择接收模式

选择或更改接收模式

设置振铃延迟

设置F/T振铃时间（仅适用于传真/电话模式）

传真检测

打印缩小了的接收传真（自动缩小）

接收到内存中

从内存中打印传真

设置打印浓度

高级接收操作

从分机电话上操作

仅适用于传真/电话模式

更改远程代码

轮询

安全轮询

设置轮询接收（标准）

设置有安全密码的轮询接收

设置延时轮询接收

连续轮询

设置发送

如何进入传真模式

如何拨号

手动拨号

单拨号

速拨

查询

如何传真

手动传输

自动传输

内存不足消息

通话结束时发送传真

基本发送操作

使用多种设置发送传真

对比度

传真分辨率

手动及自动传真重拨

双向访问

实时发送

检查作业状态

取消正在处理的传真作业

取消预定的传真作业

高级发送操作

编制电子传真封面

编制自己的注释

仅用于下一个传真的封面

对于所有传真发送传真封面

使用已打印的传真封面

多址发送

国际模式

延时传真

延时批量发送

设置轮询发送

内存安全保护

设置密码

打开内存安全保护

关闭内存安全保护

自动拨号和拨号选项

存储号码以便轻松拨号

存储单拨号

存储速拨号码

更改单拨号和速拨号

设置多址发送组

拨号操作

访问密码和信用卡号码

暂停

音频或脉冲

电话（语音）操作

打电话

保留

远程传真选项

设定传真转发号码

设置传真存储

设置远程访问密码

远程检索

使用远程访问密码

远程命令

检索传真

更改传真转发号码

打印报告

传真设置和激活

自定义传输验证报告

设置日志周期

打印报告

如何打印报告

复印

将MFC用作复印机

进入复印模式

单张复印

多份复印

内存不足消息

使用复印键（临时设置）

放大/缩小

质量（文稿类型）

对比度

选项

N合1复印（页面布局）

排序复印

更改默认复印设置

质量

对比度

重要信息

IEC60825技术规格

激光二极管

注意

重要信息

重要安全说明

商标

运输MFC

故障排除和日常维护

故障排除

错误信息

文稿卡住

卡纸

MFC常见问题

提高打印质量

兼容性

包装及运输MFC

日常维护

清洁扫描仪

清洁打印机

清洁硒鼓单元

更换墨粉盒

如何更换墨粉盒

更换硒鼓单元

检查硒鼓使用寿命

页数计数器

选配件

内存条

安装可选内存条

网卡（局域网）

开始安装前

第1步: 硬件安装

第2步: 将NC-9100h接入到非屏蔽双绞线 10BASE-T或100BASE-TX以太网中

LED

测试按钮

纸盒#2

术语表

规格

产品说明

概述

打印介质

复印

传真机

扫描仪

打印机

接口

计算机要求

耗材

网卡(局域网) (NC-9100h)

索引

远程检索访问卡

brother 中国

MFC-8220 ®® ZL2MFC-FM7.0

本设备设计应用于两芯的模拟 PSTN 线路。认可信息 Brother 公司声明，如果在原购买国以外的国家使用本产品，本产品可能无法正常运转，同时，如果在其它国家的通信线路上使用本产品， Brother 公司将不予以任何保证。编辑及出版声明本说明书由 Brother 工业株式会社编辑出版，说明书中包含有最新产品的说明和技术规格。本说明书内容及产品规格如有更改，恕不另行通知。 Brother 公司保留对包含在本使用说明书中的产品规格和材料做出更改的权利，恕不另行通知，同时由于使用本说明书所包含的材料所造成的任何损坏（包括后果），包括但不限于本出版物的排版及其他错误， Brother 公司将不承担任何责任。 ZL2FB-US-FM6.0 i

安全注意事项安全使用本设备（以下简称 MFC）请妥善保管本说明书，以备日后查阅。警告 MFC 内部有高压电极。清洁 MFC 或清除卡纸前，应确保已从电源插座中拔掉了电源线。切勿用湿手插拔电源线插头。否则可能会导致电击。刚使用完 MFC 后，设备的一些内部部件温度非常高！为了避免受伤，请注意不要触碰如图所示的阴影区域。 ■ 安装或修改电话线路时的注意事项：如果未将电话线从墙上插座中拔出，则切勿触摸裸露的电话线或接头；切勿在雷雨期间安装电话线；请勿将墙上电话插座安装于潮湿位置。 ■ 本产品必须安装在容易触及的电源插座附近。在遇到紧急情况时，必须将电源线从电源插座上拔下以完全切断电源。 ii ZL2FB-US-FM6.0

重要安全说明使用电话设备时，应遵循下列基本安全注意事项以避免火灾，电击和人身伤害： 1. 请勿在水源附近，如浴缸、盥洗盆、厨房水槽或洗衣机附近 , 以及在潮湿的地下室或游泳池附近使用本产品。 2. 避免在雷雨期间使用本产品。否则，可能由于闪电而导致电击。 3. 请勿在煤气、天然气等气体泄漏区域附近使用本产品。 4. 仅使用本说明书中标识的电源线和电池。请勿将电池弃于火中。否则可能引起爆炸。请核实有关特殊废弃物处理指令的当地法规。请妥善保管本说明书 ZL2FB-US-FM6.0 iii

选择安装位置将 MFC 放置在一个平整、牢固而不易受到振动和撞击的表面上，如桌子。将 MFC 放置在电话插座和已标准接地的电源插座附近。同时还应将本设备安装在温度介于 10 ° C 和 32.5 ° C 之间的地方。注意 ■ 避免将 MFC 安装在人员往来频繁的地方。 ■ 请勿将本设备放置在加热器、空调、流体、化学制品或冰箱的附近。 ■ 请勿将 MFC 暴露在阳光直射、过热、潮湿或多尘的地方。 ■ 请勿将 MFC 连接到由墙上开关或自动定时器控制的插座上。 ■ 断电将会导致 MFC 内存中的信息丢失。 ■ 请勿将MFC连接到与大功率家电或其它可能引起断电的设备共用同一电路的插座上。 ■ 避免干扰源，例如扬声器或无绳电话的基座。 NO ! NO ! NO ! iv ZL2FB-US-FM6.0

快速参考指南发送传真自动传输 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝下放到自动进稿器中。 3 用单拨号、速拨号、查询或拨号盘输入传真号。 4 按启动键。实时发送可以实时发送传真。 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝下放到自动进稿器中。 2, 5。 3 按功能键，然后按数字 2, 或或 4 按键选择 On （开），然后按设定键。 — 或 — 仅用于下一个传真，按键选择 Next Fax Only （仅对于下一传真），然后按设定键。 5 仅用于下一个传真，按 Fax:On （下一传真 : 开），然后按设定键。键选择 Next 或 6 如果要选择更多设置，请按 1，随后屏幕将返回到 Setup Send （设置发送）菜单。 — 或 — 按数字 2 发送传真。 7 输入传真号码。 8 按启动键。接收传真选择接收模式 1 按功能键，然后按数字 0, 1。 2 或键选择 Fax Only （仅传真）， Manual （手动）， Fax/Tel （传真 / 电话）和 External TAD （外接应答设备），然后按设定键。存储号码存储单拨号 1 按功能键，然后按数字 2, 3, 1。 2 按要存储号码的单拨号键。 3 输入号码（最多 20 个数字），然后按设定键。 4 输入一个名称（或留空），然后按设定键。 5 按停止 / 退出键。 ZL2MFC-FM7.0 v

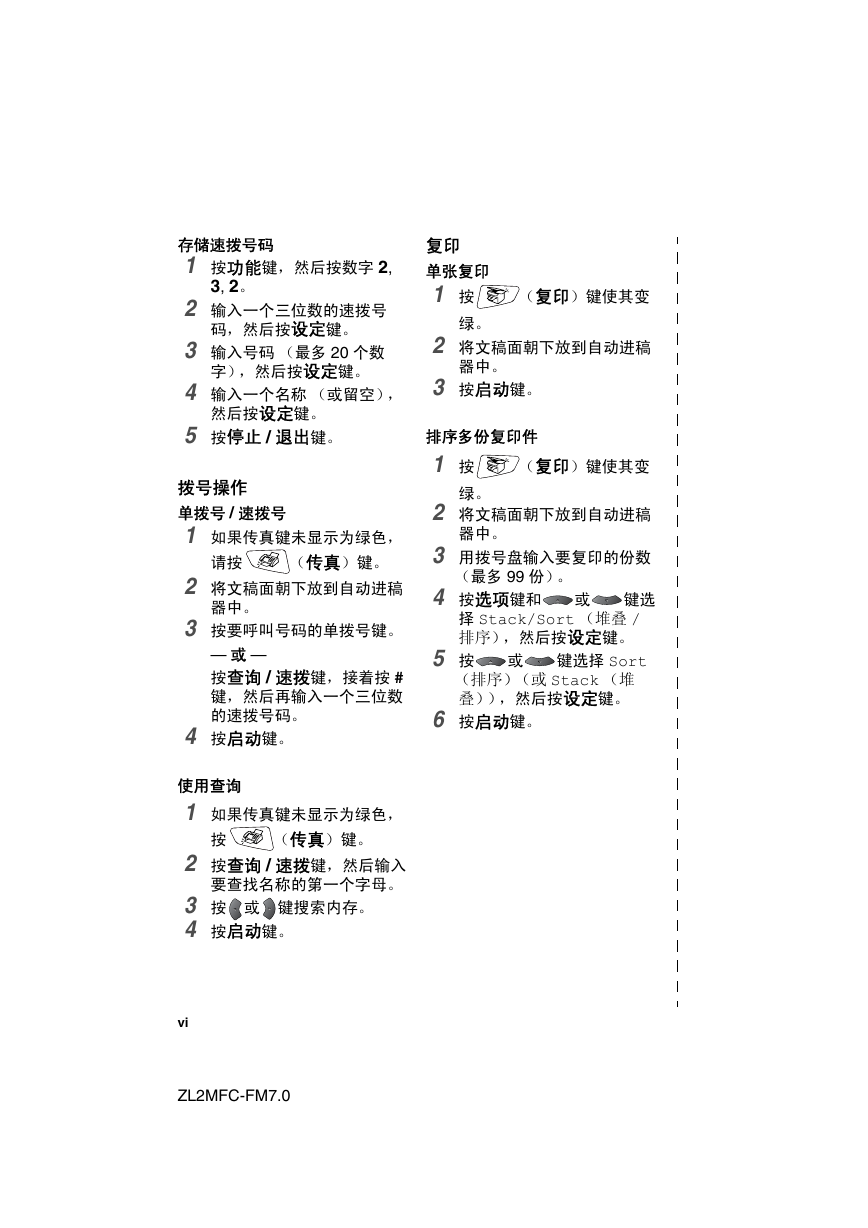

复印单张复印 1 按（复印）键使其变绿。 2 将文稿面朝下放到自动进稿器中。 3 按启动键。排序多份复印件 1 按（复印）键使其变绿。 2 将文稿面朝下放到自动进稿器中。 3 用拨号盘输入要复印的份数（最多 99 份）。 4 按选项键和或键选 5 按择 Stack/Sort （堆叠 / 排序），然后按设定键。键选择 Sort （排序）（或 Stack （堆叠）），然后按设定键。或 6 按启动键。存储速拨号码 1 按功能键，然后按数字 2, 3, 2。 2 输入一个三位数的速拨号码，然后按设定键。 3 输入号码（最多 20 个数字），然后按设定键。 4 输入一个名称（或留空），然后按设定键。 5 按停止 / 退出键。拨号操作单拨号 / 速拨号 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝下放到自动进稿器中。 3 按要呼叫号码的单拨号键。 — 或 — 按查询 / 速拨键，接着按 # 键，然后再输入一个三位数的速拨号码。 4 按启动键。使用查询 1 如果传真键未显示为绿色，按（传真）键。 2 按查询 / 速拨键，然后输入要查找名称的第一个字母。 3 按或键搜索内存。 4 按启动键。 vi ZL2MFC-FM7.0

目录 1 2 3 4 简介 ........................................................................................ 1-1 使用本说明书 .................................................................... 1-1 查找信息 ................................................................. 1-1 本说明书中的符号................................................... 1-1 MFC 部件名称和操作.................................................. 1-2 控制面板概述 .................................................................... 1-4 背景灯颜色显示多功能一体机的状态 .......................... 1-6 关于传真设备 .................................................................... 1-7 传真音和握手 .............................................................. 1-7 ECM （错误修正模式）............................................... 1-8 连接 MFC.......................................................................... 1-9 连接外接电话 .............................................................. 1-9 连接外接应答设备 (TAD) .......................................... 1-10 顺序 ...................................................................... 1-10 连接 ...................................................................... 1-11 在外接应答设备上录制外出留言 (OGM) ............... 1-12 电话线路上的自定义功能 .......................................... 1-12 装入纸张和原稿 ...................................................................... 2-1 关于纸张 ........................................................................... 2-1 适用于各个纸盒的纸张规格 ........................................ 2-1 推荐使用的纸张 .......................................................... 2-2 选择可接受的纸张....................................................... 2-3 如何装入纸张 .............................................................. 2-3 将纸张或其它介质装入纸盒中................................. 2-3 将纸张或其它介质装入手动进纸槽中...................... 2-6 使用自动进稿器 (ADF)................................................ 2-8 屏幕编程 ................................................................................ 3-1 界面友好的程序设计 ......................................................... 3-1 菜单表......................................................................... 3-1 内存存储 ..................................................................... 3-1 浏览键............................................................................... 3-2 开始 ........................................................................................ 4-1 初始设置 ........................................................................... 4-1 设定日期和时间 .......................................................... 4-1 设置本机标志 ID ......................................................... 4-2 输入文本 ................................................................. 4-3 插入空格 ................................................................. 4-3 错误更正 ................................................................. 4-4 vii ZL2MFC-FM7.0
