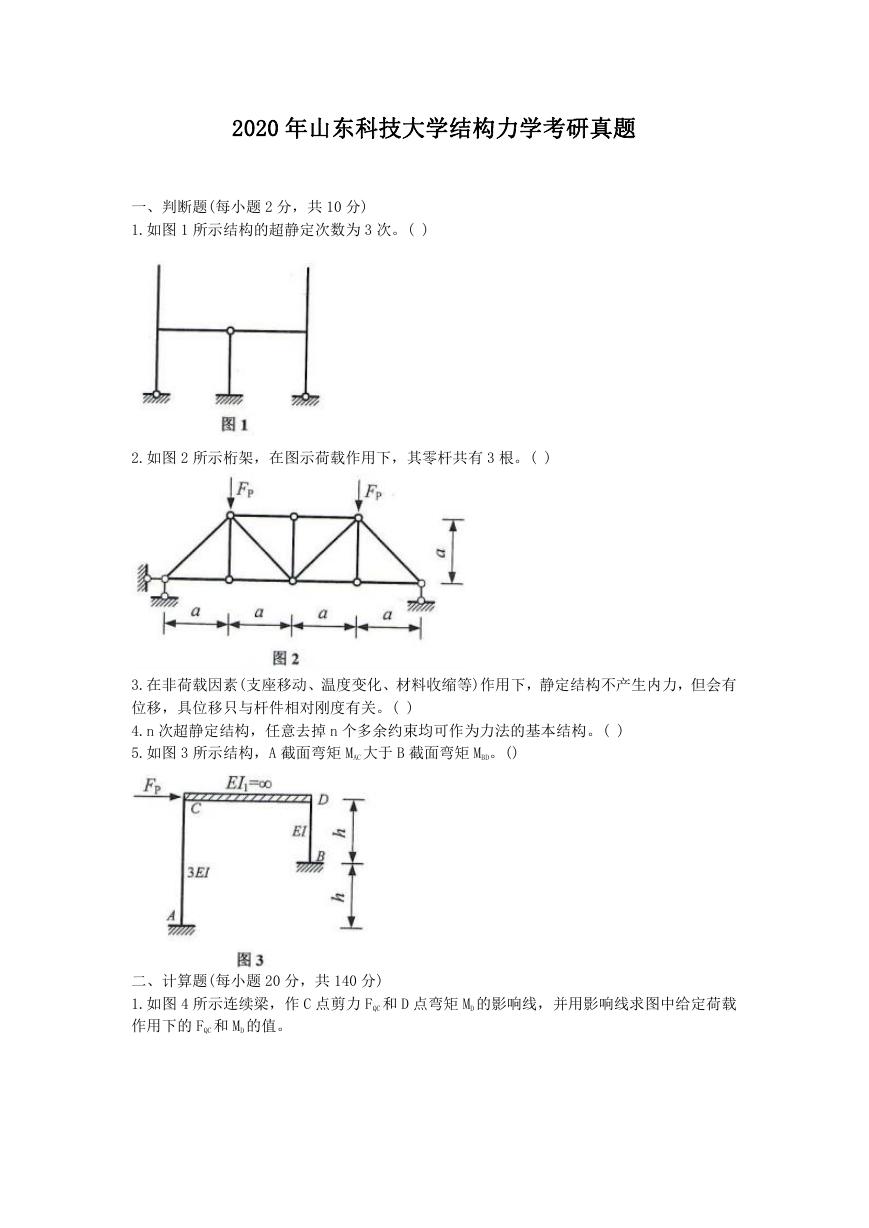

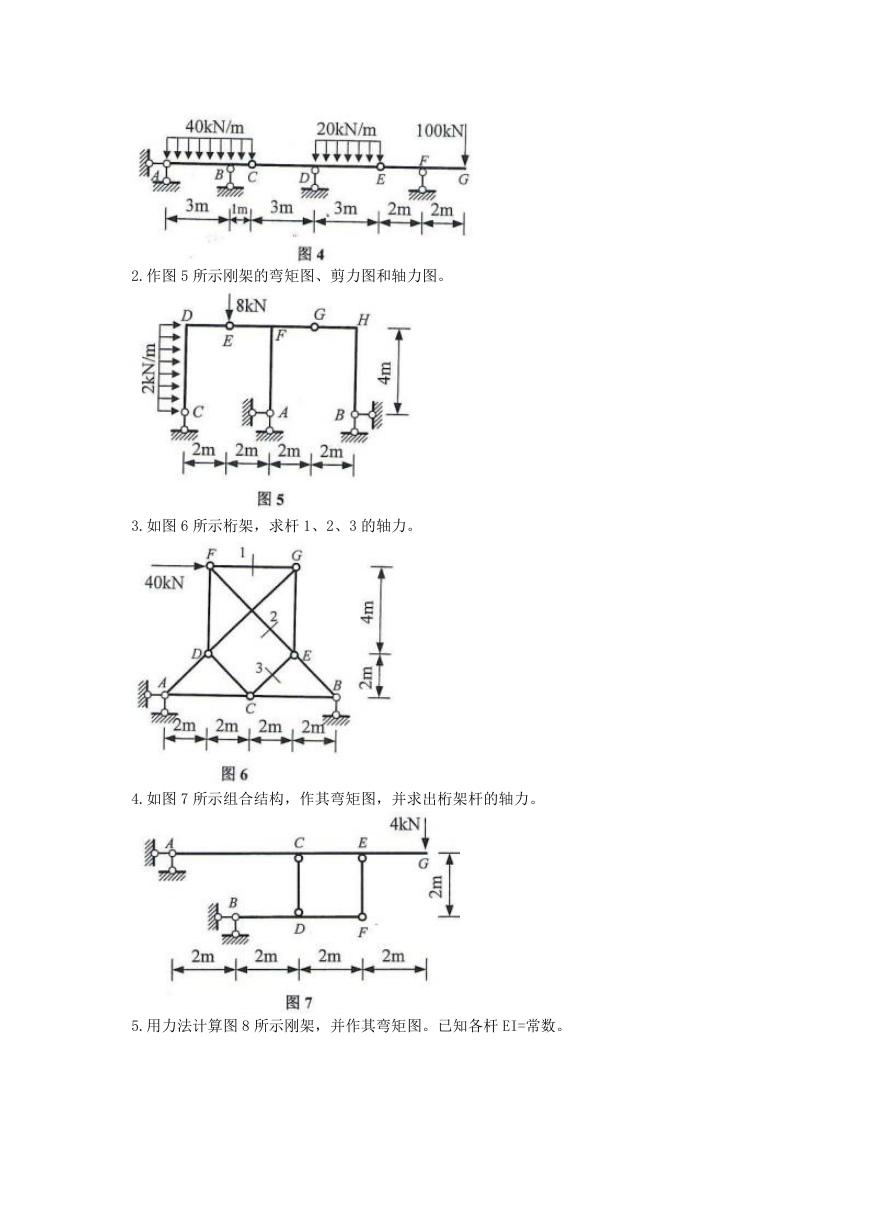

2020 年山东科技大学结构力学考研真题一、判断题(每小题 2 分，共 10 分) 1.如图 1 所示结构的超静定次数为 3 次。( ) 2.如图 2 所示桁架，在图示荷载作用下，其零杆共有 3 根。( ) 3.在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移，具位移只与杆件相对刚度有关。( ) 4.n 次超静定结构，任意去掉 n 个多余约束均可作为力法的基本结构。( ) 5.如图 3 所示结构，A 截面弯矩 MAC 大于 B 截面弯矩 MBD。() 二、计算题(每小题 20 分，共 140 分) 1.如图 4 所示连续梁，作 C 点剪力 FQC 和 D 点弯矩 MD 的影响线，并用影响线求图中给定荷载作用下的 FQC 和 MD 的值。

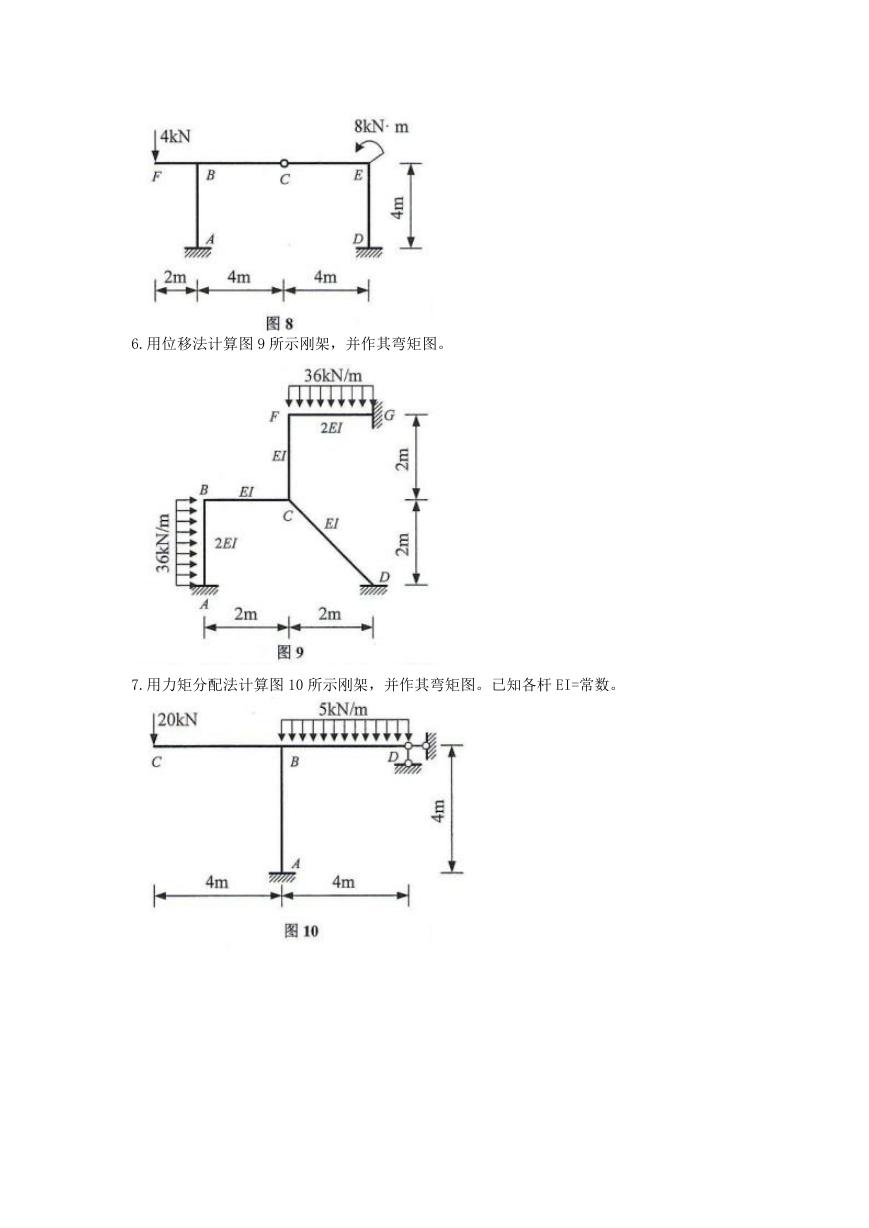

2.作图 5 所示刚架的弯矩图、剪力图和轴力图。 3.如图 6 所示桁架，求杆 1、2、3 的轴力。 4.如图 7 所示组合结构，作其弯矩图，并求出桁架杆的轴力。 5.用力法计算图 8 所示刚架，并作其弯矩图。已知各杆 EI=常数。

6.用位移法计算图 9 所示刚架，并作其弯矩图。 7.用力矩分配法计算图 10 所示刚架，并作其弯矩图。已知各杆 EI=常数。
