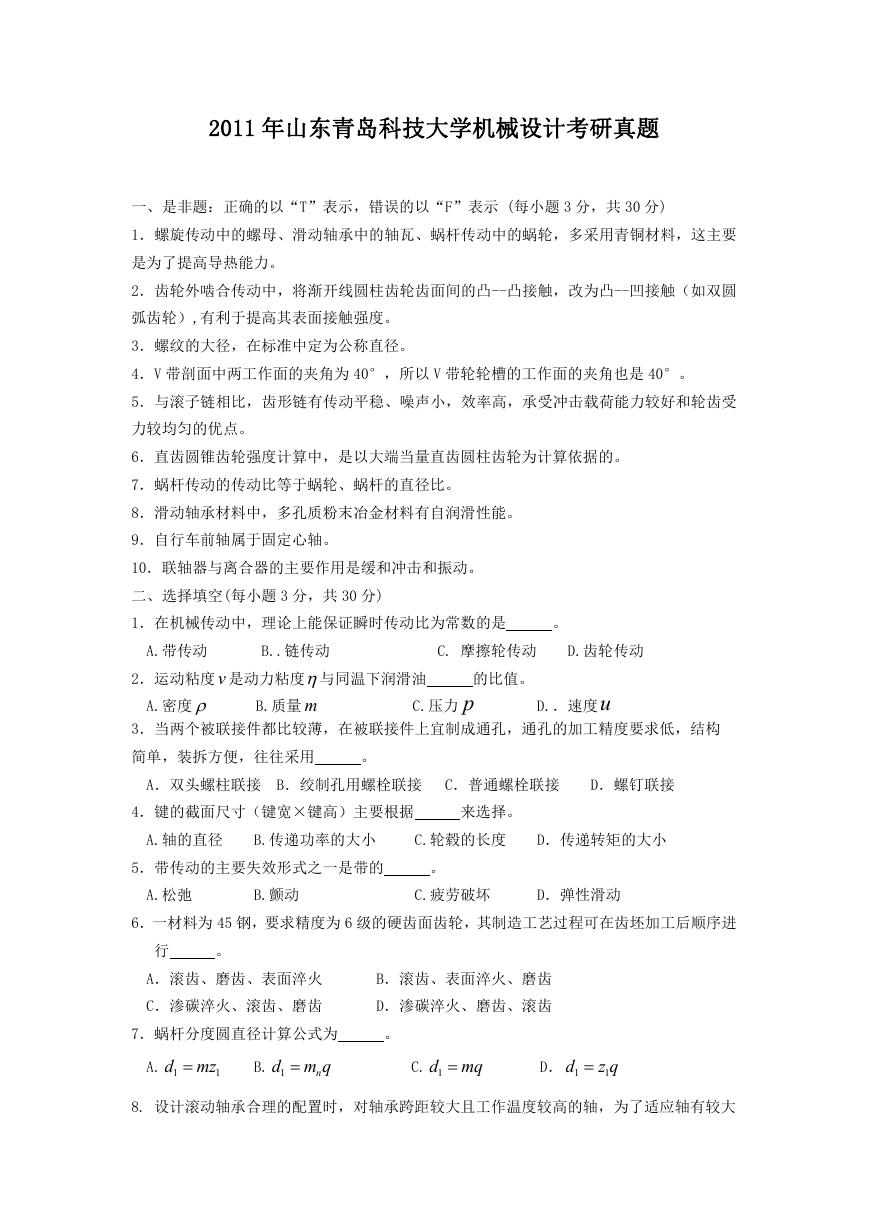

2011 年山东青岛科技大学机械设计考研真题一、是非题：正确的以“T”表示，错误的以“F”表示 (每小题 3 分，共 30 分) 1．螺旋传动中的螺母、滑动轴承中的轴瓦、蜗杆传动中的蜗轮，多采用青铜材料，这主要是为了提高导热能力。 2．齿轮外啮合传动中，将渐开线圆柱齿轮齿面间的凸--凸接触，改为凸--凹接触（如双圆弧齿轮）,有利于提高其表面接触强度。 3．螺纹的大径，在标准中定为公称直径。 4．V 带剖面中两工作面的夹角为 40°，所以 V 带轮轮槽的工作面的夹角也是 40°。 5．与滚子链相比，齿形链有传动平稳、噪声小，效率高，承受冲击载荷能力较好和轮齿受力较均匀的优点。 6．直齿圆锥齿轮强度计算中，是以大端当量直齿圆柱齿轮为计算依据的。 7．蜗杆传动的传动比等于蜗轮、蜗杆的直径比。 8．滑动轴承材料中，多孔质粉末冶金材料有自润滑性能。 9．自行车前轴属于固定心轴。 10．联轴器与离合器的主要作用是缓和冲击和振动。二、选择填空(每小题 3 分，共 30 分) 1．在机械传动中，理论上能保证瞬时传动比为常数的是。 A.带传动 B..链传动 C. 摩擦轮传动 D.齿轮传动 2．运动粘度v 是动力粘度与同温下润滑油的比值。 A.密度 B.质量 m C.压力 p D.．速度u 3．当两个被联接件都比较薄，在被联接件上宜制成通孔，通孔的加工精度要求低，结构简单，装拆方便，往往采用。 A．双头螺柱联接 B．绞制孔用螺栓联接 C．普通螺栓联接 D．螺钉联接 4．键的截面尺寸（键宽×键高）主要根据来选择。 A.轴的直径 B.传递功率的大小 C.轮毂的长度 D．传递转矩的大小 5．带传动的主要失效形式之一是带的。 A.松弛 B.颤动 C.疲劳破坏 D．弹性滑动 6．一材料为 45 钢，要求精度为 6 级的硬齿面齿轮，其制造工艺过程可在齿坯加工后顺序进行。 A．滚齿、磨齿、表面淬火 B．滚齿、表面淬火、磨齿 C．渗碳淬火、滚齿、磨齿 D．渗碳淬火、磨齿、滚齿 7．蜗杆分度圆直径计算公式为。 A. 1 d mz 1 B. 1 d m q n  C. 1d mq d D． 1 z q 1 8. 设计滚动轴承合理的配置时，对轴承跨距较大且工作温度较高的轴，为了适应轴有较大

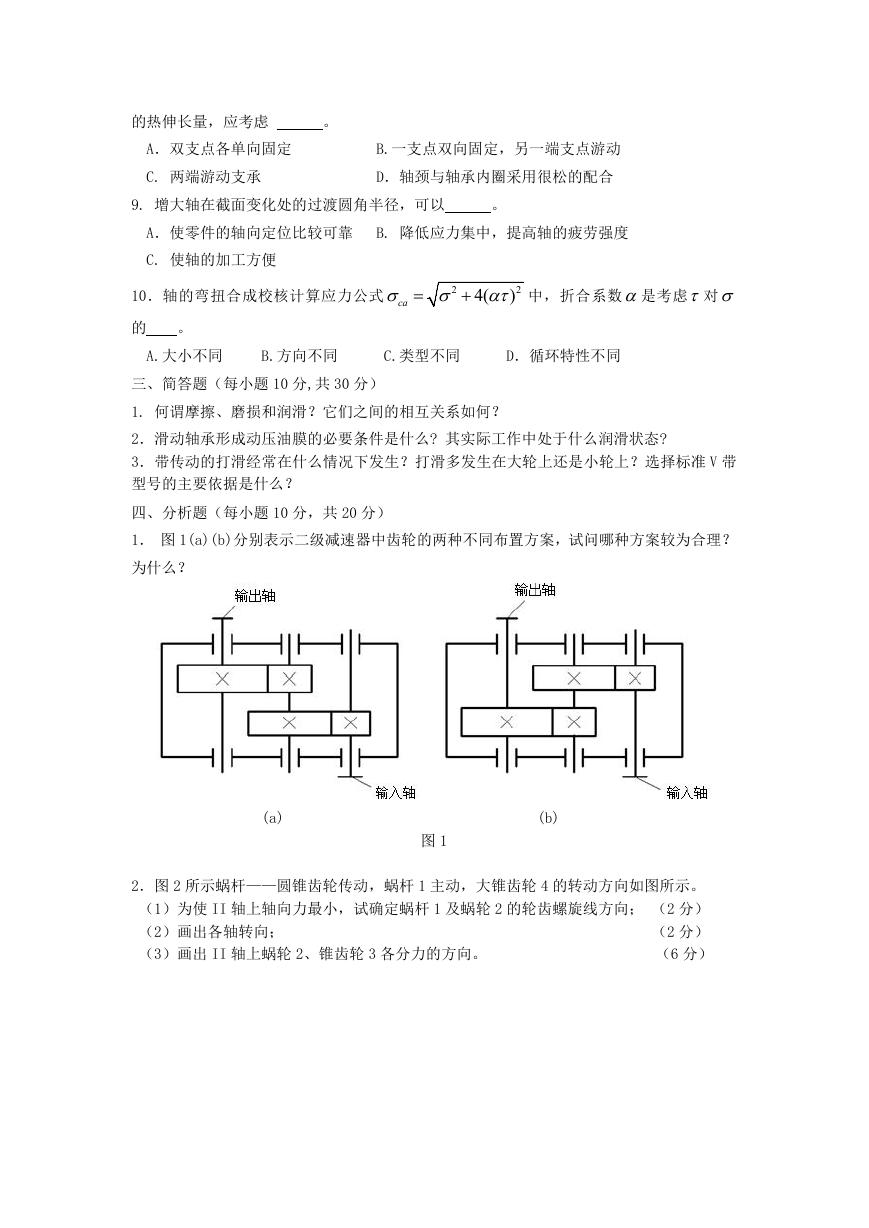

的热伸长量，应考虑。 A．双支点各单向固定 B.一支点双向固定，另一端支点游动 C. 两端游动支承 D．轴颈与轴承内圈采用很松的配合 9. 增大轴在截面变化处的过渡圆角半径，可以。 A．使零件的轴向定位比较可靠 B. 降低应力集中，提高轴的疲劳强度 C. 使轴的加工方便 10．轴的弯扭合成校核计算应力公式的。 ) ca   4(  2  2 中，折合系数是考虑对 A.大小不同 B.方向不同 C.类型不同 D．循环特性不同三、简答题（每小题 10 分,共 30 分） 1. 何谓摩擦、磨损和润滑？它们之间的相互关系如何？ 2．滑动轴承形成动压油膜的必要条件是什么? 其实际工作中处于什么润滑状态? 3．带传动的打滑经常在什么情况下发生？打滑多发生在大轮上还是小轮上？选择标准 V 带型号的主要依据是什么？四、分析题（每小题 10 分，共 20 分） 1．图 1(a)(b)分别表示二级减速器中齿轮的两种不同布置方案，试问哪种方案较为合理？为什么？ (a) (b) 图 1 2．图 2 所示蜗杆——圆锥齿轮传动，蜗杆 1 主动，大锥齿轮 4 的转动方向如图所示。（1）为使 II 轴上轴向力最小，试确定蜗杆 1 及蜗轮 2 的轮齿螺旋线方向；（2 分）（2 分）（2）画出各轴转向；（3）画出 II 轴上蜗轮 2、锥齿轮 3 各分力的方向。（6 分）

图 2 五、计算题（每小题 20 分，共 40 分） 1．在图 3 所示的汽缸盖联接中，已知：汽缸中的压力在 0 到 1.5MPa 间变化，汽缸内径 2D  250mm，螺栓分布圆直径 1D  346mm。凸缘与垫片厚度之和为 50mm，为保证气密性要求，螺栓间距不得大于 100mm，残余预紧力 1 1.5 F  F （ F 为工作拉力）,试确定螺栓数目和尺寸。（附：取螺栓材料的屈服极限 s  360 MPa，安全系数 S =3.0；螺栓其它尺寸见表 1,2 表 1 六角头螺栓——C 级（GB5780-2000）摘录 /mm 螺纹规格d M10 M12 M14 M16 8.376 10.10 11.83 13.83 M18 15.29 M20 17.29 M22 19.29 小径 d1 长度系列l 20～70（5 进制） 70～150（10 进制）表 2 六角头螺母(GB/T41-2000) 摘录 /mm 螺纹规格d 厚度 m M10 9.5 M12 12.2 M14 13.9 M16 15.9 M18 16.9 M20 19 M22 20.2 图 3 1 2 ．图 4 所示轴系用两 7306B 型角接触球轴承支承，已知两齿轮上的轴向力分别为 AF  rF  2 （1）试说明 7306B 的意义（类型、系列、内径尺寸、精度等级） N, 求得两轴承的径向合成支反力分别为 1 750 AF  N ， 2 N,轴系转速 rF  1.1pf 8000 。 3000 1 n 800 5200 （4 分） r/min，预期寿命 ' hL 7200 h，载荷系数 N,

（2）求轴承 1,2 承受的轴向力 1aF ， 2aF 。（3）哪个轴承是危险轴承,为什么？ F d （附：70000B 型轴承，派生轴向力 1.14  （6 分）（10 分） F r ；e=1.14, >e 时 X=0.35,Y=0.57; a FF / r a FF / ≤e 时 X=1,Y=0) r 图 4
