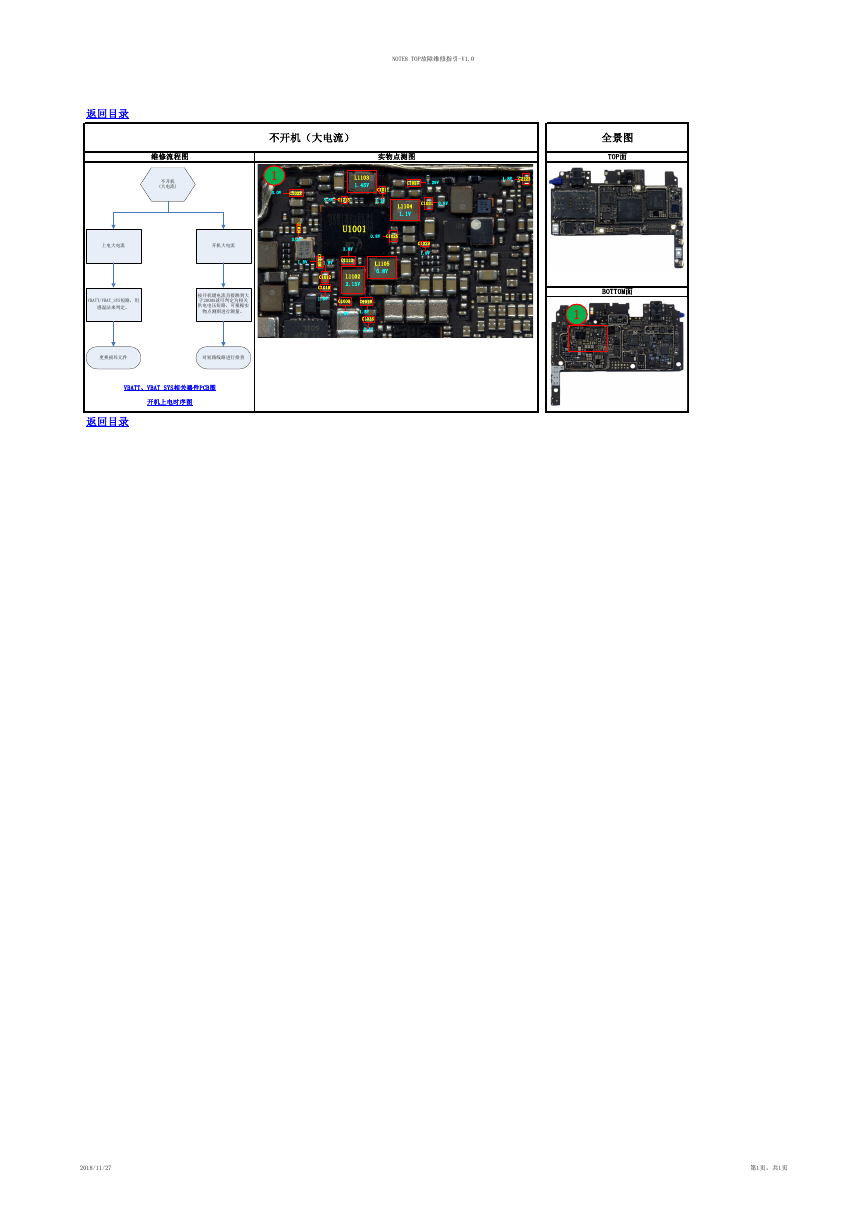

NOTE8 TOP故障维修指引-V1.0 不开机（大电流） 实物点测图 全景图 TOP面 L1103 1.45V C1011 1.2V 3.8V C1213 C1027 1.29V 1.8V C2223 C1031 0.8V L1104 1.1V C1029 1.8V U1001 0.8V C1025 3.8V C1112 L1102 2.15V L1105 0.8V C1009 C1010 1.8V 1.8V C1036 2.4V BOTTOM面 1 1 3.0V C1022 C 1 0 1 4 3.2V 1.8V C 1 0 3 9 1.8V C1012 C1019 1.8V 返回目录 维修流程图 不开机 (大电流) 上电大电流 开机大电流 VBATT/VBAT_SYS短路，用 感温法来判定。 按开机键电流直接跳到大 于200MA就可判定为相关 供电电压短路，可根据实 物点测图进行测量。 更换损坏元件 对短路线路进行排查 VBATT、VBAT_SYS相关器件PCB图 开机上电时序图 返回目录 2018/11/27 第1页，共1页
