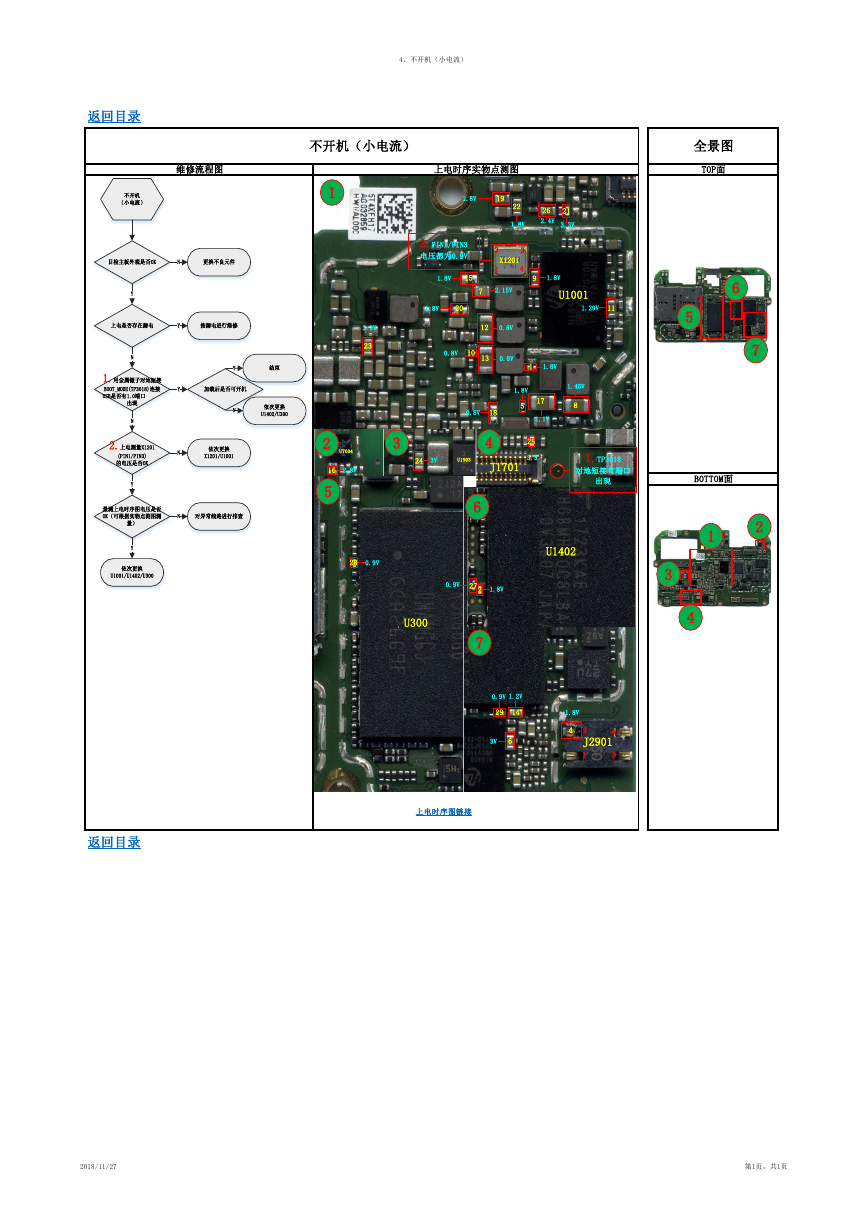

4、不开机（小电流） 返回目录 不开机（小电流） 维修流程图 上电时序实物点测图 全景图 TOP面 不开机 （小电流） 1 目检主板外观是否OK N 更换不良元件 Y 上电是否存在漏电 Y 按漏电进行维修 N 1.用金属镊子对地短接 BOOT_MODE(TP3018)连接 USB是否有1.0端口 出现 N 2.上电测量X1201 (PIN1/PIN3) 的电压是否OK Y Y 结束 Y 加载后是否可开机 N 依次更换 U1402/U300 N 依次更换 X1201/U1001 量测上电时序图电压是否 OK（可根据实物点测图测 N 对异常线路进行排查 量） Y 依次更换 U1001/U1402/U300 1.8V 19 22 1.8V 26 2.4V 21 3.3V 2.PIN1/PIN3 电压都为0.9V 2 1 X1201 3 4 1.8V 15 9 1.8V 1.8V 20 7 2.15V 12 0.8V 0.8V 10 13 0.8V 3.2V 23 U1001 1.29V 11 5 1 1.8V 1.8V 5 17 1.1V 1.45V 8 0.8V 18 6 7 2 U7004 16 2.8V 5 3 24 3V U1903 4 J1701 25 3.3 6 1.TP3018 对地短接有端口 出现 BOTTOM面 28 0.9V U1402 0.9V 27 2 1.8V U300 7 2 1 3 4 0.9V 1.2V 29 14 3V 6 1.8V 4 2 4 J2901 3 1 返回目录 上电时序图链接 2018/11/27 第1页，共1页
