SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2016-05-20 型 号 : SM-A8000 销 售 商 ： 适 用 起 始 日 期 ：2016-05-20 通 告 号 : SBSCHHP1605165 题目：SM-A8000 振铃，显示，指纹失灵故障维修指导 1 . 目 的 ： 1）对 SM-A8000 振铃，显示，指纹失灵故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 维修方法： 1） 振铃故障  故障现象：响铃无声  测量以下元件的输出点阻值 测量项 SPK_OUT_P SPK_OUT_N 具体测量点 L401 L402 正常值 426Ω 426Ω  具体测量点及更换元件点如下：  具体测量方法： 数字万用表调蜂鸣档，测量以上电容的阻值， 如阻值不正常则更换音频放大器 U406 1/4页 

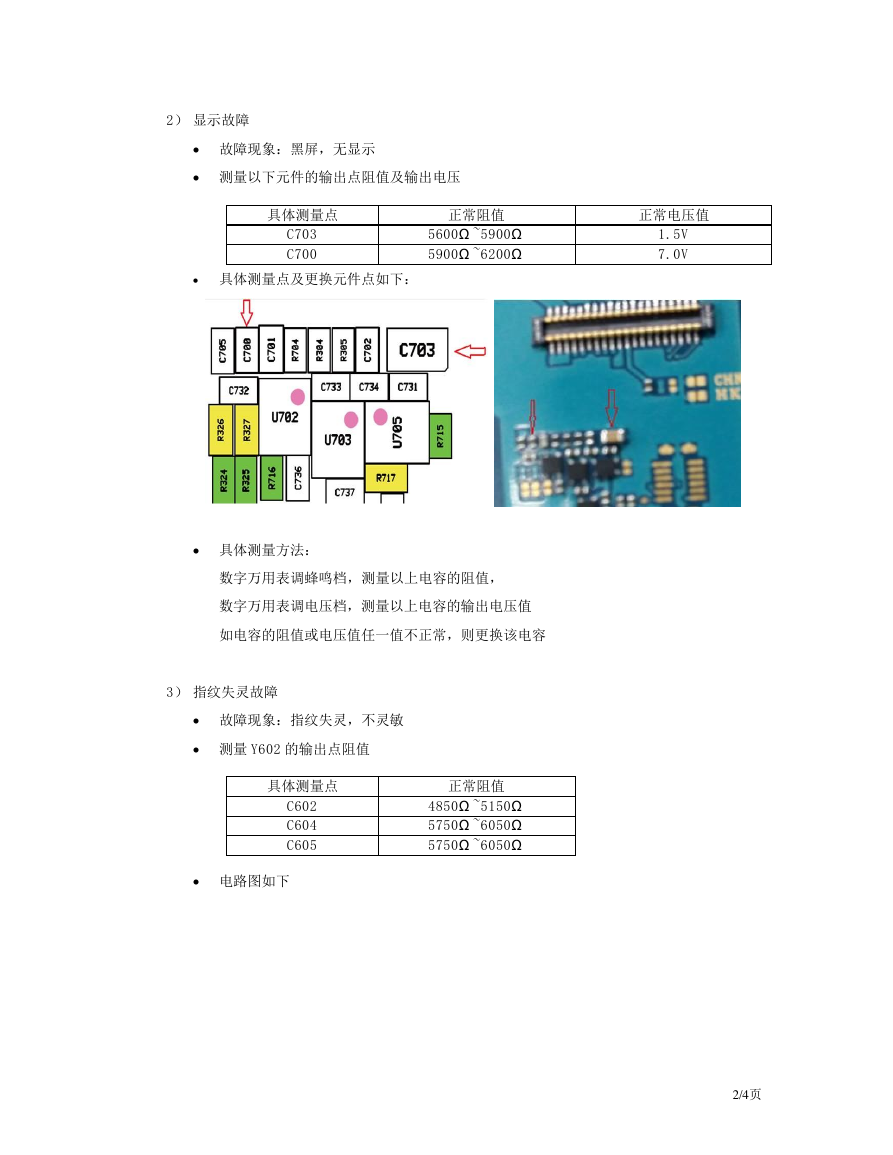

2） 显示故障  故障现象：黑屏，无显示  测量以下元件的输出点阻值及输出电压 具体测量点 C703 C700 正常阻值 5600Ω ~5900Ω 5900Ω ~6200Ω 正常电压值 1.5V 7.0V  具体测量点及更换元件点如下：  具体测量方法： 数字万用表调蜂鸣档，测量以上电容的阻值， 数字万用表调电压档，测量以上电容的输出电压值 如电容的阻值或电压值任一值不正常，则更换该电容 3） 指纹失灵故障  故障现象：指纹失灵，不灵敏  测量 Y602 的输出点阻值 具体测量点 C602 C604 C605  电路图如下 正常阻值 4850Ω ~5150Ω 5750Ω ~6050Ω 5750Ω ~6050Ω 2/4页 

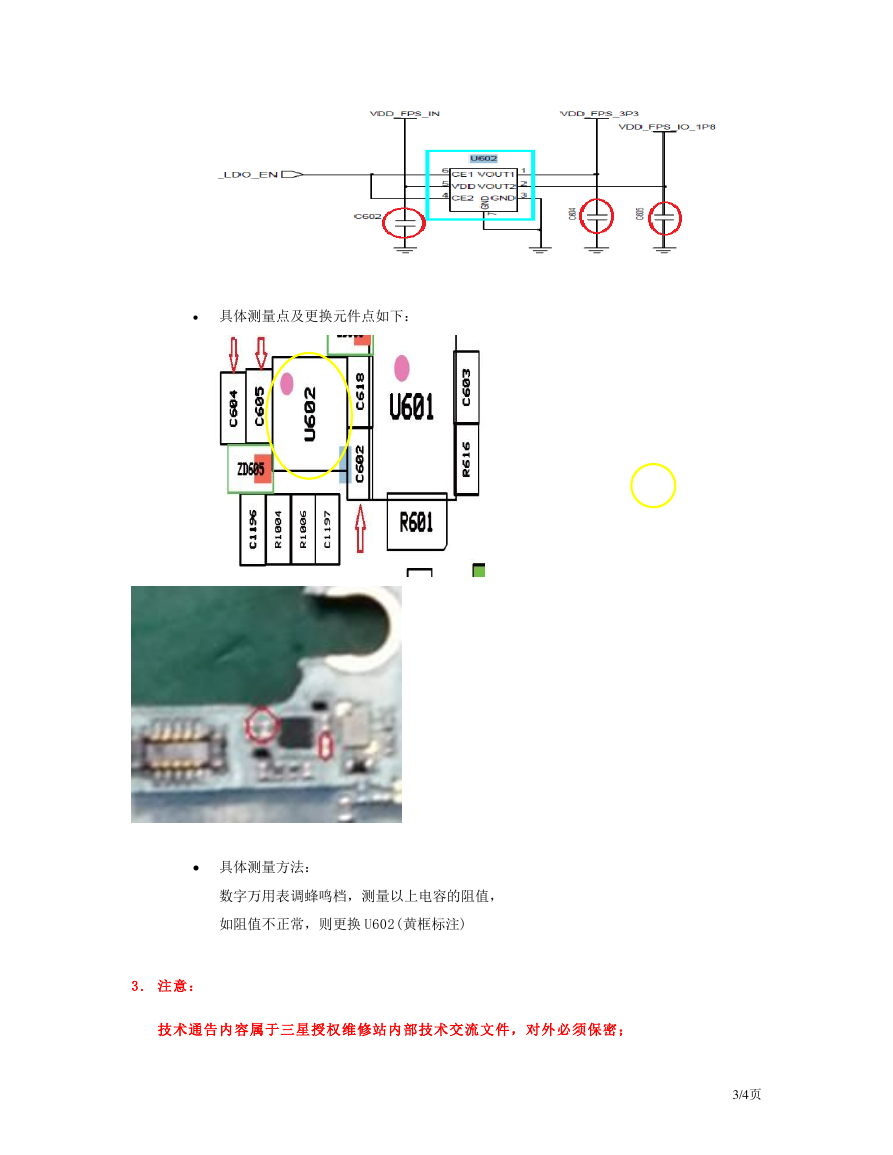

 具体测量点及更换元件点如下：  具体测量方法： 数字万用表调蜂鸣档，测量以上电容的阻值， 如阻值不正常，则更换 U602(黄框标注) 3 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 3/4页 

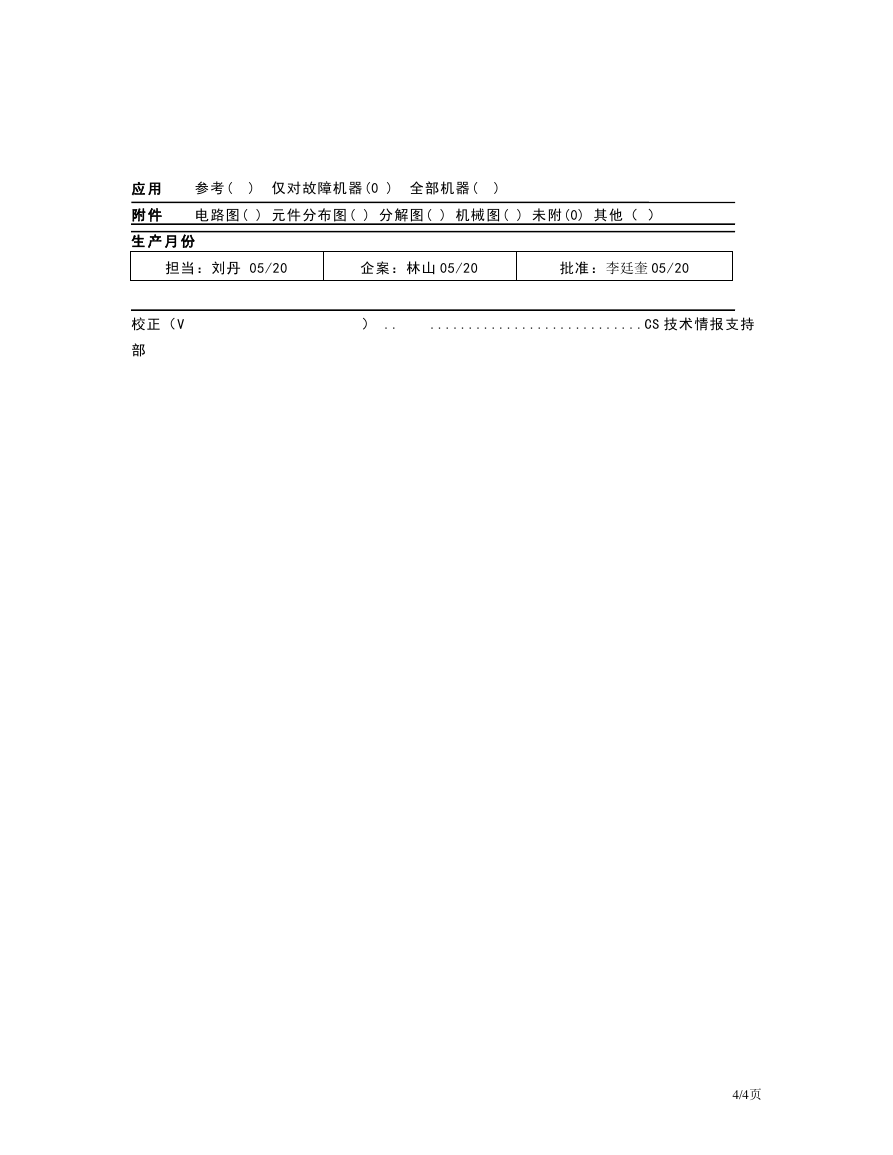

应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 05/20 企案：林山 05/20 批准：李廷奎 05/20 校正（V ） .. ............................CS 技术情报支持 部 4/4页
