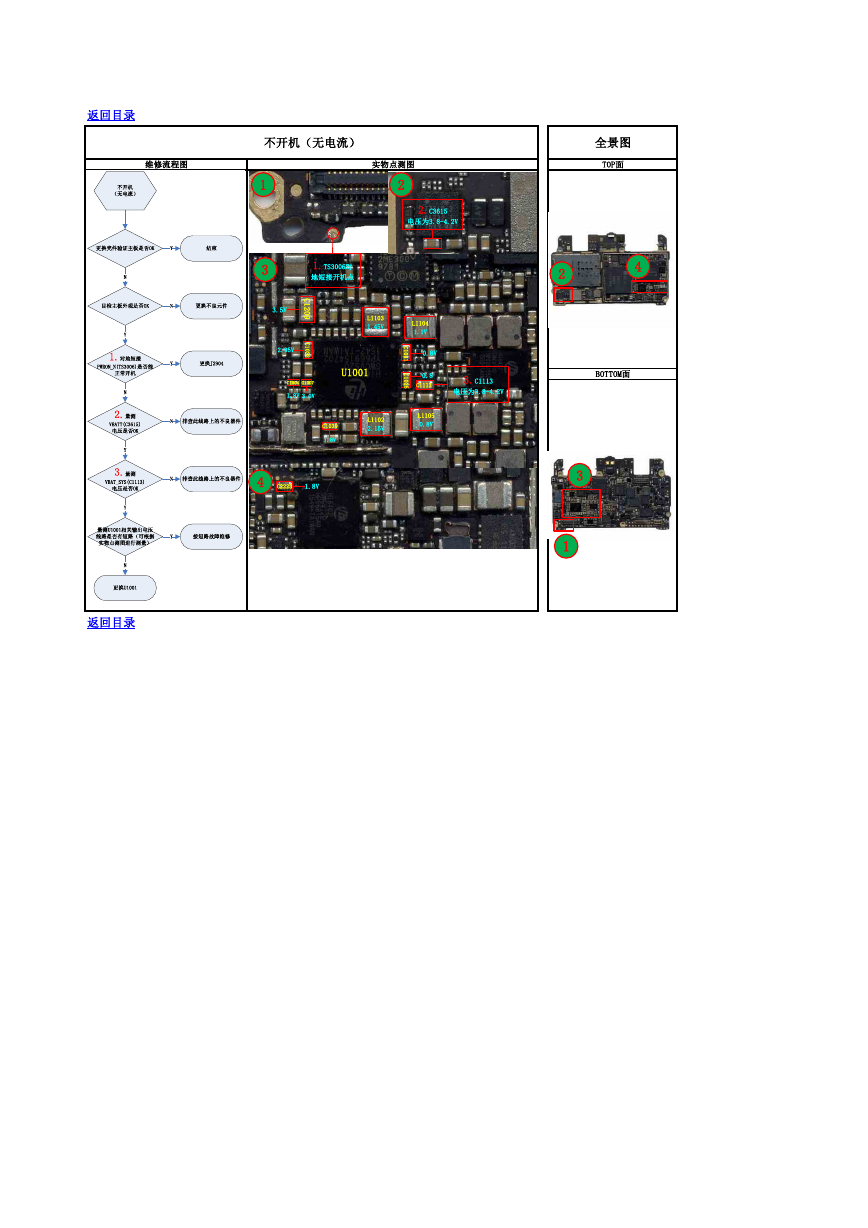

返回目录 维修流程图 不开机（无电流） 1 3 实物点测图 2 2.C3615 电压为3.8-4.2V 全景图 TOP面 1.TS3006对 地短接开机点 2 4 3.5V 2.95V C 1 2 0 9 C 1 0 2 2 C1004 C1007 1.8V 3.0V L1103 1.45V U1001 L1104 1.1V C 1 0 3 1 C 1 0 2 5 0.8V 0.8 C1113 L1102 2.15V L1105 0.8V C1039 1.8V 4 C2223 1.8V 3.C1113 电压为3.8-4.2V BOTTOM面 3 1 返回目录 更换不良元件N目检主板外观是否OK不开机（无电流）1.对地短接PWRON_N(TS3006)是否能正常开机2.量测VBATT(C3615)电压是否OKY更换J2904YN排查此线路上的不良器件N量测U1001相关输出电压线路是否有短路（可根据实物点测图进行测量）按短路故障维修YY更换U1001N更换壳件验证主板是否OK结束YN3.量测VBAT_SYS(C1113)电压是否OK排查此线路上的不良器件NY
