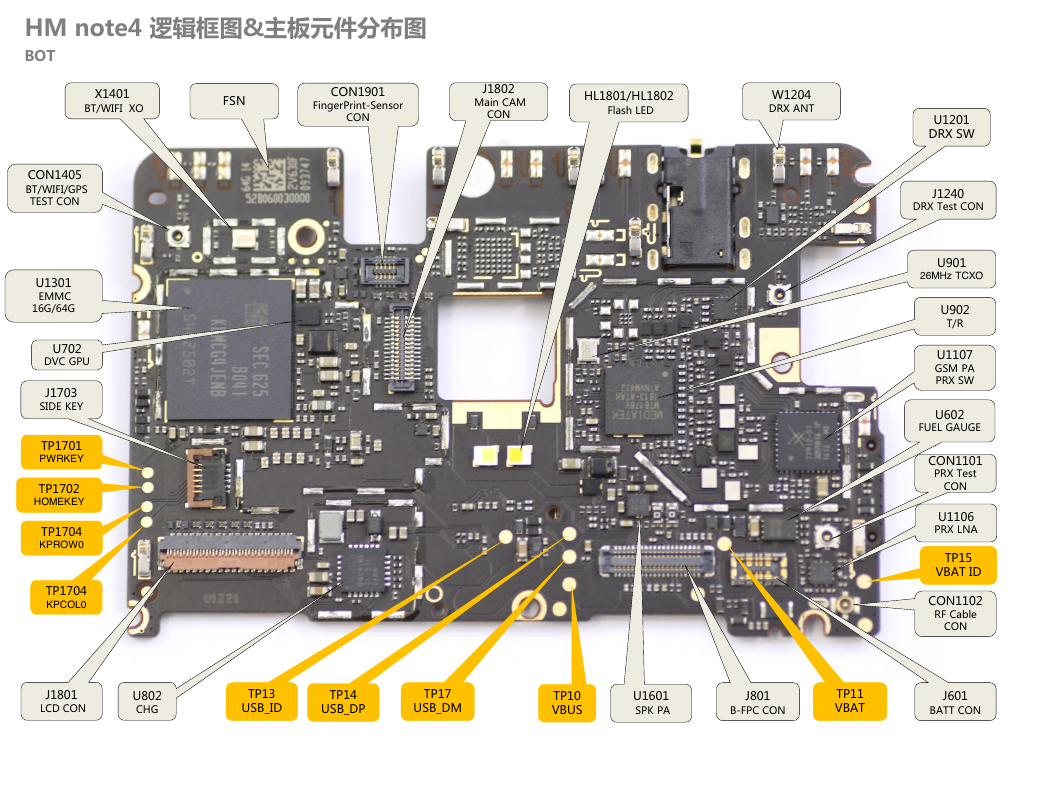

HM note4 逻辑框图&主板元件分布图J1703SIDE KEY CON1405BT/WIFI/GPSTESTCONHL1801/HL1802Flash LEDJ1240DRXTest CONJ1801LCDCONU1107GSM PAPRX SWCON1102RF CableCONU1201DRX SWBOTJ601BATT CONU90126MHz TCXOX1401BT/WIFI XOU902T/RU1106PRX LNACON1101PRX Test CONJ801B-FPC CONU802CHGU702DVC GPUTP14USB_DPTP17USB_DMTP10VBUSTP11VBATTP15VBAT IDFSNU1301EMMC 16G/64GCON1901FingerPrint-Sensor CONJ1802Main CAM CONTP13USB_IDU602FUEL GAUGEW1204DRX ANTU1601SPK PATP1701PWRKEYTP1702HOMEKEYTP1704KPCOL0TP1704KPROW0

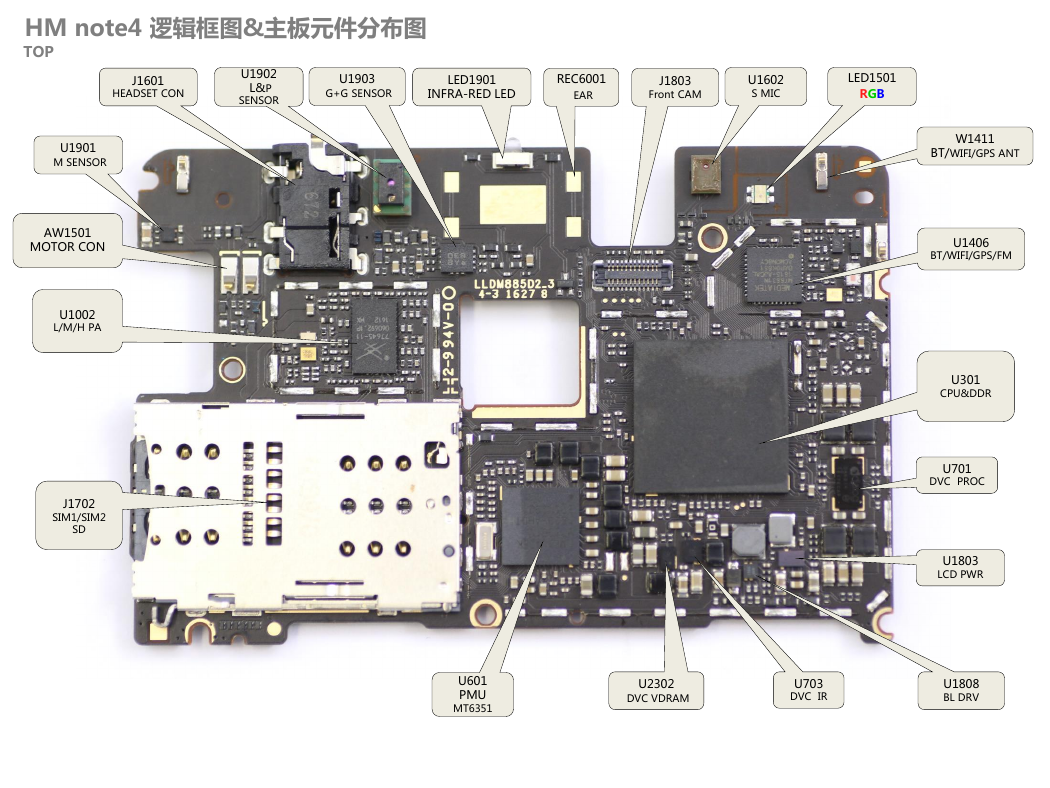

HM note4 逻辑框图&主板元件分布图U1902L&P SENSORJ1601HEADSET CONU301 CPU&DDRAW1501MOTOR CONLED1901INFRA-RED LEDTOPLED1501RGBJ1702SIM1/SIM2SDU1602SMICJ1803FrontCAMW1411BT/WIFI/GPSANTU1406BT/WIFI/GPS/FMREC6001EARU701DVC PROCU601PMUMT6351U1803LCD PWRU1808BL DRVU703DVC IRU2302DVC VDRAMU1002L/M/H PAU1901MSENSORU1903G+GSENSOR

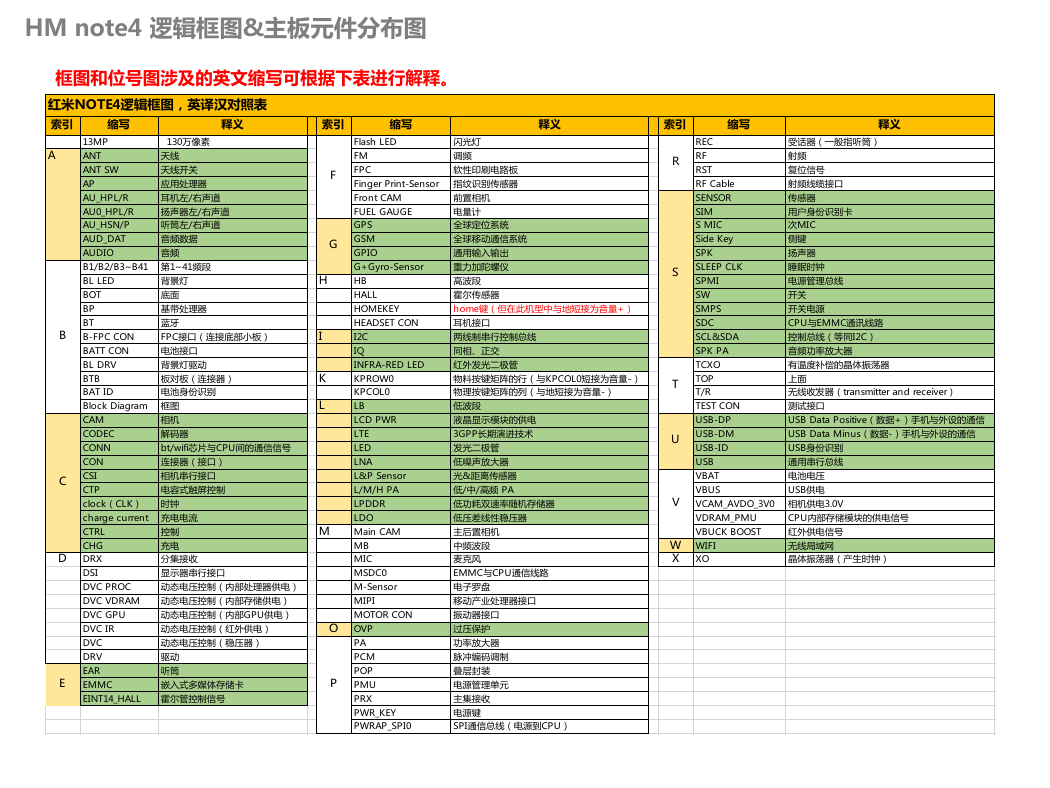

HM note4 逻辑框图&主板元件分布图框图和位号图涉及的英文缩写可根据下表进行解释。索引缩写释义索引缩写释义索引缩写释义13MP 130万像素Flash LED闪光灯REC受话器（一般指听筒）AANT天线FM调频RF射频ANT SW天线开关FPC软性印刷电路板RST复位信号AP应用处理器Finger Print-Sensor指纹识别传感器RF Cable射频线缆接口AU_HPL/R耳机左/右声道Front CAM前置相机SENSOR传感器AU0_HPL/R扬声器左/右声道FUEL GAUGE电量计SIM用户身份识别卡AU_HSN/P听筒左/右声道GPS全球定位系统S MIC次MICAUD_DAT音频数据GSM全球移动通信系统Side Key侧键AUDIO音频GPIO通用输入输出SPK扬声器B1/B2/B3~B41第1~41频段G+Gyro-Sensor重力加陀螺仪SLEEP CLK睡眠时钟BL LED背景灯HHB高波段SPMI电源管理总线BOT底面HALL霍尔传感器SW开关BP基带处理器HOMEKEYhome键（但在此机型中与地短接为音量+）SMPS开关电源BT蓝牙HEADSET CON耳机接口SDCCPU与EMMC通讯线路B-FPC CONFPC接口（连接底部小板）II2C两线制串行控制总线SCL&SDA控制总线（等同I2C）BATT CON电池接口IQ同相、正交SPK PA音频功率放大器BL DRV背景灯驱动INFRA-RED LED红外发光二极管TCXO有温度补偿的晶体振荡器BTB板对板（连接器）KKPROW0物料按键矩阵的行（与KPCOL0短接为音量-）TOP上面BAT ID电池身份识别KPCOL0物理按键矩阵的列（与地短接为音量-）T/R无线收发器（transmitter and receiver）Block Diagram框图LLB低波段TEST CON测试接口CAM相机LCD PWR液晶显示模块的供电USB-DPUSB Data Positive（数据+）手机与外设的通信CODEC解码器LTE3GPP长期演进技术USB-DMUSB Data Minus（数据-）手机与外设的通信CONNbt/wifi芯片与CPU间的通信信号LED发光二极管USB-IDUSB身份识别CON连接器（接口）LNA低噪声放大器USB通用串行总线CSI相机串行接口L&P Sensor光&距离传感器VBAT电池电压CTP电容式触屏控制L/M/H PA低/中/高频 PAVBUSUSB供电clock（CLK）时钟LPDDR低功耗双速率随机存储器VCAM_AVDO_3V0相机供电3.0Vcharge current充电电流LDO低压差线性稳压器VDRAM_PMUCPU内部存储模块的供电信号CTRL控制MMain CAM主后置相机VBUCK BOOST红外供电信号CHG充电MB中频波段WWIFI无线局域网DDRX分集接收MIC麦克风XXO晶体振荡器（产生时钟）DSI显示器串行接口MSDC0EMMC与CPU通信线路DVC PROC动态电压控制（内部处理器供电）M-Sensor电子罗盘DVC VDRAM动态电压控制（内部存储供电）MIPI移动产业处理器接口DVC GPU动态电压控制（内部GPU供电）MOTOR CON振动器接口DVC IR动态电压控制（红外供电）OOVP过压保护DVC动态电压控制（稳压器）PA功率放大器DRV驱动PCM脉冲编码调制EAR听筒POP叠层封装EMMC嵌入式多媒体存储卡PMU电源管理单元EINT14_HALL霍尔管控制信号PRX主集接收PWR_KEY电源键PWRAP_SPI0SPI通信总线（电源到CPU）BFPE红米NOTE4逻辑框图，英译汉对照表CGVUTSR
