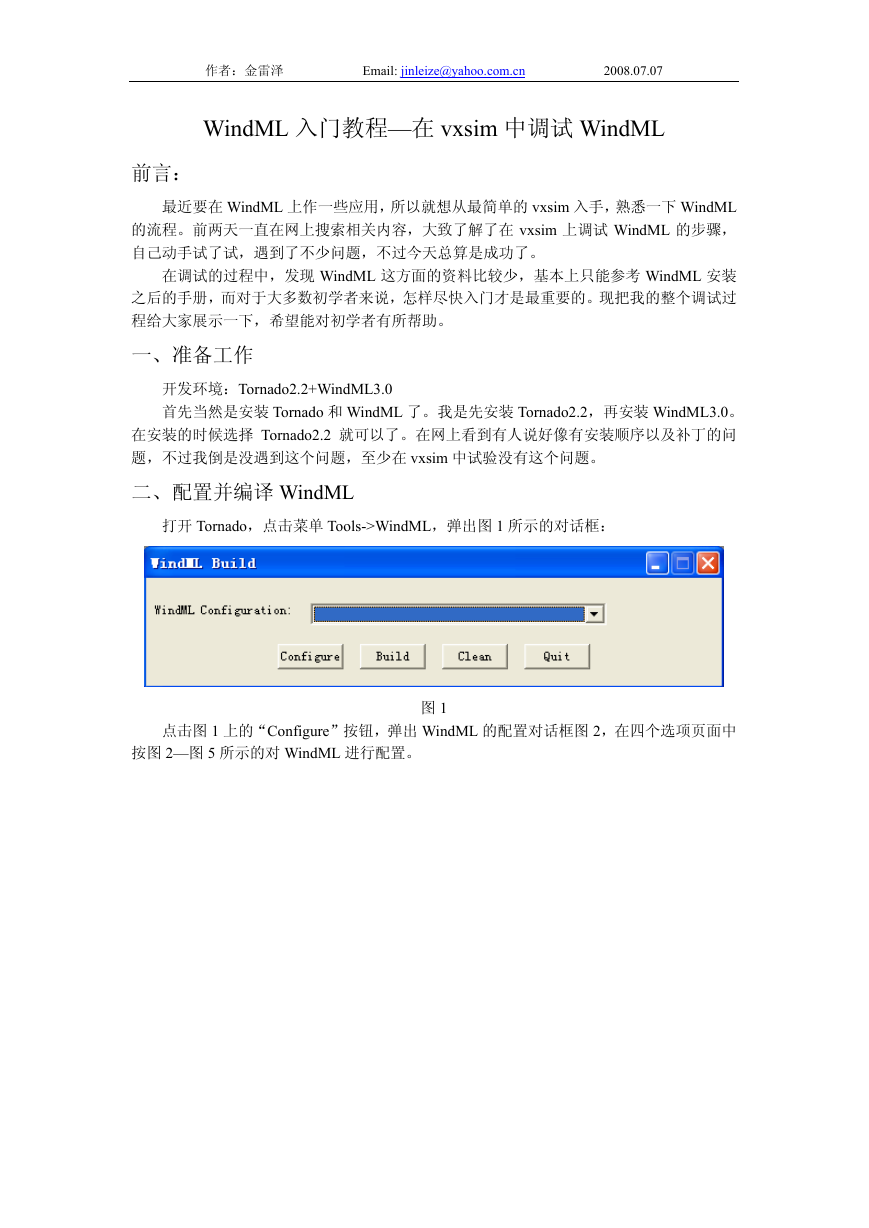

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 WindML 入门教程—在 vxsim 中调试 WindML 前言：最近要在 WindML 上作一些应用，所以就想从最简单的 vxsim 入手，熟悉一下 WindML 的流程。前两天一直在网上搜索相关内容，大致了解了在 vxsim 上调试 WindML 的步骤，自己动手试了试，遇到了不少问题，不过今天总算是成功了。在调试的过程中，发现 WindML 这方面的资料比较少，基本上只能参考 WindML 安装之后的手册，而对于大多数初学者来说，怎样尽快入门才是最重要的。现把我的整个调试过程给大家展示一下，希望能对初学者有所帮助。一、准备工作开发环境：Tornado2.2+WindML3.0 首先当然是安装 Tornado 和 WindML 了。我是先安装 Tornado2.2，再安装 WindML3.0。在安装的时候选择 Tornado2.2 就可以了。在网上看到有人说好像有安装顺序以及补丁的问题，不过我倒是没遇到这个问题，至少在 vxsim 中试验没有这个问题。二、配置并编译 WindML 打开 Tornado，点击菜单 Tools->WindML，弹出图 1 所示的对话框：点击图 1 上的“Configure”按钮，弹出 WindML 的配置对话框图 2，在四个选项页面中按图 2—图 5 所示的对 WindML 进行配置。图 1

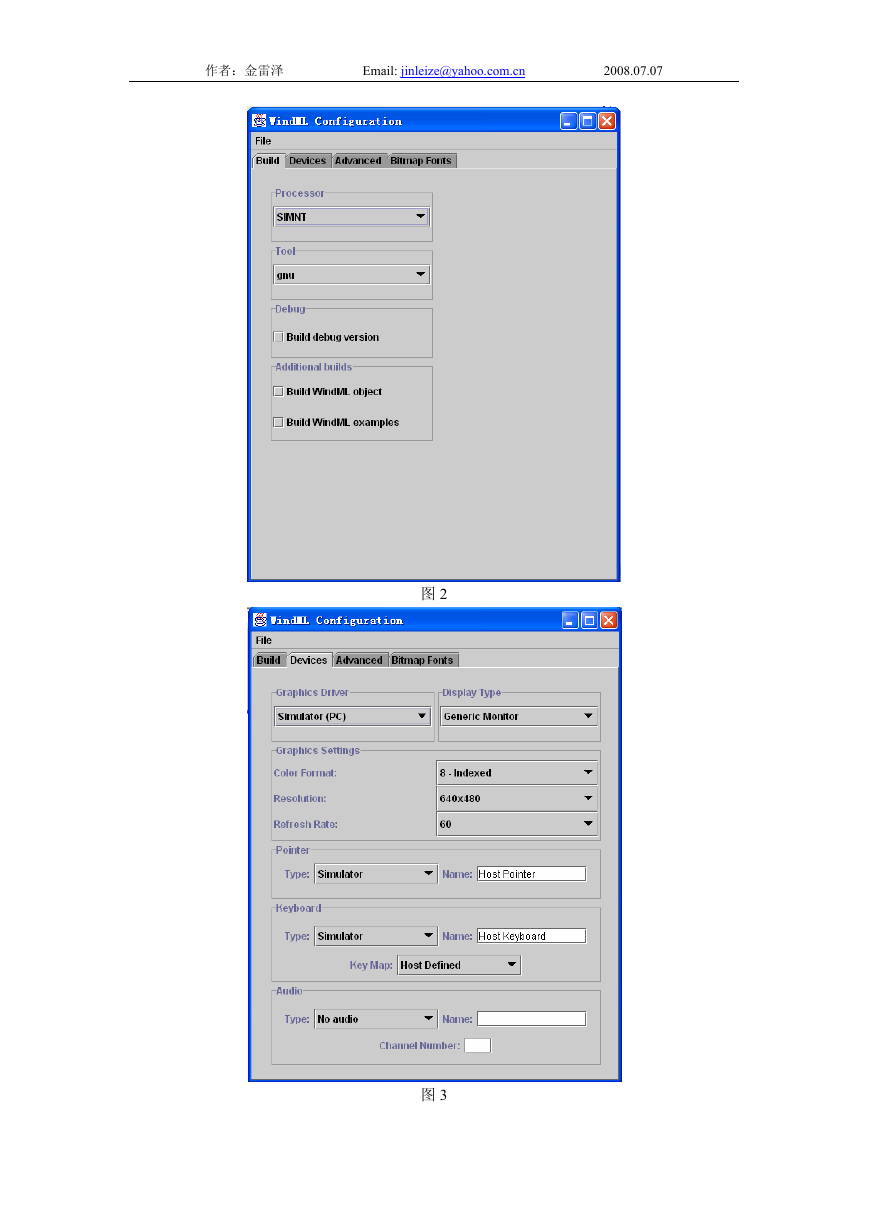

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 图 2 图 3

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 图 4 图 5

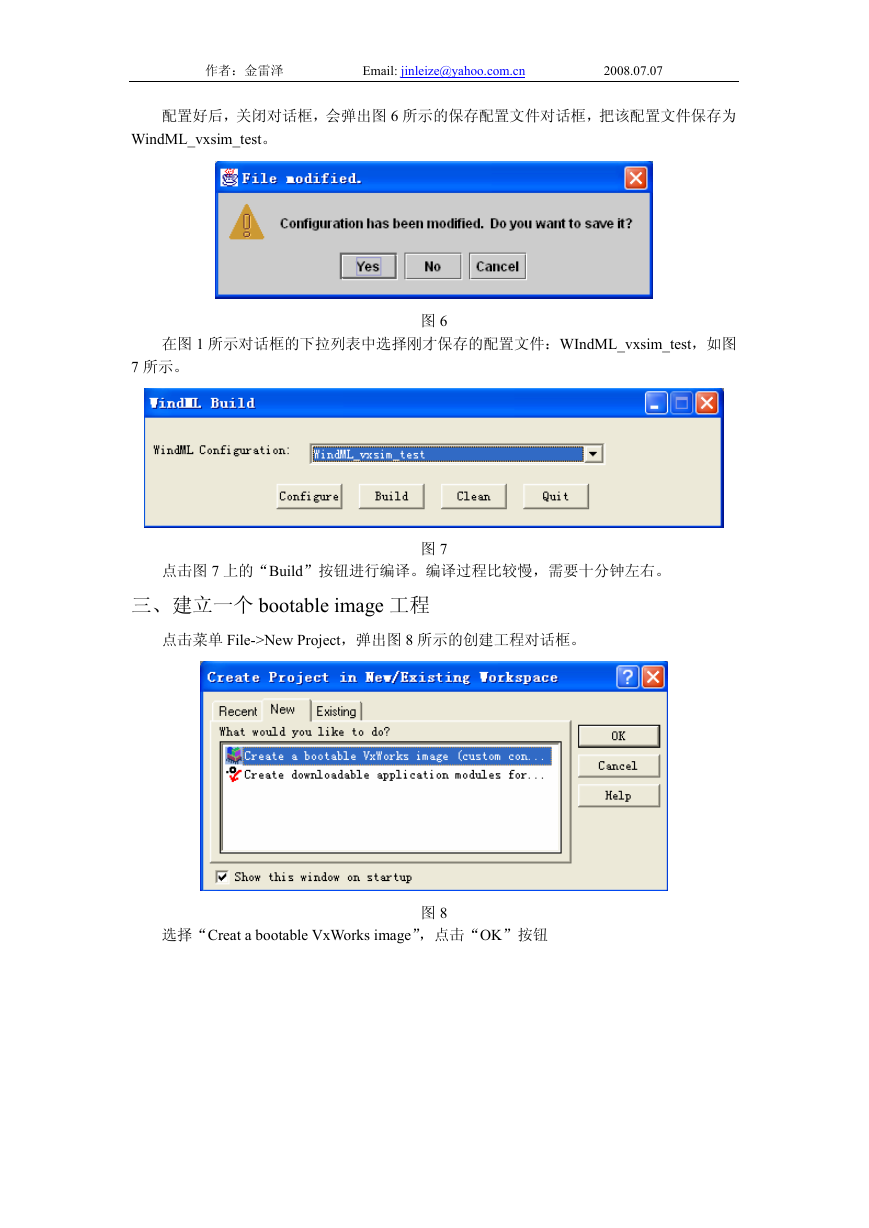

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 配置好后，关闭对话框，会弹出图 6 所示的保存配置文件对话框，把该配置文件保存为 WindML_vxsim_test。在图 1 所示对话框的下拉列表中选择刚才保存的配置文件：WIndML_vxsim_test，如图 7 所示。图 6 点击图 7 上的“Build”按钮进行编译。编译过程比较慢，需要十分钟左右。图 7 三、建立一个 bootable image 工程点击菜单 File->New Project，弹出图 8 所示的创建工程对话框。选择“Creat a bootable VxWorks image”，点击“OK”按钮图 8

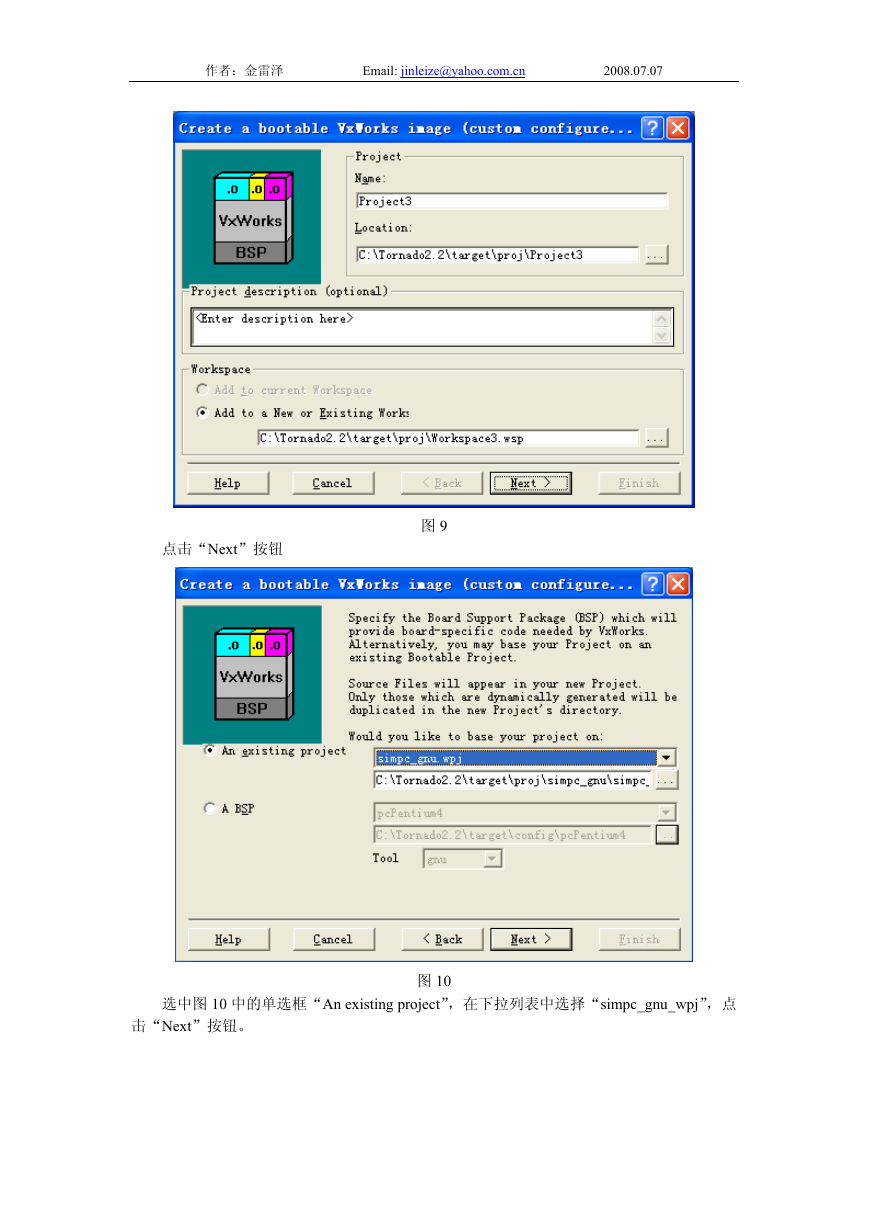

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 点击“Next”按钮图 9 选中图 10 中的单选框“An existing project”，在下拉列表中选择“simpc_gnu_wpj”，点击“Next”按钮。图 10

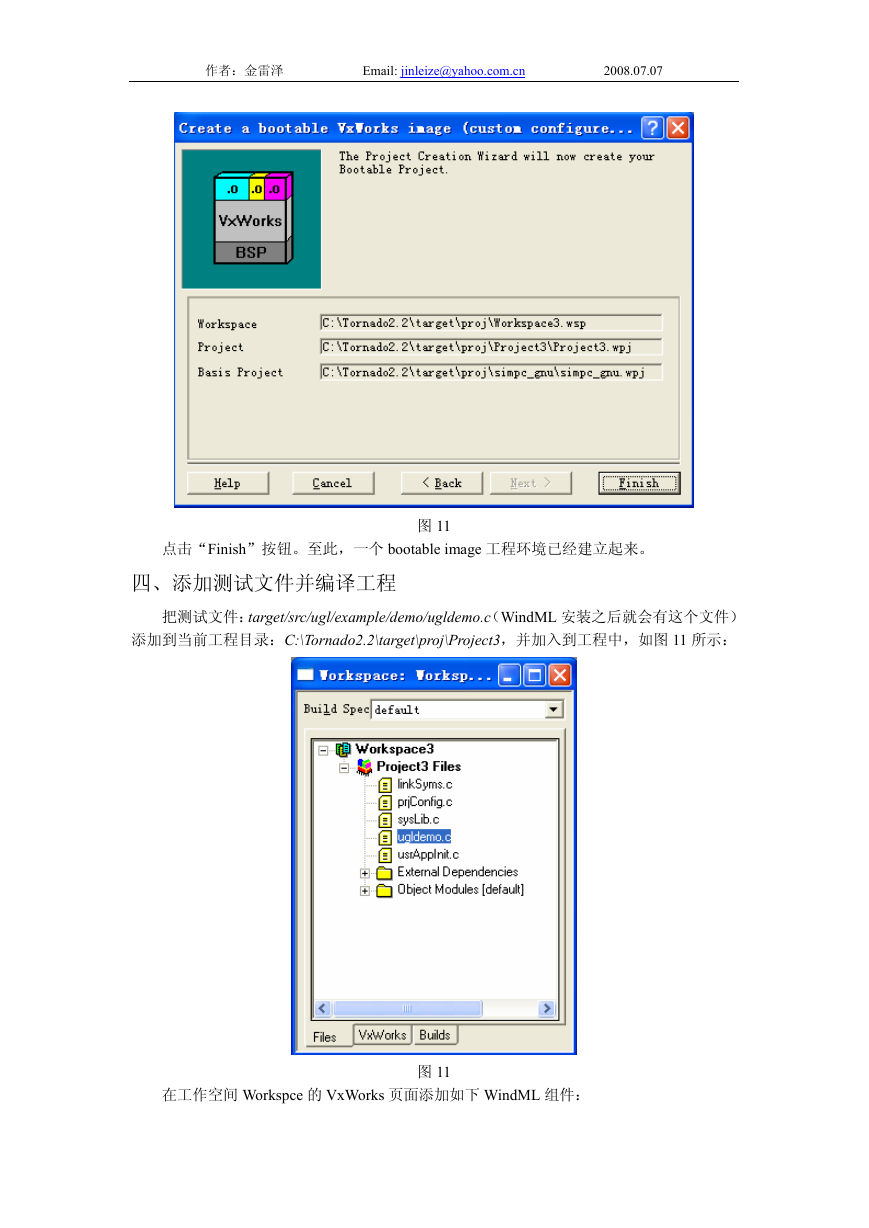

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 点击“Finish”按钮。至此，一个 bootable image 工程环境已经建立起来。图 11 四、添加测试文件并编译工程把测试文件：target/src/ugl/example/demo/ugldemo.c（WindML 安装之后就会有这个文件）添加到当前工程目录：C:\Tornado2.2\target\proj\Project3，并加入到工程中，如图 11 所示：在工作空间 Workspce 的 VxWorks 页面添加如下 WindML 组件：图 11

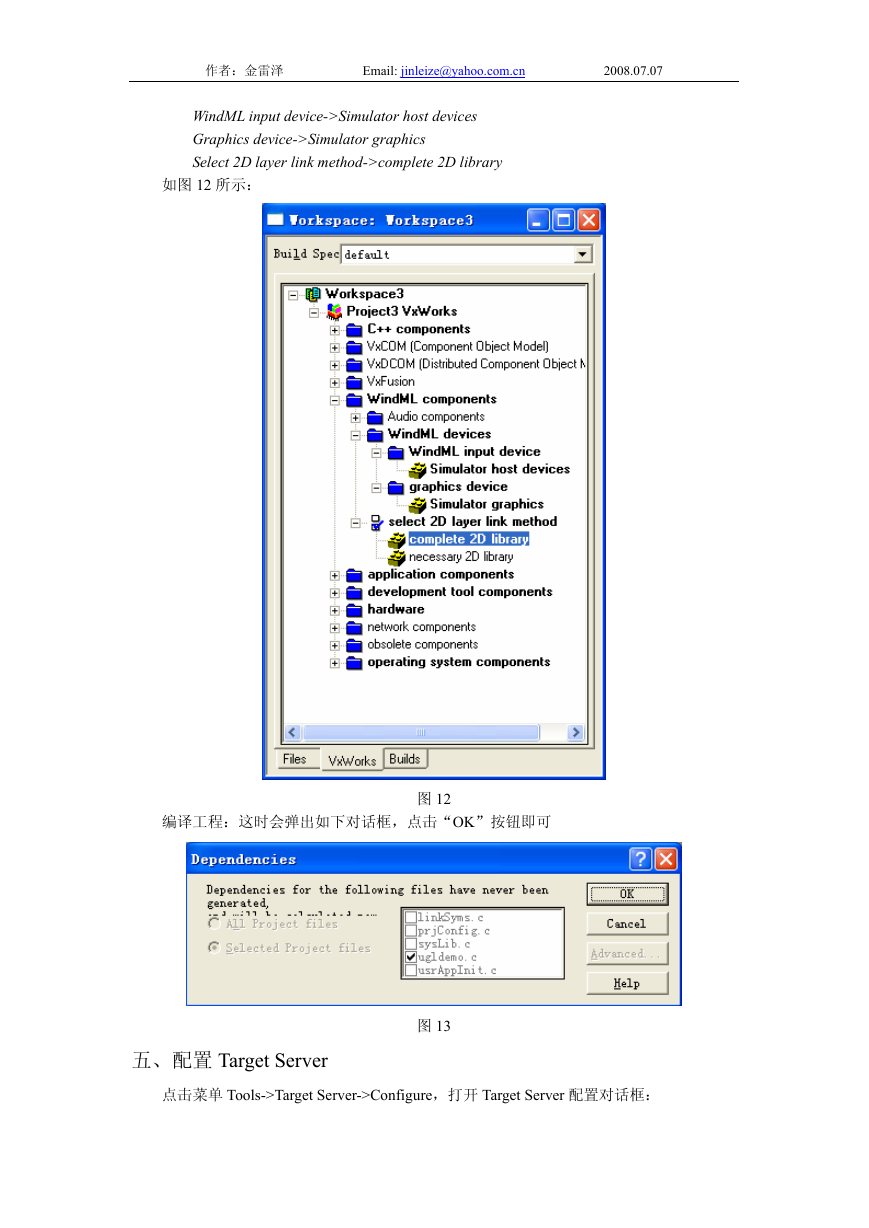

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 WindML input device->Simulator host devices Graphics device->Simulator graphics Select 2D layer link method->complete 2D library 如图 12 所示：编译工程：这时会弹出如下对话框，点击“OK”按钮即可图 12 图 13 五、配置 Target Server 点击菜单 Tools->Target Server->Configure，打开 Target Server 配置对话框：

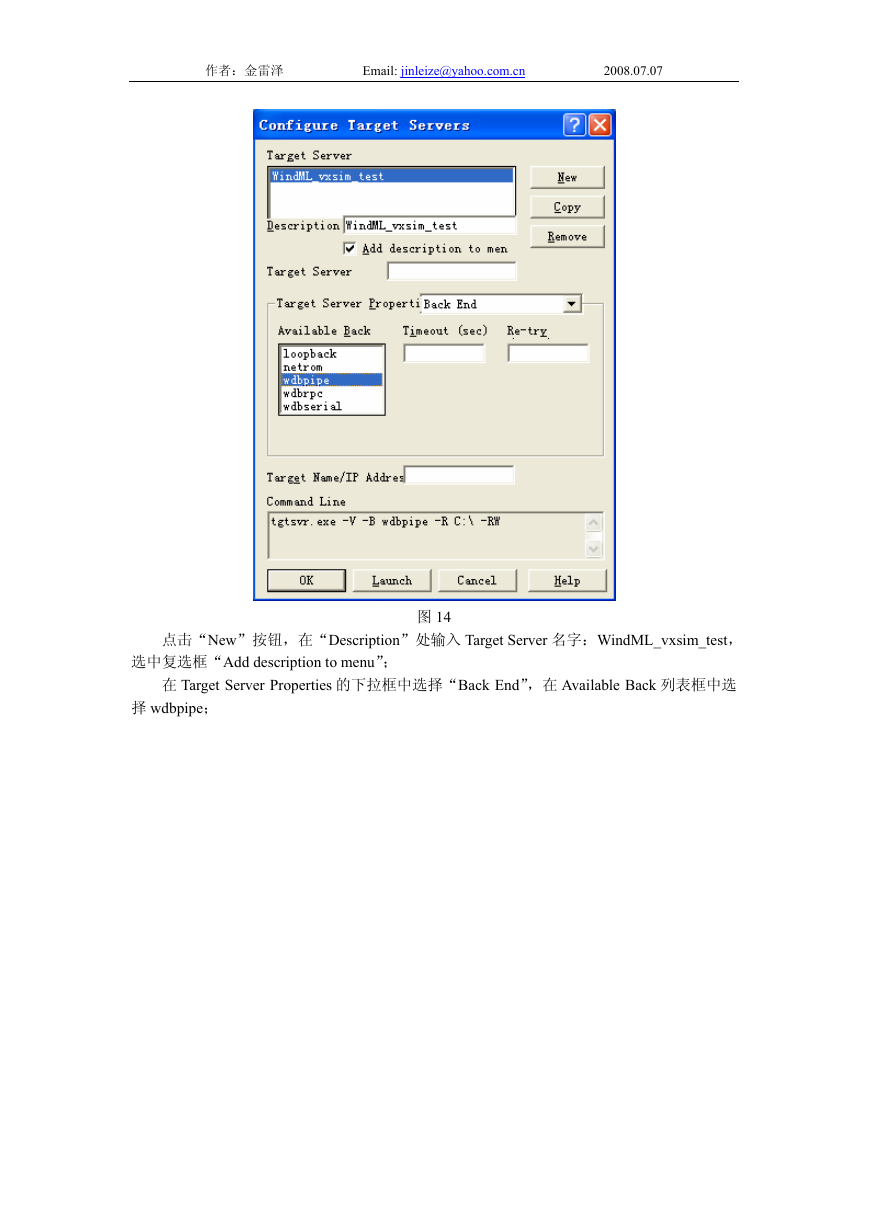

作者：金雷泽 Email: jinleize@yahoo.com.cn 2008.07.07 图 14 点击“New”按钮，在“Description”处输入 Target Server 名字：WindML_vxsim_test，选中复选框“Add description to menu”；在 Target Server Properties 的下拉框中选择“Back End”，在 Available Back 列表框中选择 wdbpipe；
