第一章
1.什么是计算机系统、计算机硬件和计算机软件?硬件和软件哪个更重要?
解:P3
计算机系统——计算机硬件、软件和数据通信设备的物理或逻辑的综合体。
计算机硬件——计算机的物理实体。
计算机软件——计算机运行所需的程序及相关资料。
硬件和软件在计算机系统中相互依存,缺一不可,因此同样重要。
5.冯•诺依曼计算机的特点是什么?
解:冯氏计算机的特点是:P9
•由运算器、控制器、存储器、输入设备、输出设备五大部件组成;
•指令和数据以同一形式(二进制形式)存于存储器中;
•指令由操作码、地址码两大部分组成;
•指令在存储器中顺序存放,通常自动顺序取出执行;
•以运算器为中心(原始冯氏机)。
7.解释下列概念:
主机、CPU、主存、存储单元、存储元件、存储基元、存储元、存储字、存储字
长、存储容量、机器字长、指令字长。
解:P10
主机——是计算机硬件的主体部分,由 CPU+MM(主存或内存)组成;
CPU——中央处理器(机),是计算机硬件的核心部件,由运算器+控制器组成;
(早期的运、控不在同一芯片上)
主存——计算机中存放正在运行的程序和数据的存储器,为计算机的主要工作存
储器,可随机存取;由存储体、各种逻辑部件及控制电路组成。
存储单元——可存放一个机器字并具有特定存储地址的存储单位;
存储元件——存储一位二进制信息的物理元件,是存储器中最小的存储单位,又
叫存储基元或存储元,不能单独存取;
存储字——一个存储单元所存二进制代码的逻辑单位;
存储字长——一个存储单元所存二进制代码的位数;
存储容量——存储器中可存二进制代码的总量;(通常主、辅存容量分开描述)
机器字长——CPU 能同时处理的数据位数;
指令字长——一条指令的二进制代码位数;
讲评:一种不确切的答法:
CPU 与 MM 合称主机;
运算器与控制器合称 CPU。
这两个概念应从结构角度解释较确切。
8.解释下列英文缩写的中文含义:
CPU、PC、IR、CU、ALU、ACC、MQ、X、MAR、MDR、I/O、MIPS、CPI、FLOPS
解:全面的回答应分英文全称、中文名、中文解释三部分。

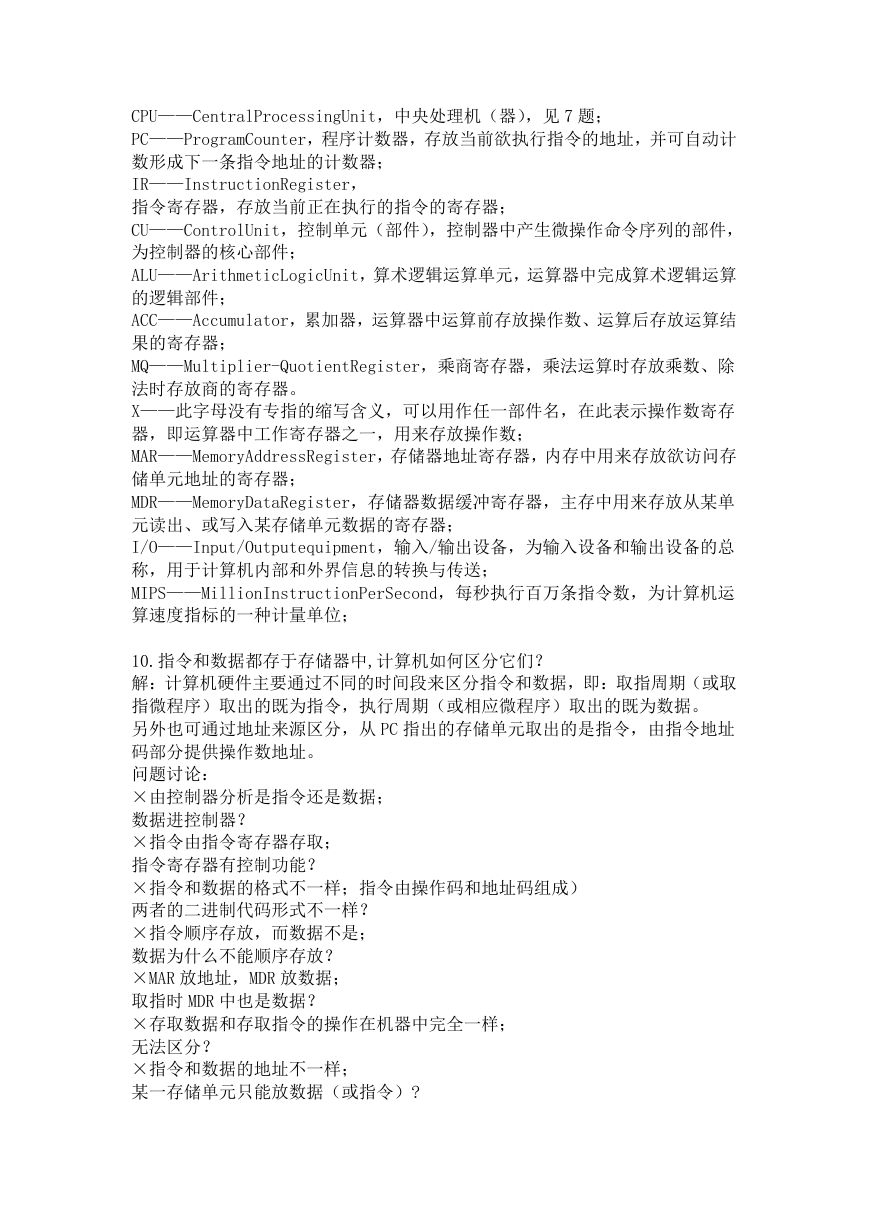

CPU——CentralProcessingUnit,中央处理机(器),见 7 题;
PC——ProgramCounter,程序计数器,存放当前欲执行指令的地址,并可自动计
数形成下一条指令地址的计数器;
IR——InstructionRegister,
指令寄存器,存放当前正在执行的指令的寄存器;
CU——ControlUnit,控制单元(部件),控制器中产生微操作命令序列的部件,
为控制器的核心部件;
ALU——ArithmeticLogicUnit,算术逻辑运算单元,运算器中完成算术逻辑运算
的逻辑部件;
ACC——Accumulator,累加器,运算器中运算前存放操作数、运算后存放运算结
果的寄存器;
MQ——Multiplier-QuotientRegister,乘商寄存器,乘法运算时存放乘数、除
法时存放商的寄存器。
X——此字母没有专指的缩写含义,可以用作任一部件名,在此表示操作数寄存
器,即运算器中工作寄存器之一,用来存放操作数;
MAR——MemoryAddressRegister,存储器地址寄存器,内存中用来存放欲访问存
储单元地址的寄存器;
MDR——MemoryDataRegister,存储器数据缓冲寄存器,主存中用来存放从某单
元读出、或写入某存储单元数据的寄存器;
I/O——Input/Outputequipment,输入/输出设备,为输入设备和输出设备的总
称,用于计算机内部和外界信息的转换与传送;
MIPS——MillionInstructionPerSecond,每秒执行百万条指令数,为计算机运
算速度指标的一种计量单位;
10.指令和数据都存于存储器中,计算机如何区分它们?
解:计算机硬件主要通过不同的时间段来区分指令和数据,即:取指周期(或取
指微程序)取出的既为指令,执行周期(或相应微程序)取出的既为数据。
另外也可通过地址来源区分,从 PC 指出的存储单元取出的是指令,由指令地址
码部分提供操作数地址。
问题讨论:
×由控制器分析是指令还是数据;
数据进控制器?
×指令由指令寄存器存取;
指令寄存器有控制功能?
×指令和数据的格式不一样;指令由操作码和地址码组成)
两者的二进制代码形式不一样?
×指令顺序存放,而数据不是;
数据为什么不能顺序存放?
×MAR 放地址,MDR 放数据;
取指时 MDR 中也是数据?
×存取数据和存取指令的操作在机器中完全一样;
无法区分?
×指令和数据的地址不一样;
某一存储单元只能放数据(或指令)?
×指令放在 ROM 中,数据放在 RAM 中;
用户程序放在哪?
第三章
1.什么是总线?总线传输有何特点?为了减轻总线负载,总线上的部件应具备什
么特点?
解:总线是多个部件共享的传输部件。
总线传输的特点是:某一时刻只能有一路信息在总线上传输,即分时使用。
为了减轻总线负载,总线上的部件应通过三态驱动缓冲电路与总线连通。
讲评:
围绕“为减轻总线负载”的几种说法:
×应对设备按速率进行分类,各类设备挂在与自身速率相匹配的总线上;
×应采用多总线结构;
×总线上只连接计算机的五大部件;
×总线上的部件应为低功耗部件。
上述措施都无法从根上(工程上)解决问题,且增加了许多不必要(或不可能)
的限制。
×总线上的部件应具备机械特性、电器特性、功能特性、时间特性;
这是不言而喻的。
4.为什么要设置总线判优控制?常见的集中式总线控制有几种?各有何特点?
哪种方式响应时间最快?哪种方式对电路故障最敏感?
解:总线判优控制解决多个部件同时申请总线时的使用权分配问题;
常见的集中式总线控制有三种:
链式查询、计数器查询、独立请求;
特点:链式查询方式连线简单,易于扩充,对电路故障最敏感;计数器查询方式
优先级设置较灵活,对故障不敏感,连线及控制过程较复杂;独立请求方式判优
速度最快,但硬件器件用量大,连线多,成本较高。
5.解释下列概念:总线的主设备(或主模块)、总线的从设备(或从模块)、总线
的传输周期和总线的通信控制。
解:
总线的主设备(主模块)——指一次总线传输期间,拥有总线控制权的设备(模
块);
总线的从设备(从模块)——指一次总线传输期间,配合主设备完成传输的设备
(模块),它只能被动接受主设备发来的命令;
总线的传输周期——总线完成一次完整而可靠的传输所需时间;
总线的通信控制——指总线传送过程中双方的时间配合方式。

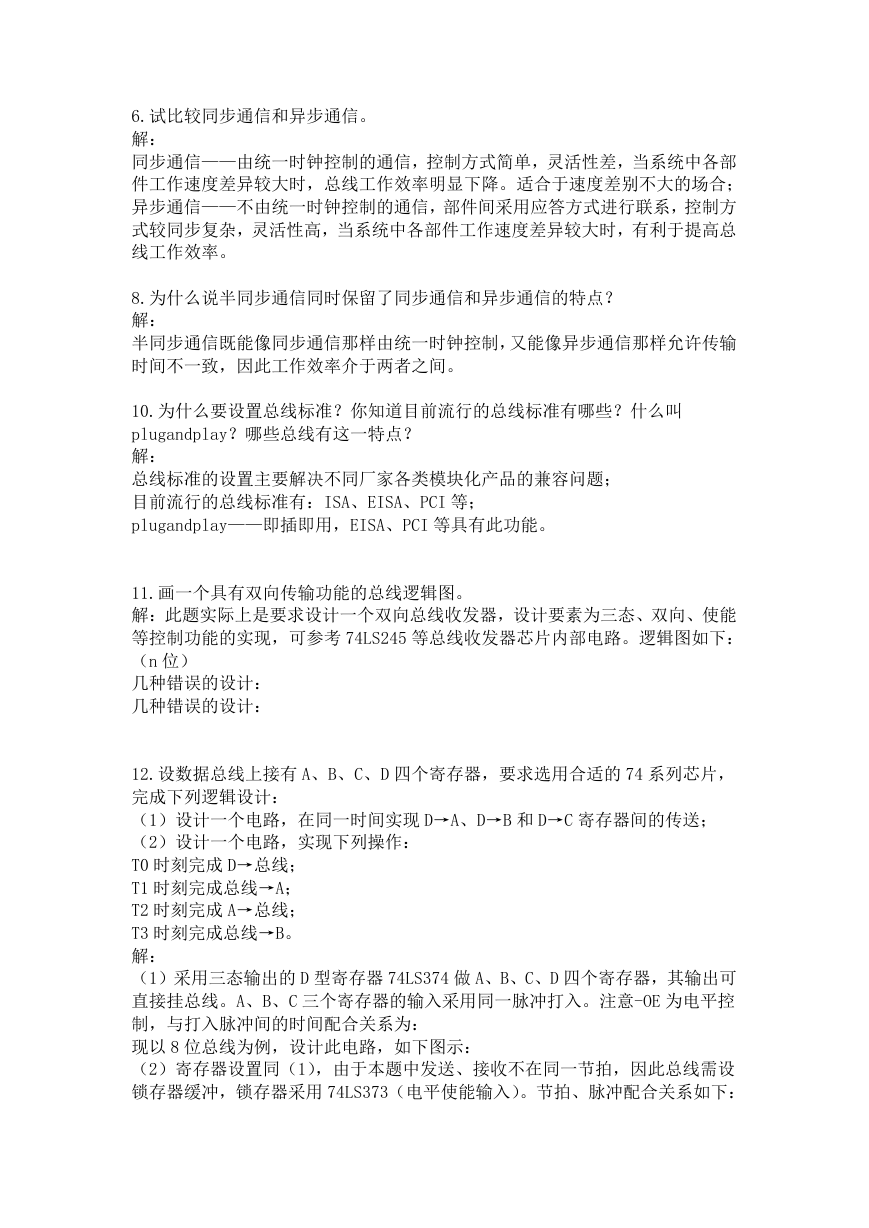

6.试比较同步通信和异步通信。
解:
同步通信——由统一时钟控制的通信,控制方式简单,灵活性差,当系统中各部
件工作速度差异较大时,总线工作效率明显下降。适合于速度差别不大的场合;
异步通信——不由统一时钟控制的通信,部件间采用应答方式进行联系,控制方
式较同步复杂,灵活性高,当系统中各部件工作速度差异较大时,有利于提高总
线工作效率。
8.为什么说半同步通信同时保留了同步通信和异步通信的特点?
解:
半同步通信既能像同步通信那样由统一时钟控制,又能像异步通信那样允许传输
时间不一致,因此工作效率介于两者之间。
10.为什么要设置总线标准?你知道目前流行的总线标准有哪些?什么叫
plugandplay?哪些总线有这一特点?
解:
总线标准的设置主要解决不同厂家各类模块化产品的兼容问题;
目前流行的总线标准有:ISA、EISA、PCI 等;
plugandplay——即插即用,EISA、PCI 等具有此功能。
11.画一个具有双向传输功能的总线逻辑图。
解:此题实际上是要求设计一个双向总线收发器,设计要素为三态、双向、使能
等控制功能的实现,可参考 74LS245 等总线收发器芯片内部电路。逻辑图如下:
(n 位)
几种错误的设计:
几种错误的设计:
12.设数据总线上接有 A、B、C、D 四个寄存器,要求选用合适的 74 系列芯片,
完成下列逻辑设计:
(1)设计一个电路,在同一时间实现 D→A、D→B 和 D→C 寄存器间的传送;
(2)设计一个电路,实现下列操作:
T0 时刻完成 D→总线;
T1 时刻完成总线→A;
T2 时刻完成 A→总线;
T3 时刻完成总线→B。
解:
(1)采用三态输出的 D 型寄存器 74LS374 做 A、B、C、D 四个寄存器,其输出可
直接挂总线。A、B、C 三个寄存器的输入采用同一脉冲打入。注意-OE 为电平控
制,与打入脉冲间的时间配合关系为:
现以 8 位总线为例,设计此电路,如下图示:
(2)寄存器设置同(1),由于本题中发送、接收不在同一节拍,因此总线需设
锁存器缓冲,锁存器采用 74LS373(电平使能输入)。节拍、脉冲配合关系如下:

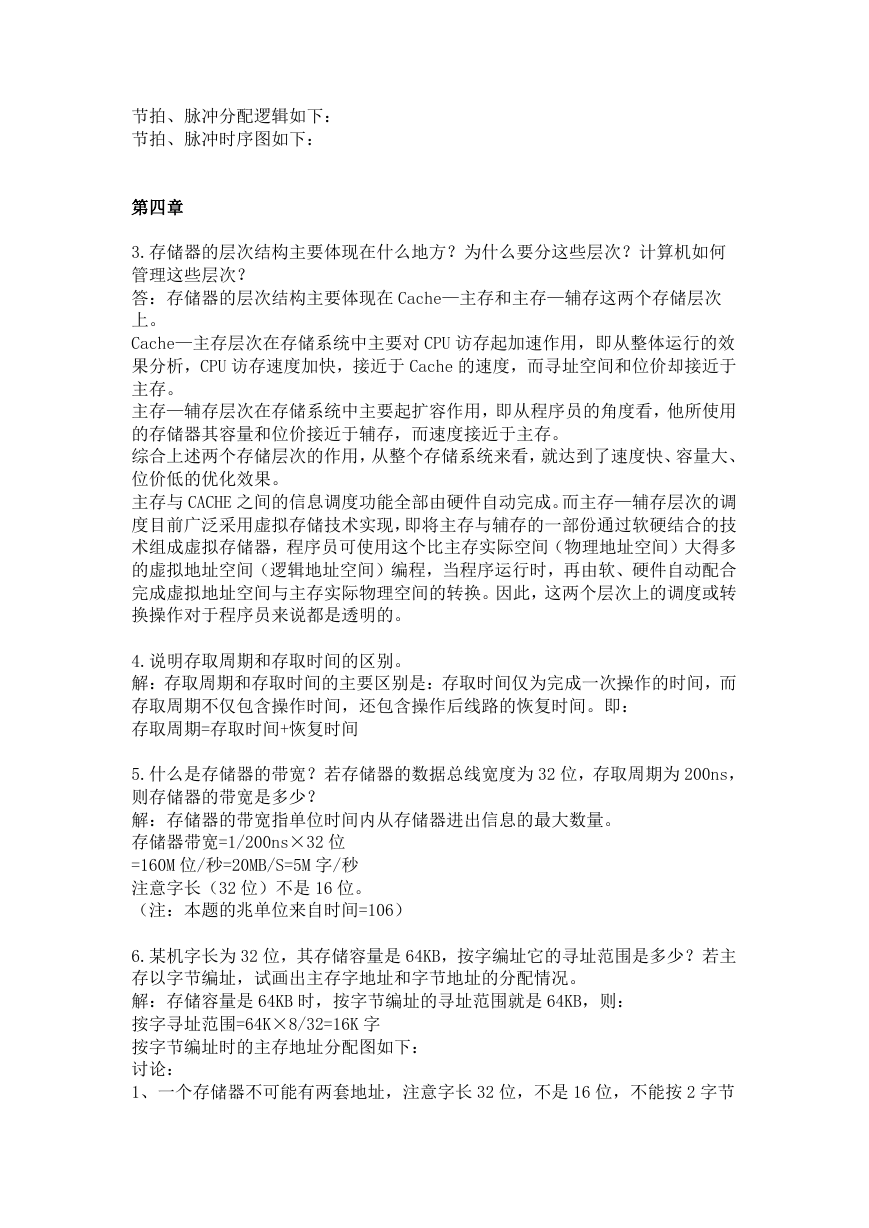

节拍、脉冲分配逻辑如下:
节拍、脉冲时序图如下:
第四章
3.存储器的层次结构主要体现在什么地方?为什么要分这些层次?计算机如何
管理这些层次?
答:存储器的层次结构主要体现在 Cache—主存和主存—辅存这两个存储层次
上。
Cache—主存层次在存储系统中主要对 CPU 访存起加速作用,即从整体运行的效
果分析,CPU 访存速度加快,接近于 Cache 的速度,而寻址空间和位价却接近于
主存。
主存—辅存层次在存储系统中主要起扩容作用,即从程序员的角度看,他所使用
的存储器其容量和位价接近于辅存,而速度接近于主存。
综合上述两个存储层次的作用,从整个存储系统来看,就达到了速度快、容量大、
位价低的优化效果。
主存与 CACHE 之间的信息调度功能全部由硬件自动完成。而主存—辅存层次的调
度目前广泛采用虚拟存储技术实现,即将主存与辅存的一部份通过软硬结合的技
术组成虚拟存储器,程序员可使用这个比主存实际空间(物理地址空间)大得多
的虚拟地址空间(逻辑地址空间)编程,当程序运行时,再由软、硬件自动配合
完成虚拟地址空间与主存实际物理空间的转换。因此,这两个层次上的调度或转
换操作对于程序员来说都是透明的。
4.说明存取周期和存取时间的区别。
解:存取周期和存取时间的主要区别是:存取时间仅为完成一次操作的时间,而
存取周期不仅包含操作时间,还包含操作后线路的恢复时间。即:
存取周期=存取时间+恢复时间
5.什么是存储器的带宽?若存储器的数据总线宽度为 32 位,存取周期为 200ns,
则存储器的带宽是多少?
解:存储器的带宽指单位时间内从存储器进出信息的最大数量。
存储器带宽=1/200ns×32 位
=160M 位/秒=20MB/S=5M 字/秒
注意字长(32 位)不是 16 位。
(注:本题的兆单位来自时间=106)
6.某机字长为 32 位,其存储容量是 64KB,按字编址它的寻址范围是多少?若主
存以字节编址,试画出主存字地址和字节地址的分配情况。
解:存储容量是 64KB 时,按字节编址的寻址范围就是 64KB,则:
按字寻址范围=64K×8/32=16K 字
按字节编址时的主存地址分配图如下:
讨论:

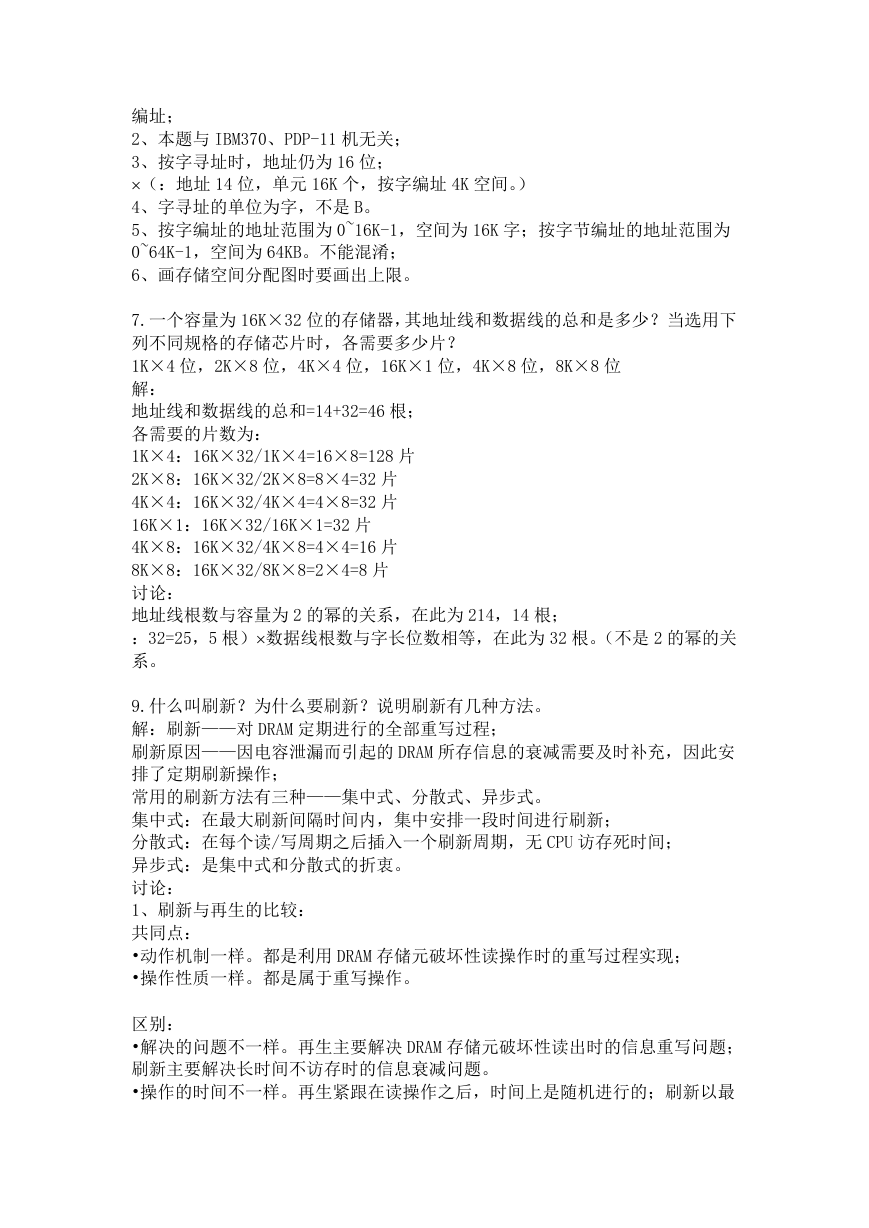

1、一个存储器不可能有两套地址,注意字长 32 位,不是 16 位,不能按 2 字节
编址;
2、本题与 IBM370、PDP-11 机无关;
3、按字寻址时,地址仍为 16 位;
(:地址 14 位,单元 16K 个,按字编址 4K 空间。)
4、字寻址的单位为字,不是 B。
5、按字编址的地址范围为 0~16K-1,空间为 16K 字;按字节编址的地址范围为
0~64K-1,空间为 64KB。不能混淆;
6、画存储空间分配图时要画出上限。
7.一个容量为 16K×32 位的存储器,其地址线和数据线的总和是多少?当选用下
列不同规格的存储芯片时,各需要多少片?
1K×4 位,2K×8 位,4K×4 位,16K×1 位,4K×8 位,8K×8 位
解:
地址线和数据线的总和=14+32=46 根;
各需要的片数为:
1K×4:16K×32/1K×4=16×8=128 片
2K×8:16K×32/2K×8=8×4=32 片
4K×4:16K×32/4K×4=4×8=32 片
16K×1:16K×32/16K×1=32 片
4K×8:16K×32/4K×8=4×4=16 片
8K×8:16K×32/8K×8=2×4=8 片
讨论:
地址线根数与容量为 2 的幂的关系,在此为 214,14 根;
:32=25,5 根)数据线根数与字长位数相等,在此为 32 根。(不是 2 的幂的关
系。
9.什么叫刷新?为什么要刷新?说明刷新有几种方法。
解:刷新——对 DRAM 定期进行的全部重写过程;
刷新原因——因电容泄漏而引起的 DRAM 所存信息的衰减需要及时补充,因此安
排了定期刷新操作;
常用的刷新方法有三种——集中式、分散式、异步式。
集中式:在最大刷新间隔时间内,集中安排一段时间进行刷新;
分散式:在每个读/写周期之后插入一个刷新周期,无 CPU 访存死时间;
异步式:是集中式和分散式的折衷。
讨论:
1、刷新与再生的比较:
共同点:
•动作机制一样。都是利用 DRAM 存储元破坏性读操作时的重写过程实现;
•操作性质一样。都是属于重写操作。
区别:
•解决的问题不一样。再生主要解决 DRAM 存储元破坏性读出时的信息重写问题;
刷新主要解决长时间不访存时的信息衰减问题。

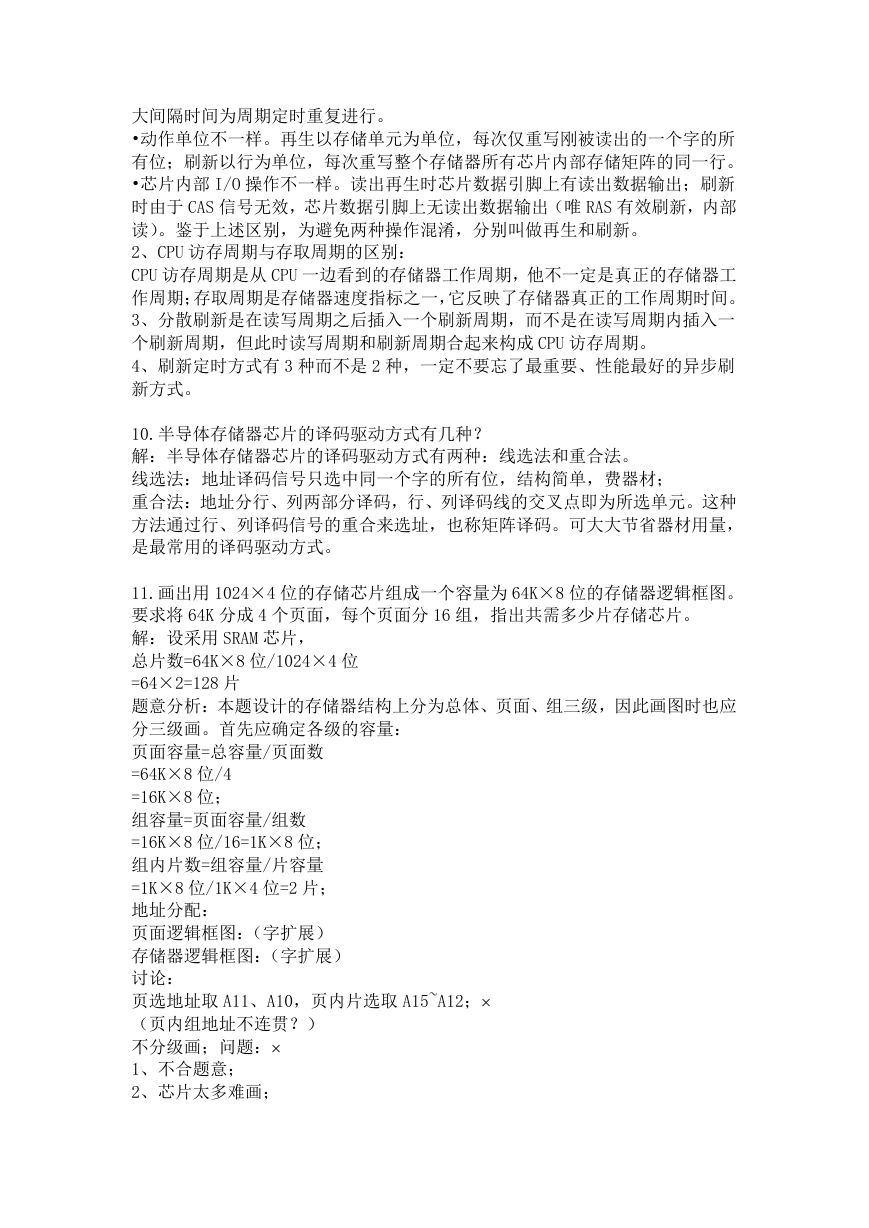

•操作的时间不一样。再生紧跟在读操作之后,时间上是随机进行的;刷新以最
大间隔时间为周期定时重复进行。
•动作单位不一样。再生以存储单元为单位,每次仅重写刚被读出的一个字的所
有位;刷新以行为单位,每次重写整个存储器所有芯片内部存储矩阵的同一行。
•芯片内部 I/O 操作不一样。读出再生时芯片数据引脚上有读出数据输出;刷新
时由于 CAS 信号无效,芯片数据引脚上无读出数据输出(唯 RAS 有效刷新,内部
读)。鉴于上述区别,为避免两种操作混淆,分别叫做再生和刷新。
2、CPU 访存周期与存取周期的区别:
CPU 访存周期是从 CPU 一边看到的存储器工作周期,他不一定是真正的存储器工
作周期;存取周期是存储器速度指标之一,它反映了存储器真正的工作周期时间。
3、分散刷新是在读写周期之后插入一个刷新周期,而不是在读写周期内插入一
个刷新周期,但此时读写周期和刷新周期合起来构成 CPU 访存周期。
4、刷新定时方式有 3 种而不是 2 种,一定不要忘了最重要、性能最好的异步刷
新方式。
10.半导体存储器芯片的译码驱动方式有几种?
解:半导体存储器芯片的译码驱动方式有两种:线选法和重合法。
线选法:地址译码信号只选中同一个字的所有位,结构简单,费器材;
重合法:地址分行、列两部分译码,行、列译码线的交叉点即为所选单元。这种
方法通过行、列译码信号的重合来选址,也称矩阵译码。可大大节省器材用量,
是最常用的译码驱动方式。
11.画出用 1024×4 位的存储芯片组成一个容量为 64K×8 位的存储器逻辑框图。
要求将 64K 分成 4 个页面,每个页面分 16 组,指出共需多少片存储芯片。
解:设采用 SRAM 芯片,
总片数=64K×8 位/1024×4 位
=64×2=128 片
题意分析:本题设计的存储器结构上分为总体、页面、组三级,因此画图时也应
分三级画。首先应确定各级的容量:
页面容量=总容量/页面数
=64K×8 位/4
=16K×8 位;
组容量=页面容量/组数
=16K×8 位/16=1K×8 位;
组内片数=组容量/片容量
=1K×8 位/1K×4 位=2 片;
地址分配:
页面逻辑框图:(字扩展)
存储器逻辑框图:(字扩展)
讨论:
页选地址取 A11、A10,页内片选取 A15~A12;
(页内组地址不连贯?)
不分级画;问题:
1、不合题意;
2、芯片太多难画;

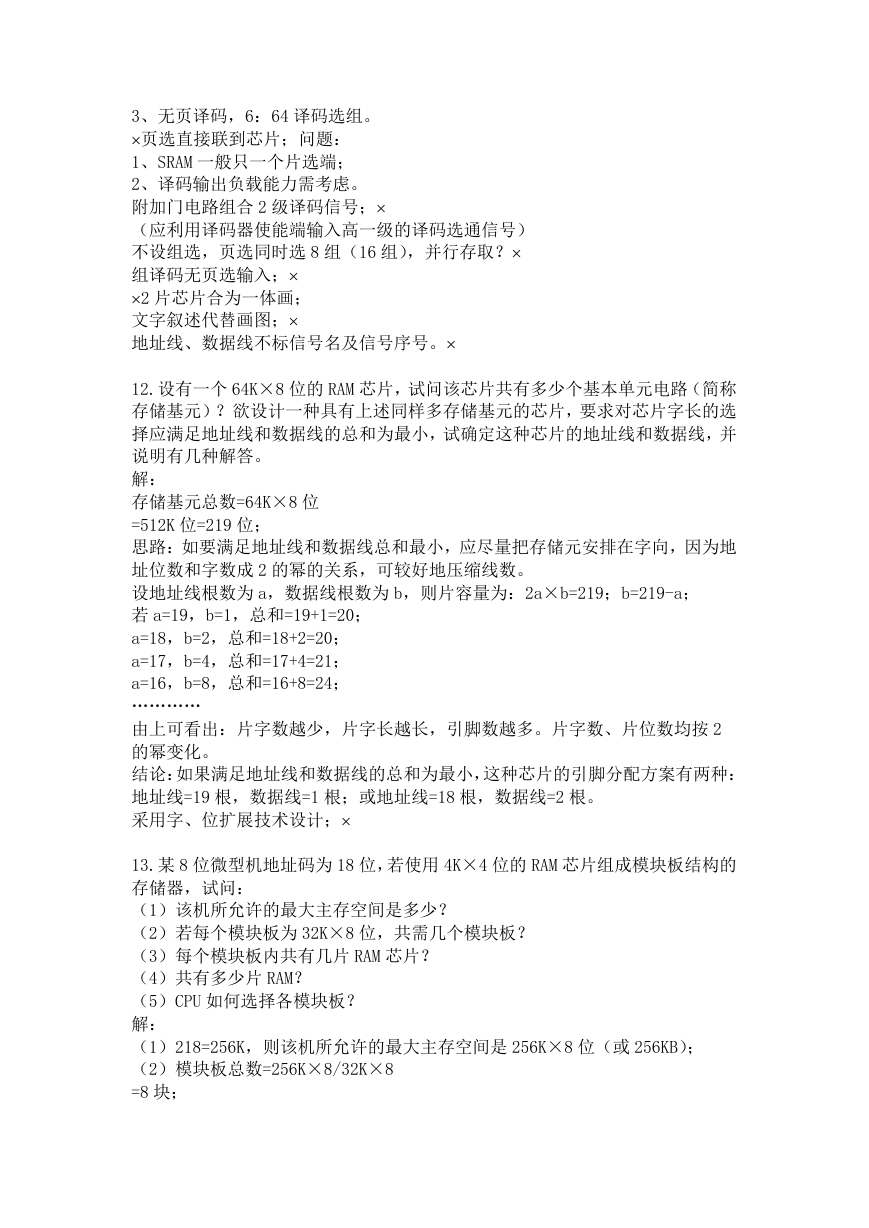

3、无页译码,6:64 译码选组。
页选直接联到芯片;问题:
1、SRAM 一般只一个片选端;
2、译码输出负载能力需考虑。
附加门电路组合 2 级译码信号;
(应利用译码器使能端输入高一级的译码选通信号)
不设组选,页选同时选 8 组(16 组),并行存取?
组译码无页选输入;
2 片芯片合为一体画;
文字叙述代替画图;
地址线、数据线不标信号名及信号序号。
12.设有一个 64K×8 位的 RAM 芯片,试问该芯片共有多少个基本单元电路(简称
存储基元)?欲设计一种具有上述同样多存储基元的芯片,要求对芯片字长的选
择应满足地址线和数据线的总和为最小,试确定这种芯片的地址线和数据线,并
说明有几种解答。
解:
存储基元总数=64K×8 位
=512K 位=219 位;
思路:如要满足地址线和数据线总和最小,应尽量把存储元安排在字向,因为地
址位数和字数成 2 的幂的关系,可较好地压缩线数。
设地址线根数为 a,数据线根数为 b,则片容量为:2a×b=219;b=219-a;
若 a=19,b=1,总和=19+1=20;
a=18,b=2,总和=18+2=20;
a=17,b=4,总和=17+4=21;
a=16,b=8,总和=16+8=24;
…………
由上可看出:片字数越少,片字长越长,引脚数越多。片字数、片位数均按 2
的幂变化。
结论:如果满足地址线和数据线的总和为最小,这种芯片的引脚分配方案有两种:
地址线=19 根,数据线=1 根;或地址线=18 根,数据线=2 根。
采用字、位扩展技术设计;
13.某 8 位微型机地址码为 18 位,若使用 4K×4 位的 RAM 芯片组成模块板结构的
存储器,试问:
(1)该机所允许的最大主存空间是多少?
(2)若每个模块板为 32K×8 位,共需几个模块板?
(3)每个模块板内共有几片 RAM 芯片?
(4)共有多少片 RAM?
(5)CPU 如何选择各模块板?
解:
(1)218=256K,则该机所允许的最大主存空间是 256K×8 位(或 256KB);
(2)模块板总数=256K×8/32K×8
=8 块;
