组网技术实验报告题目名称：三层网络基本架构的配置班级：学生学号：学生姓名： 2018 年 12 月 21 日

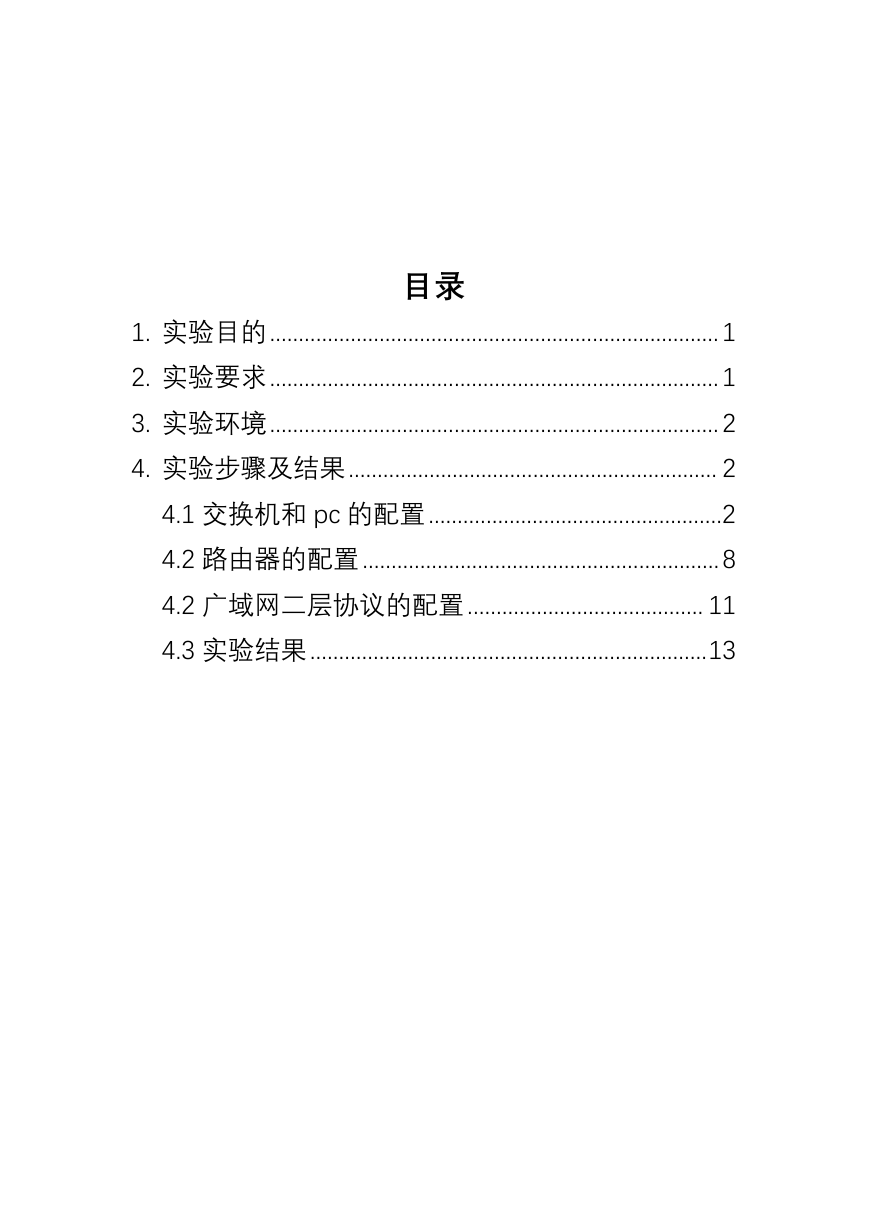

目录 1. 实验目的.............................................................................. 1 2. 实验要求.............................................................................. 1 3. 实验环境.............................................................................. 2 4. 实验步骤及结果................................................................ 2 4.1 交换机和 pc 的配置...................................................2 4.2 路由器的配置..............................................................8 4.2 广域网二层协议的配置......................................... 11 4.3 实验结果.....................................................................13

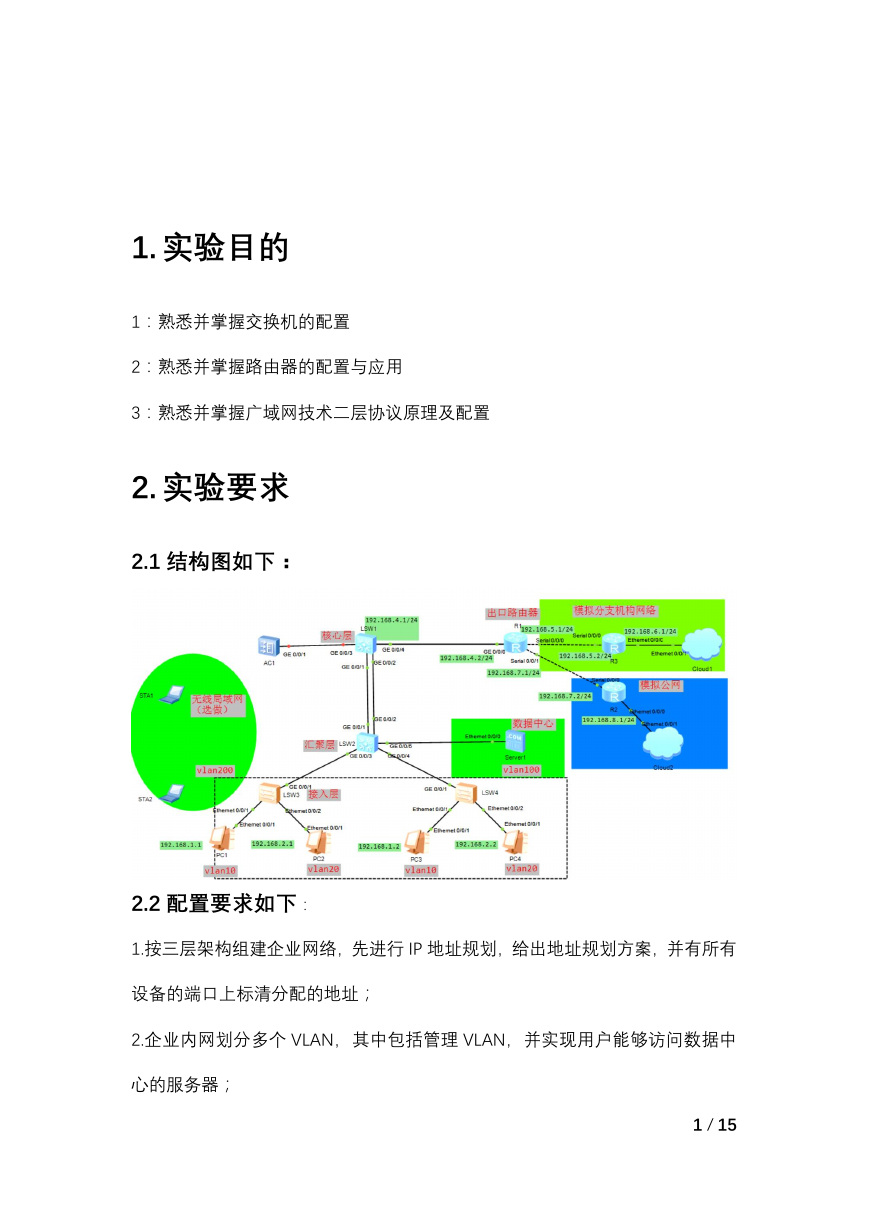

1. 实验目的 1：熟悉并掌握交换机的配置 2：熟悉并掌握路由器的配置与应用 3：熟悉并掌握广域网技术二层协议原理及配置 2. 实验要求 2.1 结构图如下： 2.2 配置要求如下： 1.按三层架构组建企业网络，先进行 IP 地址规划，给出地址规划方案，并有所有设备的端口上标清分配的地址； 2.企业内网划分多个 VLAN，其中包括管理 VLAN，并实现用户能够访问数据中心的服务器； 1 / 15

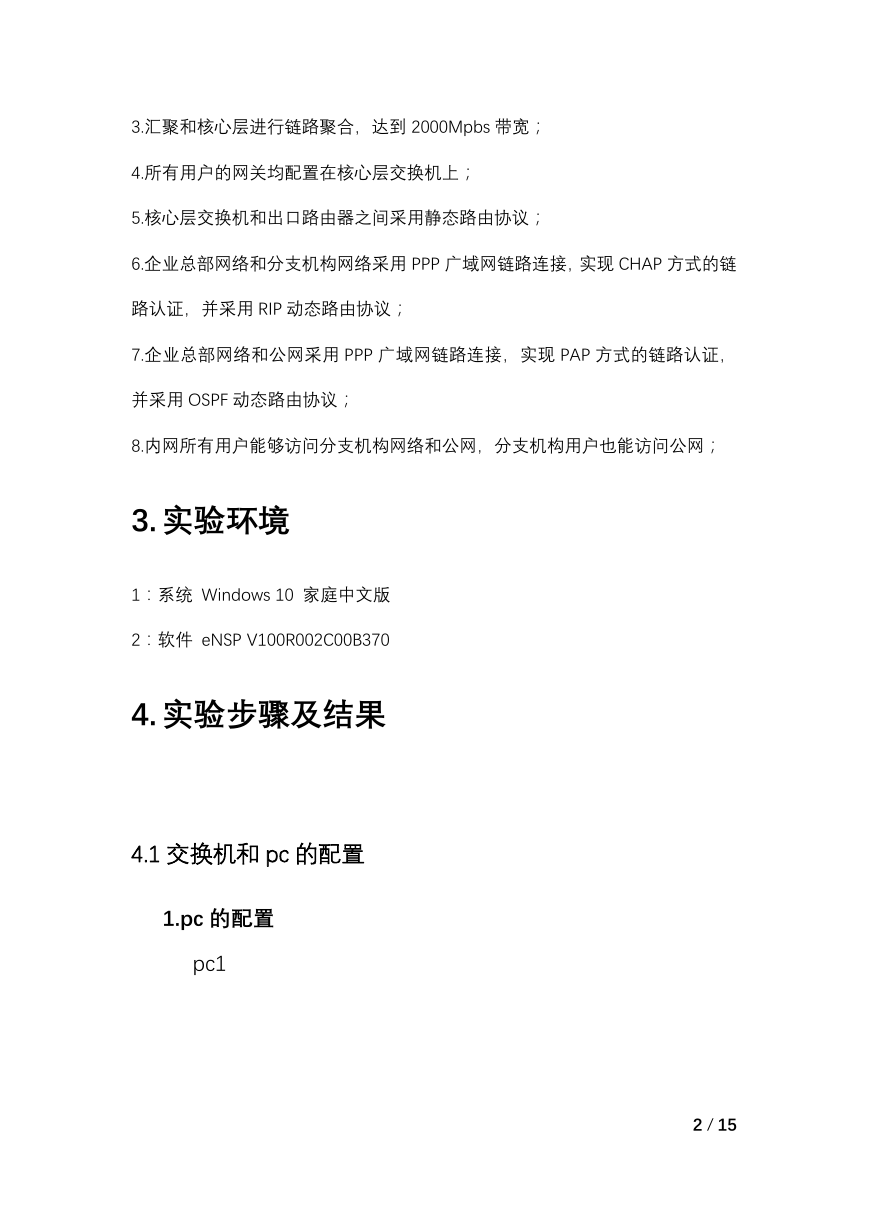

3.汇聚和核心层进行链路聚合，达到 2000Mpbs 带宽； 4.所有用户的网关均配置在核心层交换机上； 5.核心层交换机和出口路由器之间采用静态路由协议； 6.企业总部网络和分支机构网络采用 PPP 广域网链路连接，实现 CHAP 方式的链路认证，并采用 RIP 动态路由协议； 7.企业总部网络和公网采用 PPP 广域网链路连接，实现 PAP 方式的链路认证，并采用 OSPF 动态路由协议； 8.内网所有用户能够访问分支机构网络和公网，分支机构用户也能访问公网； 3. 实验环境 1：系统 Windows 10 家庭中文版 2：软件 eNSP V100R002C00B370 4. 实验步骤及结果 4.1 交换机和 pc 的配置 1.pc 的配置 pc1 2 / 15

pc2 pc3 pc4 server1 3 / 15

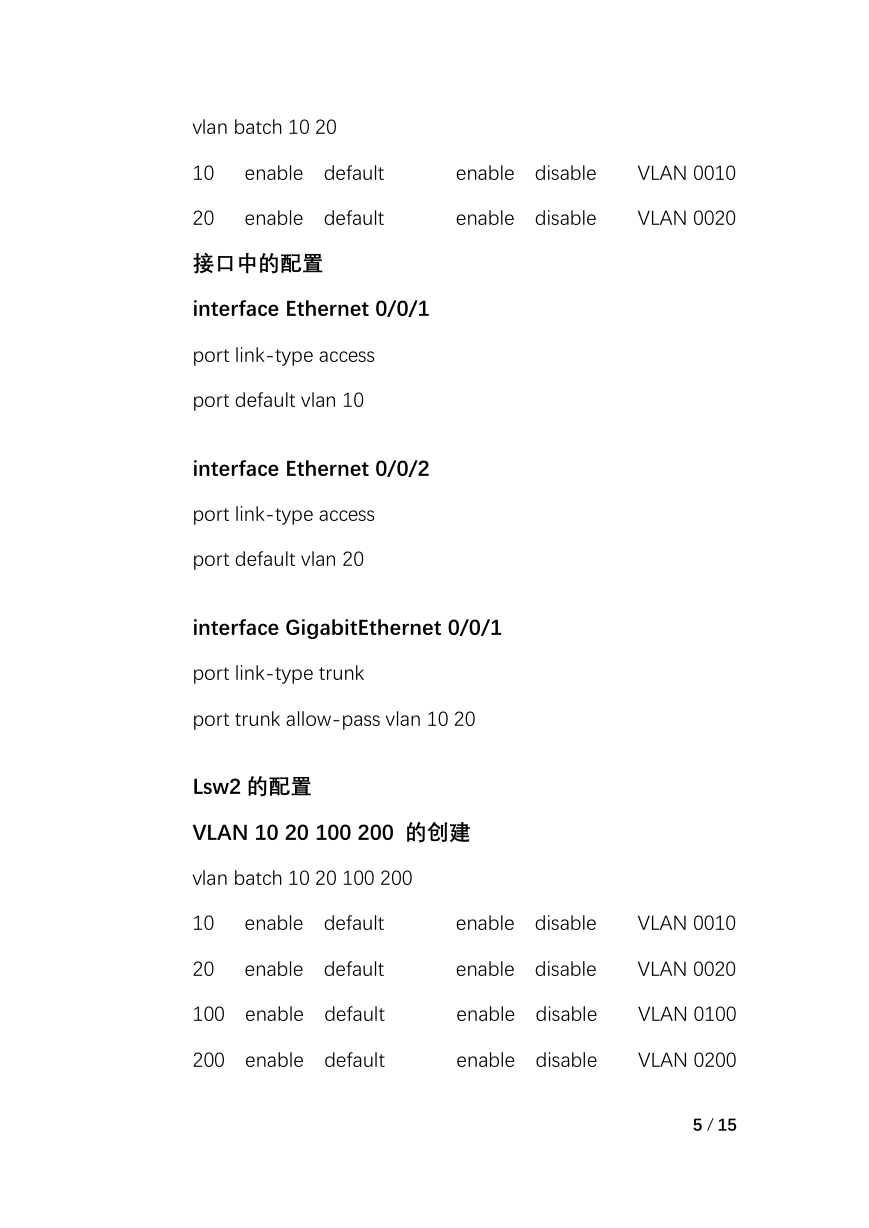

2.交换机的配置 Lsw3 的配置 VLAN 10 20 200 的创建 vlan batch 10 20 200 10 20 enable default enable disable VLAN 0010 enable default enable disable VLAN 0020 200 enable default enable disable VLAN 0200 接口中的配置 interface Ethernet 0/0/1 port link-type access port default vlan 10 interface Ethernet 0/0/2 port link-type access port default vlan 20 interface GigabitEthernet 0/0/1 port link-type trunk port trunk allow-pass vlan 10 20 200 Lsw4 的配置 VLAN 10 20 的创建 4 / 15

vlan batch 10 20 10 20 enable default enable disable VLAN 0010 enable default enable disable VLAN 0020 接口中的配置 interface Ethernet 0/0/1 port link-type access port default vlan 10 interface Ethernet 0/0/2 port link-type access port default vlan 20 interface GigabitEthernet 0/0/1 port link-type trunk port trunk allow-pass vlan 10 20 Lsw2 的配置 VLAN 10 20 100 200 的创建 vlan batch 10 20 100 200 10 20 enable default enable disable VLAN 0010 enable default enable disable VLAN 0020 100 enable default enable disable VLAN 0100 200 enable default enable disable VLAN 0200 5 / 15

接口中的配置 interface GigabitEthernet 0/0/3 port link-type trunk port trunk allow-pass vlan 10 20 200 interface GigabitEthernet 0/0/4 port link-type trunk port trunk allow-pass vlan 10 20 interface GigabitEthernet 0/0/5 port link-type access port default vlan 100 interface Eth-Trunk 1 port link-type trunk port trunk allow-pass vlan 10 20 100 200 interface GigabitEthernet 0/0/1 eth-trunk 1 interface GigabitEthernet 0/0/2 eth-trunk 1 Lsw1 的配置静态路由的配置 6 / 15
