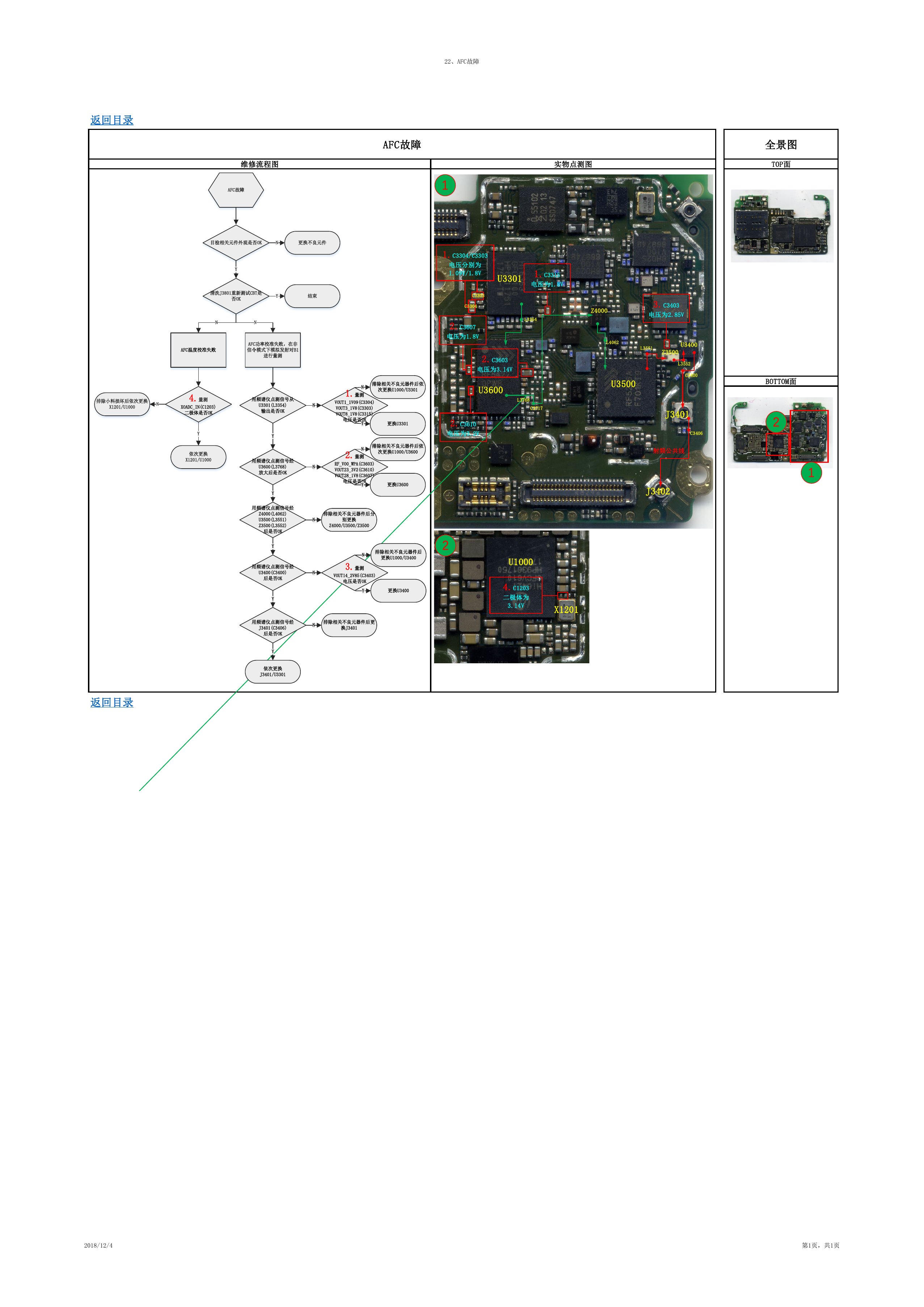

22、AFC故障 返回目录 维修流程图 AFC故障 AFC故障 1 实物点测图 全景图 TOP面 目检相关元件外观是否OK N 更换不良元件 Y 清洗J3801重新测试CBT是 否OK Y 结束 N N AFC温度校准失败 AFC功率校准失败，在非 信令模式下模拟发射对B1 进行量测 排除小料损坏后依次更换 X1201/U1000 N 4.量测 XOADC_IN(C1203) 二极体是否OK Y 依次更换 X1201/U1000 返回目录 N N N N N 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y 用频谱仪点测信号经 U3600(L3768) 放大后是否OK Y 用频谱仪点测信号经 Z4000(L4062) U3500(L3551) Z3500(L3552) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 1.C3304/C3303 电压分别为 1.09V/1.8V C3303 C3304 2.C3607 电压为1.8V U3301 1.C3315 电压为1.8V L3354 Z4000 3.C3403 电压为2.85V 2.C3603 电压为3.14V U3600 L3768 C3717 2.C3610 电压为3.2V 排除相关不良元器件后依 次更换U1000/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3600 RF_VO0_WPA(C3603) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3600 L4062 L3551 Z3500 U3400 L3552 C3400 U3500 J3401 C3406 射频公共线 J3402 BOTTOM面 2 1 排除相关不良元器件后分 别更换 Z4000/U3500/Z3500 2 N 排除相关不良元器件后 更换U1000/U3400 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 排除相关不良元器件后更 换J3401 U1000 4.C1203 二极体为 3.14V X1201 2018/12/4 第1页，共1页
