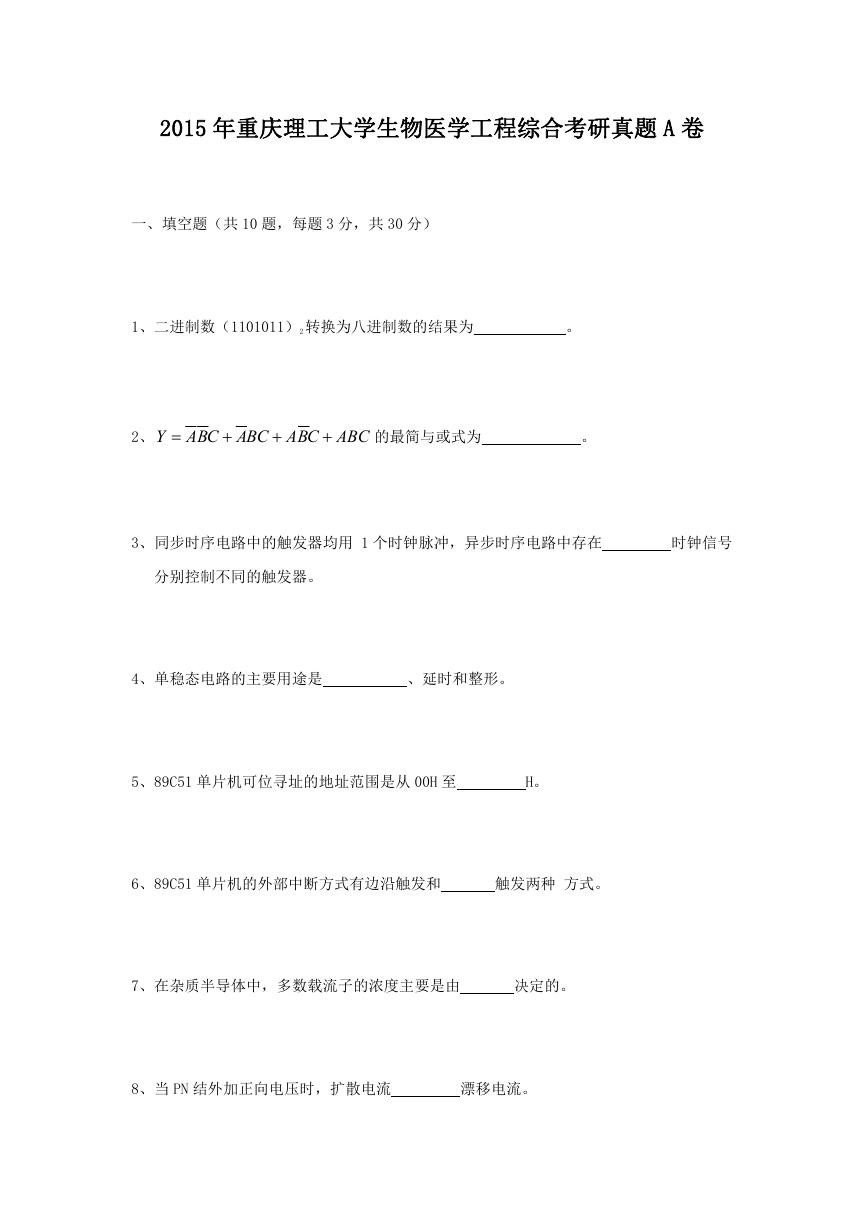

2015 年重庆理工大学生物医学工程综合考研真题 A 卷一、填空题（共 10 题，每题 3 分，共 30 分） 1、二进制数（1101011）2 转换为八进制数的结果为。 2、Y ABC ABC ABC ABC     的最简与或式为。 3、同步时序电路中的触发器均用 1 个时钟脉冲，异步时序电路中存在时钟信号分别控制不同的触发器。 4、单稳态电路的主要用途是、延时和整形。 5、89C51 单片机可位寻址的地址范围是从 00H 至 H。 6、89C51 单片机的外部中断方式有边沿触发和触发两种方式。 7、在杂质半导体中，多数载流子的浓度主要是由决定的。 8、当 PN 结外加正向电压时，扩散电流漂移电流。

9、放大器产生零点漂移的主要原因是。 10、串联负反馈只有在信号源内阻时，其反馈效果才显著。二、简答题（共 4 题，共 60 分） 1、简述中断服务程序编写中的注意事项。（12 分） 2、简述串行口控制器 SCON 各控制位的含义。（12 分） 3、请用 D 触发器和组合逻辑电路来实现 JK 触发器的功能，并写出 D 触发器和 JK 触发器的特性方程。（18 分） 4、图 1 为某组合逻辑电路的波形图，其中输入为 X、Y，输出为 F，要求：（1）写出 F 对 XY 的真值表和逻辑表达式。(12 分) （2）用与非门电路实现该逻辑电路，并画出最简的逻辑图。（6 分）

图 1 三、计算题（共 2 题，共 40 分） 1、如图 2 所示，已知三极管β=50，VBE=0.7V, Rc=4kΩ, Re=200Ω, Rf=51kΩ,请用估算法确定该图所示放大电路的 Q 点。（15 分）

图 2 2、为提高放大电路的带负载能力，多级放大器的末级常用共集电路。共射-共集两级阻容组合放大电路如图 3 所示。请计算电路的输入电阻 Ri 和输出电阻 Ro。（已知β1=β2=50， VBE1= VBE2=0.7 V, R1=50kΩ, R2=10kΩ, R3=5.1kΩ, R4=51Ω, R5=2kΩ, R6=140kΩ, R7=3.3k Ω,RL=5.1kΩ）（25 分）图 3 四、综合题（共 1 题，共 20 分） 1、设系统晶振频率为 12MHz，试设计一 89C51 单片机小系统，实现 LED 的 2s 定时循环闪烁功能（亮灭各 1s）。要求：

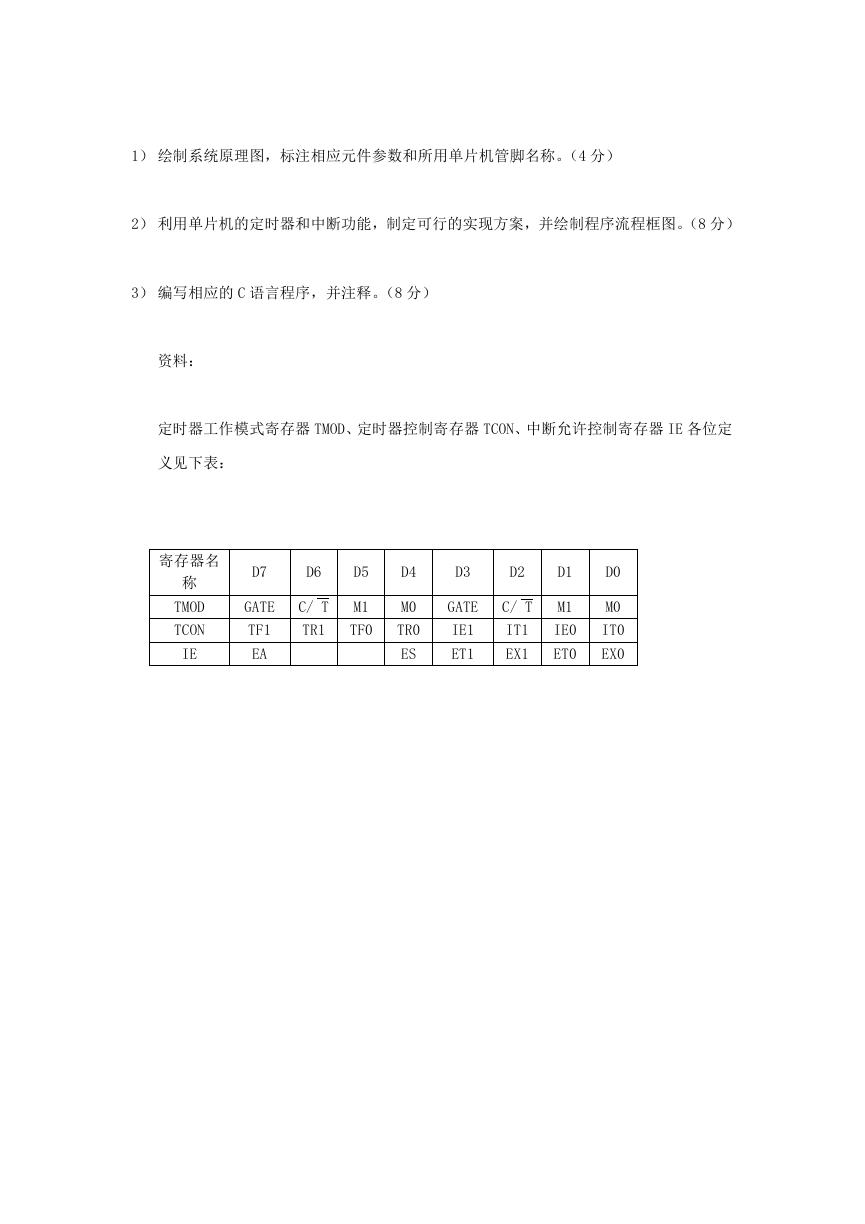

1）绘制系统原理图，标注相应元件参数和所用单片机管脚名称。（4 分） 2）利用单片机的定时器和中断功能，制定可行的实现方案，并绘制程序流程框图。（8 分） 3）编写相应的 C 语言程序，并注释。（8 分）资料：定时器工作模式寄存器 TMOD、定时器控制寄存器 TCON、中断允许控制寄存器 IE 各位定义见下表：寄存器名称 TMOD TCON IE D7 D6 GATE C/ T D5 M1 TR1 TF0 TF1 EA D4 M0 TR0 ES D3 D2 GATE C/ T IE1 ET1 IT1 EX1 D1 M1 IE0 ET0 D0 M0 IT0 EX0
