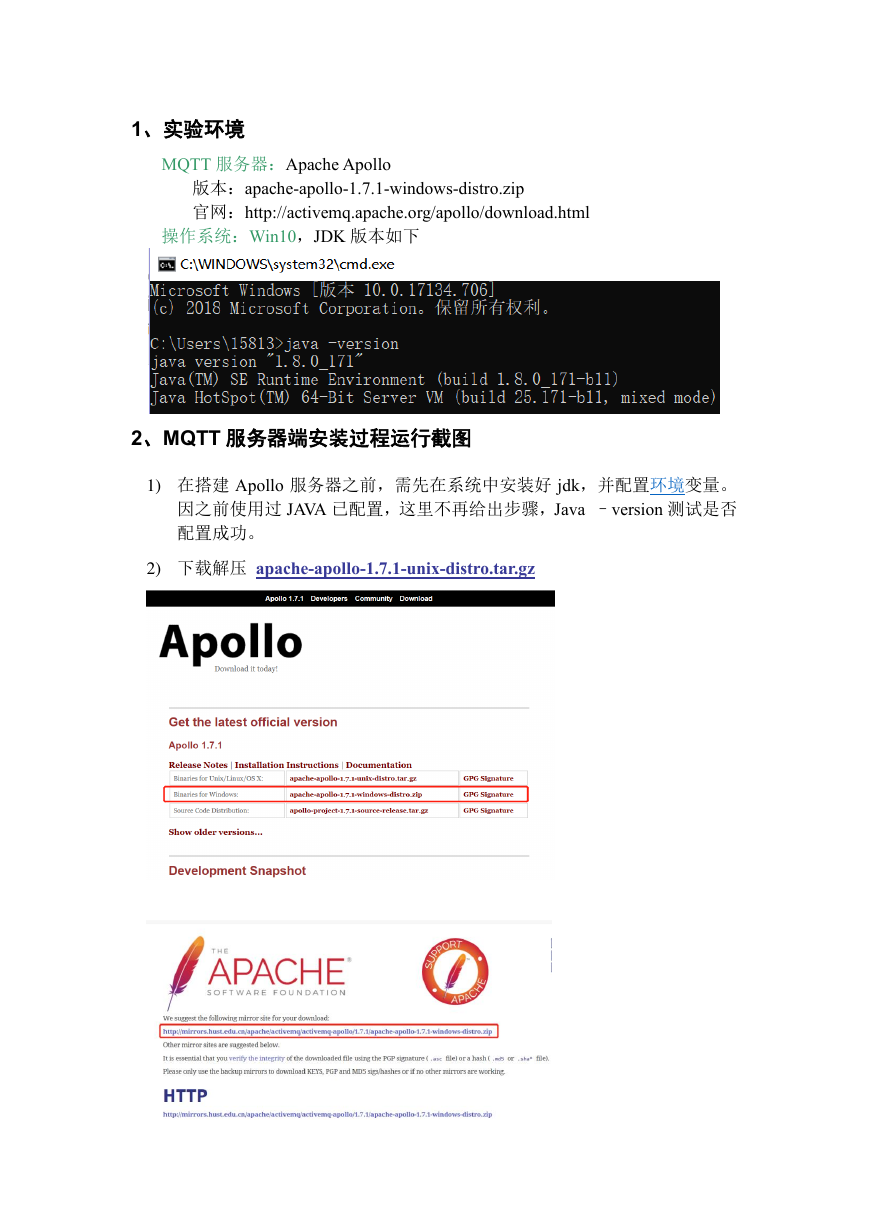

1、实验环境 MQTT 服务器：Apache Apollo 版本：apache-apollo-1.7.1-windows-distro.zip 官网：http://activemq.apache.org/apollo/download.html 操作系统：Win10，JDK 版本如下 2、MQTT 服务器端安装过程运行截图 1) 在搭建 Apollo 服务器之前，需先在系统中安装好 jdk，并配置环境变量。因之前使用过 JAVA 已配置，这里不再给出步骤，Java –version 测试是否配置成功。 2) 下载解压 apache-apollo-1.7.1-unix-distro.tar.gz

3) bin 目录下启动[1]apollo.cmd，输入指令：apollo create mybroker 新建一个 broker 实例，mybroker 名字任意取，创建成功的提示如下图所示： 4) 新建的 broker 实例会在当前目录下生成一个 mybroker 目录,包含下图文件：其中 etc\apollo.xml 文件下是配置服务器信息的文件；etc\black-list.txt 用来存放不允许连接服务器的 IP 地址，相当于黑名单类似的东西。 etc\users.properties 文件用于设置连接 MQTT 服务器时用到的用户名和密码，格式：用户名=密码，原本为：admin=password 则在下面新增一列 test 用户： test=test。并在 groups.properties 中修改 admins=admin 为 admins=admin|test（中间用|分开） 1 启动 apollo.cmd 闪退请移步问题 1

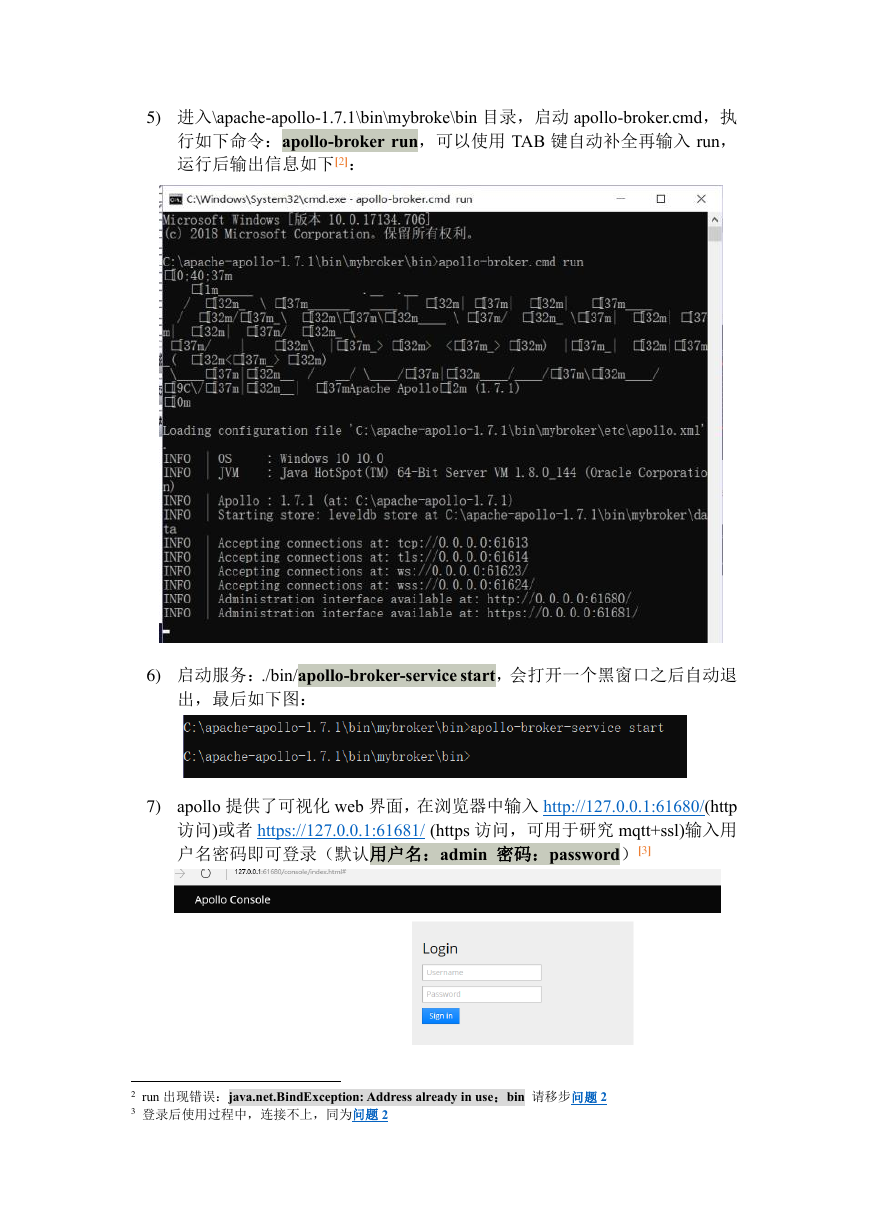

5) 进入\apache-apollo-1.7.1\bin\mybroke\bin 目录，启动 apollo-broker.cmd，执行如下命令：apollo-broker run，可以使用 TAB 键自动补全再输入 run，运行后输出信息如下[2]： 6) 启动服务：./bin/apollo-broker-service start，会打开一个黑窗口之后自动退出，最后如下图： 7) apollo 提供了可视化 web 界面，在浏览器中输入 http://127.0.0.1:61680/(http 访问)或者 https://127.0.0.1:61681/ (https 访问，可用于研究 mqtt+ssl)输入用户名密码即可登录（默认用户名：admin 密码：password）[3] 2 run 出现错误：java.net.BindException: Address already in use：bin 请移步问题 2 3 登录后使用过程中，连接不上，同为问题 2

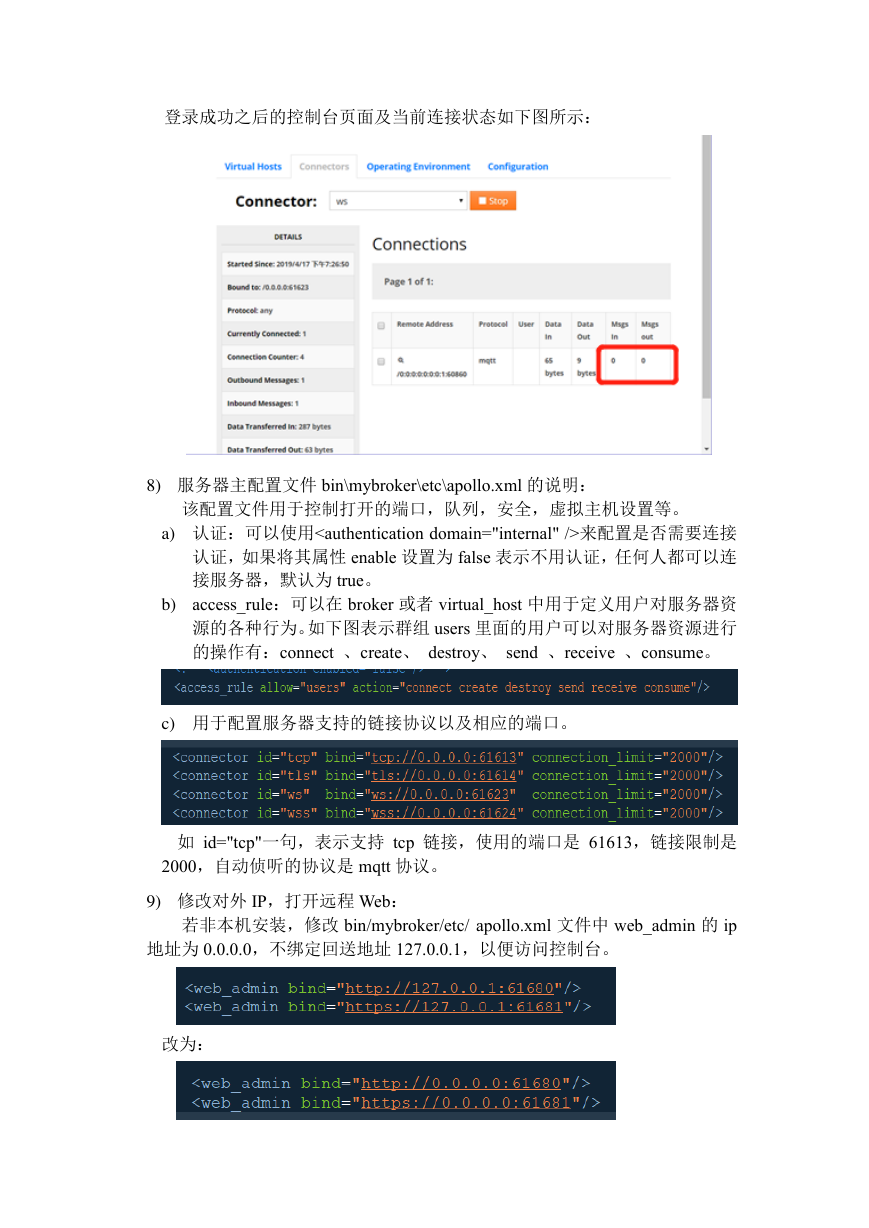

登录成功之后的控制台页面及当前连接状态如下图所示： 8) 服务器主配置文件 bin\mybroker\etc\apollo.xml 的说明：该配置文件用于控制打开的端口，队列，安全，虚拟主机设置等。 a) 认证：可以使用来配置是否需要连接认证，如果将其属性 enable 设置为 false 表示不用认证，任何人都可以连接服务器，默认为 true。 b) access_rule：可以在 broker 或者 virtual_host 中用于定义用户对服务器资源的各种行为。如下图表示群组 users 里面的用户可以对服务器资源进行的操作有：connect 、create、 destroy、 send 、receive 、consume。 c) 用于配置服务器支持的链接协议以及相应的端口。如 id="tcp"一句，表示支持 tcp 链接，使用的端口是 61613，链接限制是 2000，自动侦听的协议是 mqtt 协议。 9) 修改对外 IP，打开远程 Web：若非本机安装，修改 bin/mybroker/etc/ apollo.xml 文件中 web_admin 的 ip 地址为 0.0.0.0，不绑定回送地址 127.0.0.1，以便访问控制台。改为：

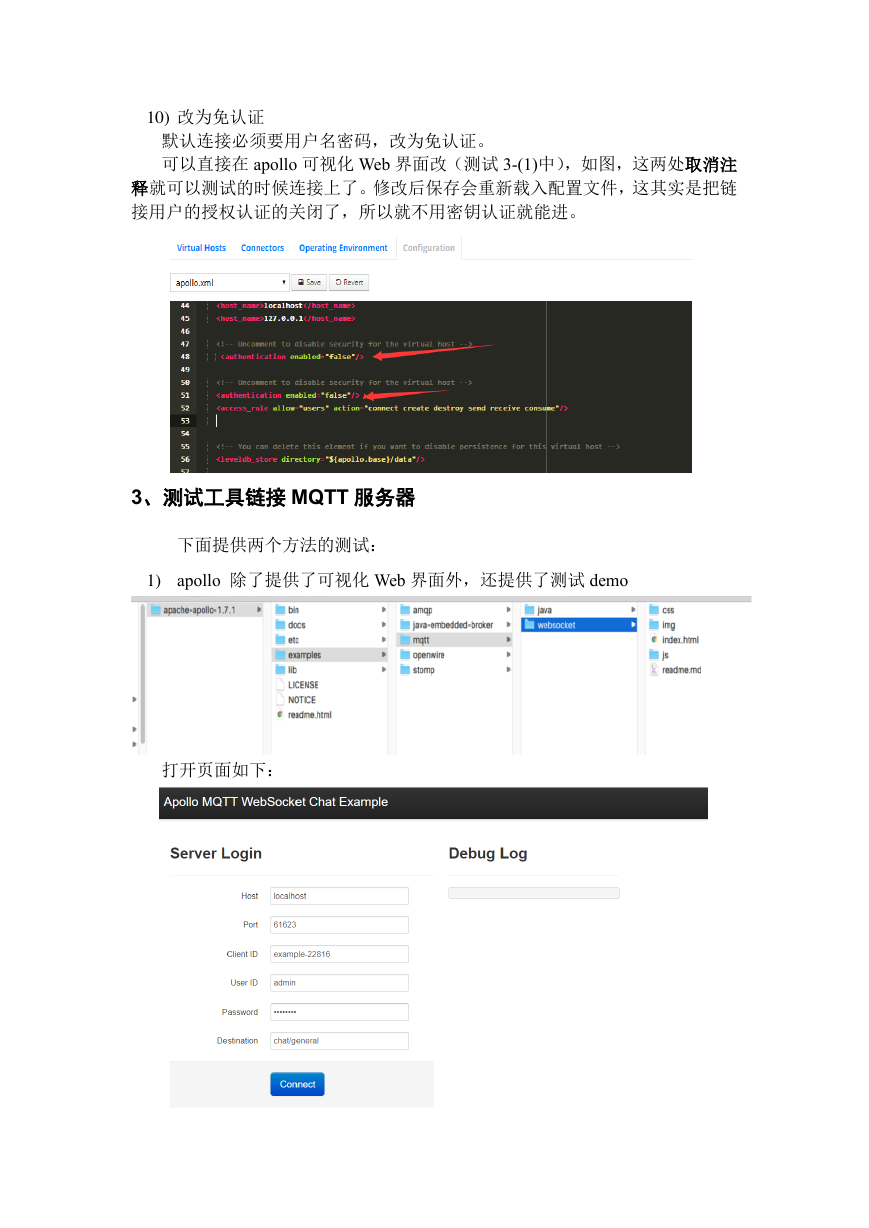

10) 改为免认证默认连接必须要用户名密码，改为免认证。可以直接在 apollo 可视化 Web 界面改（测试 3-(1)中），如图，这两处取消注释就可以测试的时候连接上了。修改后保存会重新载入配置文件，这其实是把链接用户的授权认证的关闭了，所以就不用密钥认证就能进。 3、测试工具链接 MQTT 服务器下面提供两个方法的测试： 1) apollo 除了提供了可视化 Web 界面外，还提供了测试 demo 打开页面如下：

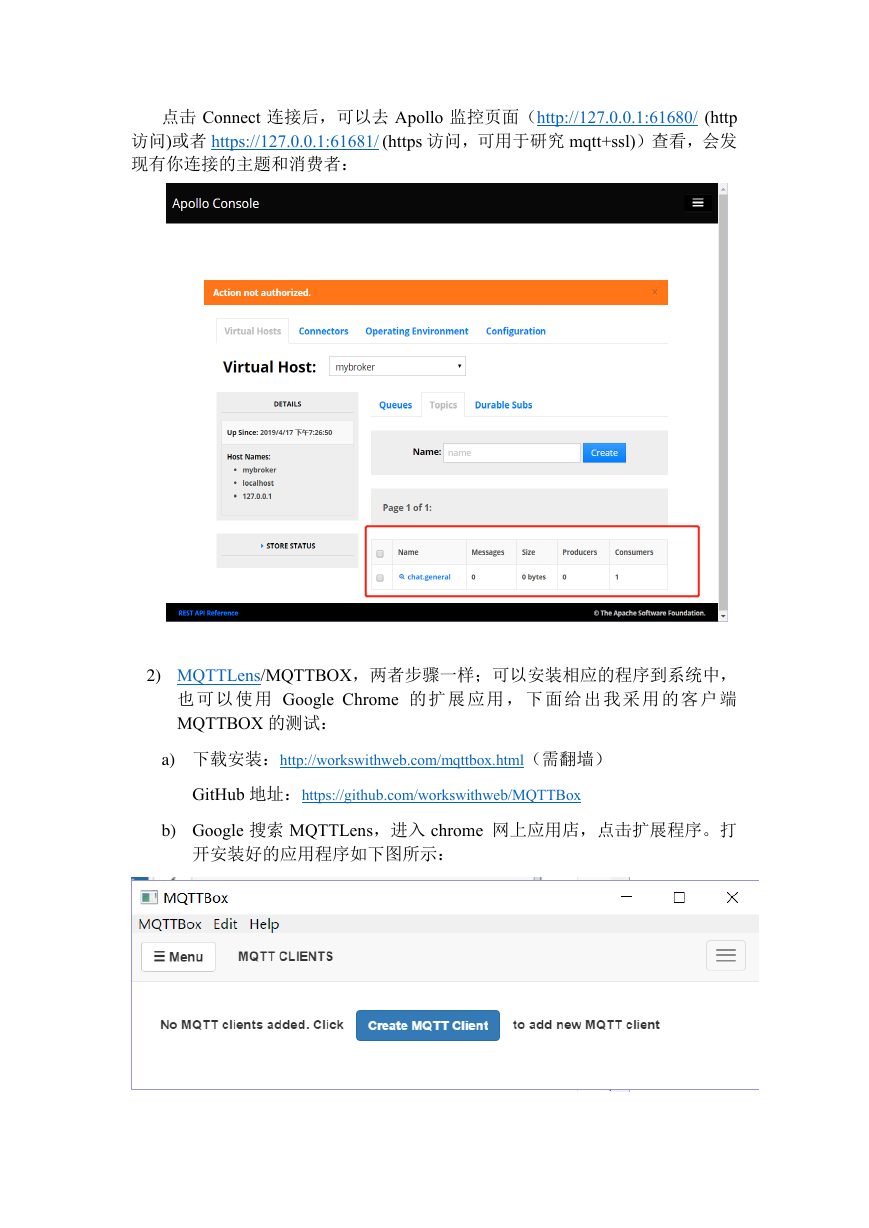

点击 Connect 连接后，可以去 Apollo 监控页面（http://127.0.0.1:61680/ (http 访问)或者 https://127.0.0.1:61681/ (https 访问，可用于研究 mqtt+ssl)）查看，会发现有你连接的主题和消费者： 2) MQTTLens/MQTTBOX，两者步骤一样；可以安装相应的程序到系统中，也可以使用 Google Chrome 的扩展应用，下面给出我采用的客户端 MQTTBOX 的测试： a) 下载安装：http://workswithweb.com/mqttbox.html（需翻墙） GitHub 地址：https://github.com/workswithweb/MQTTBox b) Google 搜索 MQTTLens，进入 chrome 网上应用店，点击扩展程序。打开安装好的应用程序如下图所示：

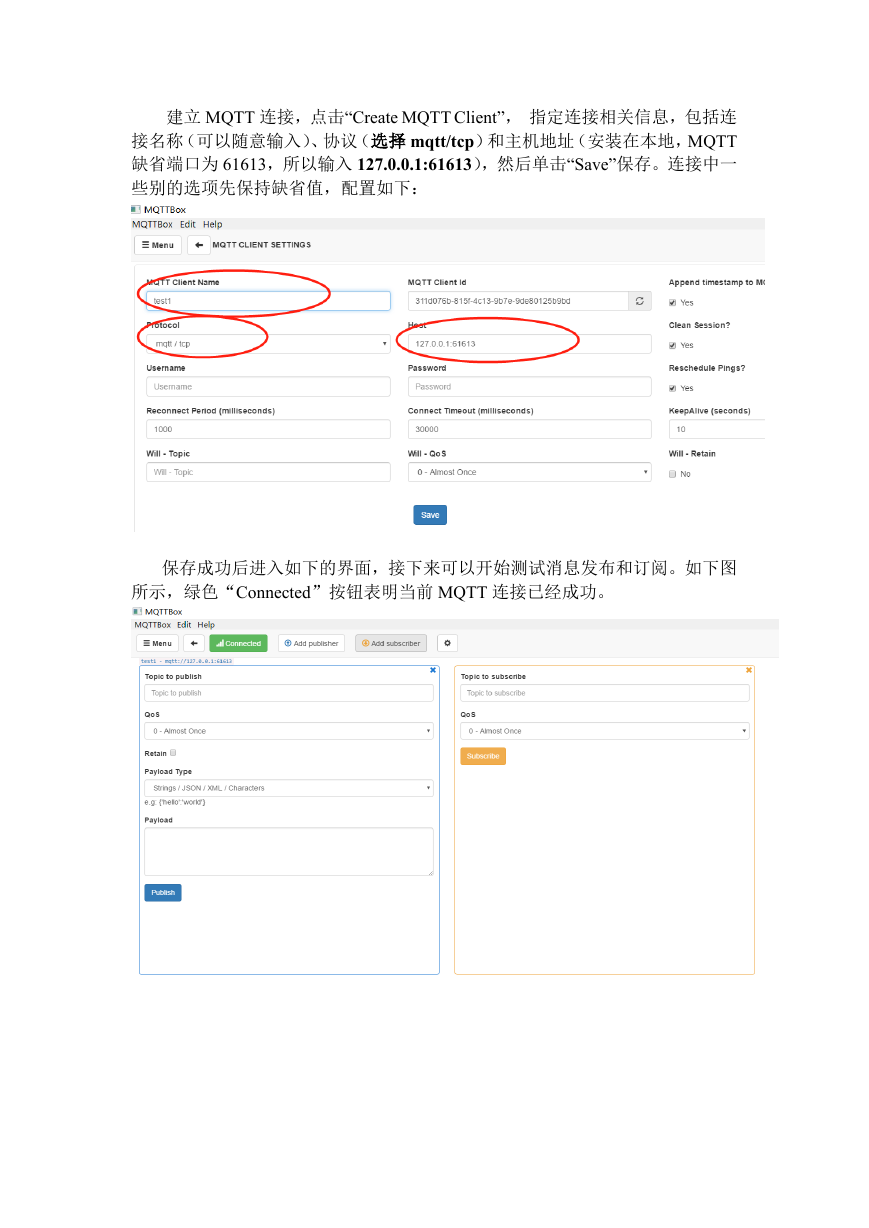

建立 MQTT 连接，点击“Create MQTT Client”，指定连接相关信息，包括连接名称（可以随意输入）、协议（选择 mqtt/tcp）和主机地址（安装在本地，MQTT 缺省端口为 61613，所以输入 127.0.0.1:61613），然后单击“Save”保存。连接中一些别的选项先保持缺省值，配置如下：保存成功后进入如下的界面，接下来可以开始测试消息发布和订阅。如下图所示，绿色“Connected”按钮表明当前 MQTT 连接已经成功。

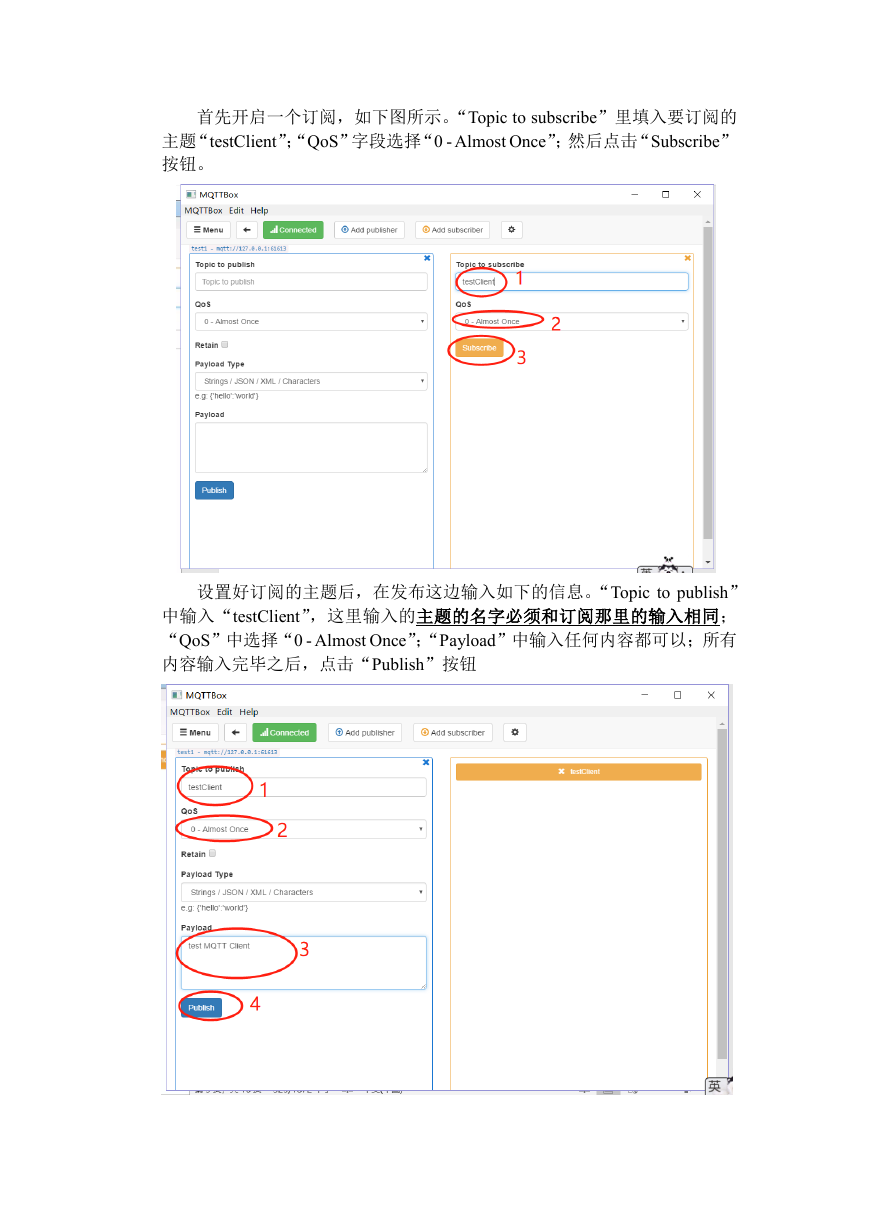

首先开启一个订阅，如下图所示。“Topic to subscribe”里填入要订阅的主题“testClient”；“QoS”字段选择“0 - Almost Once”；然后点击“Subscribe” 按钮。设置好订阅的主题后，在发布这边输入如下的信息。“Topic to publish” 中输入“testClient”，这里输入的主题的名字必须和订阅那里的输入相同； “QoS”中选择“0 - Almost Once”；“Payload”中输入任何内容都可以；所有内容输入完毕之后，点击“Publish”按钮
