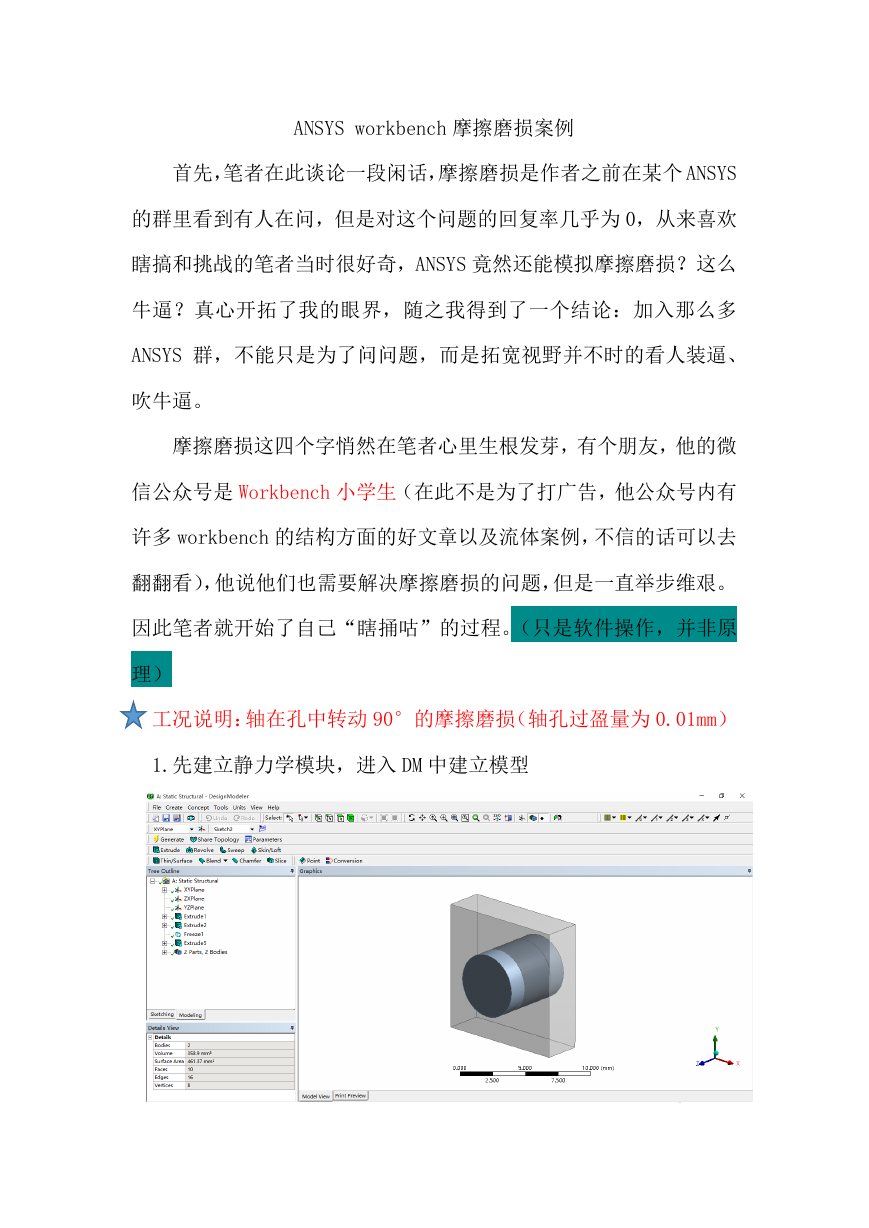

    ANSYS workbench 摩擦磨损案例 首先，笔者在此谈论一段闲话，摩擦磨损是作者之前在某个 ANSYS 的群里看到有人在问，但是对这个问题的回复率几乎为 0，从来喜欢 瞎搞和挑战的笔者当时很好奇，ANSYS 竟然还能模拟摩擦磨损？这么 牛逼？真心开拓了我的眼界，随之我得到了一个结论：加入那么多 ANSYS 群，不能只是为了问问题，而是拓宽视野并不时的看人装逼、 吹牛逼。 摩擦磨损这四个字悄然在笔者心里生根发芽，有个朋友，他的微 信公众号是 Workbench 小学生（在此不是为了打广告，他公众号内有 许多 workbench 的结构方面的好文章以及流体案例，不信的话可以去 翻翻看），他说他们也需要解决摩擦磨损的问题，但是一直举步维艰。 因此笔者就开始了自己“瞎捅咕”的过程。（只是软件操作，并非原 理） 工况说明：轴在孔中转动 90°的摩擦磨损（轴孔过盈量为 0.01mm） 1.先建立静力学模块，进入 DM 中建立模型

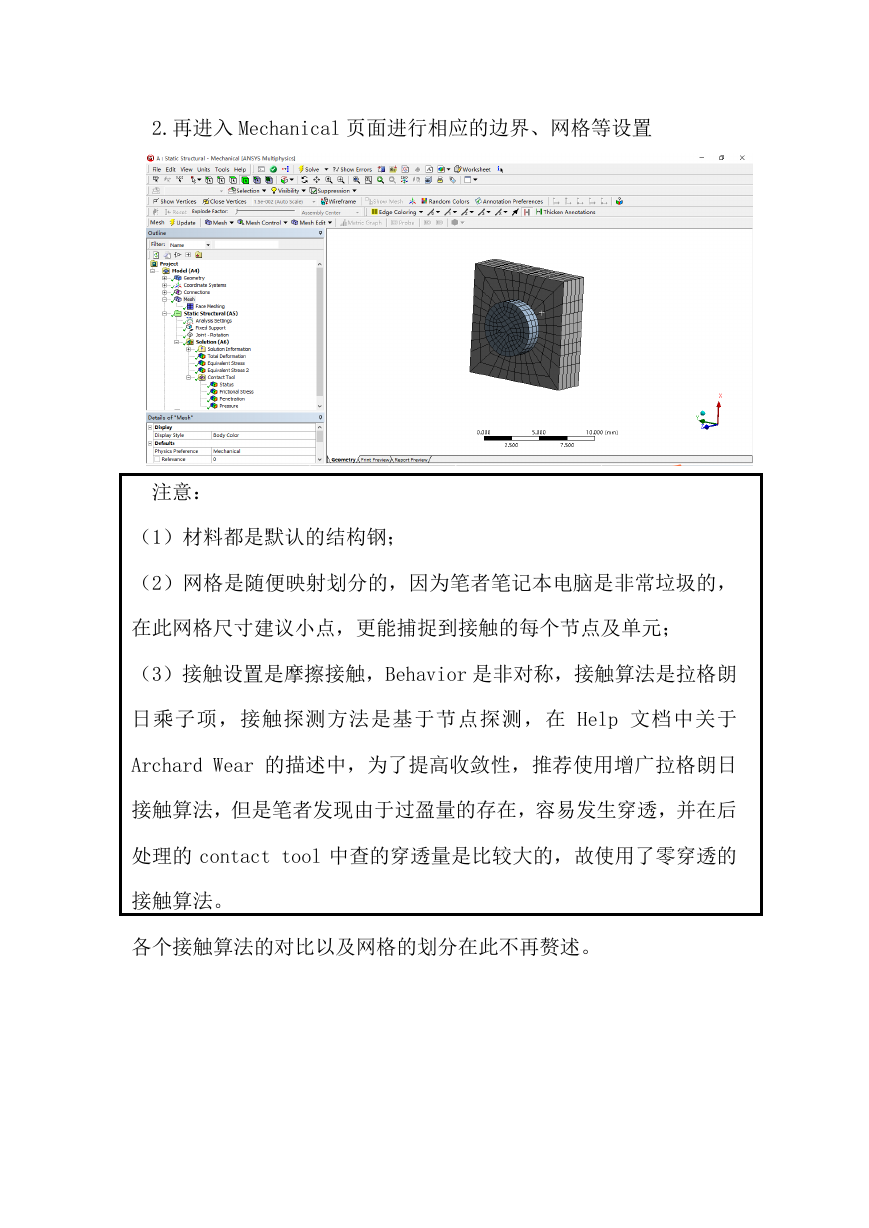

    2.再进入 Mechanical 页面进行相应的边界、网格等设置 注意： （1）材料都是默认的结构钢； （2）网格是随便映射划分的，因为笔者笔记本电脑是非常垃圾的， 在此网格尺寸建议小点，更能捕捉到接触的每个节点及单元； （3）接触设置是摩擦接触，Behavior 是非对称，接触算法是拉格朗 日乘子项，接触探测方法是基于节点探测，在 Help 文档中关于 Archard Wear 的描述中，为了提高收敛性，推荐使用增广拉格朗日 接触算法，但是笔者发现由于过盈量的存在，容易发生穿透，并在后 处理的 contact tool 中查的穿透量是比较大的，故使用了零穿透的 接触算法。 各个接触算法的对比以及网格的划分在此不再赘述。

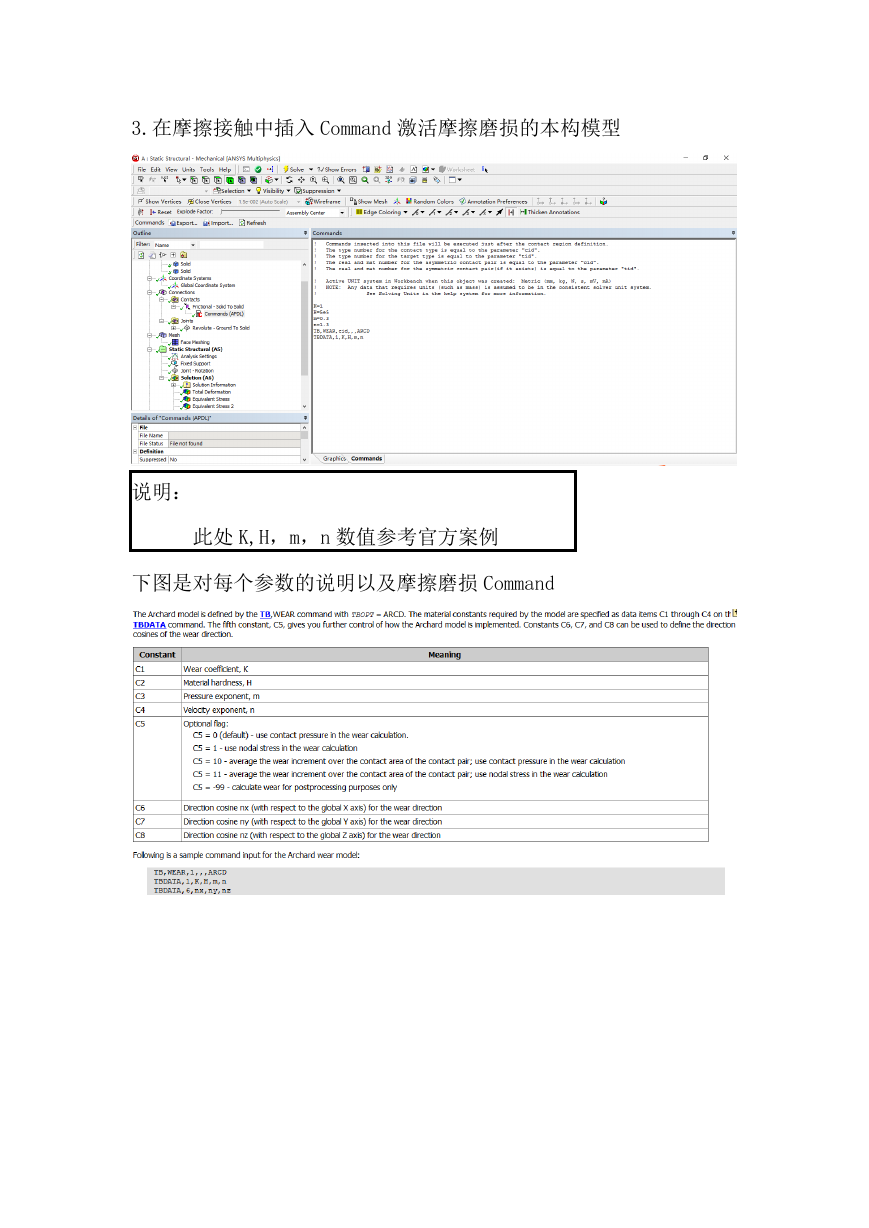

    3.在摩擦接触中插入 Command 激活摩擦磨损的本构模型 说明： 此处 K,H，m，n 数值参考官方案例 下图是对每个参数的说明以及摩擦磨损 Command
    4.边界条件的添加 说明：本例中笔者设置的 joint 为转动 90° 5.打开大变形开关，理论上在静力学中转动 10°及以上就为非线性 分析，因此必须打开大变形开关。

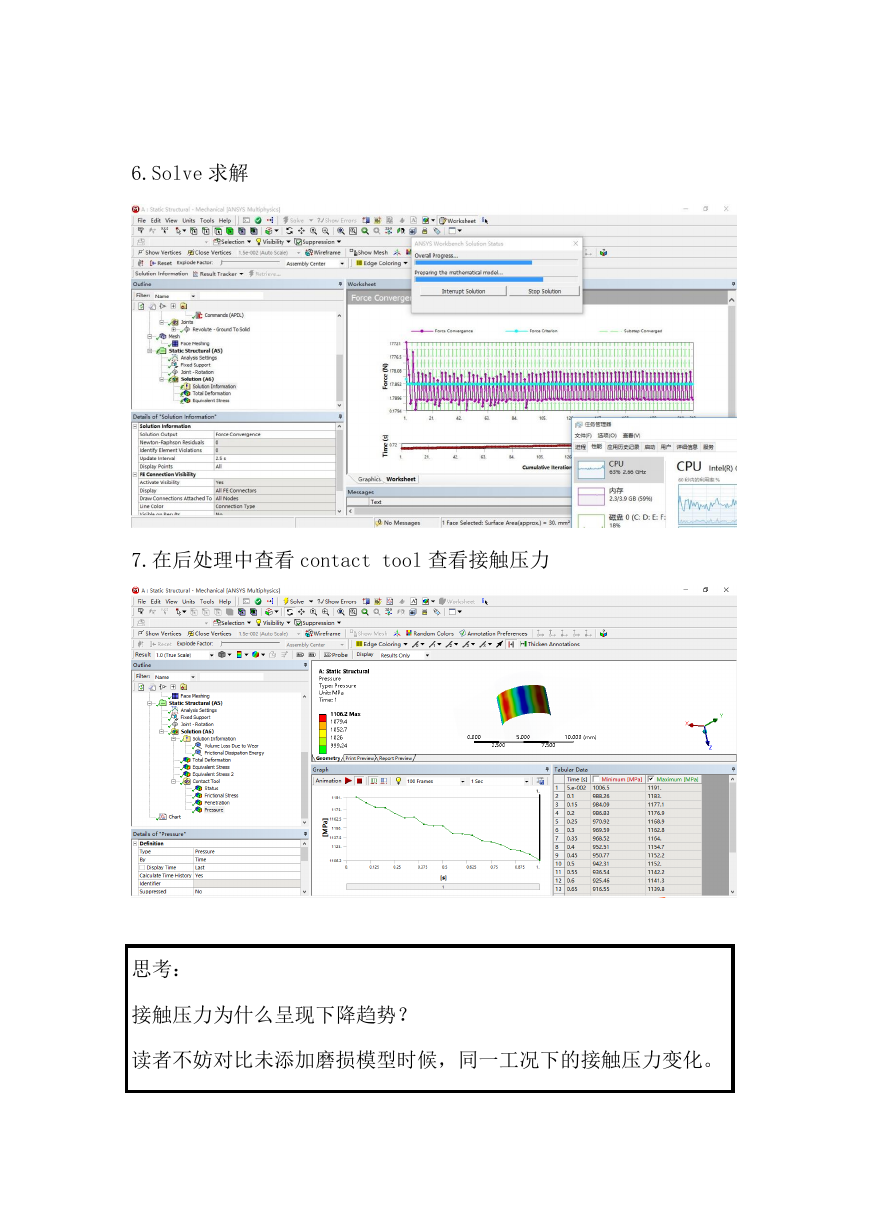

    6.Solve 求解 7.在后处理中查看 contact tool 查看接触压力 思考： 接触压力为什么呈现下降趋势？ 读者不妨对比未添加磨损模型时候，同一工况下的接触压力变化。

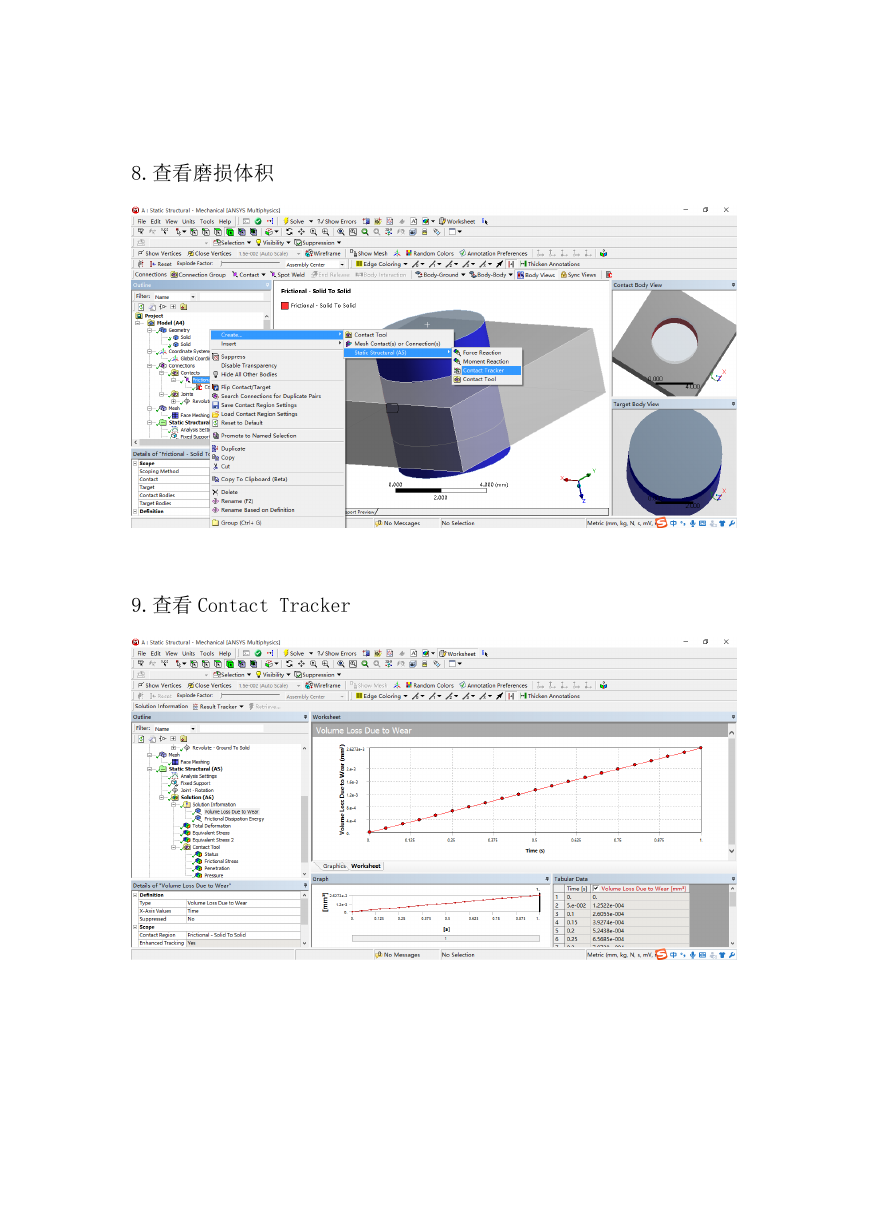

    8.查看磨损体积 9.查看 Contact Tracker

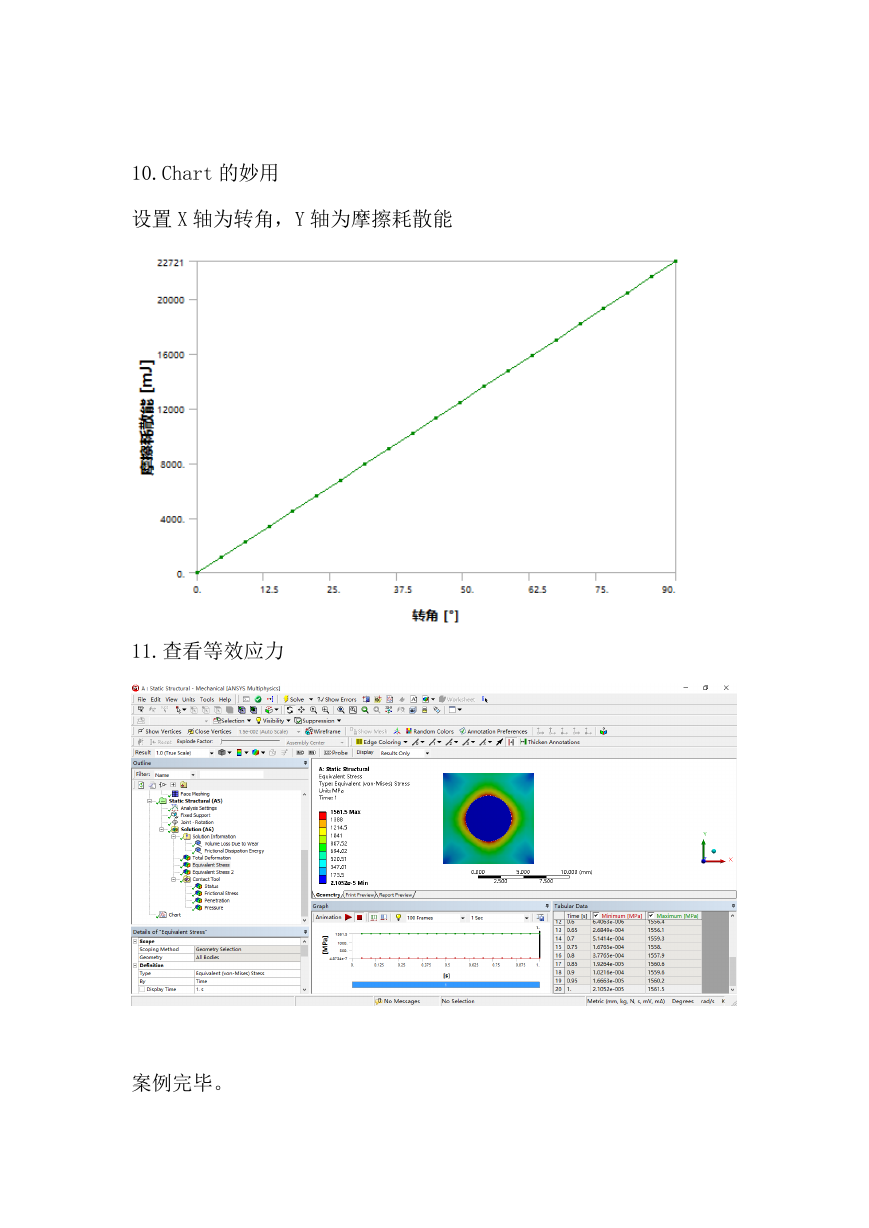

    10.Chart 的妙用 设置 X 轴为转角，Y 轴为摩擦耗散能 11.查看等效应力 案例完毕。

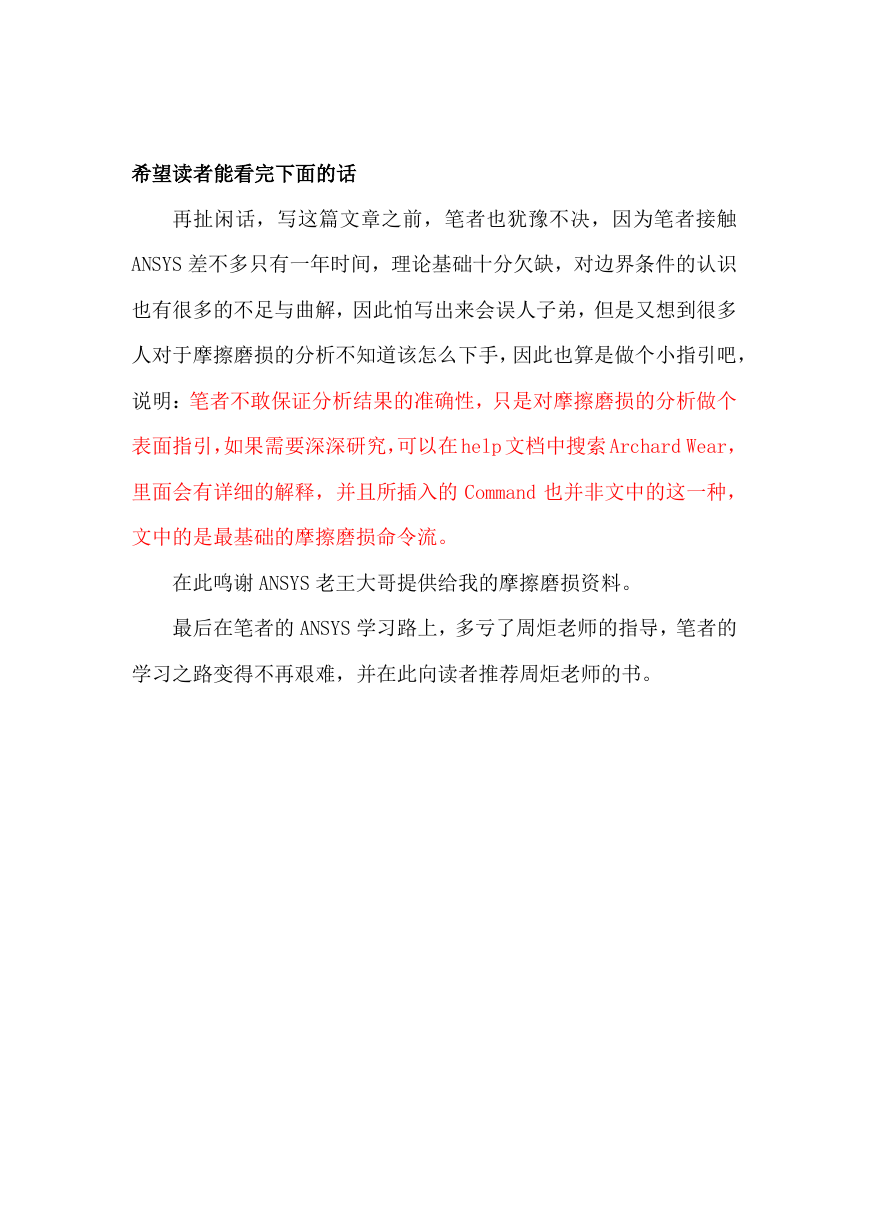

    希望读者能看完下面的话 再扯闲话，写这篇文章之前，笔者也犹豫不决，因为笔者接触 ANSYS 差不多只有一年时间，理论基础十分欠缺，对边界条件的认识 也有很多的不足与曲解，因此怕写出来会误人子弟，但是又想到很多 人对于摩擦磨损的分析不知道该怎么下手，因此也算是做个小指引吧， 说明：笔者不敢保证分析结果的准确性，只是对摩擦磨损的分析做个 表面指引，如果需要深深研究，可以在 help 文档中搜索 Archard Wear， 里面会有详细的解释，并且所插入的 Command 也并非文中的这一种， 文中的是最基础的摩擦磨损命令流。 在此鸣谢 ANSYS 老王大哥提供给我的摩擦磨损资料。 最后在笔者的 ANSYS 学习路上，多亏了周炬老师的指导，笔者的 学习之路变得不再艰难，并在此向读者推荐周炬老师的书。
