优派投影机-PJ751说明书.pdf
功能
使用之前
安装
操作
OSD 菜单功能说明
维修
疑难排解
规格
有限保证
附录
记录您的资料
功能
1 在任何设定中，以高亮度播放清晰的影像
2 可用于无声操作和延长灯泡使用寿命的 Whisper 模式。
3 放大功能允许放大画面上所选择的部份，以便进行更详细的查看。
4 「My Screen」功能可让用户建立自定义的开始画面。
使用之前
包装内容
零件名称
投影机
遥控器
放入电池
1 拆下电池盖。推下按钮的同时抬起电池盒盖。
2 依电池的正负电极插入电池。
3 放回电池盖。
安装把手
1 举起把手挂钩，并将把手的一端穿过把手挂钩孔。
2 依右边所示扣紧把手的一端。
3 将把手的另一端依相同方式固定在另一个把手挂钩。
安装
安装投影机及屏幕
屏幕尺寸
[英 m]
a [英 m]
最小
最大
角度调整
连接端口和电缆
功能
接头
电缆
电源连接
安装装置
即插即用
与电脑连接
连接 DVD 放影机或 VCR
与显示器屏幕连接
操作
开启电源
1 检查并确定电源线是否正确连接。
2 将电源开关设定至 [I]。选取待命模式后，POWER 指示灯显示橘色。
3 请按控制面板或遥控器上的 STANDBY/ON 按钮。开始预热，而且 POWER 指示灯闪烁
4 电源开启时，POWER 指示灯停止闪烁且变成绿色。
5 取下镜头盖。
6 使用 ZOOM 旋钮调整图片大小。
7 使用对焦环按钮调整焦距。
关闭电源
1 请按控制面板或遥控器上的 STANDBY/ON 按钮。然后屏幕上会出现 "Power off?
2 冷却完成且 POWER 指示灯停止闪烁并变成橘色时，系统会进入「待命」模式。请检查 指示灯是否
3 关闭电源后，POWER 指示灯熄灭。请务必装上镜头盖。
选择输入信号
请调整画面尺寸和焦距
调整音量
暂时静音
调整影像位置
使用自动调整功能
修正梯形失真
使用放大功能
将画面定格
信号搜寻
选择影像纵横比
使画面暂时变成空白
使用菜单功能
操作个人电脑画面
PS/2、ADB、串行鼠标控制
可用功能
操作遥控器
USB 鼠标控制
可用功能
操作遥控器
OSD 菜单功能说明
主菜单
项目
说明
BRIGHT
CONTRAST
ASPECT
图片 放置
GAMMA
LANGUAGE
影像 1 菜单
项目
说明
COLOR BAL R
COLOR BAL B
SHARPNESS
COLOR
TINT
影像 2 菜单
项目
说明
V POSITION
H POSITION
H PHASE
H SIZE
OVER SCAN
输入菜单
项目
说明
AUTO
VIDEO
HDTV
SYNC ON G
画面菜单
项目
说明
BLANK
START UP
MyScreen
MyScreen尺寸
MyScreen锁定
选项菜单
项目
说明
(VOLUME)
自动关闭
WHISPER
LAMP TIME
FILTER TIME
维修
灯泡
灯泡寿命
更换灯泡
1 关闭投影机，从电源插座移除电源线，并 等待至少45分钟以便让投影机冷却。
2 准备新灯泡。
3 检查投影机是否充分冷却，并轻轻地将其 翻过来。
4 如图所示松开螺栓，并移除灯盖。
5 请松开两个螺栓，并在握住把手时轻轻地 移除灯泡。触摸灯壳的内部可能会造成不 均匀的色彩呈现。
6 安装新灯泡并锁紧两个螺栓。然后慢慢地 推已锁紧灯泡的另一端，使其进入装置。
7 装回灯盖并锁紧螺栓。
8 轻轻地将投影机翻过来。
清洁空气过滤器
1 关闭投影机的电源，并将电源线移除
2 若要清洁旧滤网，请仔细用吸尘器将过滤区域的两边吸干净。
3 如果滤网损坏且需要更换，请联络您的经销商或 ViewSonic 公司。更换旧滤网并放回原 位。
4 若要重设 Filter Timer，请开启投影机的电源，进入Option 菜单，然后选择过滤定
投影机内部维修
清洁镜头
清洁显示器外壳及遥控发设器
疑难排解
OSD 信息
信息
内容
故障诊断
症状
机壳不包括在
机器的瑕疵中
要确认的项目
规格
项目
规格
外观尺寸
客户支持
国家/地区
网站
T = 电话
F = 传真
电子邮件
有限保证
ViewSonic 投影机
附录
电源线安全规定
电源线类型
导线尺寸
电器最大额定电流
针对美国的达标信息
针对加拿大的达标信息
欧洲国家遵守信息
所有国家用户信息
PJ751
User Guide
Guide de l’utilisateur
Bedlenungsanleltung
Guía del usuario
Guida Dell’utente
Användarhandbok
Käyttöopas
使用者指南
用户指南
Руководство пользователя
Image Size 31” – 300”
LCD Projector
内容
记录您的资料 ..................................................................................1
功能
使用之前
安装
操作
包装内容 .........................................................................................3
零件名称 .........................................................................................4
放入电池 .........................................................................................6
安装把手 .........................................................................................6
安装投影机及屏幕 ...........................................................................7
角度调整 .........................................................................................7
连接端口和电缆 ...............................................................................8
电源连接 .........................................................................................9
安装装置 .........................................................................................9
即插即用 .........................................................................................9
开启电源 .......................................................................................13
关闭电源 .......................................................................................13
选择输入信号 ................................................................................14
请调整画面尺寸和焦距 ..................................................................14
调整音量 .......................................................................................15
暂时静音 .......................................................................................15
调整影像位置 ................................................................................16
使用自动调整功能 .........................................................................17
修正梯形失真 ................................................................................18
使用放大功能 ................................................................................19
将画面定格 ....................................................................................19
信号搜寻 .......................................................................................20
选择影像纵横比 .............................................................................20
使画面暂时变成空白 .....................................................................20
使用菜单功能 ................................................................................21
操作个人电脑画面 .........................................................................22
OSD 菜单功能说明
主菜单 ...........................................................................................23
影像 1 菜单 ...................................................................................24
影像 2 菜单 ...................................................................................24
输入菜单 .......................................................................................25
画面菜单 .......................................................................................26
选项菜单 .......................................................................................28
ViewSonic PJ751
i

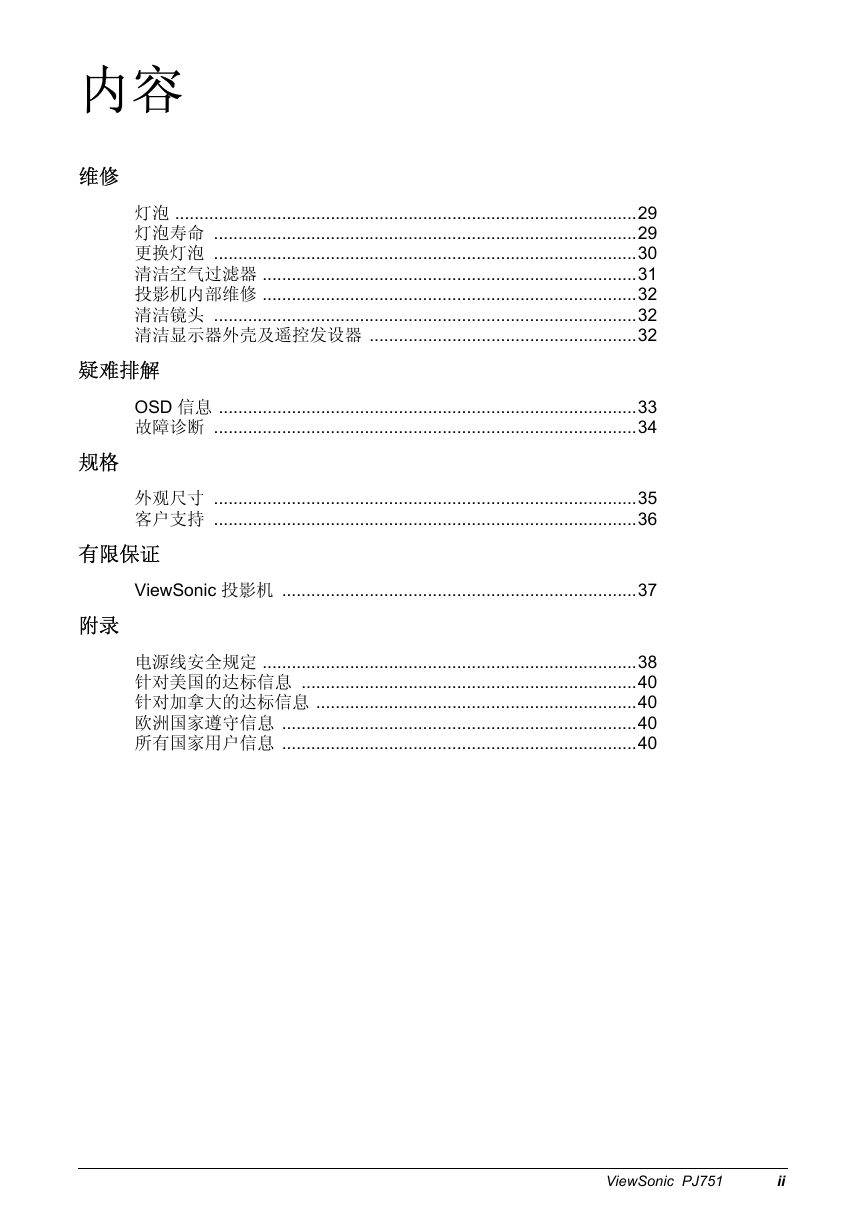

内容
维修
灯泡 ...............................................................................................29
灯泡寿命 .......................................................................................29
更换灯泡 .......................................................................................30
清洁空气过滤器 .............................................................................31
投影机内部维修 .............................................................................32
清洁镜头 .......................................................................................32
清洁显示器外壳及遥控发设器 .......................................................32
疑难排解
OSD 信息 ......................................................................................33
故障诊断 .......................................................................................34
规格
外观尺寸 .......................................................................................35
客户支持 .......................................................................................36
有限保证
ViewSonic 投影机 .........................................................................37
附录
电源线安全规定 .............................................................................38
针对美国的达标信息 .....................................................................40
针对加拿大的达标信息 ..................................................................40
欧洲国家遵守信息 .........................................................................40
所有国家用户信息 .........................................................................40
ViewSonic PJ751
ii

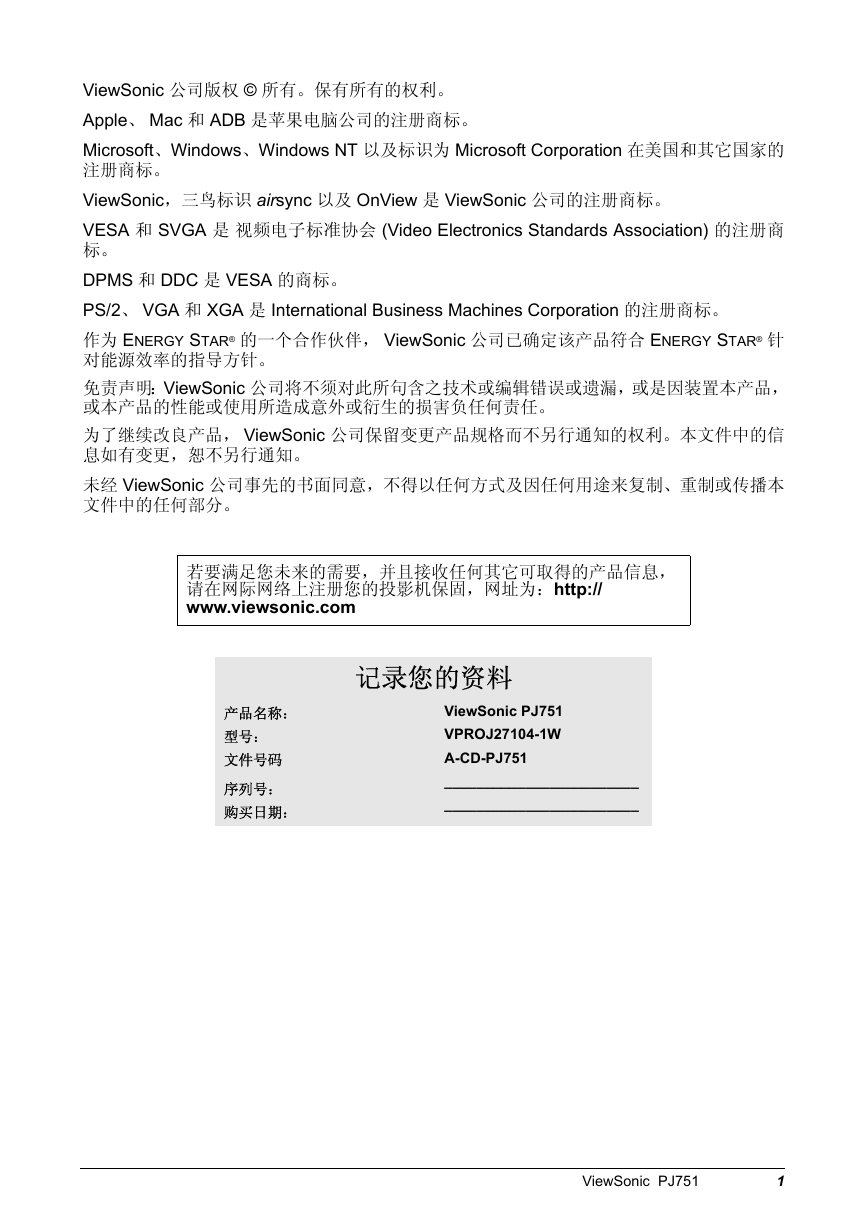

ViewSonic 公司版权 © 所有。保有所有的权利。
Apple、 Mac 和 ADB 是苹果电脑公司的注册商标。
Microsoft、Windows、Windows NT 以及标识为 Microsoft Corporation 在美国和其它国家的
注册商标。
ViewSonic，三鸟标识 airsync 以及 OnView 是 ViewSonic 公司的注册商标。
VESA 和 SVGA 是 视频电子标准协会 (Video Electronics Standards Association) 的注册商
标。
DPMS 和 DDC 是 VESA 的商标。
PS/2、 VGA 和 XGA 是 International Business Machines Corporation 的注册商标。
作为 ENERGY STAR® 的一个合作伙伴， ViewSonic 公司已确定该产品符合 ENERGY STAR® 针
对能源效率的指导方针。
免责声明：ViewSonic 公司将不须对此所句含之技术或编辑错误或遗漏，或是因装置本产品，
或本产品的性能或使用所造成意外或衍生的损害负任何责任。
为了继续改良产品， ViewSonic 公司保留变更产品规格而不另行通知的权利。本文件中的信
息如有变更，恕不另行通知。
未经 ViewSonic 公司事先的书面同意，不得以任何方式及因任何用途来复制、重制或传播本
文件中的任何部分。
若要满足您未来的需要，并且接收任何其它可取得的产品信息，
请在网际网络上注册您的投影机保固，网址为：http://
www.viewsonic.com
记录您的资料
ViewSonic PJ751
VPROJ27104-1W
A-CD-PJ751
________________________
________________________
产品名称：
型号：
文件号码
序列号：
购买日期：
ViewSonic PJ751 1

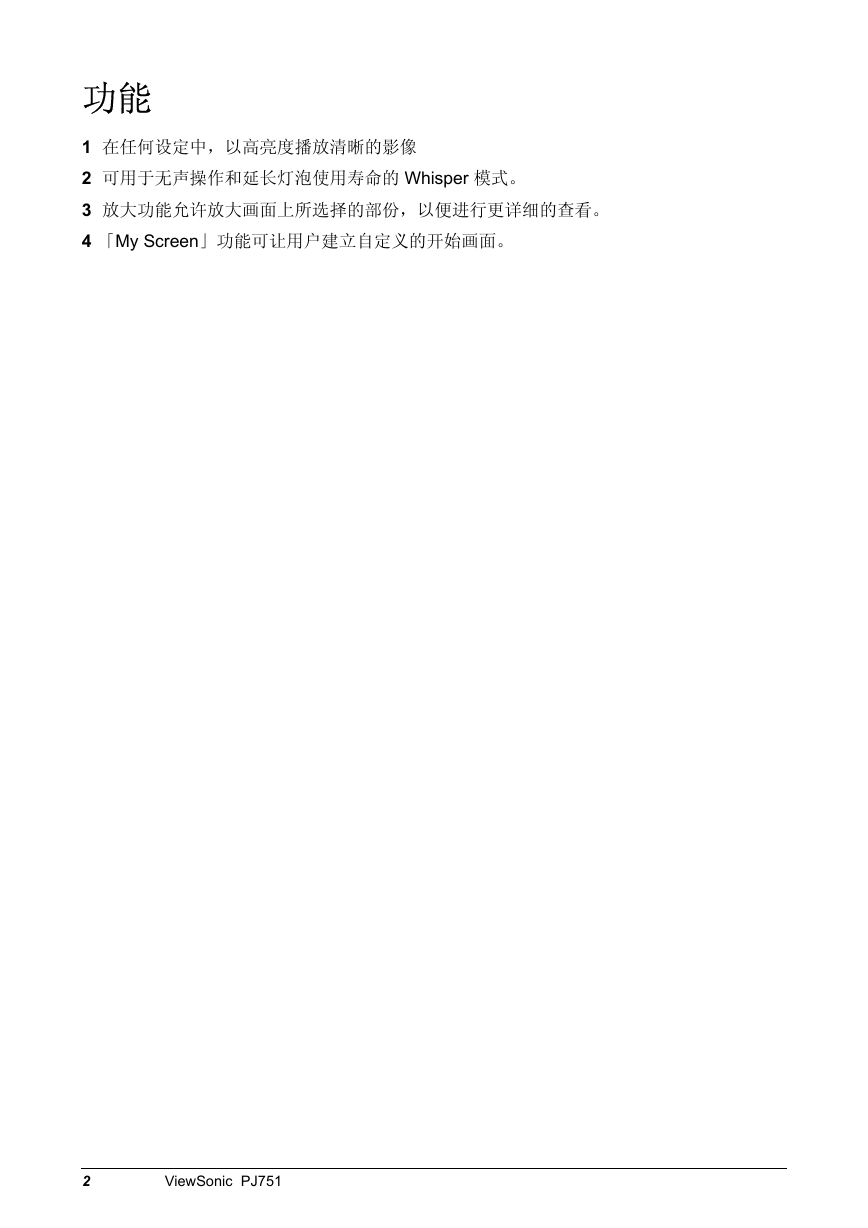

功能
1 在任何设定中，以高亮度播放清晰的影像
2 可用于无声操作和延长灯泡使用寿命的 Whisper 模式。
3 放大功能允许放大画面上所选择的部份，以便进行更详细的查看。
4 「My Screen」功能可让用户建立自定义的开始画面。
2
ViewSonic PJ751

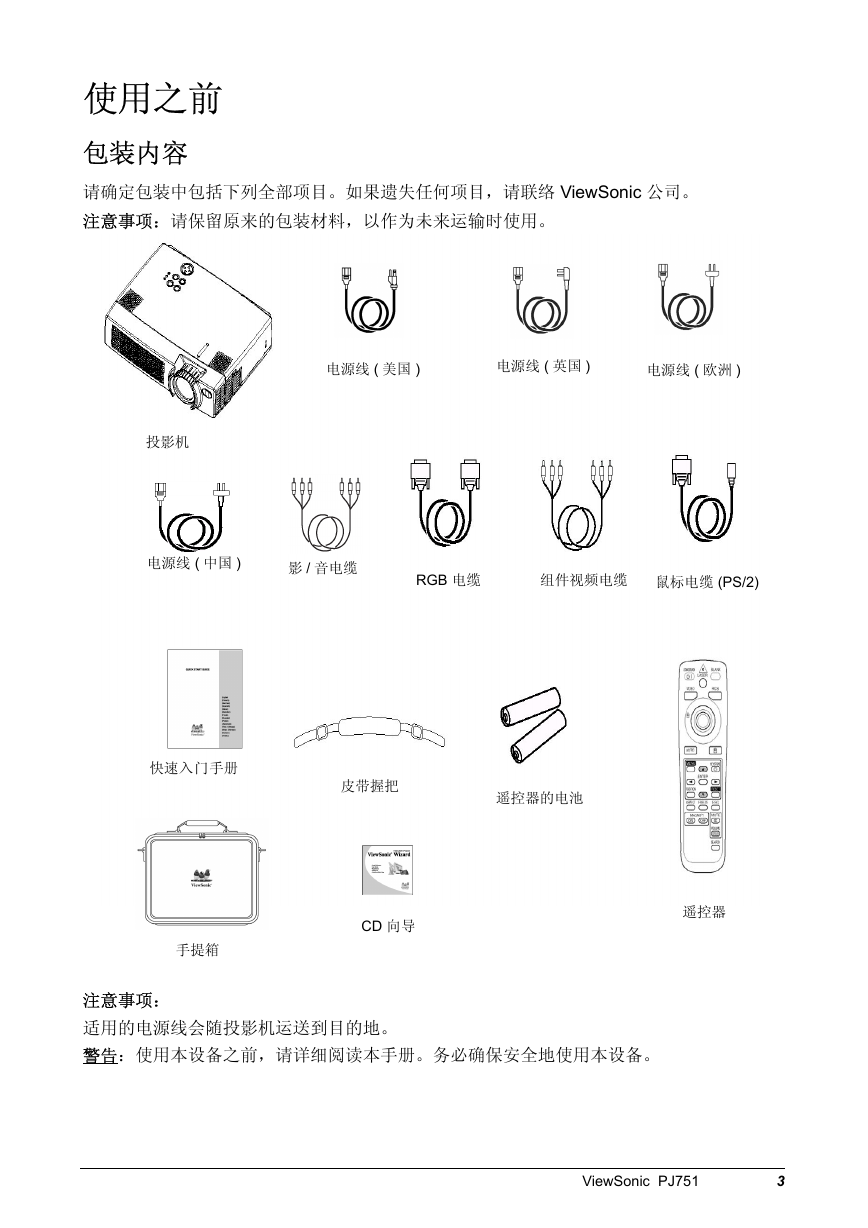

使用之前
包装内容
请确定包装中包括下列全部项目。如果遗失任何项目，请联络 ViewSonic 公司。
注意事项：请保留原来的包装材料，以作为未来运输时使用。
电源线 ( 美国 )
电源线 ( 英国 )
电源线 ( 欧洲 )
投影机
电源线 ( 中国 )
影 / 音电缆
RGB 电缆
组件视频电缆 鼠标电缆 (PS/2)
快速入门手册
皮带握把
遥控器的电池
CD 向导
遥控器
手提箱
注意事项：
适用的电源线会随投影机运送到目的地。
警告：使用本设备之前，请详细阅读本手册。务必确保安全地使用本设备。
ViewSonic PJ751 3

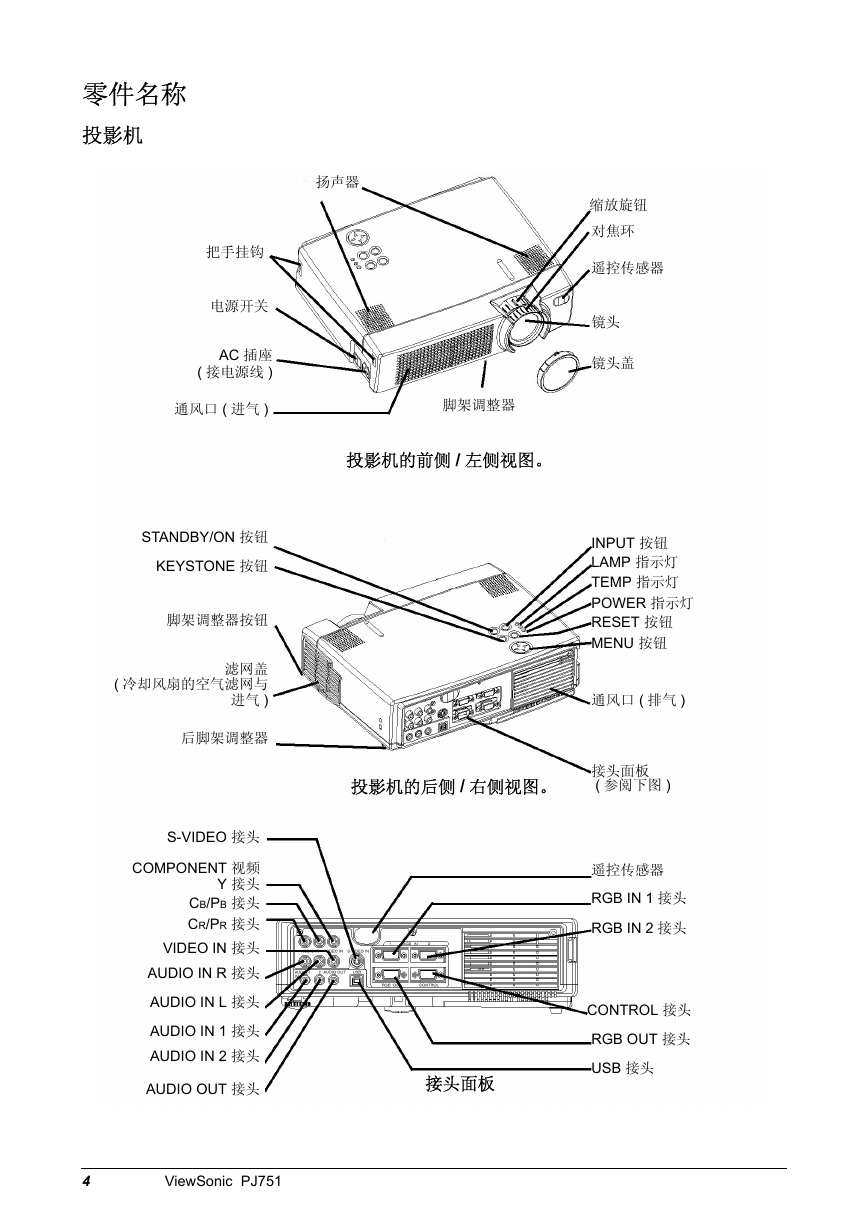

零件名称
投影机
扬声器
把手挂钩
电源开关
AC 插座
( 接电源线 )
通风口 ( 进气 )
脚架调整器
投影机的前侧 / 左侧视图。
STANDBY/ON 按钮
KEYSTONE 按钮
脚架调整器按钮
滤网盖
( 冷却风扇的空气滤网与
进气 )
后脚架调整器
S-VIDEO 接头
COMPONENT 视频
Y 接头
CB/PB 接头
CR/PR 接头
VIDEO IN 接头
AUDIO IN R 接头
AUDIO IN L 接头
AUDIO IN 1 接头
AUDIO IN 2 接头
AUDIO OUT 接头
4
ViewSonic PJ751
缩放旋钮
对焦环
遥控传感器
镜头
镜头盖
INPUT 按钮
LAMP 指示灯
TEMP 指示灯
POWER 指示灯
RESET 按钮
MENU 按钮
通风口 ( 排气 )
投影机的后侧 / 右侧视图。
接头面板
( 参阅下图 )
遥控传感器
RGB IN 1 接头
RGB IN 2 接头
CONTROL 接头
RGB OUT 接头
USB 接头
接头面板

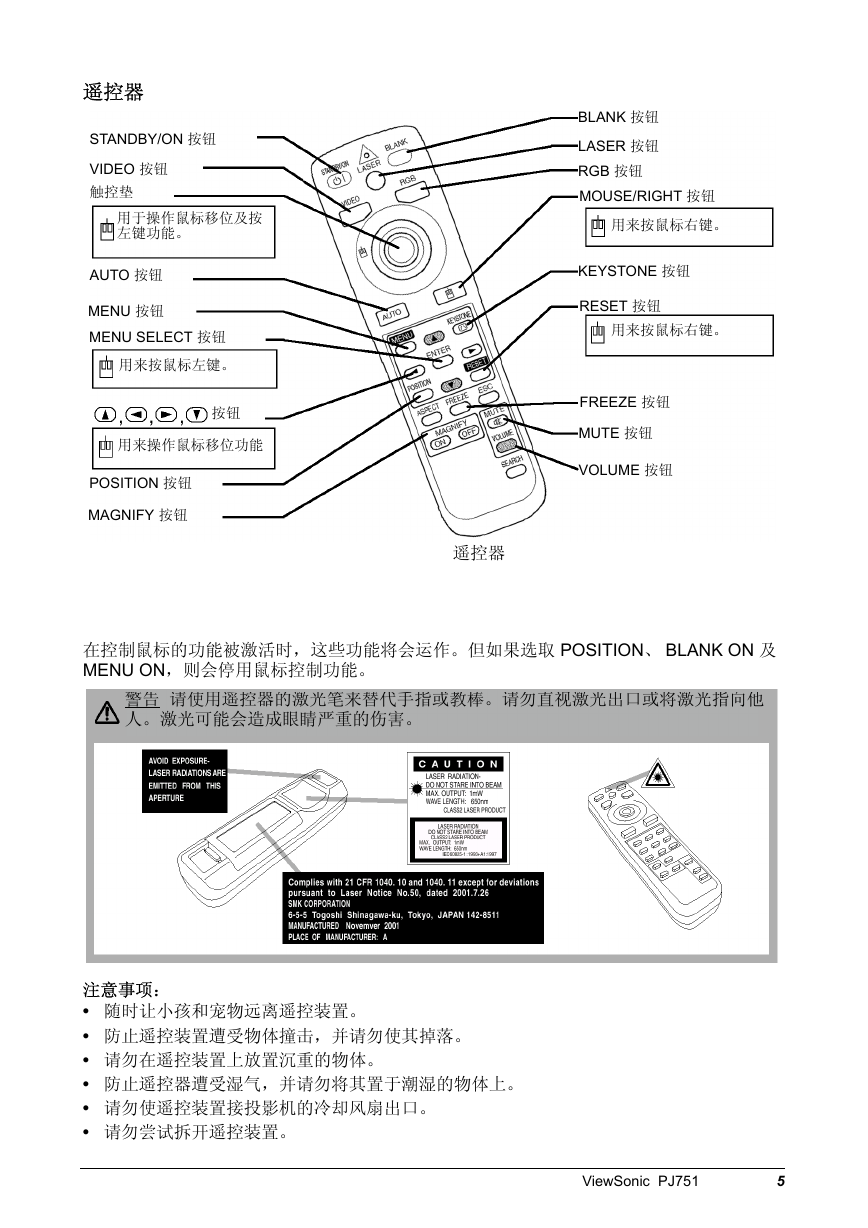

遥控器
STANDBY/ON 按钮
VIDEO 按钮
触控垫
用于操作鼠标移位及按
左键功能。
AUTO 按钮
MENU 按钮
MENU SELECT 按钮
用来按鼠标左键。
按钮
用来操作鼠标移位功能
POSITION 按钮
MAGNIFY 按钮
BLANK 按钮
LASER 按钮
RGB 按钮
MOUSE/RIGHT 按钮
用来按鼠标右键。
KEYSTONE 按钮
RESET 按钮
用来按鼠标右键。
FREEZE 按钮
MUTE 按钮
VOLUME 按钮
遥控器
在控制鼠标的功能被激活时，这些功能将会运作。但如果选取 POSITION、 BLANK ON 及
MENU ON，则会停用鼠标控制功能。
警告 请使用遥控器的激光笔来替代手指或教棒。请勿直视激光出口或将激光指向他
人。激光可能会造成眼睛严重的伤害。
注意事项：
• 随时让小孩和宠物远离遥控装置。
• 防止遥控装置遭受物体撞击，并请勿使其掉落。
• 请勿在遥控装置上放置沉重的物体。
• 防止遥控器遭受湿气，并请勿将其置于潮湿的物体上。
• 请勿使遥控装置接投影机的冷却风扇出口。
• 请勿尝试拆开遥控装置。
ViewSonic PJ751 5
