Joybook Lite
U121 Eco 系列
用户手册

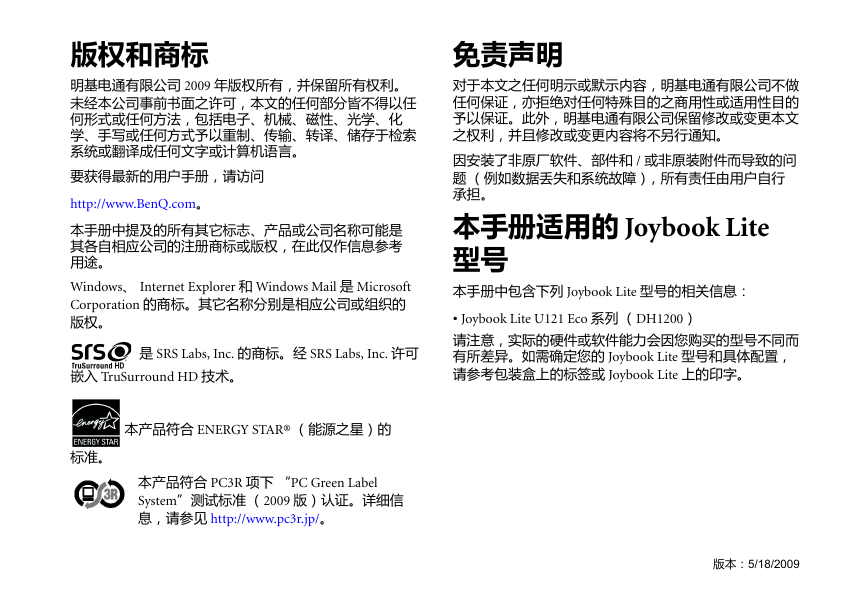

版权和商标
免责声明
明基电通有限公司 2009 年版权所有, 并保留所有权利。
未经本公司事前书面之许可,本文的任何部分皆不得以任
何形式或任何方法,包括电子、机械、磁性、光学、化
学、手写或任何方式予以重制、传输、转译、储存于检索
系统或翻译成任何文字或计算机语言。
要获得最新的用户手册,请访问
http://www.BenQ.com。
本手册中提及的所有其它标志、产品或公司名称可能是
其各自相应公司的注册商标或版权,在此仅作信息参考
用途。
Windows、 Internet Explorer 和 Windows Mail 是 Microsoft
Corporation 的商标。 其它名称分别是相应公司或组织的
版权。
是 SRS Labs, Inc. 的商标。经 SRS Labs, Inc. 许可
嵌入 TruSurround HD 技术。
对于本文之任何明示或默示内容,明基电通有限公司不做
任何保证,亦拒绝对任何特殊目的之商用性或适用性目的
予以保证。 此外,明基电通有限公司保留修改或变更本文
之权利,并且修改或变更内容将不另行通知。
因安装了非原厂软件、部件和 / 或非原装附件而导致的问
题 (例如数据丢失和系统故障),所有责任由用户自行
承担。
本手册适用的 Joybook Lite
型号
本手册中包含下列 Joybook Lite 型号的相关信息:
• Joybook Lite U121 Eco 系列 (DH1200)
请注意,实际的硬件或软件能力会因您购买的型号不同而
有所差异。 如需确定您的 Joybook Lite 型号和具体配置,
请参考包装盒上的标签或 Joybook Lite 上的印字。
本产品符合 ENERGY STAR® (能源之星)的
标准。
本产品符合 PC3R 项下 “PC Green Label
System”测试标准 (2009 版)认证。 详细信
息,请参见 http://www.pc3r.jp/。
版本:5/18/2009
目录
简介 ................................................................................................. 1
关于本手册.................................................................................1
印刷 ............................................................................................. 2
快速入门......................................................................................... 3
物品清单.....................................................................................3
准备使用 Joybook Lite............................................................... 3
节省 Joybook Lite 的电量 ...................................................5
扩展 Joybook Lite 的性能..........................................................6
熟悉 Joybook Lite........................................................................... 8
前视图......................................................................................8
左视图 .........................................................................................9
右视图 .......................................................................................10
底视图 .......................................................................................11
指示灯 .......................................................................................12
使用 Joybook Lite......................................................................... 14
使用触控板...............................................................................14
使用键盘...................................................................................16
功能热键.............................................................................16
Windows 快捷键和其它键 ...............................................18
使用内置无线连接功能 (仅限特定型号).........................20
连接到无线网络 ................................................................20
使用 Bluetooth (特定型号提供)........................................22
连接到 Bluetooth 设备 ......................................................22
发送文件至 Bluetooth 设备..............................................25
使用内置摄像头 ......................................................................27
启用 WebCam Companion 3 ............................................27
使用 WebCam Companion 3............................................ 28
切换至不同模块 ......................................................... 28
拍摄相片或录制视频 ................................................. 28
使用假面功能.............................................................. 29
大头贴 .......................................................................... 29
视频聊天 ............................................................................ 29
使用 Magic-i Visual Effects ............................................... 29
调整分辨率.................................................................. 30
使用 SRS ................................................................................... 30
使用 BIOS 设置程序.................................................................... 31
使用 BIOS 设置程序的场合与方法 ...................................... 31
BIOS 设置屏幕导航 ................................................................ 32
Main (主)菜单 .............................................................. 32
Advanced (高级)菜单 .................................................. 33
Security (安全)菜单 ..................................................... 33
Boot (启动)菜单........................................................... 34
Exit (退出)菜单 ............................................................ 34
使用 QDataTrove 恢复系统........................................................ 35
QDataTrove 简介..................................................................... 35
如何启动 QDataTrove............................................................. 36
在 Windows XP 下使用 QDataTrove..................................... 36
备份系统 ............................................................................ 36
将系统备份为一个文件 ............................................. 36
将系统备份到光盘 ..................................................... 37
建立还基点.................................................................. 37
恢复系统 ............................................................................ 37

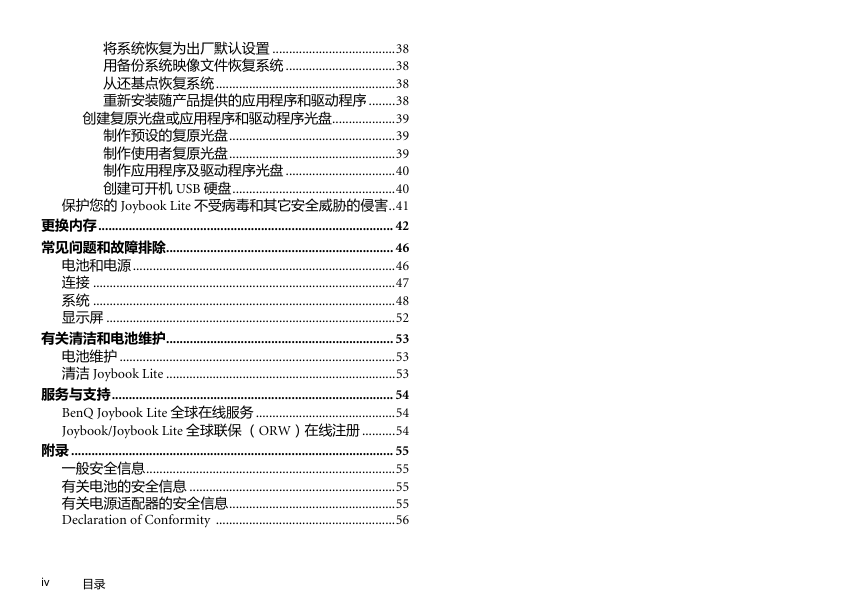

目录
iii
将系统恢复为出厂默认设置 .....................................38
用备份系统映像文件恢复系统 .................................38
从还基点恢复系统 ......................................................38
重新安装随产品提供的应用程序和驱动程序 ........38
创建复原光盘或应用程序和驱动程序光盘...................39
制作预设的复原光盘..................................................39
制作使用者复原光盘..................................................39
制作应用程序及驱动程序光盘 .................................40
创建可开机 USB 硬盘.................................................40
保护您的 Joybook Lite 不受病毒和其它安全威胁的侵害..41
更换内存 ....................................................................................... 42
常见问题和故障排除................................................................... 46
电池和电源 ...............................................................................46
连接 ...........................................................................................47
系统 ...........................................................................................48
显示屏 .......................................................................................52
有关清洁和电池维护................................................................... 53
电池维护 ...................................................................................53
清洁 Joybook Lite .....................................................................53
服务与支持................................................................................... 54
BenQ Joybook Lite 全球在线服务 ..........................................54
Joybook/Joybook Lite 全球联保 (ORW)在线注册 ..........54
附录 ............................................................................................... 55
一般安全信息...........................................................................55
有关电池的安全信息 ..............................................................55
有关电源适配器的安全信息..................................................55
Declaration of Conformity ......................................................56
iv
目录

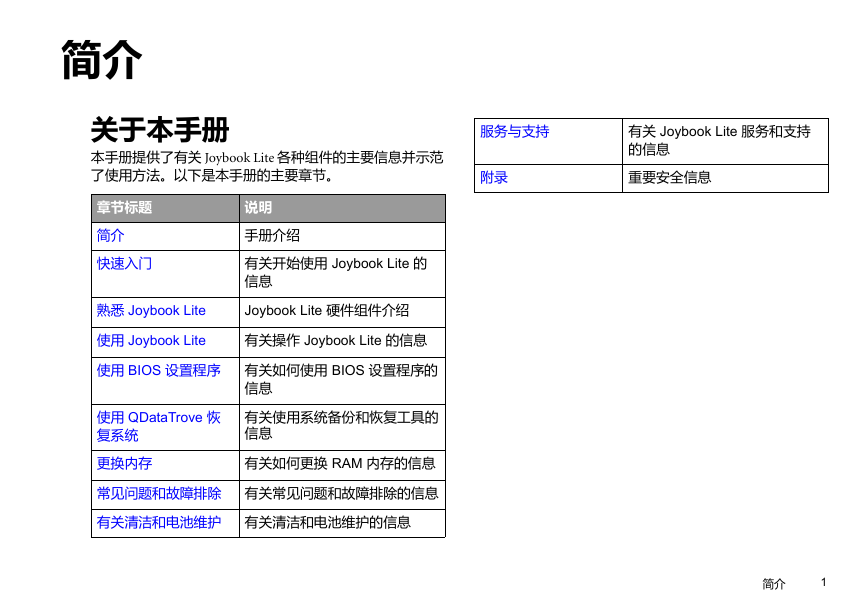

简介
关于本手册
本手册提供了有关 Joybook Lite 各种组件的主要信息并示范
了使用方法。 以下是本手册的主要章节。
服务与支持
有关 Joybook Lite 服务和支持
的信息
附录
重要安全信息
章节标题
简介
快速入门
熟悉 Joybook Lite
说明
手册介绍
有关开始使用 Joybook Lite 的
信息
Joybook Lite 硬件组件介绍
使用 Joybook Lite
有关操作 Joybook Lite 的信息
使用 BIOS 设置程序 有关如何使用 BIOS 设置程序的
信息
使用 QDataTrove 恢
复系统
有关使用系统备份和恢复工具的
信息
更换内存
有关如何更换 RAM 内存的信息
常见问题和故障排除 有关常见问题和故障排除的信息
有关清洁和电池维护 有关清洁和电池维护的信息
简介
1

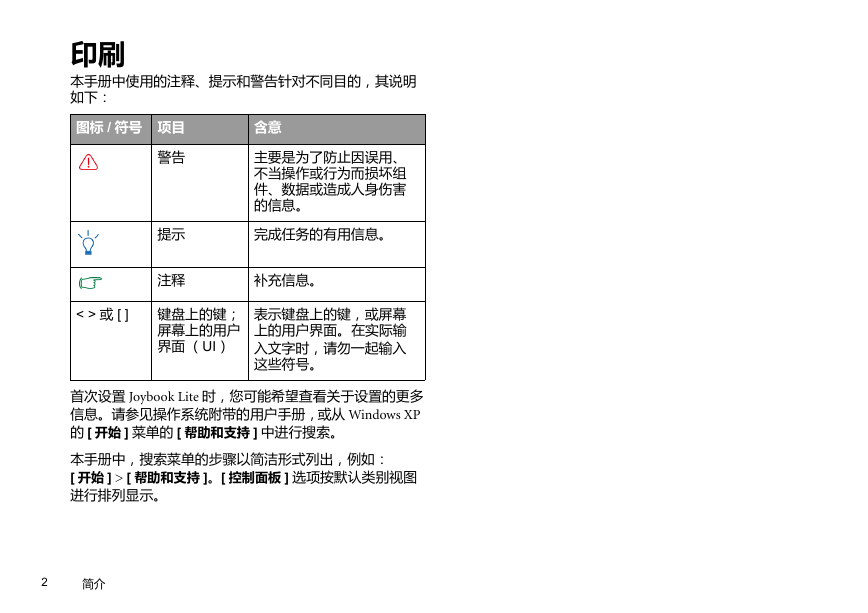

印刷
本手册中使用的注释、提示和警告针对不同目的,其说明
如下:
图标 / 符号 项目
含意
警告
提示
注释
主要是为了防止因误用、
不当操作或行为而损坏组
件、数据或造成人身伤害
的信息。
完成任务的有用信息。
补充信息。
< > 或 [ ]
键盘上的键;
屏幕上的用户
界面 (UI)
表示键盘上的键,或屏幕
上的用户界面。 在实际输
入文字时,请勿一起输入
这些符号。
首次设置 Joybook Lite 时,您可能希望查看关于设置的更多
信息。 请参见操作系统附带的用户手册,或从 Windows XP
的 [ 开始 ] 菜单的 [ 帮助和支持 ] 中进行搜索。
本手册中,搜索菜单的步骤以简洁形式列出,例如:
[ 开始 ] > [ 帮助和支持 ]。 [ 控制面板 ] 选项按默认类别视图
进行排列显示。
2
简介

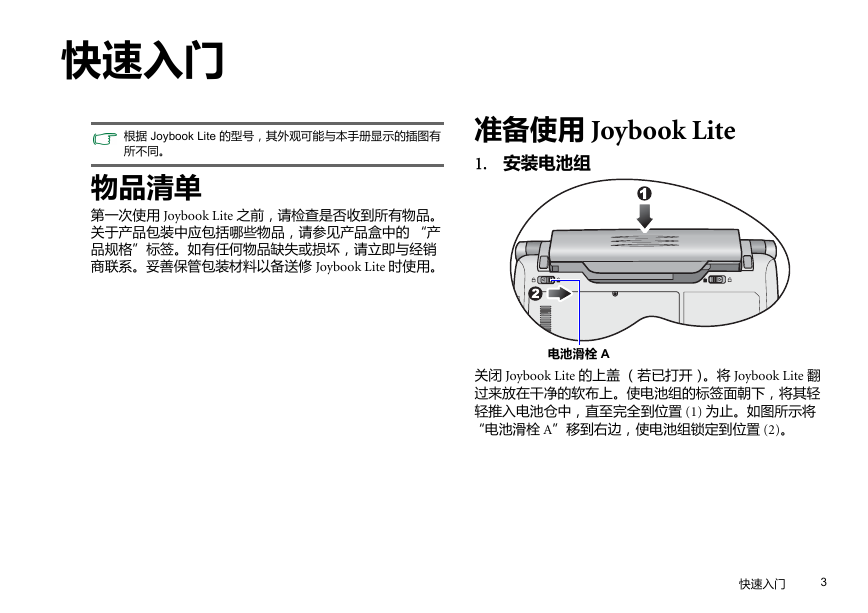

快速入门
根据 Joybook Lite 的型号,其外观可能与本手册显示的插图有
所不同。
物品清单
第一次使用 Joybook Lite 之前,请检查是否收到所有物品。
关于产品包装中应包括哪些物品,请参见产品盒中的 “产
品规格”标签。 如有任何物品缺失或损坏,请立即与经销
商联系。 妥善保管包装材料以备送修 Joybook Lite 时使用。
准备使用 Joybook Lite
1. 安装电池组
电池滑栓 A
关闭 Joybook Lite 的上盖 (若已打开)。 将 Joybook Lite 翻
过来放在干净的软布上。 使电池组的标签面朝下,将其轻
轻推入电池仓中,直至完全到位置 (1) 为止。 如图所示将
“电池滑栓 A”移到右边,使电池组锁定到位置 (2)。
快速入门
3
2. 连接电源
3. 打开 Joybook Lite
轻轻提起无滑栓的上盖即可方便地打开机器。
a. 将电源线连接到电源适配器。
b. 将电源适配器插入 Joybook Lite 的电源插口。
c. 将电源线连接到电源插座。 Joybook Lite 将自动开
始对电池充电。
• 电池组在出厂时只有少许电量。 电池充电时仍可使用
Joybook Lite。
• 电源系统和插头类型可能会因所在国家 / 地区不同而异。
• 电池充电时,电池指示灯显示橘黄色。 当电池充电完毕后,
指示灯熄灭。
• 有关指示灯的颜色和含义的详细信息,请参见第 12 页的
“指示灯”。
4
快速入门
