学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。
p=p1';t=t1';
[pn,minp,maxp,tn,mint,maxt]=premnmx(p,t);
%原始数据归一化
net=newff(minmax(pn),[5,1],{'tansig','purelin'},'traingdx'); %设置网络,建立相应的 BP 网络
net.trainParam.show=2000; % 训练网络
net.trainParam.lr=0.01;
net.trainParam.epochs=100000;
net.trainParam.goal=1e-5;
[net,tr]=train(net ,pn,tn);
网络
pnew=pnew1';
pnewn=tramnmx(pnew,minp,maxp);
anewn=sim(net,pnewn);
anew=postmnmx(anewn,mint,maxt);
y=anew';
%对 BP 网络进行仿真
%还原数据
%调用 TRAINGDM 算法训练 BP
1、BP 网络构建
(1)生成 BP 网络
net
newff PR S S
,[ 1 2...
(
SNl TF TF
],{
1
2...
TFNl BTF BLF PF
},
,
,
)
PR :由 R 维的输入样本最小最大值构成的 2R 维矩阵。
[ 1 2...
S S
SNl :各层的神经元个数。
]
{
TF TF
1
2...
TFNl :各层的神经元传递函数。
}
BTF :训练用函数的名称。
(2)网络训练
,
[
,
,
net tr Y E Pf Af
,
,
]
train net P T Pi Ai VV TV
(
,
,
,
,
,
,
)
(3)网络仿真
[ ,
Y Pf Af E perf
,
,
,
]
,
sim net P Pi Ai T
(
,
,
,
)
{'tansig','purelin'},'trainrp'
BP 网络的训练函数
训练方法
梯度下降法
有动量的梯度下降法
自适应 lr 梯度下降法
自适应 lr 动量梯度下降法
弹性梯度下降法
Fletcher-Reeves 共轭梯度法
Ploak-Ribiere 共轭梯度法
训练函数
traingd
traingdm
traingda
traingdx
trainrp
traincgf
traincgp
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。

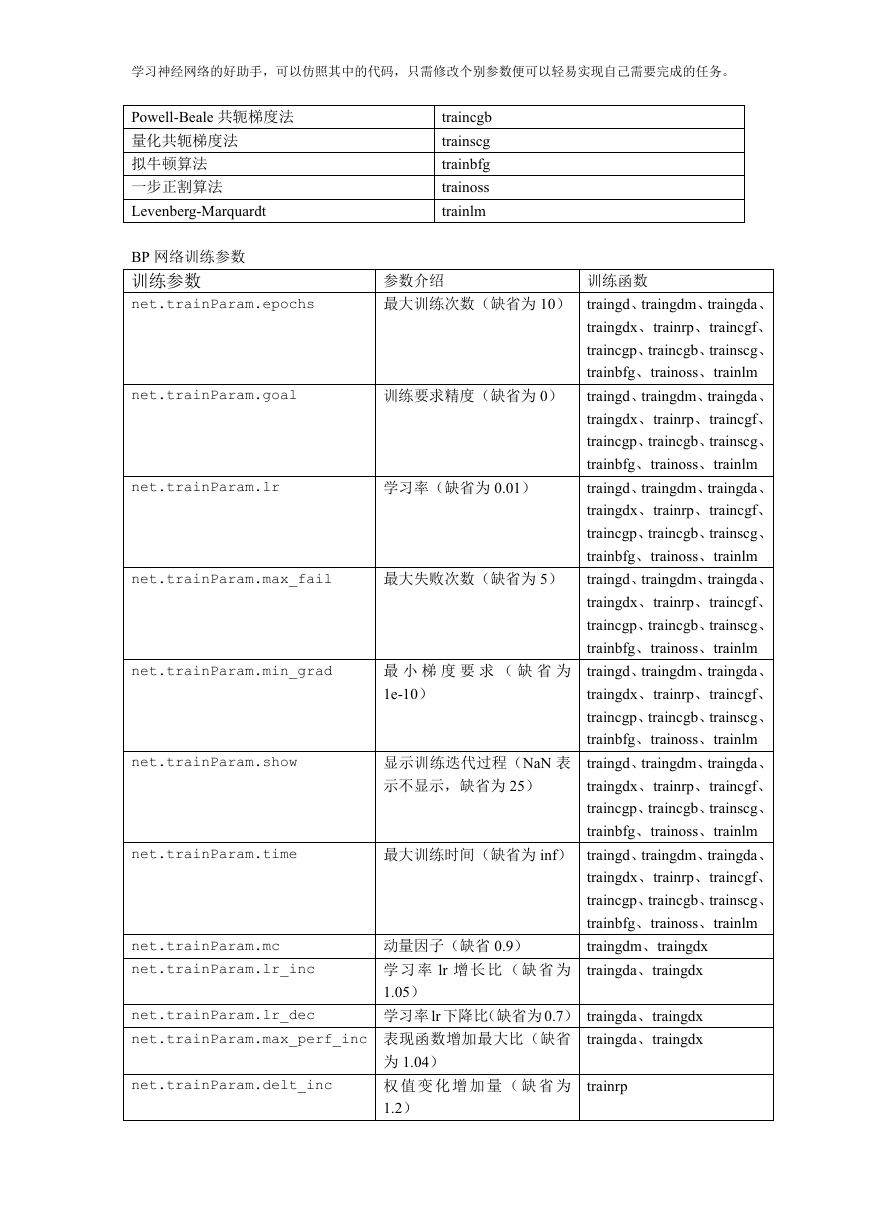

Powell-Beale 共轭梯度法
量化共轭梯度法
拟牛顿算法
一步正割算法
Levenberg-Marquardt
BP 网络训练参数
训练参数
net.trainParam.epochs
net.trainParam.goal
net.trainParam.lr
net.trainParam.max_fail
net.trainParam.min_grad
net.trainParam.show
net.trainParam.time
net.trainParam.mc
net.trainParam.lr_inc
traincgb
trainscg
trainbfg
trainoss
trainlm
训练函数
参数介绍
最大训练次数(缺省为 10) traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
训练要求精度(缺省为 0) traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
学习率(缺省为 0.01)
最 小 梯 度 要 求 ( 缺 省 为
1e-10)
最大失败次数(缺省为 5) traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
显示训练迭代过程(NaN 表
示不显示,缺省为 25)
最大训练时间(缺省为 inf) traingd、traingdm、traingda、
traingdx、trainrp、traincgf、
traincgp、traincgb、trainscg、
trainbfg、trainoss、trainlm
traingdm、traingdx
traingda、traingdx
动量因子(缺省 0.9)
学 习 率 lr 增 长 比 ( 缺 省 为
1.05)
学习率 lr 下降比(缺省为 0.7) traingda、traingdx
traingda、traingdx
net.trainParam.lr_dec
net.trainParam.max_perf_inc 表现函数增加最大比(缺省
net.trainParam.delt_inc
为 1.04)
权 值 变 化 增 加 量 ( 缺 省 为
1.2)
trainrp
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。

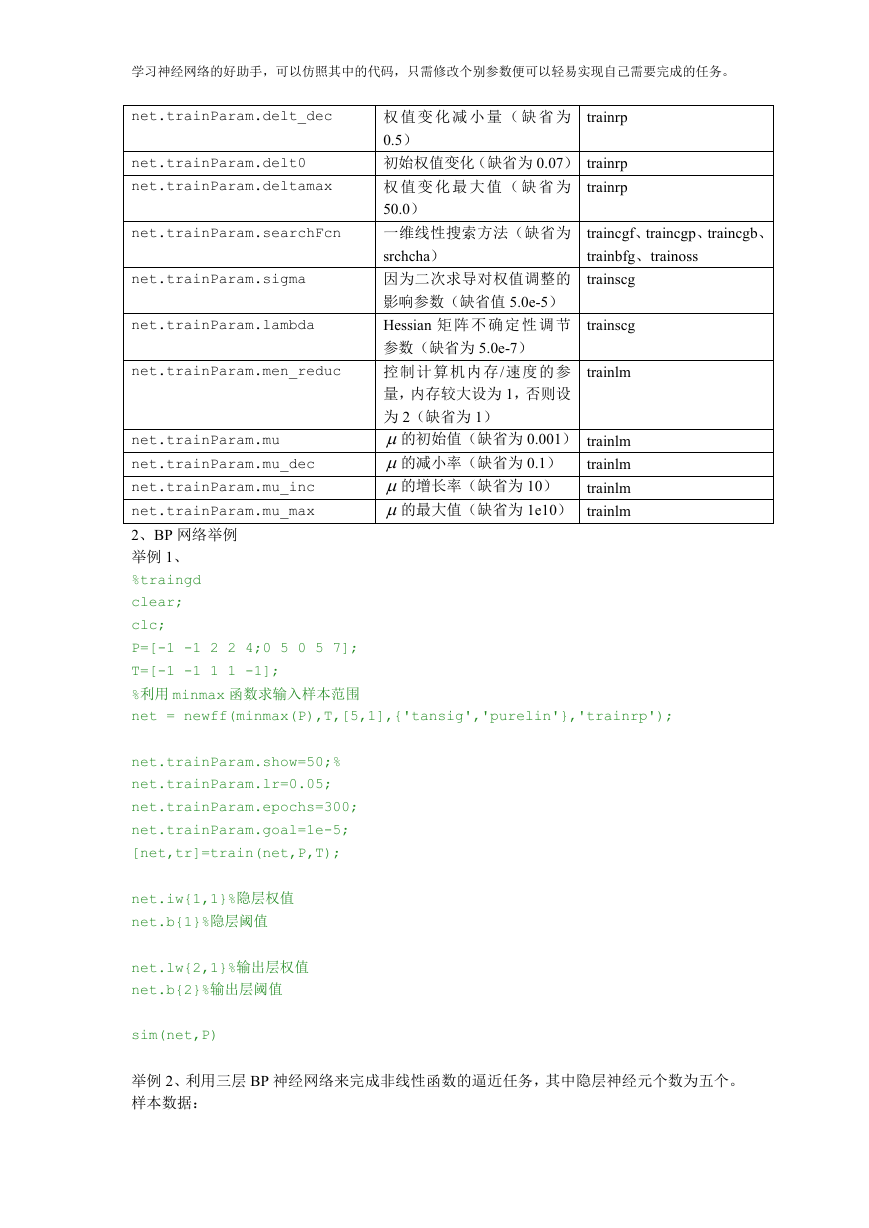

net.trainParam.delt_dec
net.trainParam.delt0
net.trainParam.deltamax
net.trainParam.searchFcn
net.trainParam.sigma
net.trainParam.lambda
net.trainParam.men_reduc
traincgf、traincgp、traincgb、
trainbfg、trainoss
trainscg
trainscg
trainrp
权 值 变 化 减 小 量 ( 缺 省 为
0.5)
初始权值变化(缺省为 0.07) trainrp
trainrp
权 值 变 化 最 大 值 ( 缺 省 为
50.0)
一维线性搜索方法(缺省为
srchcha)
因为二次求导对权值调整的
影响参数(缺省值 5.0e-5)
Hessian 矩 阵 不 确 定 性 调 节
参数(缺省为 5.0e-7)
控制 计算 机内存/速度 的参
量,内存较大设为 1,否则设
为 2(缺省为 1)
的初始值(缺省为 0.001) trainlm
的减小率(缺省为 0.1) trainlm
的增长率(缺省为 10) trainlm
的最大值(缺省为 1e10) trainlm
trainlm
net.trainParam.mu
net.trainParam.mu_dec
net.trainParam.mu_inc
net.trainParam.mu_max
2、BP 网络举例
举例 1、
%traingd
clear;
clc;
P=[-1 -1 2 2 4;0 5 0 5 7];
T=[-1 -1 1 1 -1];
%利用 minmax 函数求输入样本范围
net = newff(minmax(P),T,[5,1],{'tansig','purelin'},'trainrp');
net.trainParam.show=50;%
net.trainParam.lr=0.05;
net.trainParam.epochs=300;
net.trainParam.goal=1e-5;
[net,tr]=train(net,P,T);
net.iw{1,1}%隐层权值
net.b{1}%隐层阈值
net.lw{2,1}%输出层权值
net.b{2}%输出层阈值
sim(net,P)
举例 2、利用三层 BP 神经网络来完成非线性函数的逼近任务,其中隐层神经元个数为五个。
样本数据:
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。

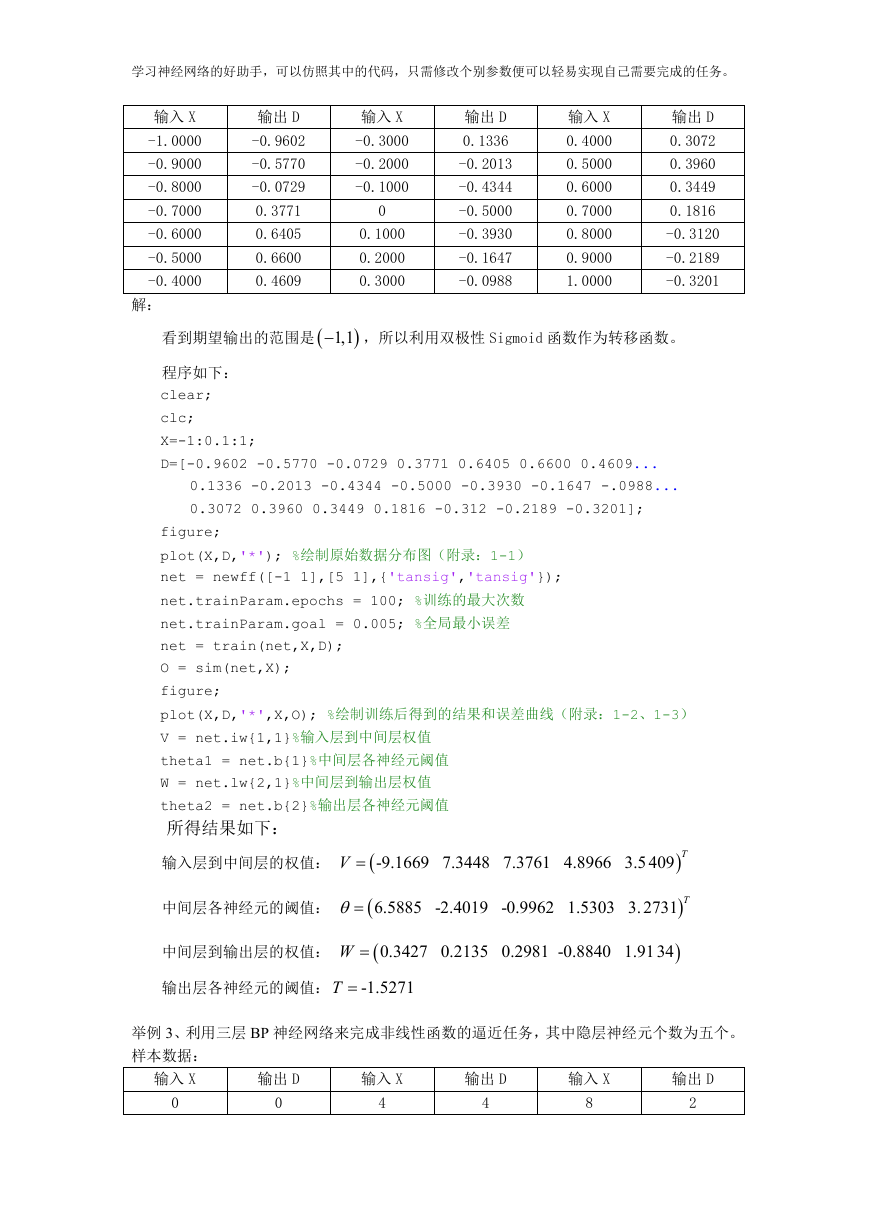

输入 X
-1.0000
-0.9000
-0.8000
-0.7000
-0.6000
-0.5000
-0.4000
解:
输出 D
-0.9602
-0.5770
-0.0729
0.3771
0.6405
0.6600
0.4609
输入 X
-0.3000
-0.2000
-0.1000
0
0.1000
0.2000
0.3000
输出 D
0.1336
-0.2013
-0.4344
-0.5000
-0.3930
-0.1647
-0.0988
输入 X
0.4000
0.5000
0.6000
0.7000
0.8000
0.9000
1.0000
输出 D
0.3072
0.3960
0.3449
0.1816
-0.3120
-0.2189
-0.3201
看到期望输出的范围是
1,1 ,所以利用双极性 Sigmoid 函数作为转移函数。
程序如下:
clear;
clc;
X=-1:0.1:1;
D=[-0.9602 -0.5770 -0.0729 0.3771 0.6405 0.6600 0.4609...
0.1336 -0.2013 -0.4344 -0.5000 -0.3930 -0.1647 -.0988...
0.3072 0.3960 0.3449 0.1816 -0.312 -0.2189 -0.3201];
figure;
plot(X,D,'*'); %绘制原始数据分布图(附录:1-1)
net = newff([-1 1],[5 1],{'tansig','tansig'});
net.trainParam.epochs = 100; %训练的最大次数
net.trainParam.goal = 0.005; %全局最小误差
net = train(net,X,D);
O = sim(net,X);
figure;
plot(X,D,'*',X,O); %绘制训练后得到的结果和误差曲线(附录:1-2、1-3)
V = net.iw{1,1}%输入层到中间层权值
theta1 = net.b{1}%中间层各神经元阈值
W = net.lw{2,1}%中间层到输出层权值
theta2 = net.b{2}%输出层各神经元阈值
所得结果如下:
输入层到中间层的权值:
V
-9.1669 7.3448 7.3761 4.8966 3.5409 T
中间层各神经元的阈值:
6.5885 -2.4019 -0.9962 1.5303 3.2731 T
中间层到输出层的权值:
输出层各神经元的阈值:
T
W
0.3427 0.2135 0.2981 -0.8840 1.9134
-1.5271
举例 3、利用三层 BP 神经网络来完成非线性函数的逼近任务,其中隐层神经元个数为五个。
样本数据:
输入 X
0
输出 D
0
输入 X
4
输出 D
4
输入 X
8
输出 D
2
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。
1
2
3
解:
1
2
3
5
6
7
3
2
1
9
10
3
4
看到期望输出的范围超出
1,1 ,所以输出层神经元利用线性函数作为转移函数。
程序如下:
clear;
clc;
X = [0 1 2 3 4 5 6 7 8 9 10];
D = [0 1 2 3 4 3 2 1 2 3 4];
figure;
plot(X,D,'*'); %绘制原始数据分布图
net = newff([0 10],[5 1],{'tansig','purelin'})
net.trainParam.epochs = 100;
net.trainParam.goal=0.005;
net=train(net,X,D);
O=sim(net,X);
figure;
plot(X,D,'*',X,O); %绘制训练后得到的结果和误差曲线(附录:2-2、2-3)
V = net.iw{1,1}%输入层到中间层权值
theta1 = net.b{1}%中间层各神经元阈值
W = net.lw{2,1}%中间层到输出层权值
theta2 = net.b{2}%输出层各神经元阈值
所得结果如下:
输入层到中间层的权值:
V
0.8584 2.0890 -1.2166 0.2752 -0.3910 T
中间层各神经元的阈值:
-14.0302 -9.8340 7.4331 -2.0135 0.5610 T
中间层到输出层的权值:
W
-0.4675 -1.1234 2.3208 4.6402 -2.2686
输出层各神经元的阈值: 1.7623
T
问题:以下是上证指数 2009 年 2 月 2 日到 3 月 27 日的收盘价格,构建一个三层 BP 神经网
络,利用该组信号的 6 个过去值预测信号的将来值。
日期
2009/02/02
2009/02/03
2009/02/04
2009/02/05
2009/02/06
2009/02/09
2009/02/10
价格
2011.682
2060.812
2107.751
2098.021
2181.241
2224.711
2265.161
日期
2009/03/02
2009/03/03
2009/03/04
2009/03/05
2009/03/06
2009/03/09
2009/03/10
价格
2093.452
2071.432
2198.112
2221.082
2193.012
2118.752
2158.572
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。
2009/02/11
2009/02/12
2009/02/13
2009/02/16
2009/02/17
2009/02/18
2009/02/19
2009/02/20
2009/02/23
2009/02/24
2009/02/25
2009/02/26
2009/02/27
2260.822
2248.092
2320.792
2389.392
2319.442
2209.862
2227.132
2261.482
2305.782
2200.652
2206.572
2121.252
2082.852
2009/03/11
2009/03/12
2009/03/13
2009/03/16
2009/03/17
2009/03/18
2009/03/19
2009/03/20
2009/03/23
2009/03/24
2009/03/25
2009/03/26
2009/03/27
2139.021
2133.881
2128.851
2153.291
2218.331
2223.731
2265.761
2281.091
2325.481
2338.421
2291.551
2361.701
2374.44
load data3_1.txt;
[m,n]=size( data3_1);
tsx = data3_1(1:m-1,1);
tsx=tsx';
ts = data3_1(2:m,1);
ts=ts';
[TSX,TSXps]=mapminmax(tsx,1,2);
[TS,TSps]=mapminmax(ts,1,2);
TSX=TSX';
figure;
plot(ts,'LineWidth',2);
title('到杭旅游总人数(1999.01.01-2009.12.31)','FontSize',12);
xlabel('统计年份(1990.12.19-2009.08.19)','FontSize',12);
ylabel('归一化后的总游客数/万人','FontSize',12);
grid on;
% 生成BP网络、利用minmax函数求输入样本范围
net_1=newff(minmax(TS),[10,1],{'tansig','purelin'},'traincgf')
% 设置训练参数
net_1.trainParam.show = 50; %显示训练迭代过程(NaN表示不显示,缺省25)
net_1.trainParam.lr = 0.025;
net_1.trainParam.mc = 0.9;
net_1.trainParam.epochs = 10000; %最大训练次数
net_1.trainParam.goal = 0.001;
%训练要求精度
%动量因子(缺省0.9)
%学习率(缺省0.01)
学习神经网络的好助手,可以仿照其中的代码,只需修改个别参数便可以轻易实现自己需要完成的任务。

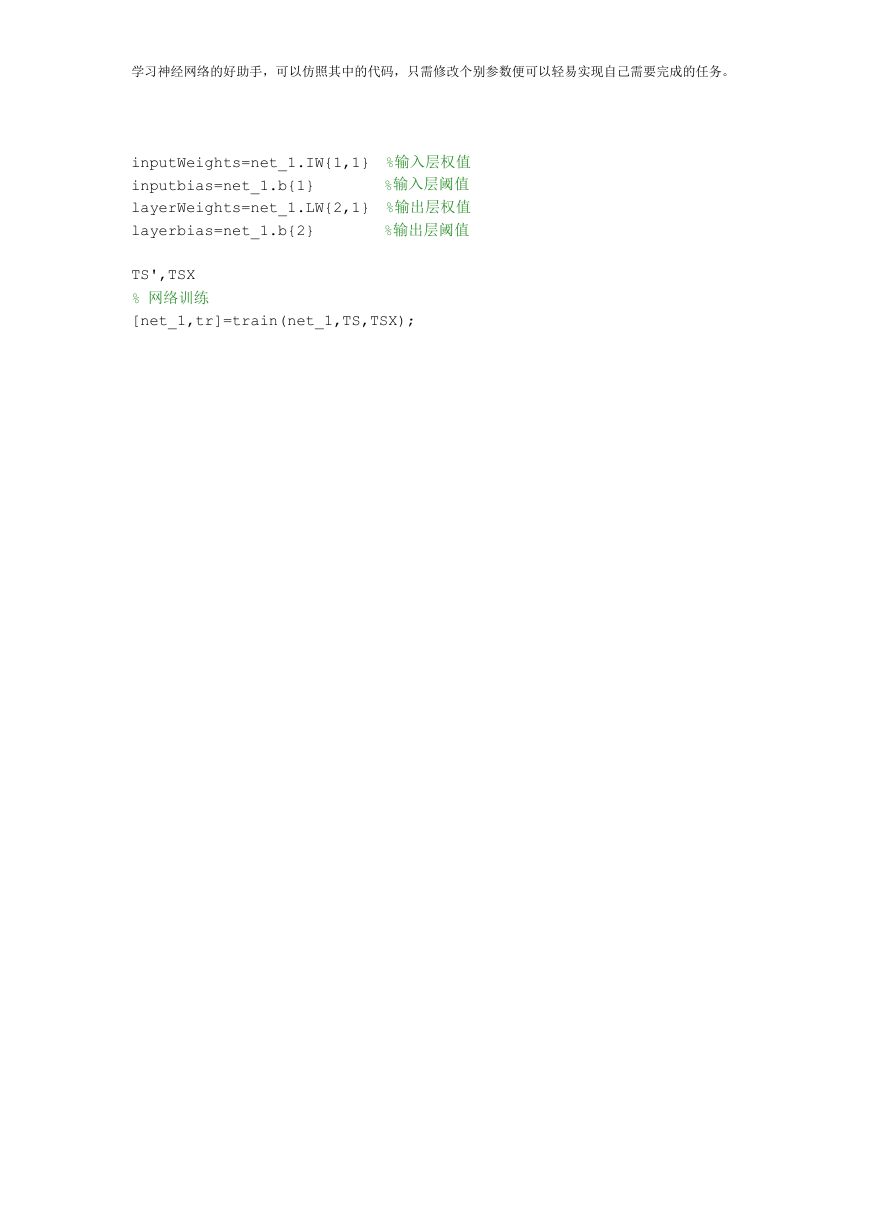

inputWeights=net_1.IW{1,1} %输入层权值
inputbias=net_1.b{1}
%输入层阈值
layerWeights=net_1.LW{2,1} %输出层权值
layerbias=net_1.b{2}
%输出层阈值
TS',TSX
% 网络训练
[net_1,tr]=train(net_1,TS,TSX);
