第一部分性能指示

第二部分操作说明

2.1 按键与指示灯

2.2 并行接口连接

2.2.1接口与引脚定义

2.3 串行接口

2.3.1串行接口引脚定义

2.3.2 修改波特率和通讯模式

2.4 电源连接

第三部分打印命令祥解

第四部分命令速查表

第五部分西文字符集1、2

T3 炜煌新针式开发手册目录第一部分性能指示.................................................................2 第二部分操作说明.................................................................4 第三部分打印命令祥解.........................................................9 第四部分命令速查表...........................................................24 第五部分西文字符集 1、2..................................................27 1

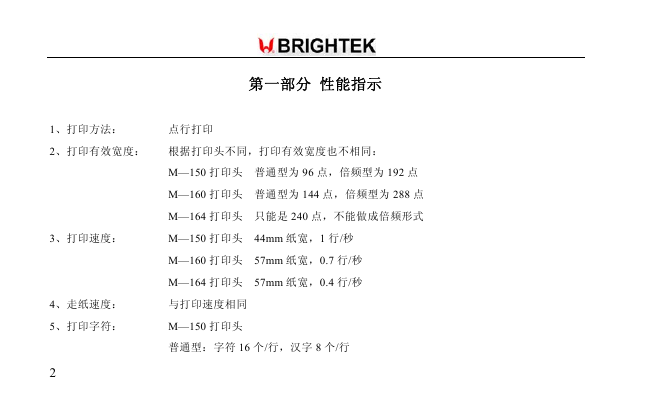

第一部分性能指示 1、打印方法：点行打印 2、打印有效宽度：根据打印头不同，打印有效宽度也不相同： M—150 打印头普通型为 96 点，倍频型为 192 点 M—160 打印头普通型为 144 点，倍频型为 288 点 M—164 打印头只能是 240 点，不能做成倍频形式 3、打印速度： M—150 打印头 44mm 纸宽，1 行/秒 M—160 打印头 57mm 纸宽，0.7 行/秒 M—164 打印头 57mm 纸宽，0.4 行/秒 4、走纸速度：与打印速度相同 5、打印字符： M—150 打印头普通型：字符 16 个/行，汉字 8 个/行 2

T3 炜煌新针式开发手册倍频型：字符 32 个/行，汉字 16 个/行 M—160 打印头普通型：字符 24 个/行，汉字 12 个/行倍频型：字符 48 个/行，汉字 24 个/行 M—164 打印头字符 40 个/行，汉字 20 个/行 6、接口形式： 232 串口： DB9 孔插座，兼容标准 232 串口 TTL 并口： DB25 针插座波特率（bps）： 1200，2400，4800，9600，19200 数据结构： 1 位起始位+8 位数据位+1 位停止位；或者 1 位起始位+8 位数据位 +1 位奇偶校验位+1 位停止位。 7、色带：盒式色带紫色或黑色 8、电源：输入 DC 9V-24V±5% 7.5W / 5V 1.5A（根据所选型号） 3

9、按键和指示灯：提供 LF 键和 SEL 键以及指示灯（红灯、绿灯） 10、打印机可靠性： 5×105行（MCBF） 11、适应环境：工作温度：0～50℃，相对湿度：20～85% 第二部分操作说明 2.1 按键与指示灯打印机有两个功能按键：LF 键和 SET 键，两个指示灯：绿灯、红灯。其中红灯为电源指示灯，通电后红灯常亮。绿灯为状态指示灯。 SEL 键靠近指示灯，LF 键远离指示灯。正常上电后，LF 键为走纸键，SEL 键控制灯的亮灭。 2.2 并行接口连接 2.2.1 接口与引脚定义本系列打印机并口与 CENTRONICS 兼容，支持 BUSY/ACK 握手协议，接口插座为 DB25 针插座。 4

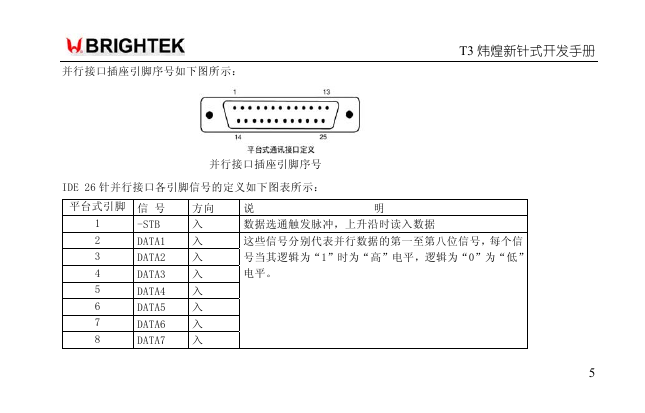

T3 炜煌新针式开发手册并行接口插座引脚序号如下图所示：并行接口插座引脚序号 IDE 26 针并行接口各引脚信号的定义如下图表所示：平台式引脚信号方向说明 -STB 入数据选通触发脉冲，上升沿时读入数据这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0”为“低” 电平。 DATA1 入 DATA2 入 DATA3 入 DATA4 入 DATA5 入 DATA6 入 DATA7 入 1 2 3 4 5 6 7 8 5

9 10 11 12 13 15 16 14 17 18—25 DATA8 入 -ACK BUSY PE SEL -ERR PNE GND 出出出出出出 — 回答脉冲，“低”电平表示数据已被接受而且打印机准备 “高”电平表示打印机正“忙”，不能接收数据 “高”电平表示缺纸打印机内部经电阻上拉“高”电平，表示打印机在线打印机内部经电阻上拉“高”电平，表示无故障 “高”电平表示纸将尽空脚接地，逻辑“0”电平注: 1.“入”表示输入到打印机。 2.“出”表示从打印机输出。 3.信号的逻辑电平为 TTL 电平。 2.3 串行接口 2.3.1 串行接口引脚定义本系列打印机串口电平标准为 232 电平，其接口如下： 6

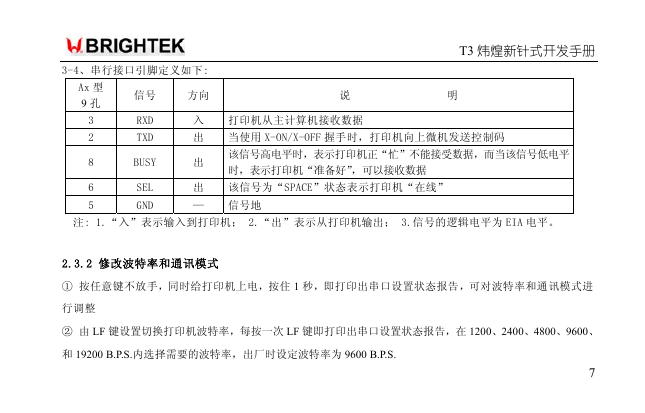

T3 炜煌新针式开发手册 3-4、串行接口引脚定义如下: Ax 型 9 孔 3 2 8 6 5 信号方向说明 RXD TXD 入打印机从主计算机接收数据出当使用 X-ON/X-OFF 握手时，打印机向上微机发送控制码 BUSY 出该信号高电平时，表示打印机正“忙”不能接受数据，而当该信号低电平时，表示打印机“准备好”，可以接收数据 SEL GND 出该信号为“SPACE”状态表示打印机“在线” — 信号地注: 1.“入”表示输入到打印机； 2.“出”表示从打印机输出； 3.信号的逻辑电平为 EIA 电平。 2.3.2 修改波特率和通讯模式 ① 按任意键不放手，同时给打印机上电，按住 1 秒，即打印出串口设置状态报告，可对波特率和通讯模式进行调整 ② 由 LF 键设置切换打印机波特率，每按一次 LF 键即打印出串口设置状态报告，在 1200、2400、4800、9600、和 19200 B.P.S.内选择需要的波特率，出厂时设定波特率为 9600 B.P.S. 7

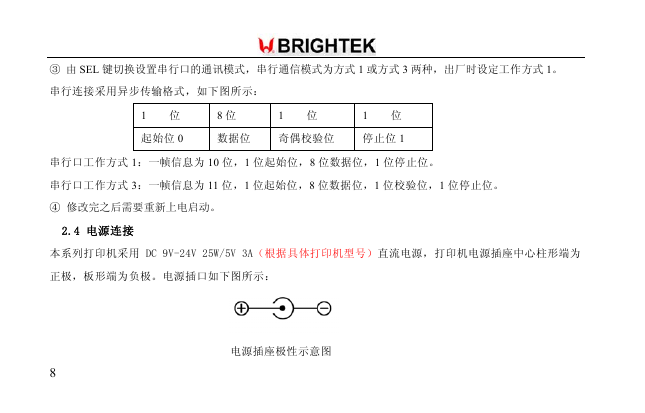

③ 由 SEL 键切换设置串行口的通讯模式，串行通信模式为方式 1 或方式 3 两种，出厂时设定工作方式 1。串行连接采用异步传输格式，如下图所示： 1 位 8 位 1 位 1 位起始位 0 数据位奇偶校验位停止位 1 串行口工作方式 1：一帧信息为 10 位，1 位起始位，8 位数据位，1 位停止位。串行口工作方式 3：一帧信息为 11 位，1 位起始位，8 位数据位，1 位校验位，1 位停止位。 ④ 修改完之后需要重新上电启动。 2.4 电源连接本系列打印机采用 DC 9V-24V 25W/5V 3A（根据具体打印机型号）直流电源，打印机电源插座中心柱形端为正极，板形端为负极。电源插口如下图所示： 8 电源插座极性示意图
