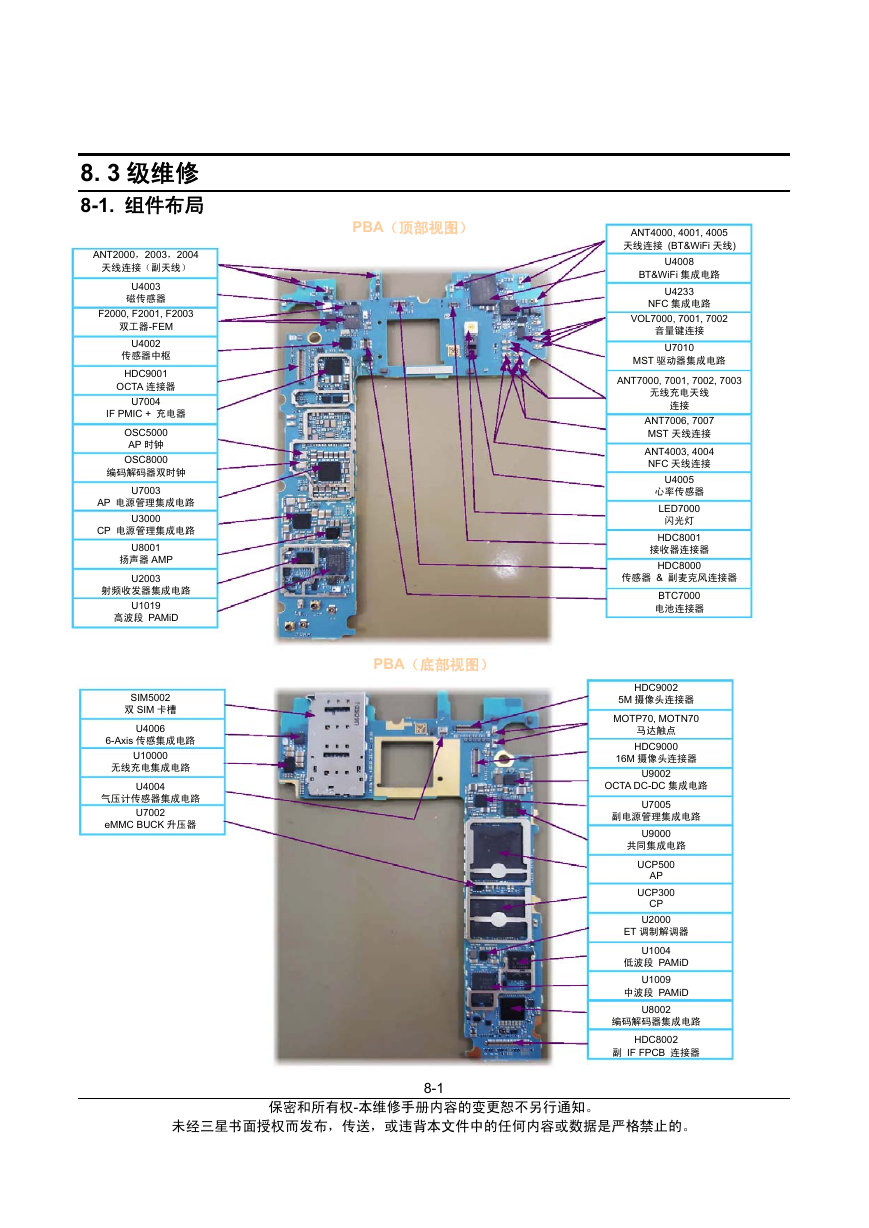

    3 级维修 8. 3 级维修 8-1. 组件布局 ANT2000，2003，2004 天线连接（副天线） F2000, F2001, F2003 U4003 磁传感器 双工器-FEM U4002 传感器中枢 HDC9001 OCTA 连接器 U7004 IF PMIC + 充电器 OSC5000 AP 时钟 OSC8000 编码解码器双时钟 U7003 U3000 AP 电源管理集成电路 CP 电源管理集成电路 U8001 扬声器 AMP U2003 射频收发器集成电路 U1019 高波段 PAMiD SIM5002 双 SIM 卡槽 U4006 U10000 U4004 6-Axis 传感集成电路 无线充电集成电路 气压计传感器集成电路 U7002 eMMC BUCK 升压器 PBA（顶部视图） PBA（底部视图） ANT4000, 4001, 4005 天线连接 (BT&WiFi 天线) U4008 BT&WiFi 集成电路 U4233 NFC 集成电路 VOL7000, 7001, 7002 音量键连接 U7010 MST 驱动器集成电路 ANT7000, 7001, 7002, 7003 无线充电天线 连接 ANT7006, 7007 MST 天线连接 ANT4003, 4004 NFC 天线连接 U4005 心率传感器 LED7000 闪光灯 HDC8001 接收器连接器 HDC8000 BTC7000 电池连接器 传感器 & 副麦克风连接器 HDC9002 5M 摄像头连接器 MOTP70, MOTN70 马达触点 HDC9000 16M 摄像头连接器 OCTA DC-DC 集成电路 U9002 U7005 副电源管理集成电路 U9000 共同集成电路 UCP500 AP UCP300 CP U2000 ET 调制解调器 U1004 低波段 PAMiD U1009 中波段 PAMiD U8002 编码解码器集成电路 HDC8002 副 IF FPCB 连接器 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-1

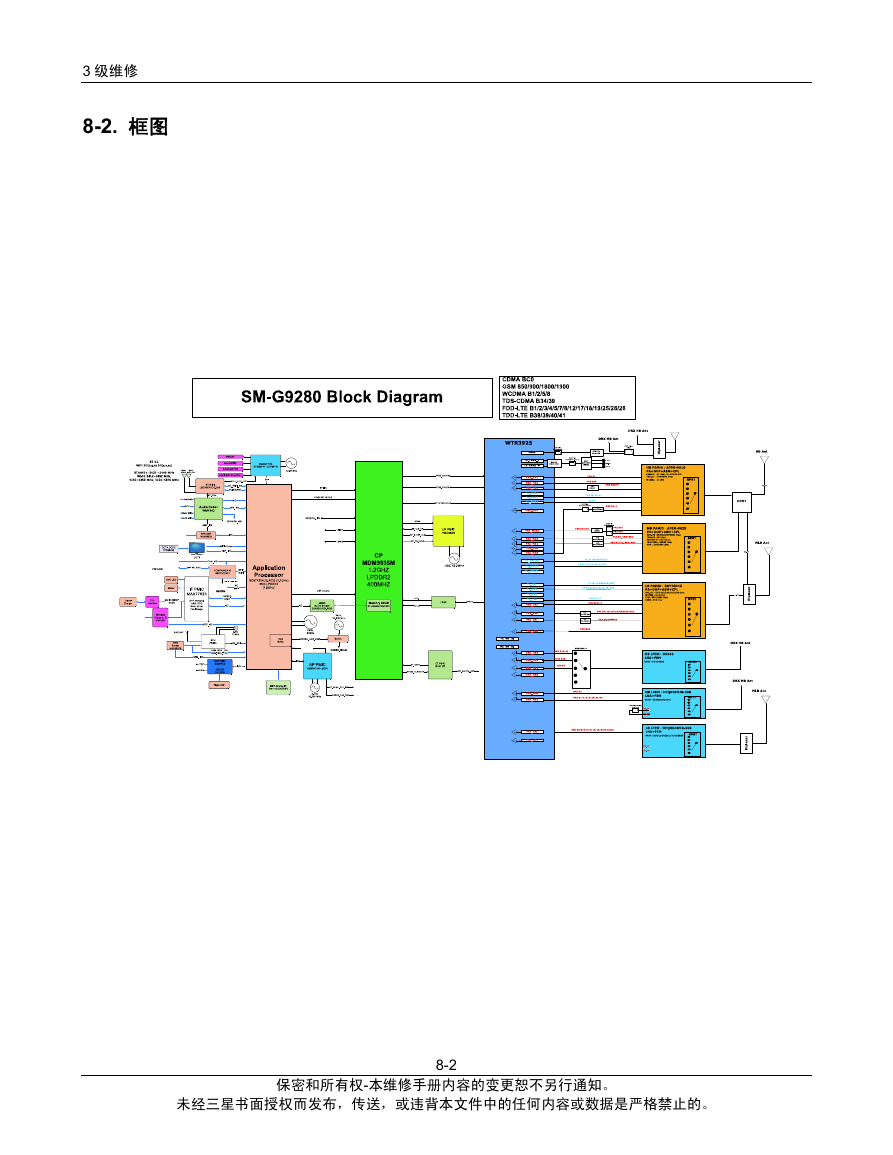

    3 级维修 8-2. 框图 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-2

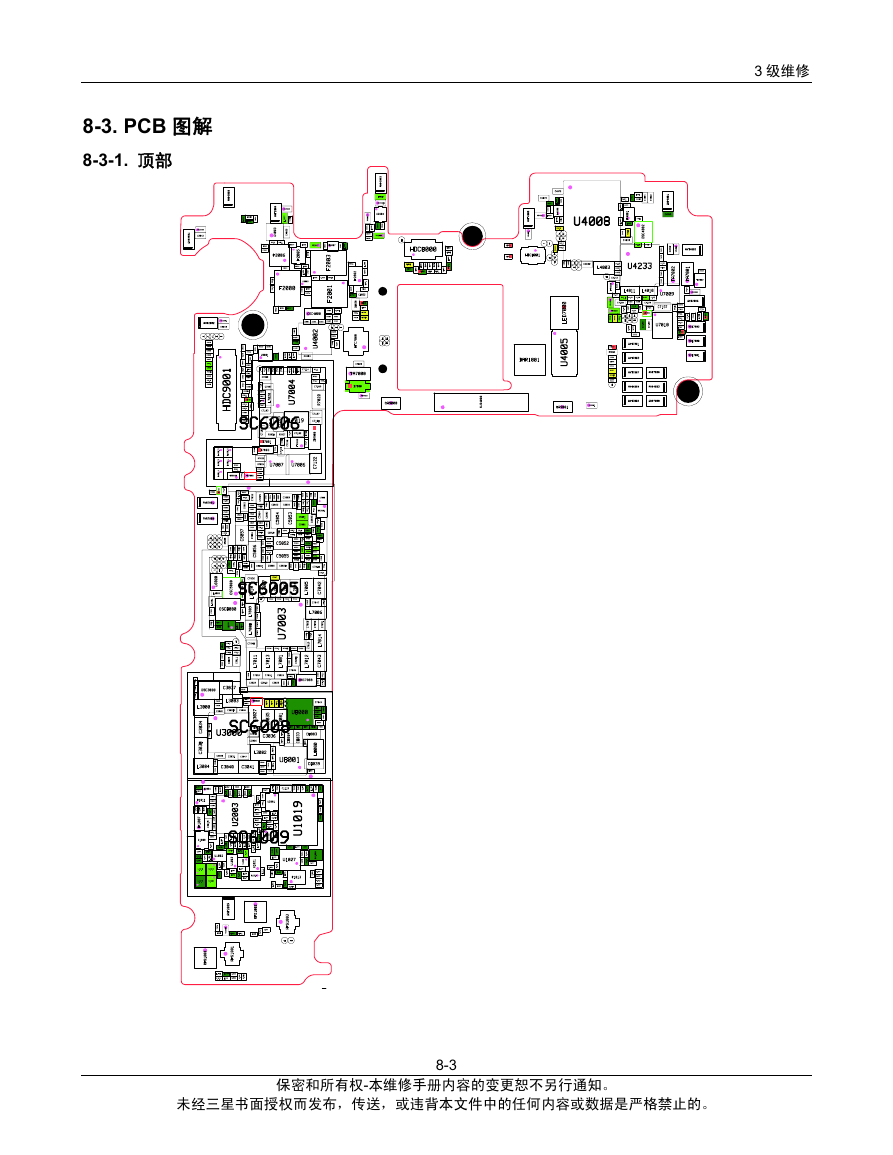

    3 级维修 8-3. PCB 图解 8-3-1. 顶部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-3

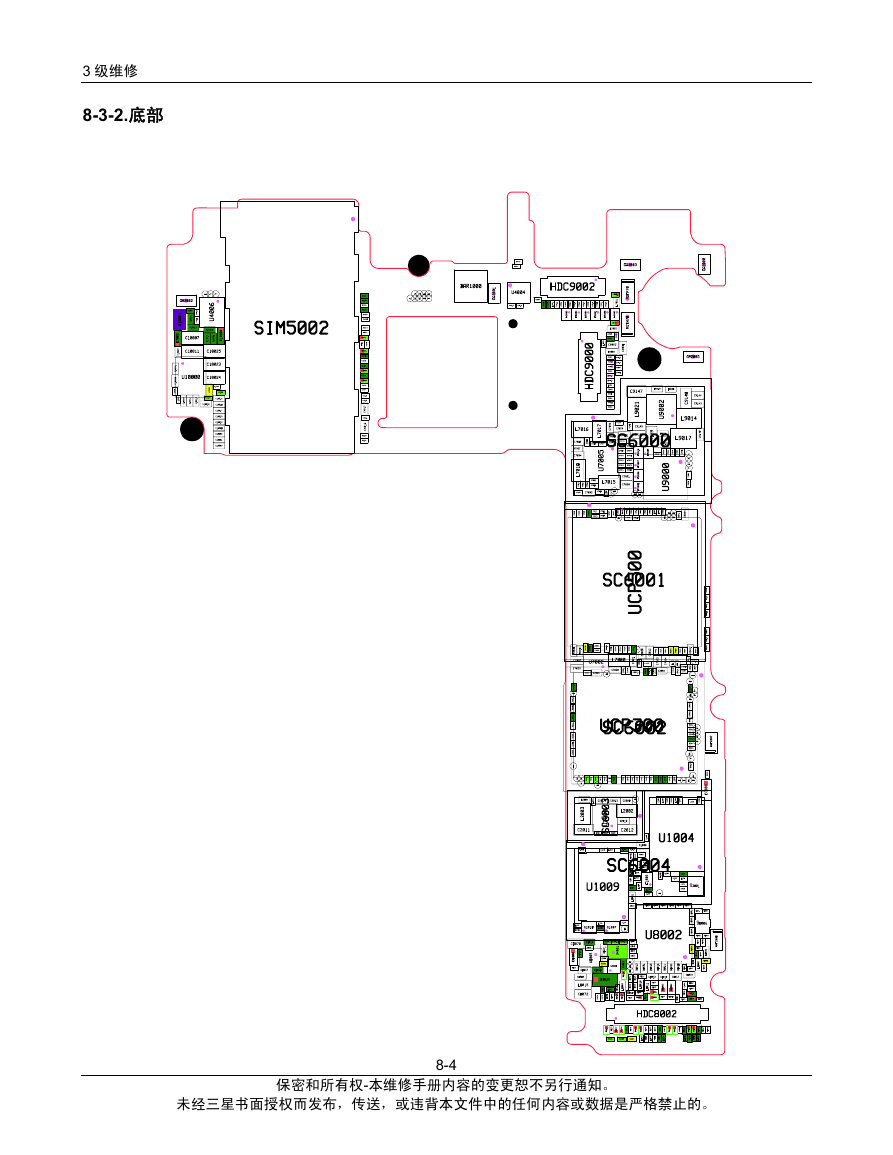

    3 级维修 8-3-2.底部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-4

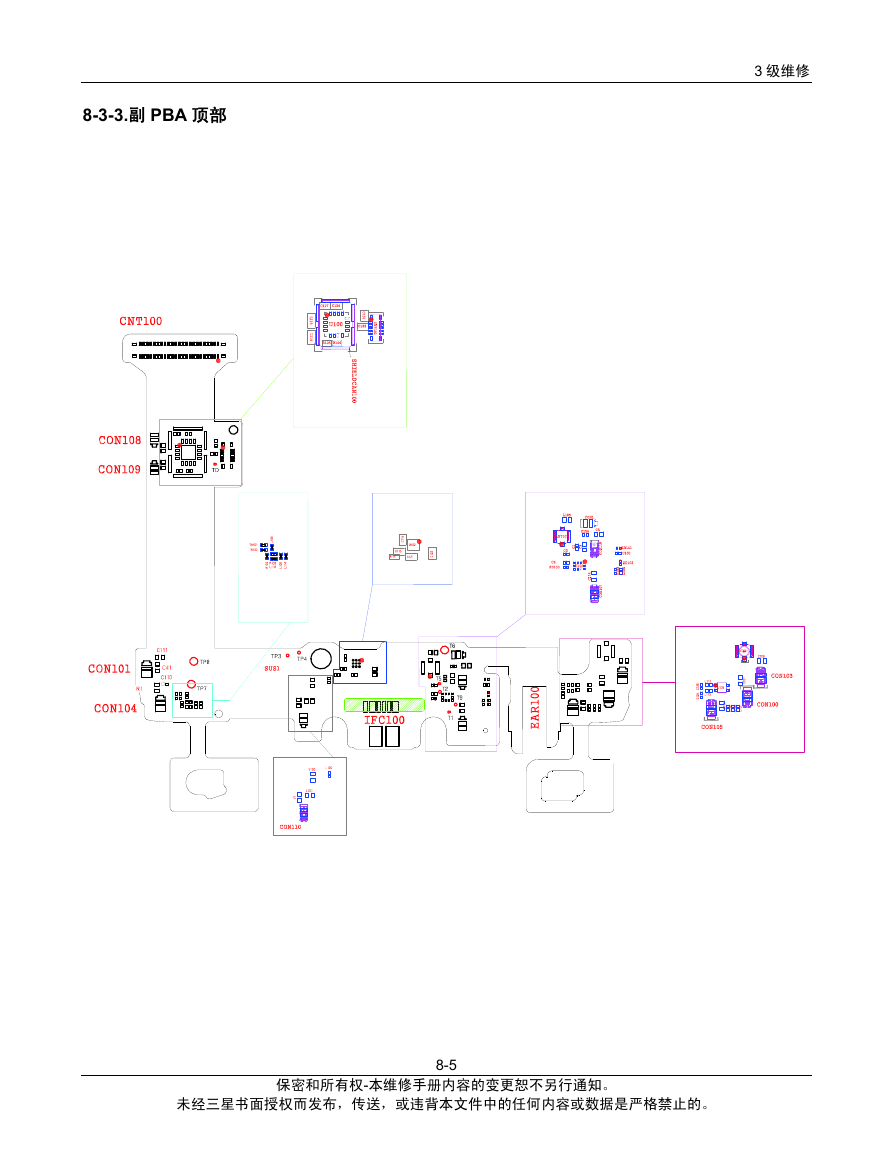

    3 级维修 8-3-3.副 PBA 顶部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-5
    3 级维修 8-3-4.副 PBA 底部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-6

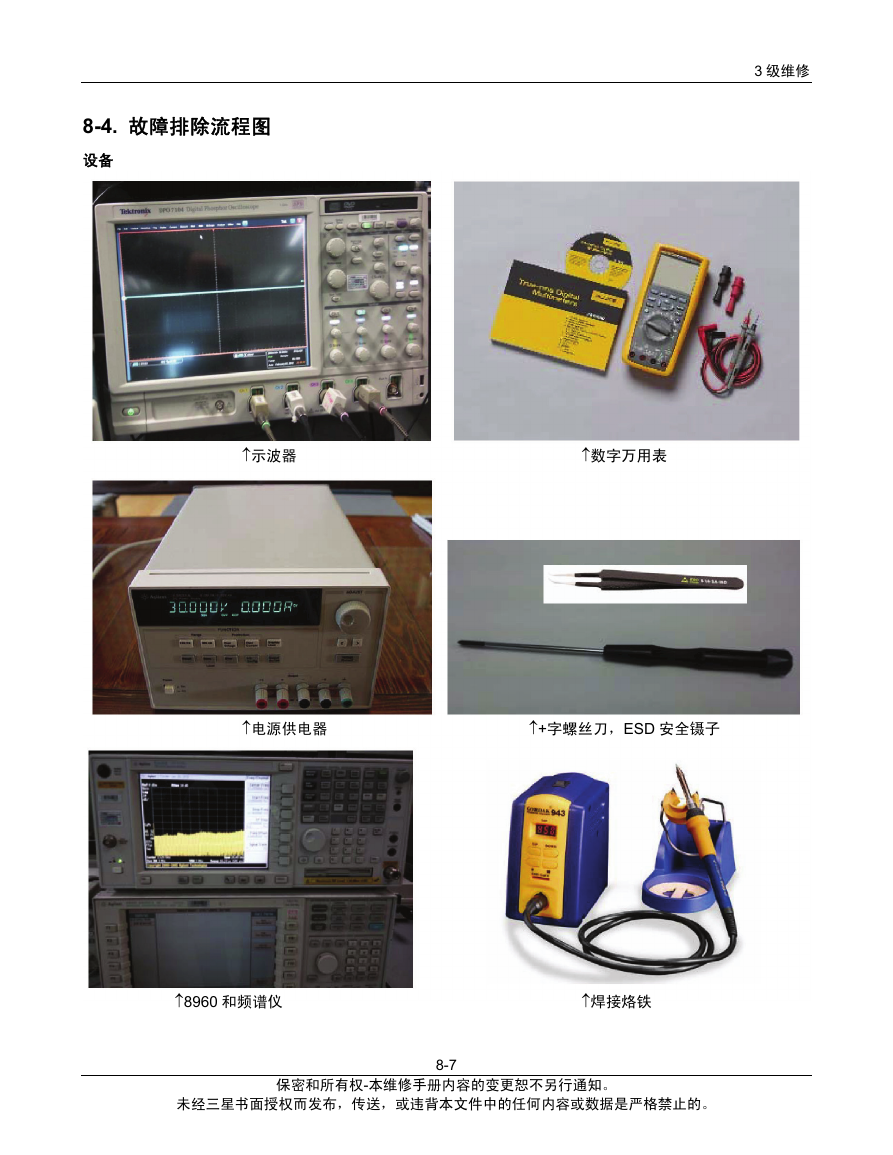

    3 级维修 8-4. 故障排除流程图 设备 ↑示波器 ↑数字万用表 ↑电源供电器 ↑+字螺丝刀，ESD 安全镊子 ↑8960 和频谱仪 ↑焊接烙铁 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-7

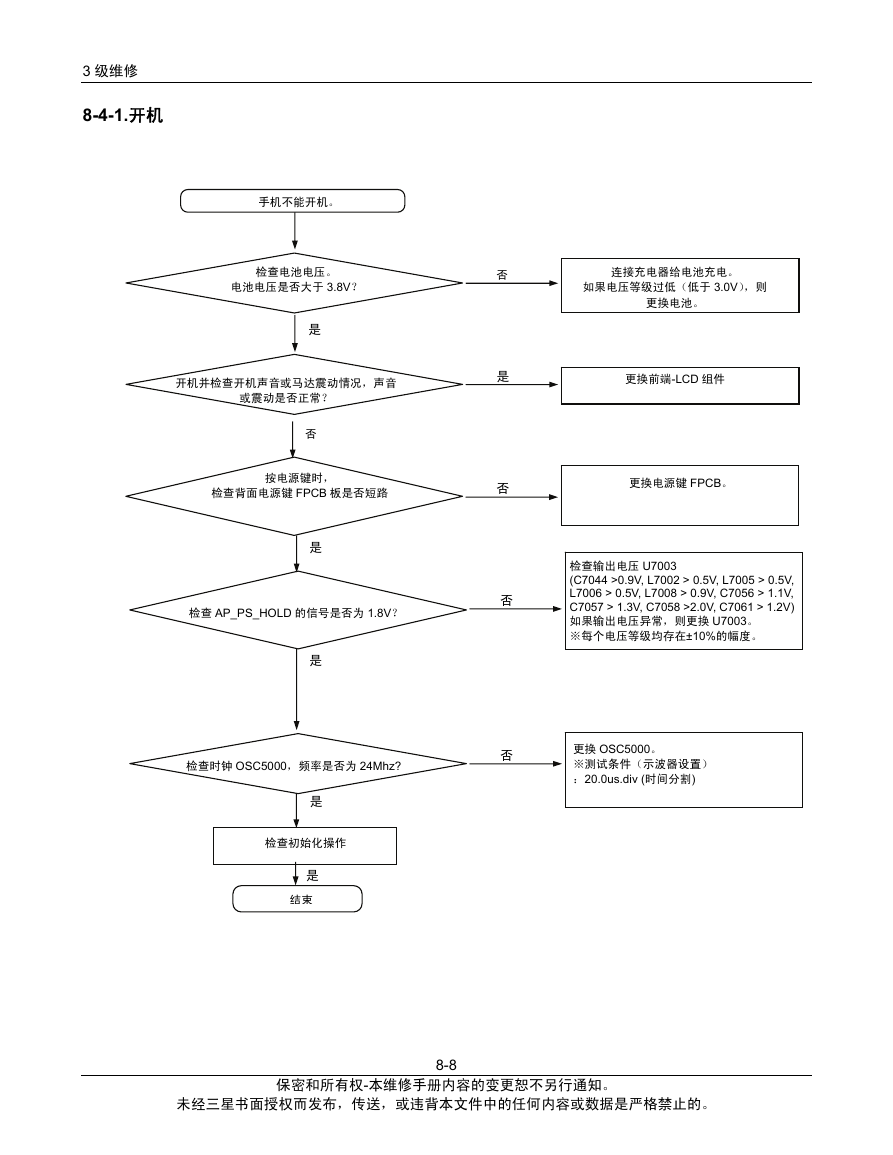

    3 级维修 8-4-1.开机 手机不能开机。 检查电池电压。 电池电压是否大于 3.8V？ 是 开机并检查开机声音或马达震动情况，声音 或震动是否正常？ 否 按电源键时， 检查背面电源键 FPCB 板是否短路 是 检查 AP_PS_HOLD 的信号是否为 1.8V？ 是 检查时钟 OSC5000，频率是否为 24Mhz? 是 检查初始化操作 是 结束 否 是 否 否 否 连接充电器给电池充电。 如果电压等级过低（低于 3.0V），则 更换电池。 更换前端-LCD 组件 更换电源键 FPCB。 检查输出电压 U7003 (C7044 >0.9V, L7002 > 0.5V, L7005 > 0.5V, L7006 > 0.5V, L7008 > 0.9V, C7056 > 1.1V, C7057 > 1.3V, C7058 >2.0V, C7061 > 1.2V) 如果输出电压异常，则更换 U7003。 ※每个电压等级均存在±10%的幅度。 更换 OSC5000。 ※测试条件（示波器设置） ：20.0us.div (时间分割) 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-8
