    1概要
    2流媒体基本业务组网图
    3RTSP 介绍
    3.1RTSP是什么？
    3.2RTSP URL的语法结构
    3.3RTSP 消息
    3.3.1消息
    3.3.2请求消息
    3.3.3响应消息
    3.4信令
    3.4.1OPTIONS （查询功能）
    3.4.2DESCRIBE
    3.4.3SETUP
    3.4.4PLAY
    3.4.5PAUSE
    3.4.6TEARDOWN
    3.5Header Field 解析
    3.5.1Accept
    3.5.2Cseq
    3.5.3Range
    3.5.4RTP-Info
    3.5.5Session
    3.5.6Transport
    3.5.7User-Agent
    4移动流媒体与RTSP
    4.1点播流程
    4.2SDP
    4.3数据传送
    4.4消息流程

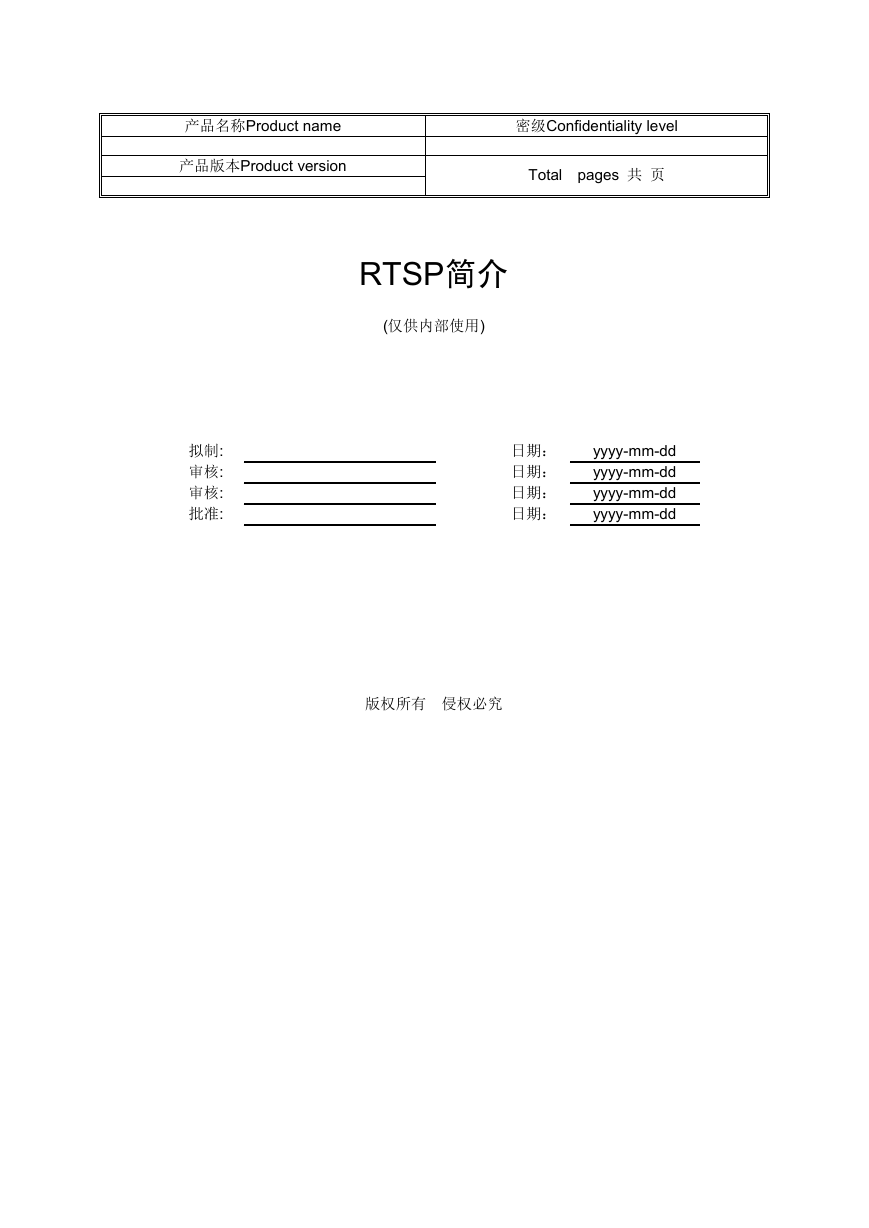

    产品名称Product name 产品版本Product version 密级Confidentiality level Total pages 共 页 RTSP简介 (仅供内部使用) 拟制: 审核: 审核: 批准: 日期： 日期： 日期： 日期： yyyy-mm-dd yyyy-mm-dd yyyy-mm-dd yyyy-mm-dd 版权所有 侵权必究
    请输入文档名称 请输入密级 修订记录 日期 修订版本 描述 作者 目 录 1 概要 ...............................................................................................................................................7 2 流媒体基本业务组网图 ................................................................................................................. 7 3 RTSP 介绍 ....................................................................................................................................8 3.1 RTSP是什么？ ..........................................................................................................................8 3.2 RTSP URL的语法结构 ..............................................................................................................8 3.3 RTSP 消息 ............................................................................................................................... 8 3.3.1 消息 ....................................................................................................................................8 3.3.2 请求消息 .............................................................................................................................8 3.3.3 响应消息 ...........................................................................................................................10 3.4 信令 ........................................................................................................................................11 3.4.1 OPTIONS （查询功能） ..................................................................................................11 3.4.2 DESCRIBE ....................................................................................................................... 12 3.4.3 SETUP ..............................................................................................................................13 3.4.4 PLAY .................................................................................................................................13 3.4.5 PAUSE ..............................................................................................................................13 3.4.6 TEARDOWN.....................................................................................................................14 3.5 Header Field 解析 ..................................................................................................................14 3.5.1 Accept ...............................................................................................................................15 3.5.2 Cseq ................................................................................................................................. 16 3.5.3 Range ............................................................................................................................... 16 3.5.4 RTP-Info........................................................................................................................... 16 3.5.5 Session .............................................................................................................................17 3.5.6 Transport .......................................................................................................................... 17 3.5.7 User-Agent ....................................................................................................................... 17 4 移动流媒体与RTSP ....................................................................................................................18 4.1 点播流程 .................................................................................................................................18 4.2 SDP .........................................................................................................................................20 4.3 数据传送 .................................................................................................................................21 2009-09-11 版权所有，侵权必究 第 2页，共 2页

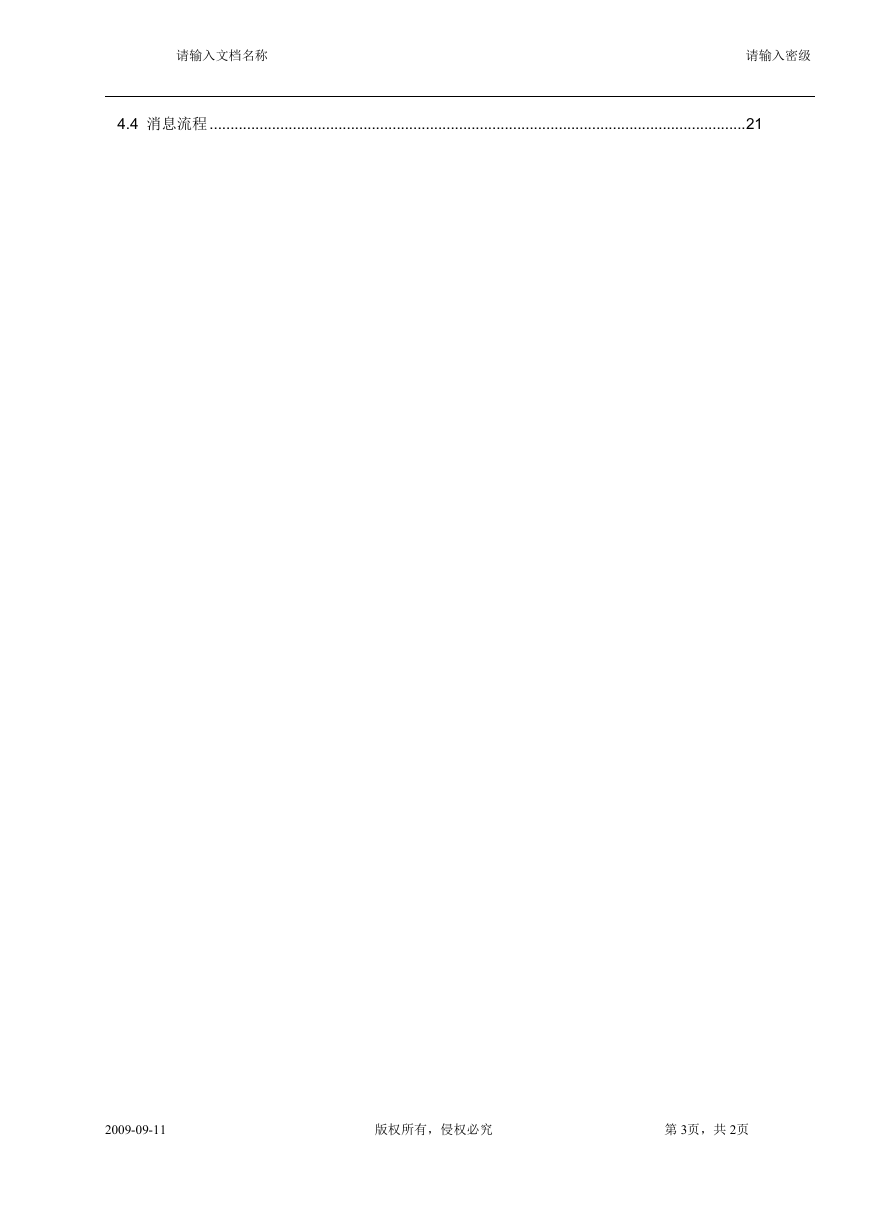

    请输入文档名称 请输入密级 4.4 消息流程 .................................................................................................................................21 2009-09-11 版权所有，侵权必究 第 3页，共 2页

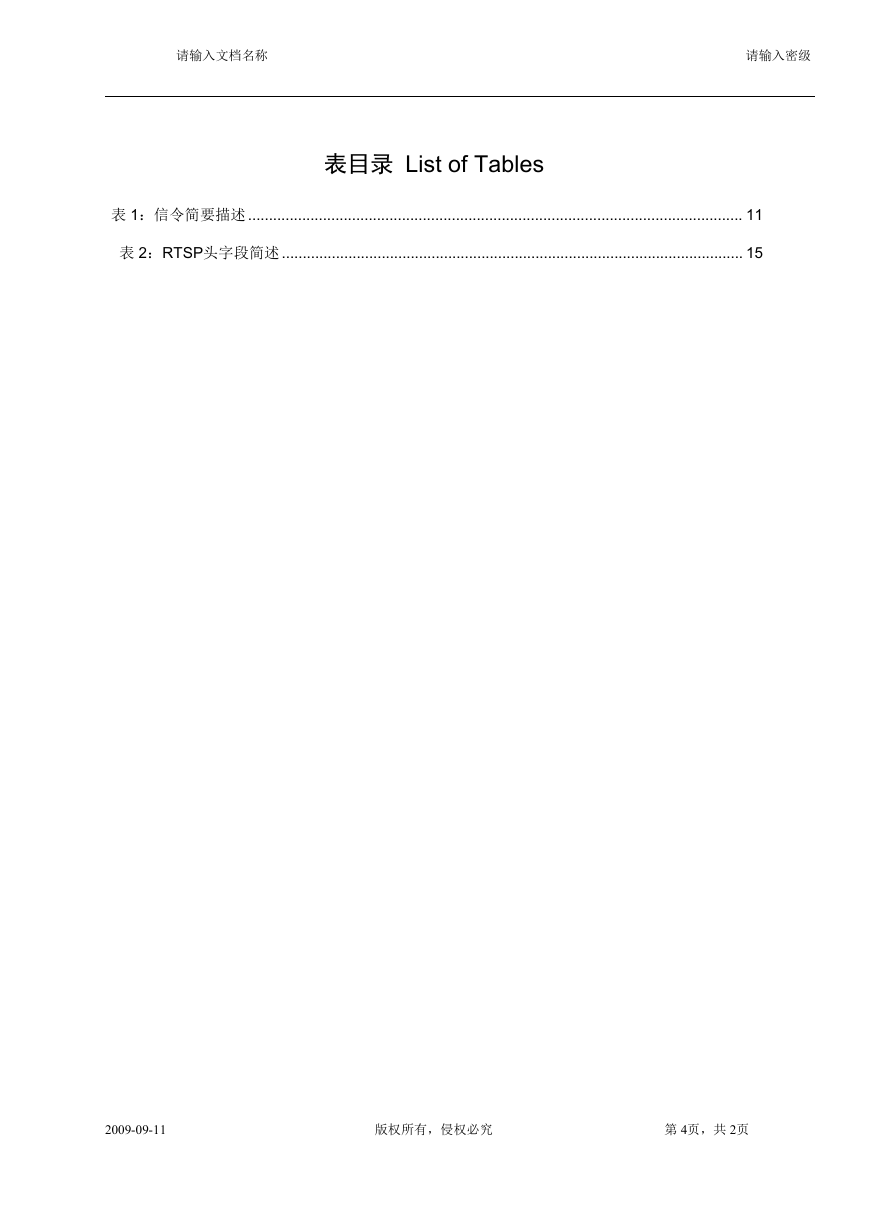

    请输入文档名称 请输入密级 表目录 List of Tables 表 1：信令简要描述 ....................................................................................................................... 11 表 2：RTSP头字段简述 ............................................................................................................... 15 2009-09-11 版权所有，侵权必究 第 4页，共 2页

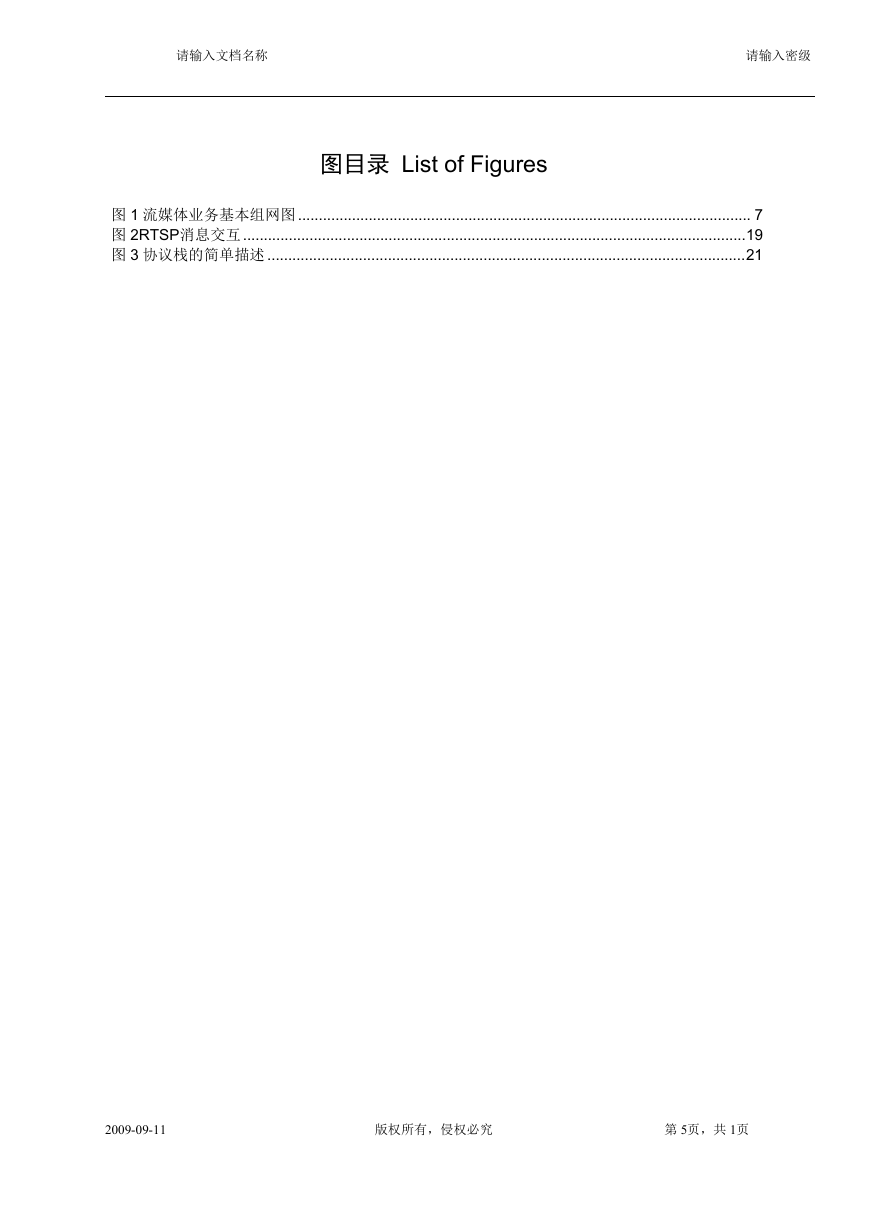

    请输入文档名称 请输入密级 图目录 List of Figures 图 1 流媒体业务基本组网图 ............................................................................................................. 7 图 2RTSP消息交互 .........................................................................................................................19 图 3 协议栈的简单描述 ...................................................................................................................21 2009-09-11 版权所有，侵权必究 第 5页，共 1页

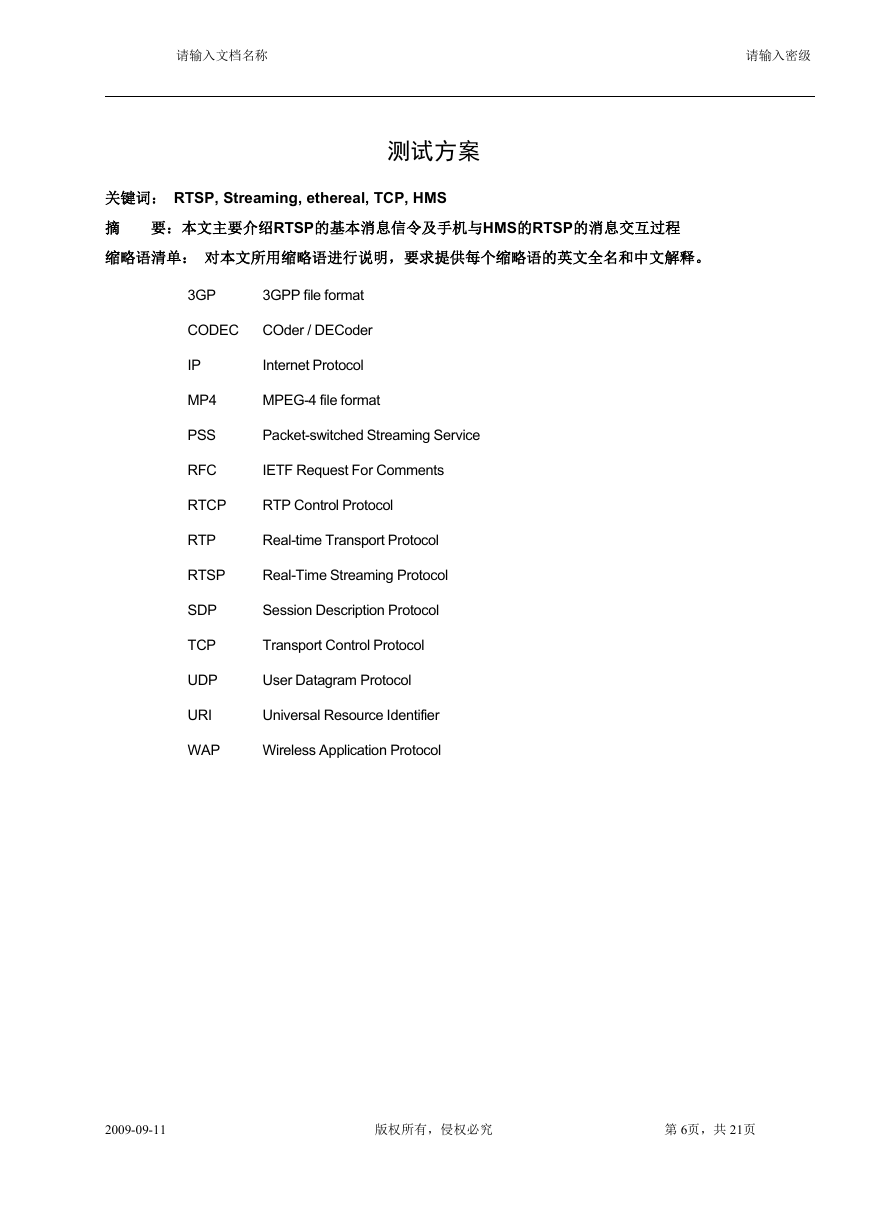

    请输入文档名称 请输入密级 测试方案 关键词： RTSP, Streaming, ethereal, TCP, HMS 摘 要：本文主要介绍RTSP的基本消息信令及手机与HMS的RTSP的消息交互过程 缩略语清单： 对本文所用缩略语进行说明，要求提供每个缩略语的英文全名和中文解释。 3GP 3GPP file format CODEC COder / DECoder IP MP4 PSS RFC Internet Protocol MPEG-4 file format Packet-switched Streaming Service IETF Request For Comments RTCP RTP Control Protocol RTP Real-time Transport Protocol RTSP Real-Time Streaming Protocol SDP TCP UDP URI WAP Session Description Protocol Transport Control Protocol User Datagram Protocol Universal Resource Identifier Wireless Application Protocol 2009-09-11 版权所有，侵权必究 第 6页，共 21页

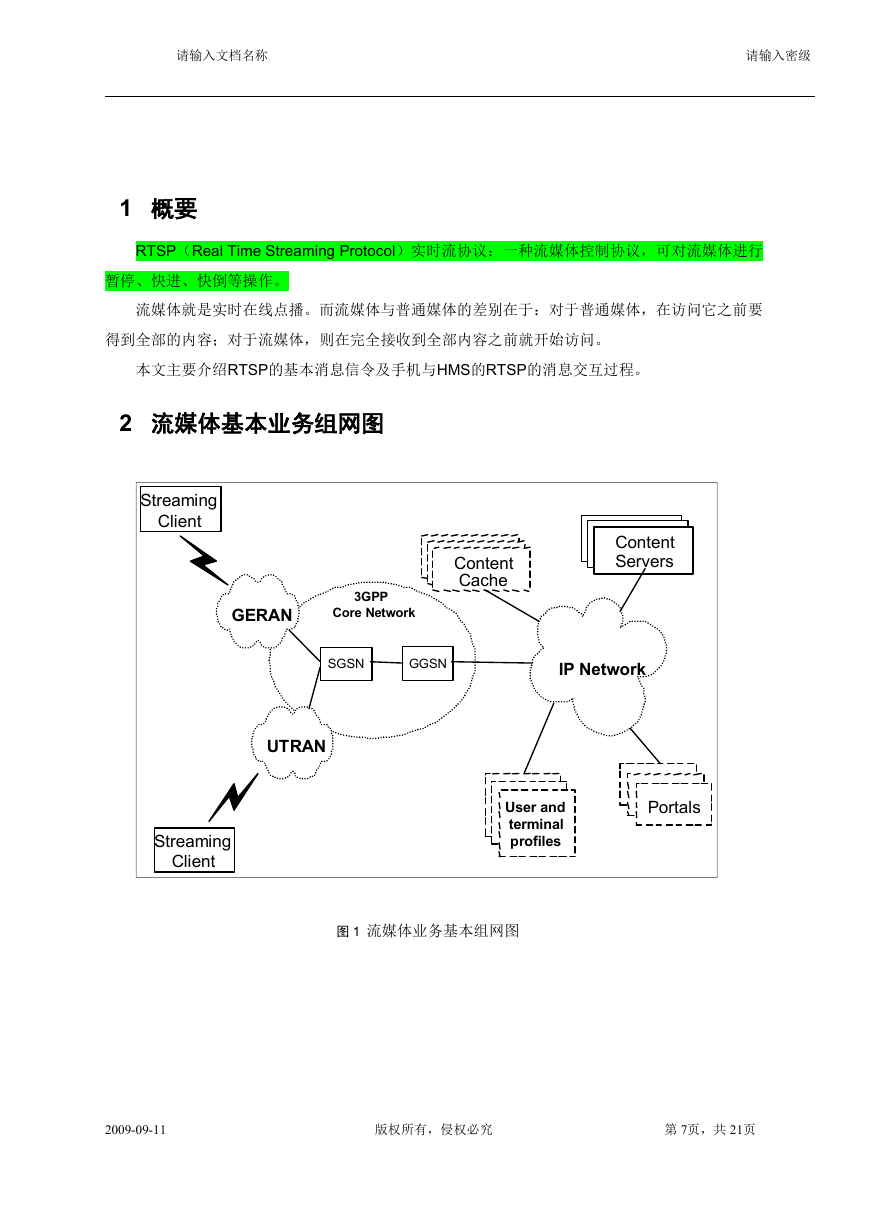

    请输入文档名称 请输入密级 1 概要 RTSP（Real Time Streaming Protocol）实时流协议：一种流媒体控制协议，可对流媒体进行 暂停、快进、快倒等操作。 流媒体就是实时在线点播。而流媒体与普通媒体的差别在于：对于普通媒体，在访问它之前要 得到全部的内容；对于流媒体，则在完全接收到全部内容之前就开始访问。 本文主要介绍RTSP的基本消息信令及手机与HMS的RTSP的消息交互过程。 2 流媒体基本业务组网图 Streaming Client GERAN 3GPP Core Network Content Cache Content Servers SGSN GGSN IP Network UTRAN Streaming Client User and terminal profiles Portals 图 1 流媒体业务基本组网图 2009-09-11 版权所有，侵权必究 第 7页，共 21页

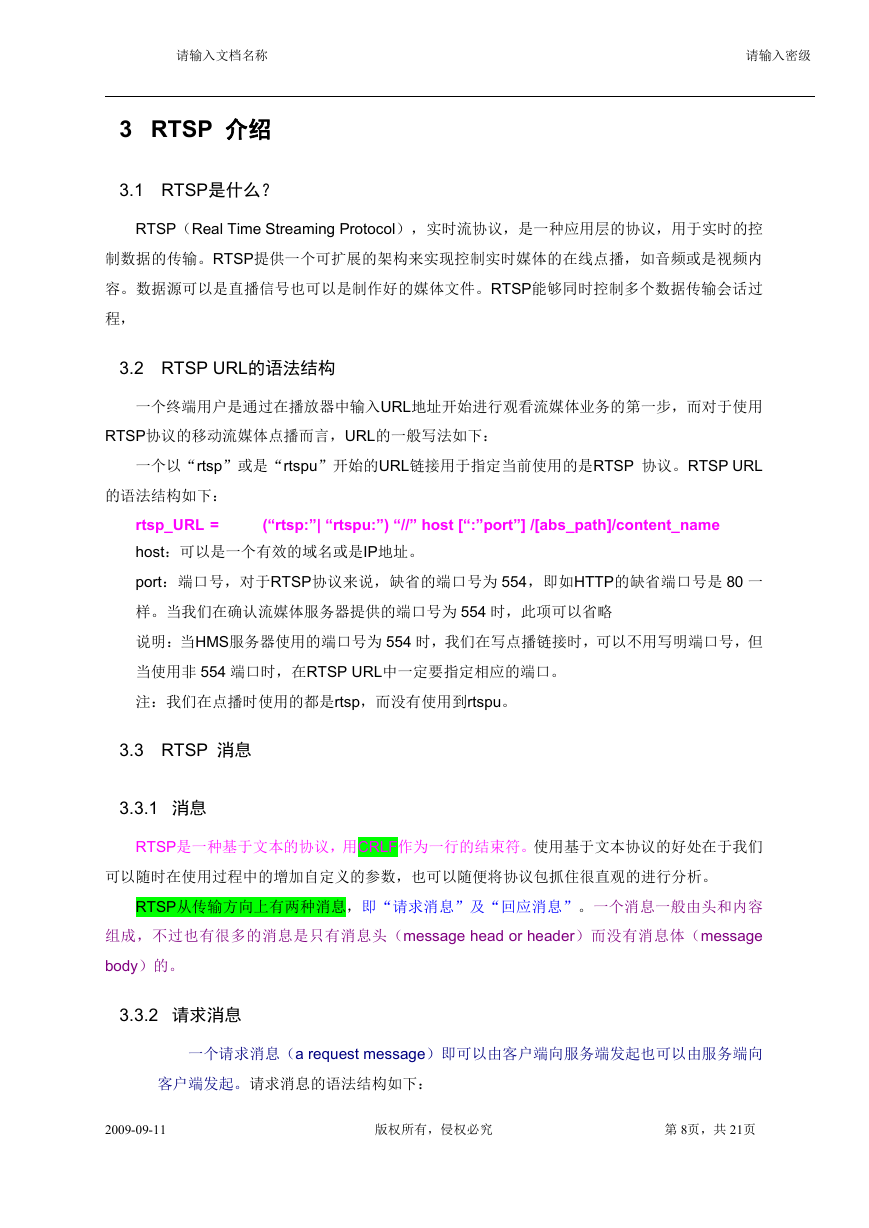

    请输入文档名称 请输入密级 3 RTSP 介绍 3.1 RTSP是什么？ RTSP（Real Time Streaming Protocol），实时流协议，是一种应用层的协议，用于实时的控 制数据的传输。RTSP提供一个可扩展的架构来实现控制实时媒体的在线点播，如音频或是视频内 容。数据源可以是直播信号也可以是制作好的媒体文件。RTSP能够同时控制多个数据传输会话过 程， 3.2 RTSP URL的语法结构 一个终端用户是通过在播放器中输入URL地址开始进行观看流媒体业务的第一步，而对于使用 RTSP协议的移动流媒体点播而言，URL的一般写法如下： 一个以“rtsp”或是“rtspu”开始的URL链接用于指定当前使用的是RTSP 协议。RTSP URL (“rtsp:”| “rtspu:”) “//” host [“:”port”] /[abs_path]/content_name 的语法结构如下： rtsp_URL = host：可以是一个有效的域名或是IP地址。 port：端口号，对于RTSP协议来说，缺省的端口号为 554，即如HTTP的缺省端口号是 80 一 样。当我们在确认流媒体服务器提供的端口号为 554 时，此项可以省略 说明：当HMS服务器使用的端口号为 554 时，我们在写点播链接时，可以不用写明端口号，但 当使用非 554 端口时，在RTSP URL中一定要指定相应的端口。 注：我们在点播时使用的都是rtsp，而没有使用到rtspu。 3.3 RTSP 消息 3.3.1 消息 RTSP是一种基于文本的协议，用CRLF作为一行的结束符。使用基于文本协议的好处在于我们 可以随时在使用过程中的增加自定义的参数，也可以随便将协议包抓住很直观的进行分析。 RTSP从传输方向上有两种消息，即“请求消息”及“回应消息”。一个消息一般由头和内容 组成，不过也有很多的消息是只有消息头（message head or header）而没有消息体（message body）的。 3.3.2 请求消息 一个请求消息（a request message）即可以由客户端向服务端发起也可以由服务端向 客户端发起。请求消息的语法结构如下： 2009-09-11 版权所有，侵权必究 第 8页，共 21页
