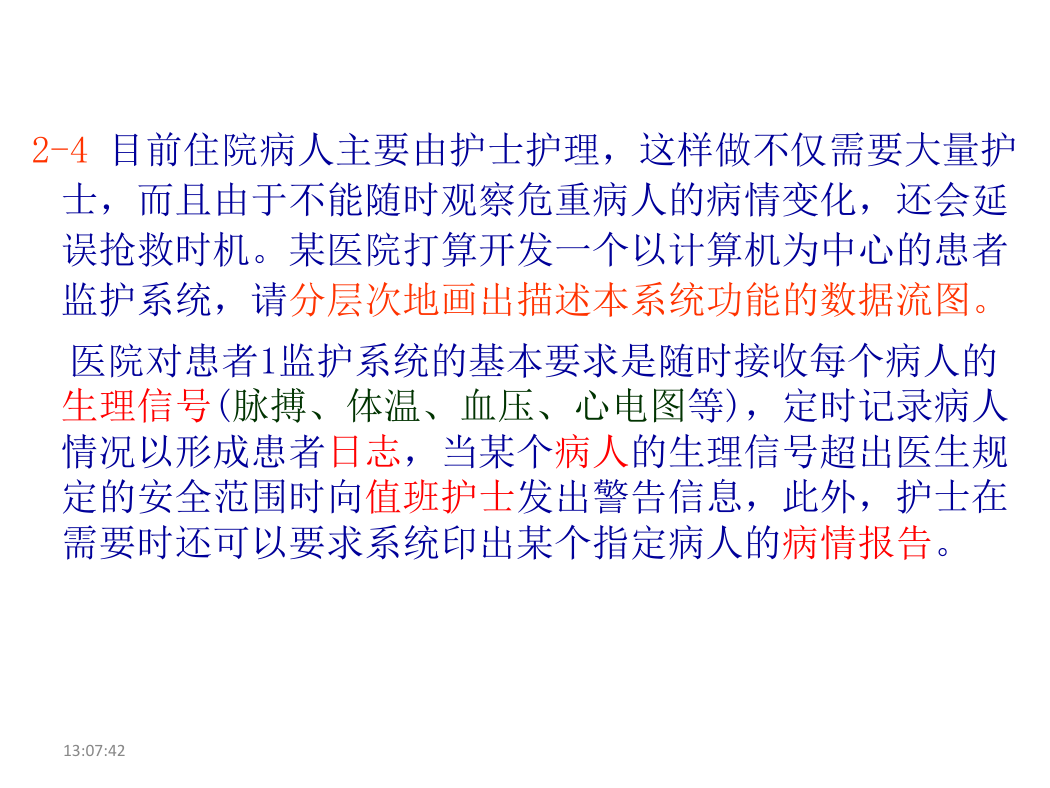

    作业及解答（第3章） 2-4 目前住院病人主要由护士护理，这样做不仅需要大量护 士，而且由于不能随时观察危重病人的病情变化，还会延 误抢救时机。某医院打算开发一个以计算机为中心的患者 监护系统，请分层次地画出描述本系统功能的数据流图。 医院对患者1监护系统的基本要求是随时接收每个病人的 生理信号(脉搏、体温、血压、心电图等)，定时记录病人 情况以形成患者日志，当某个病人的生理信号超出医生规 定的安全范围时向值班护士发出警告信息，此外，护士在 需要时还可以要求系统印出某个指定病人的病情报告。 13:07:42

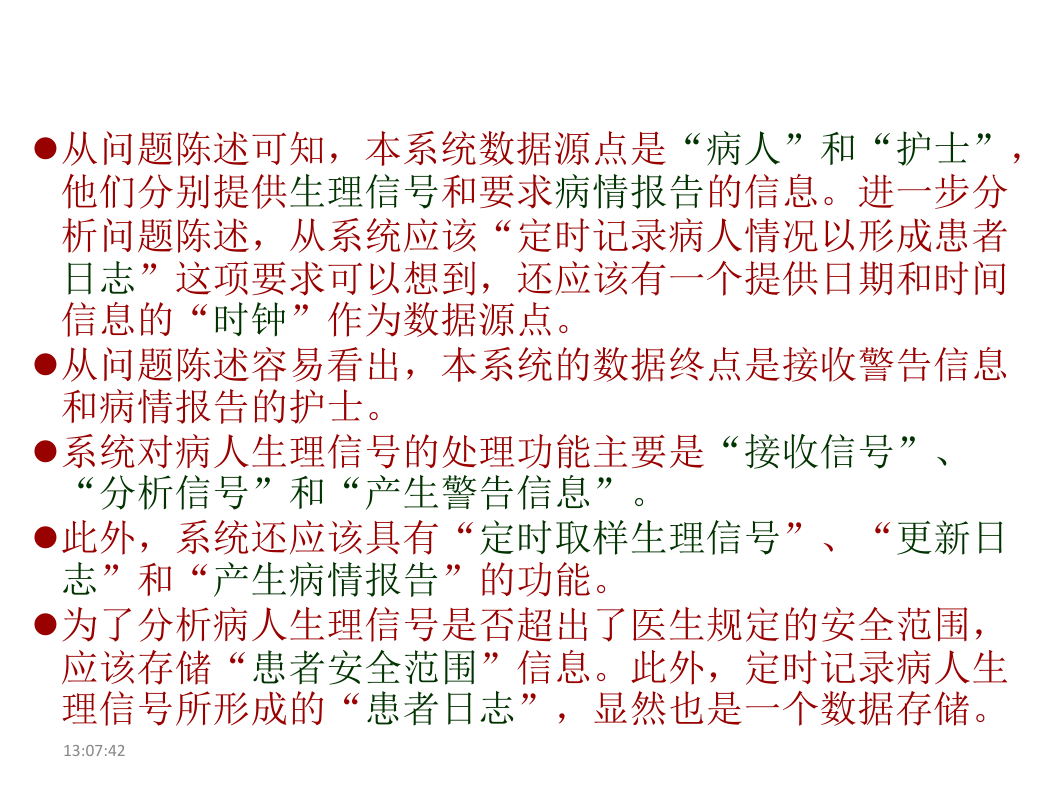

    作业及解答（第3章） 从问题陈述可知，本系统数据源点是“病人”和“护士”， 他们分别提供生理信号和要求病情报告的信息。进一步分 析问题陈述，从系统应该“定时记录病人情况以形成患者 日志”这项要求可以想到，还应该有一个提供日期和时间 信息的“时钟”作为数据源点。 从问题陈述容易看出，本系统的数据终点是接收警告信息 和病情报告的护士。 系统对病人生理信号的处理功能主要是“接收信号”、 “分析信号”和“产生警告信息”。 此外，系统还应该具有“定时取样生理信号”、“更新日 志”和“产生病情报告”的功能。 为了分析病人生理信号是否超出了医生规定的安全范围， 应该存储“患者安全范围”信息。此外，定时记录病人生 理信号所形成的“患者日志”，显然也是一个数据存储。 13:07:42

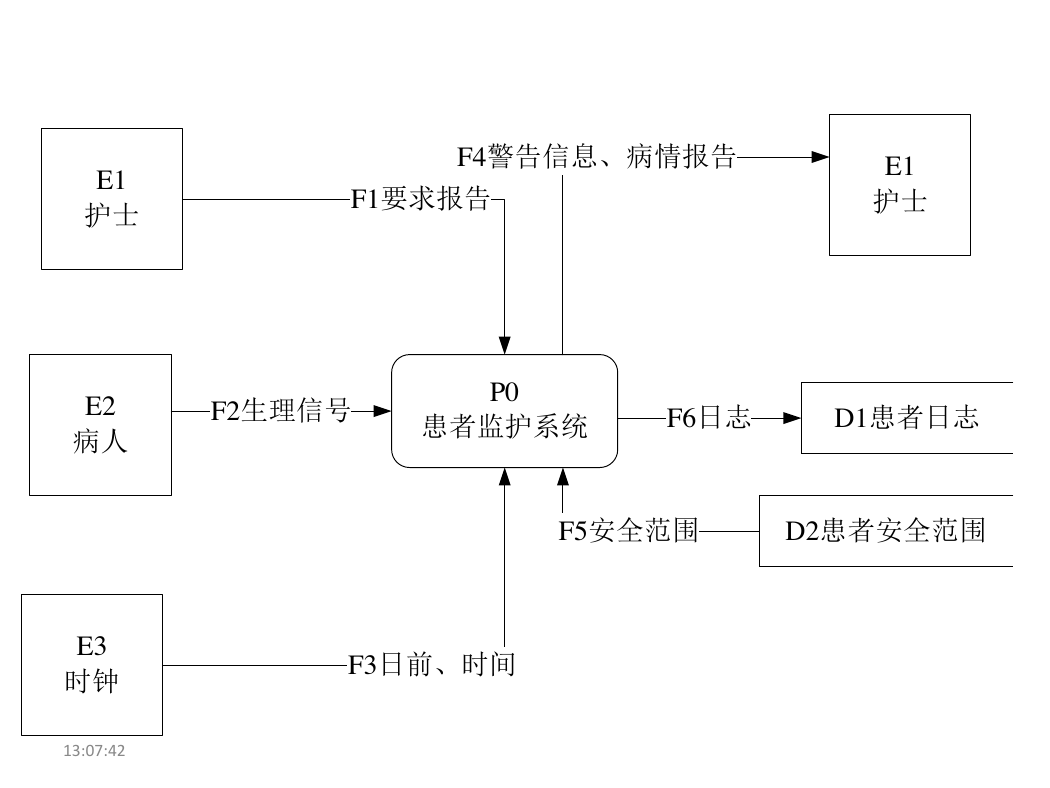

    作业及解答（第3章） 13:07:42 E1护士E3时钟E2病人P0患者监护系统F1要求报告F2生理信号F3日前、时间E1护士F4警告信息、病情报告D2患者安全范围D1患者日志F5安全范围F6日志

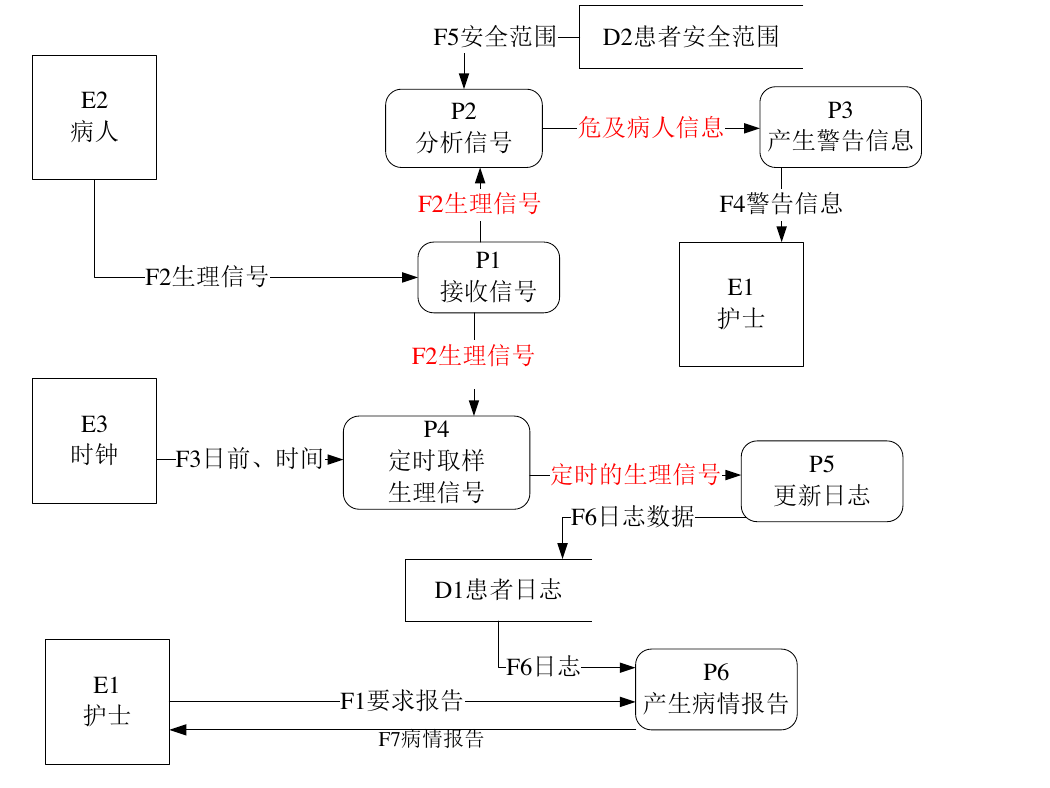

    13:07:42 E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志数据P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号危及病人信息定时的生理信号F2生理信号F6日志F7病情报告

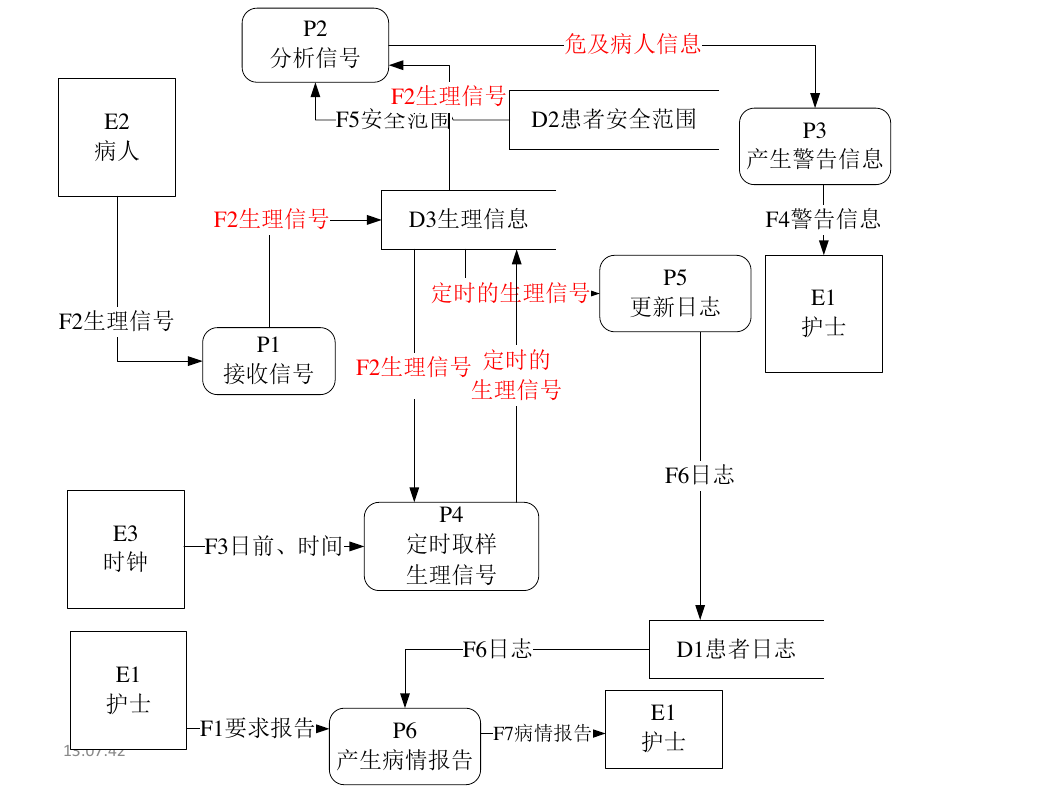

    13:07:42 E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号危及病人信息定时的生理信号F2生理信号F6日志D3生理信息F2生理信号定时的生理信号E1护士F7病情报告

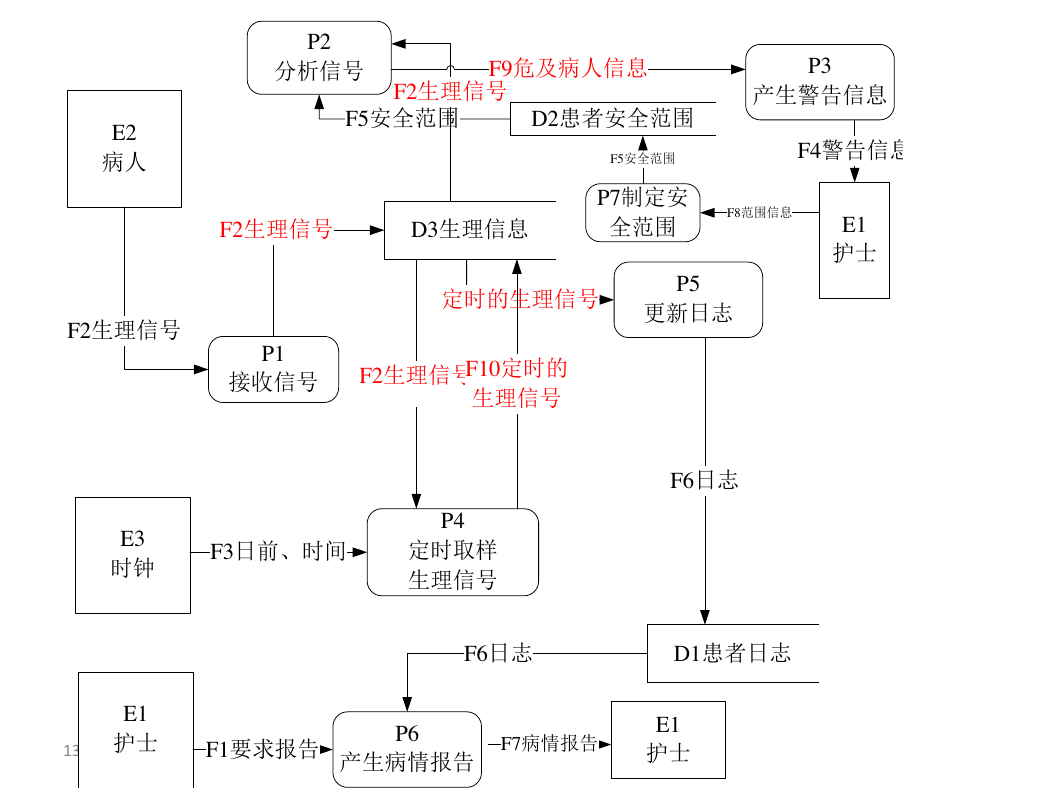

    13:07:42 E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号F9危及病人信息定时的生理信号F2生理信号F6日志D3生理信息F2生理信号F10定时的生理信号P7制定安全范围F8范围信息F5安全范围E1护士F7病情报告

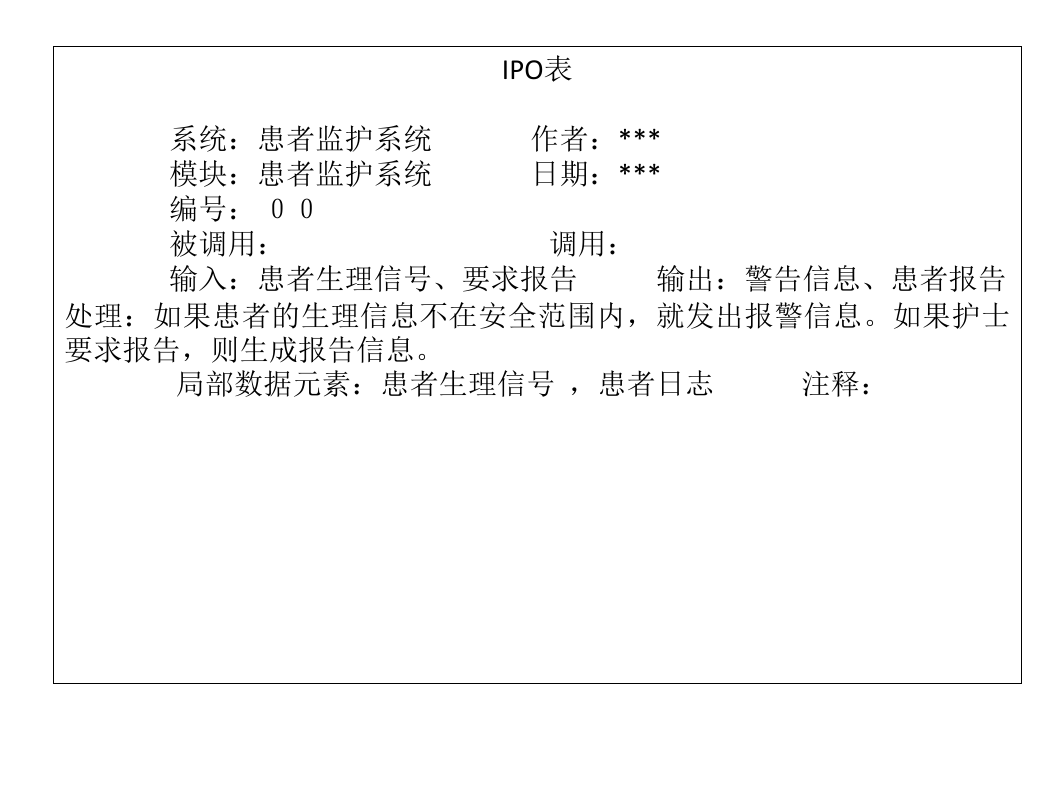

    IPO表 系统：患者监护系统 作者：*** 模块：患者监护系统 日期：*** 编号： ００ 被调用： 调用： 输入：患者生理信号、要求报告 输出：警告信息、患者报告 处理：如果患者的生理信息不在安全范围内，就发出报警信息。如果护士 要求报告，则生成报告信息。 局部数据元素：患者生理信号 ，患者日志 注释：
    IPO表 系统：患者监护系统 作者： 模块：接收信号 日期： 编号： 01 被调用：接收信号系统 调用：生理信号 处理：将接收的患者生理信号转化为系统识别的生理信号并输出 局部数据元素：患者生理信号 注释： 输入：患者生理信号 输出：系统识别的生理信号
