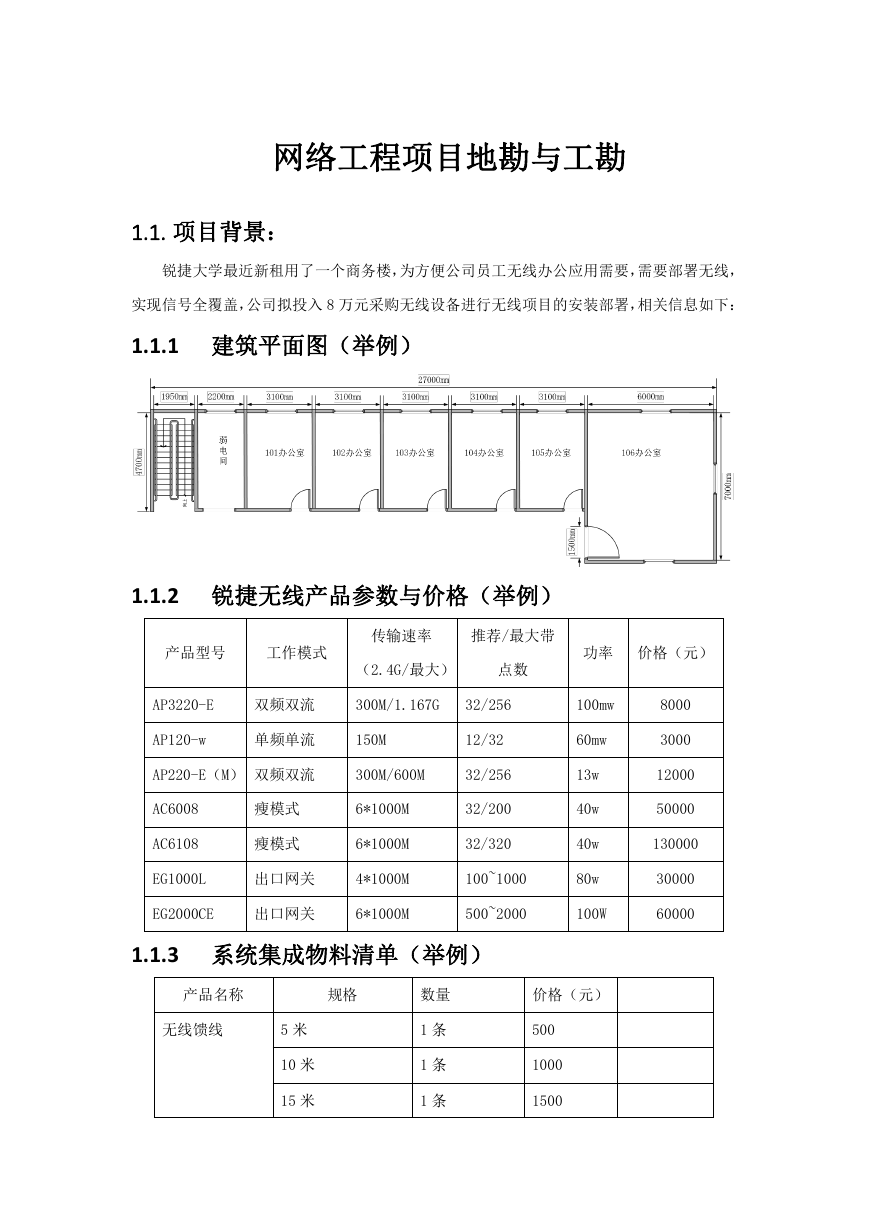

网络工程项目地勘与工勘 1.1. 项目背景： 锐捷大学最近新租用了一个商务楼，为方便公司员工无线办公应用需要，需要部署无线， 实现信号全覆盖，公司拟投入 8 万元采购无线设备进行无线项目的安装部署，相关信息如下： 1.1.1 建筑平面图（举例） 1.1.2 锐捷无线产品参数与价格（举例） 产品型号 工作模式 功率 价格（元） 传输速率 推荐/最大带 （2.4G/最大） 点数 AP3220-E 双频双流 300M/1.167G 32/256 AP120-w 单频单流 150M 12/32 AP220-E（M） 双频双流 300M/600M 32/256 AC6008 瘦模式 6*1000M 32/200 AC6108 瘦模式 6*1000M 32/320 EG1000L 出口网关 4*1000M 100~1000 100mw 60mw 13w 40w 40w 80w EG2000CE 出口网关 6*1000M 500~2000 100W 8000 3000 12000 50000 130000 30000 60000 1.1.3 系统集成物料清单（举例） 产品名称 规格 无线馈线 5 米 10 米 15 米 数量 1 条 1 条 1 条 价格（元） 500 1000 1500 

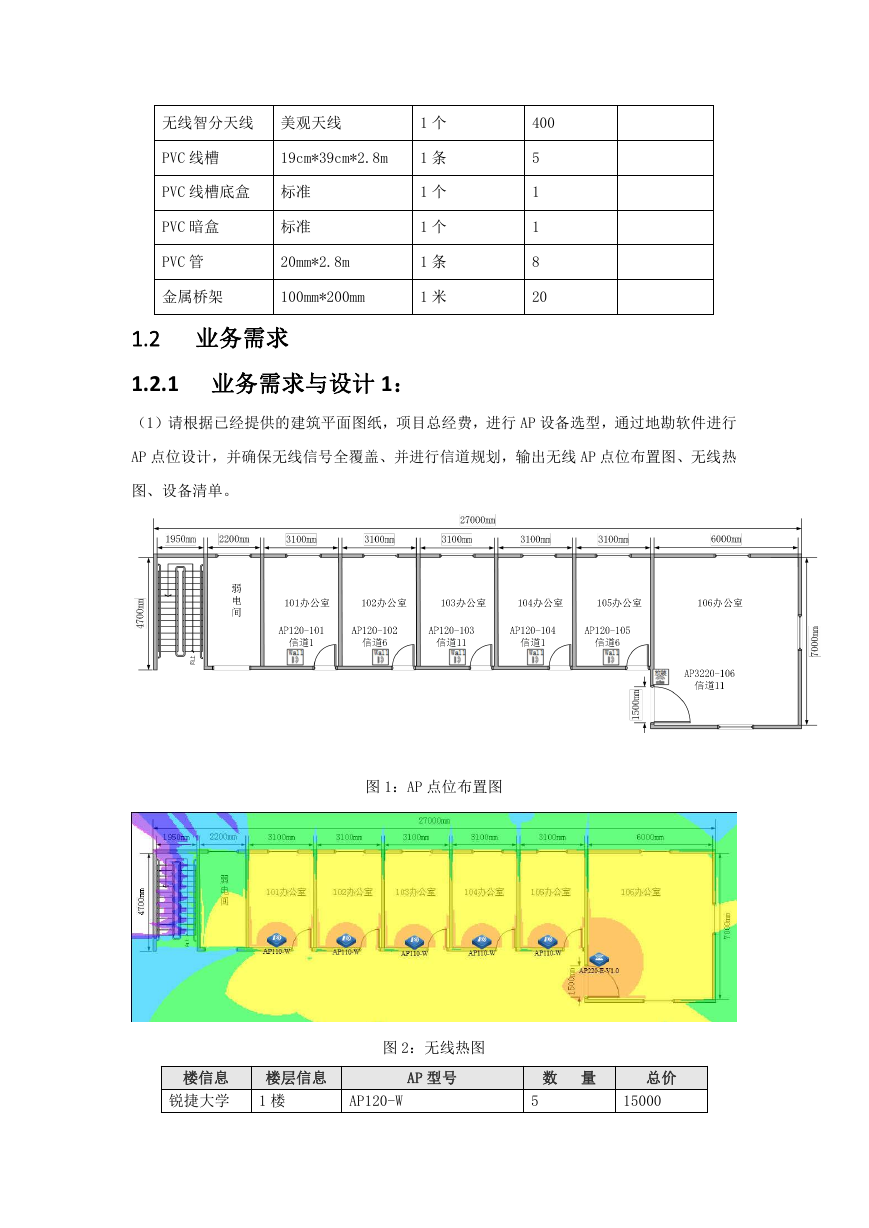

无线智分天线 美观天线 1 个 400 PVC 线槽 19cm*39cm*2.8m 1 条 PVC 线槽底盒 标准 PVC 暗盒 标准 PVC 管 20mm*2.8m 金属桥架 100mm*200mm 1 个 1 个 1 条 1 米 5 1 1 8 20 1.2 业务需求 1.2.1 业务需求与设计 1： （1）请根据已经提供的建筑平面图纸，项目总经费，进行 AP 设备选型，通过地勘软件进行 AP 点位设计，并确保无线信号全覆盖、并进行信道规划，输出无线 AP 点位布置图、无线热 图、设备清单。 图 1：AP 点位布置图 图 2：无线热图 楼信息 楼层信息 AP 型号 数 量 总价 锐捷大学 1 楼 AP120-W 5 15000 

AP3220 AC6008 表 1：设备清单 1 1 8000 50000 总价 730000 1.2.2 业务需求与设计 2： 根据地勘 AP 点位和 IDC 机房位置信息，输出工勘图纸、系统集成物料清单 1.2.2.1 工勘图纸——水平布线图 1.2.2.2 工勘图纸——IDC 中心机柜安装示意图 

1.2.2.3 系统集成物料清单 物料名称 单位 数 量 理线架 12U 机柜 配线架 POE 交换机-24 50*25 PVC 线槽 20*10 PVC 线槽 PVC 线槽底盒 Cat6 网线 水晶头 个 个 台 台 条 条 个 箱 2 1 1 1 X Y 5 1 盒（100 个） 1 1.2.2.4 配线架标签表 AP101 AP102 AP103 AP104 AP105 AP106 数据配线架 D1 标签表
