    BGKLogger 数据采集软件 操作使用手册 (REV B) 基康仪器（北京）有限公司 _____________________________________________________________________________________________________________________________________________________________________________________ 地址：北京良乡凯旋大街滨河西路 3 号 电话：010-89360909/2929/3939/4949/5959 邮编：102488 传真：010-89366969 网址：www.geokon.com.cn 电子邮件：info@geokon.com.cn ® 基康仪器 The World leader in Vibrating Wire Technology
    BGKLogger 系统测量软件操作使用手册 目 录 1. 软件简介 ................................................................ 2 2. 软件安装 ................................................................ 2 3. 系统管理 ................................................................ 2 4. 工程配置 ................................................................ 6 5. 下载参数 ............................................................... 11 6. 查询状态 ............................................................... 12 7. 获取数据 ............................................................... 13 8. 数据计算 ............................................................... 15 9. 数据浏览 ............................................................... 16 10. 报表 ................................................................... 17 11. 绘制过程线 ............................................................. 18 12. 系统工具 ............................................................... 24 1） MODEM 通讯 .............................................................. 24 2） GPRS 通讯 ............................................................... 24 3） 压缩数据库 ............................................................. 25 1
    BGKLogger 系统测量软件操作使用手册 1. 软件简介 BGKLogger 是 由 基 康 （ 北 京 ） 有 限 公 司 自 主 研 发 的 自 动 化 管 理 软 件 。 它 用 于 BGKMicro40A/E、BGK－8001 数据记录仪、BGK6850A 垂线坐标仪等具有相同协议的数据 采集设备或仪器的配套软件。它主要有系统管理，工程配置，数据读取和数据浏览等几部分 功能。 系统平台及硬件配置： 工作平台：Windows2000/XP 系统平台 PⅢ/450 及以上、256M 内存、10G 以上硬盘空间。 使用的语言：中文或英文可选 数据库：Access。本系统包含工程配置数据库，原始数据库、结果数据库、自定义数据 库及气象数据库。此外，数据库中还包含自定义（虚拟通道）数据库用于特定仪器的数据计 算处理及存储。 2. 软件安装 在软件安装的过程中，可能会出现以下问题： 1) 提示“。。。目标文件正在使用中，请确认其他应用程序均已关闭。”下面有三个按 钮，可以点击“忽略”以继续安装。 2) 提示“Path or File Not Found”。请先退出安装，检查计算机用户名是否为中文用户 名，若为中文用户名请在计算机的“控制面板”中增加一个英文名的用户，将计 算机注销当前用户，然后登录到新增加的英文名用户下，在此计算机用户下安装 软件即可。 3) 提示“。。。系统需要更新。。。”。请在计算机的控制面板中打开系统更新，更新完 成后重装软件即可。 3. 系统管理 1） 用户管理 系统管理员拥有最高的权限，他可以增加或者删除所有用户；修改自己的密码和权限； 配置工程信息和读取浏览数据等等。而系统操作员只能修改自己的密码，读取浏览数据。系 统操作员不能配置工程的信息。 2
    BGKLogger 系统测量软件操作使用手册 图 3.1 用户管理 图 3.2 修改用户 当用户第一次使用的时候系统会弹出提示“请在第一次使用的时候设置用户和密码”。 请进入[用户管理]添加用户并牢记用户密码。如果忘记了密码，软件还提供了一个默认的用 户“Admin”,其密码为“BGeokon”。 2） 工程管理 图 3.3 工程管理 BGKLogger 可支持多个工程，每个工程的文件专属同一个文件夹。工程名与工程文件 夹路径就是在[工程管理]功能下配置的。“工程号”表示工程的序号，“工程名字”是系统管 理员定义的工程名，工程路径则是存放工程文件的文件夹路径。 工程文件主要有三个：SouceData.mdb 是原始数据文件，存放的是刚刚读取的未经处理 的原始数据；Data.mdb 是结果数据文件，存放的是原始数据经过计算后所得到的结果数据； PjtSet.mdb 存放的则是工程配置信息。 3） 选择工程 因为 BGKLogger 支持多个工程，[选择工程]就是从用户配置的多个工程中选择其中 一个工程。 3

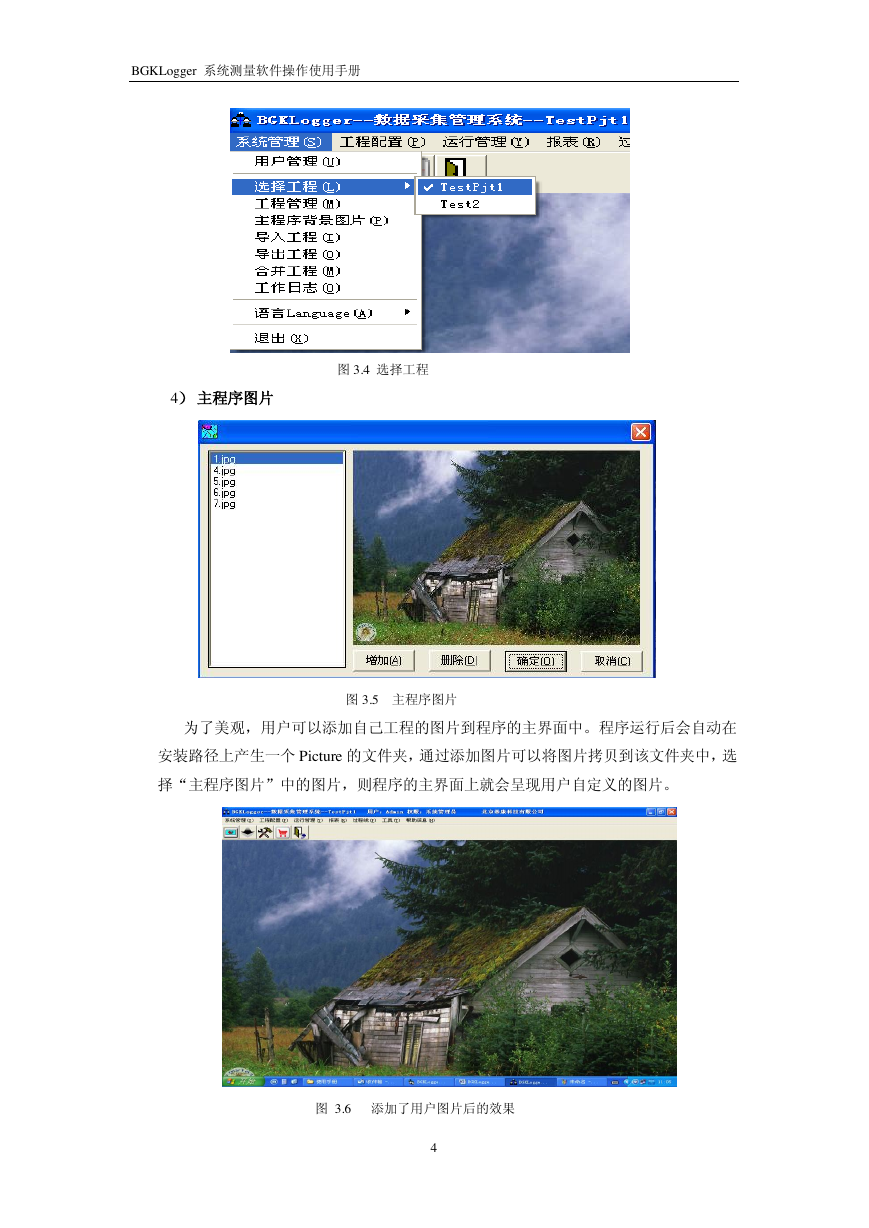

    BGKLogger 系统测量软件操作使用手册 图 3.4 选择工程 4） 主程序图片 图 3.5 主程序图片 为了美观，用户可以添加自己工程的图片到程序的主界面中。程序运行后会自动在 安装路径上产生一个 Picture 的文件夹，通过添加图片可以将图片拷贝到该文件夹中，选 择“主程序图片”中的图片，则程序的主界面上就会呈现用户自定义的图片。 图 3.6 添加了用户图片后的效果 4
    BGKLogger 系统测量软件操作使用手册 5） 工作日志 工作日志记录使用该系统的用户以及其登录、所进行的操作和退出的时间，并以文 本形式保存在文件的安装目录，且每半年保存为一个文件，文件通常以××××年上或 下来保存。文件为无扩展名的文件，可使用记事本等相关软件打开浏览，电子表格打开 编辑。 图 3.7 用户日志 工作列表中的操作分别代表： OnlineMeasure 在线测量；qurry status 查询状态；McuConfig 配置 MCU 和通道；get data 采集数据。 6） 语言选择 本软件支持多语言系统当前有中文和英文两种语言。在软件刚装上之时，默认语言 为英文。请选择“System”->“Language”->“Chinese”转换为中文。 图 3.8 语言选择 5

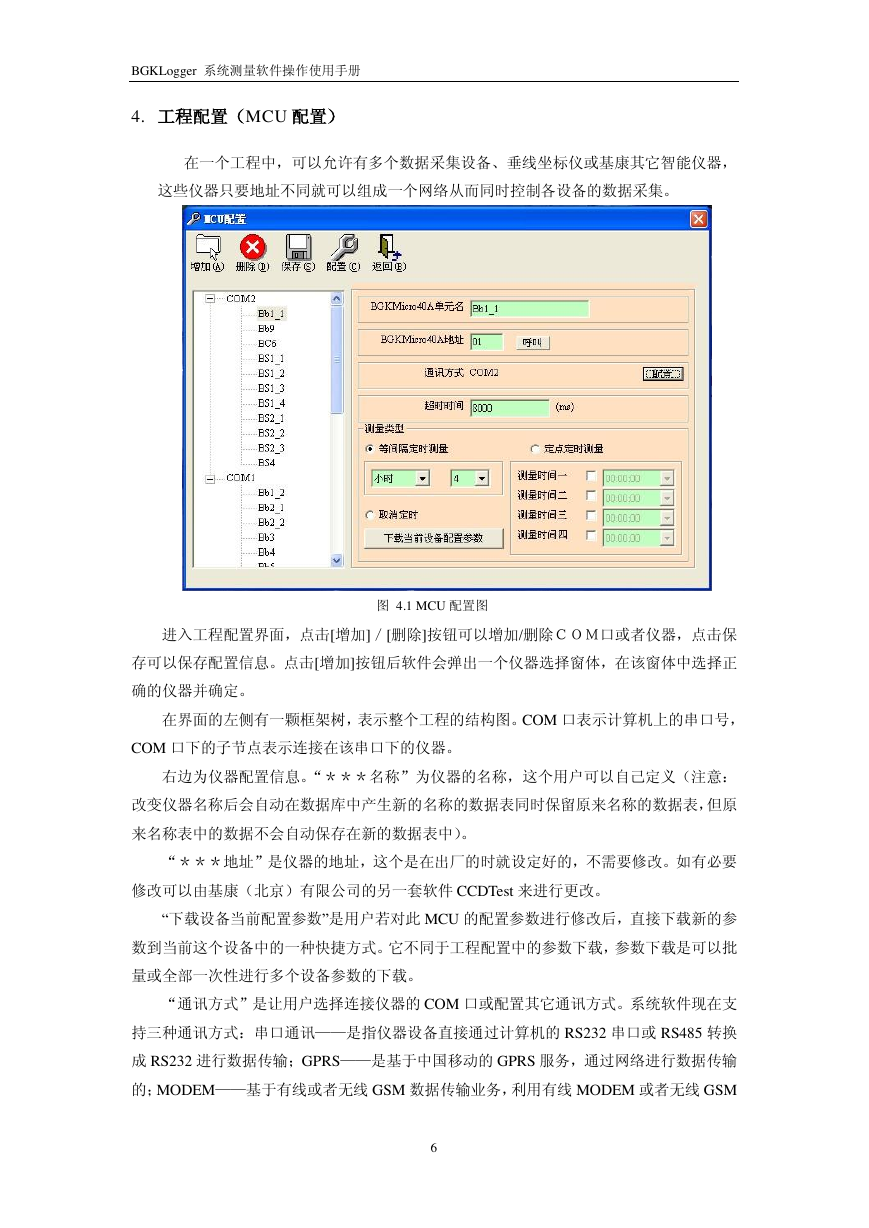

    BGKLogger 系统测量软件操作使用手册 4. 工程配置（MCU 配置） 在一个工程中，可以允许有多个数据采集设备、垂线坐标仪或基康其它智能仪器， 这些仪器只要地址不同就可以组成一个网络从而同时控制各设备的数据采集。 图 4.1 MCU 配置图 进入工程配置界面，点击[增加]／[删除]按钮可以增加/删除ＣＯＭ口或者仪器，点击保 存可以保存配置信息。点击[增加]按钮后软件会弹出一个仪器选择窗体，在该窗体中选择正 确的仪器并确定。 在界面的左侧有一颗框架树，表示整个工程的结构图。COM 口表示计算机上的串口号， COM 口下的子节点表示连接在该串口下的仪器。 右边为仪器配置信息。“＊＊＊名称”为仪器的名称，这个用户可以自己定义（注意： 改变仪器名称后会自动在数据库中产生新的名称的数据表同时保留原来名称的数据表，但原 来名称表中的数据不会自动保存在新的数据表中）。 “＊＊＊地址”是仪器的地址，这个是在出厂的时就设定好的，不需要修改。如有必要 修改可以由基康（北京）有限公司的另一套软件 CCDTest 来进行更改。 “下载设备当前配置参数”是用户若对此 MCU 的配置参数进行修改后，直接下载新的参 数到当前这个设备中的一种快捷方式。它不同于工程配置中的参数下载，参数下载是可以批 量或全部一次性进行多个设备参数的下载。 “通讯方式”是让用户选择连接仪器的 COM 口或配置其它通讯方式。系统软件现在支 持三种通讯方式：串口通讯——是指仪器设备直接通过计算机的 RS232 串口或 RS485 转换 成 RS232 进行数据传输；GPRS——是基于中国移动的 GPRS 服务，通过网络进行数据传输 的；MODEM——基于有线或者无线 GSM 数据传输业务，利用有线 MODEM 或者无线 GSM 6

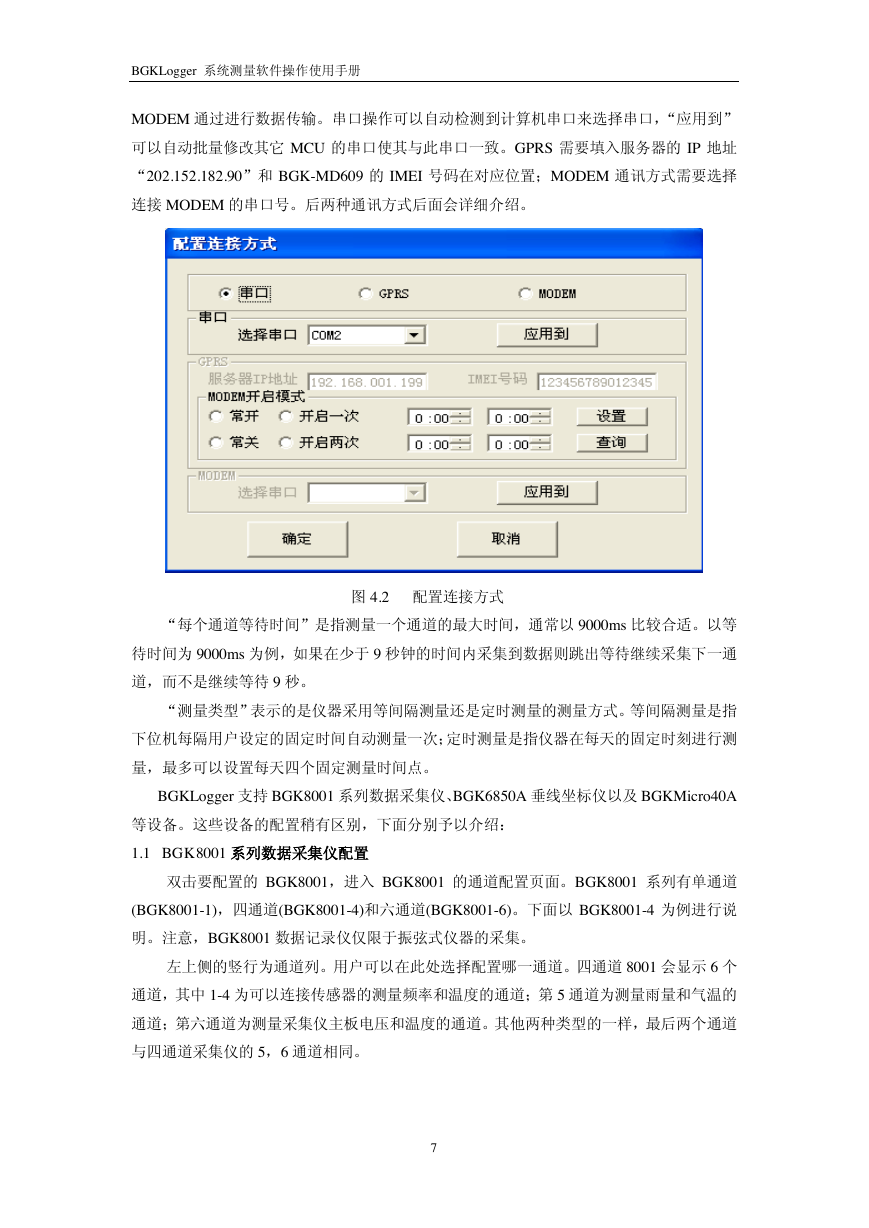

    BGKLogger 系统测量软件操作使用手册 MODEM 通过进行数据传输。串口操作可以自动检测到计算机串口来选择串口，“应用到” 可以自动批量修改其它 MCU 的串口使其与此串口一致。GPRS 需要填入服务器的 IP 地址 “202.152.182.90”和 BGK-MD609 的 IMEI 号码在对应位置；MODEM 通讯方式需要选择 连接 MODEM 的串口号。后两种通讯方式后面会详细介绍。 图 4.2 配置连接方式 “每个通道等待时间”是指测量一个通道的最大时间，通常以 9000ms 比较合适。以等 待时间为 9000ms 为例，如果在少于 9 秒钟的时间内采集到数据则跳出等待继续采集下一通 道，而不是继续等待 9 秒。 “测量类型”表示的是仪器采用等间隔测量还是定时测量的测量方式。等间隔测量是指 下位机每隔用户设定的固定时间自动测量一次；定时测量是指仪器在每天的固定时刻进行测 量，最多可以设置每天四个固定测量时间点。 BGKLogger 支持 BGK8001 系列数据采集仪、BGK6850A 垂线坐标仪以及 BGKMicro40A 等设备。这些设备的配置稍有区别，下面分别予以介绍： 1.1 BGK8001 系列数据采集仪配置 双击要配置的 BGK8001，进入 BGK8001 的通道配置页面。BGK8001 系列有单通道 (BGK8001-1)，四通道(BGK8001-4)和六通道(BGK8001-6)。下面以 BGK8001-4 为例进行说 明。注意，BGK8001 数据记录仪仅限于振弦式仪器的采集。 左上侧的竖行为通道列。用户可以在此处选择配置哪一通道。四通道 8001 会显示 6 个 通道，其中 1-4 为可以连接传感器的测量频率和温度的通道；第 5 通道为测量雨量和气温的 通道；第六通道为测量采集仪主板电压和温度的通道。其他两种类型的一样，最后两个通道 与四通道采集仪的 5，6 通道相同。 7
