    1、引言
    2、设计概述
    2.1 工程概况
    2.2 设计范围及分工
    3、综合布线系统设计
    3.1 需求分析
    3.2 系统设计
    3.3.1工作区子系统
    3.3.2水平子系统
    3.3.3管理子系统
    3.3.4配线间设计
    3.3.5垂直干线子系统
    4、设计目标
    5、主要工程量表
    6、主要布线材料计算
    7、工程图纸
    7.1建筑物平面布局图
    7.2网络逻辑结构图
    7.3建筑物的布线走线图
    7.4设备间机柜布局图
    8、设备清单：
    9、总结
    10、参考文献
    11、致谢

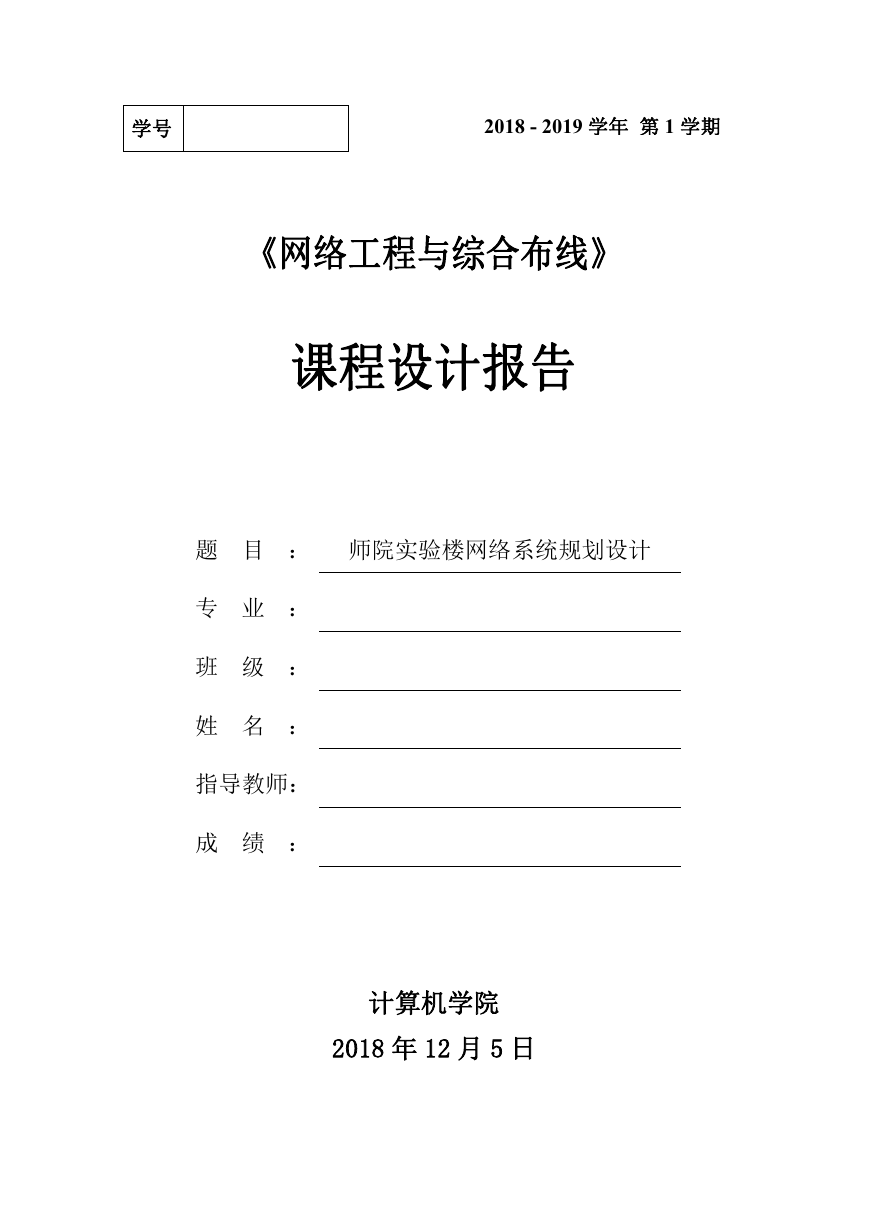

    学号 2018 - 2019 学年 第 1 学期 《网络工程与综合布线》 课程设计报告 题 目 ： 师院实验楼网络系统规划设计 专 业 ： 班 级 ： 姓 名 ： 指导教师： 成 绩 ： 计算机学院 2018 年 12 月 5 日
    目录 1、引言 ..............................................................................................................................................- 1 - 2、设计概述 ......................................................................................................................................- 2 - 2.1 工程概况 ............................................................................................................................- 2 - 2.2 设计范围及分工............................................................................................................... - 2 - 3、综合布线系统设计 ..................................................................................................................... - 3 - 3.1 需求分析 ............................................................................................................................- 3 - 3.2 系统设计 ............................................................................................................................- 3 - 3.3.1 工作区子系统 ........................................................................................................ - 4 - 3.3.2 水平子系统............................................................................................................ - 4 - 3.3.3 管理子系统............................................................................................................ - 5 - 3.3.4 配线间设计............................................................................................................ - 5 - 3.3.5 垂直干线子系统.................................................................................................... - 5 - 4、设计目标 ......................................................................................................................................- 6 - 5、主要工程量表 ..............................................................................................................................- 7 - 6、主要布线材料计算 ..................................................................................................................... - 7 - 7、工程图纸 ......................................................................................................................................- 8 - 7.1 建筑物平面布局图............................................................................................................ - 8 - 7.2 网络逻辑结构图.............................................................................................................. - 10 - 7.3 建筑物的布线走线图...................................................................................................... - 11 - 7.4 设备间机柜布局图...........................................................................................................- 11 - 8、设备清单：................................................................................................................................- 12 - 9、总结 ............................................................................................................................................- 13 - 10、参考文献................................................................................................................................. - 14 - 11、致谢......................................................................................................................................... - 15 -

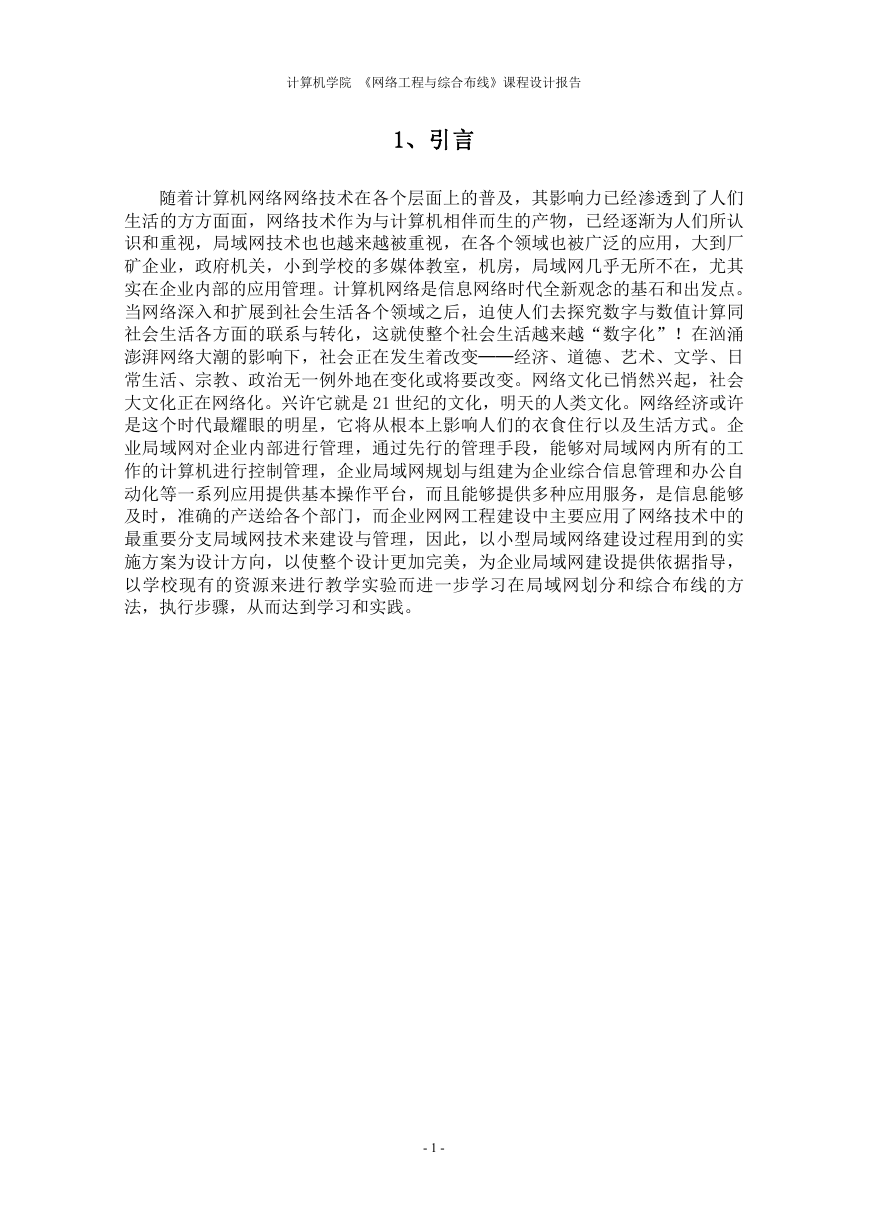

    计算机学院 《网络工程与综合布线》课程设计报告 1、引言 随着计算机网络网络技术在各个层面上的普及，其影响力已经渗透到了人们 生活的方方面面，网络技术作为与计算机相伴而生的产物，已经逐渐为人们所认 识和重视，局域网技术也也越来越被重视，在各个领域也被广泛的应用，大到厂 矿企业，政府机关，小到学校的多媒体教室，机房，局域网几乎无所不在，尤其 实在企业内部的应用管理。计算机网络是信息网络时代全新观念的基石和出发点。 当网络深入和扩展到社会生活各个领域之后，迫使人们去探究数字与数值计算同 社会生活各方面的联系与转化，这就使整个社会生活越来越“数字化”！在汹涌 澎湃网络大潮的影响下，社会正在发生着改变──经济、道德、艺术、文学、日 常生活、宗教、政治无一例外地在变化或将要改变。网络文化已悄然兴起，社会 大文化正在网络化。兴许它就是 21 世纪的文化，明天的人类文化。网络经济或许 是这个时代最耀眼的明星，它将从根本上影响人们的衣食住行以及生活方式。企 业局域网对企业内部进行管理，通过先行的管理手段，能够对局域网内所有的工 作的计算机进行控制管理，企业局域网规划与组建为企业综合信息管理和办公自 动化等一系列应用提供基本操作平台，而且能够提供多种应用服务，是信息能够 及时，准确的产送给各个部门，而企业网网工程建设中主要应用了网络技术中的 最重要分支局域网技术来建设与管理，因此，以小型局域网络建设过程用到的实 施方案为设计方向，以使整个设计更加完美，为企业局域网建设提供依据指导， 以学校现有的资源来进行教学实验而进一步学习在局域网划分和综合布线的方 法，执行步骤，从而达到学习和实践。 - 1 -

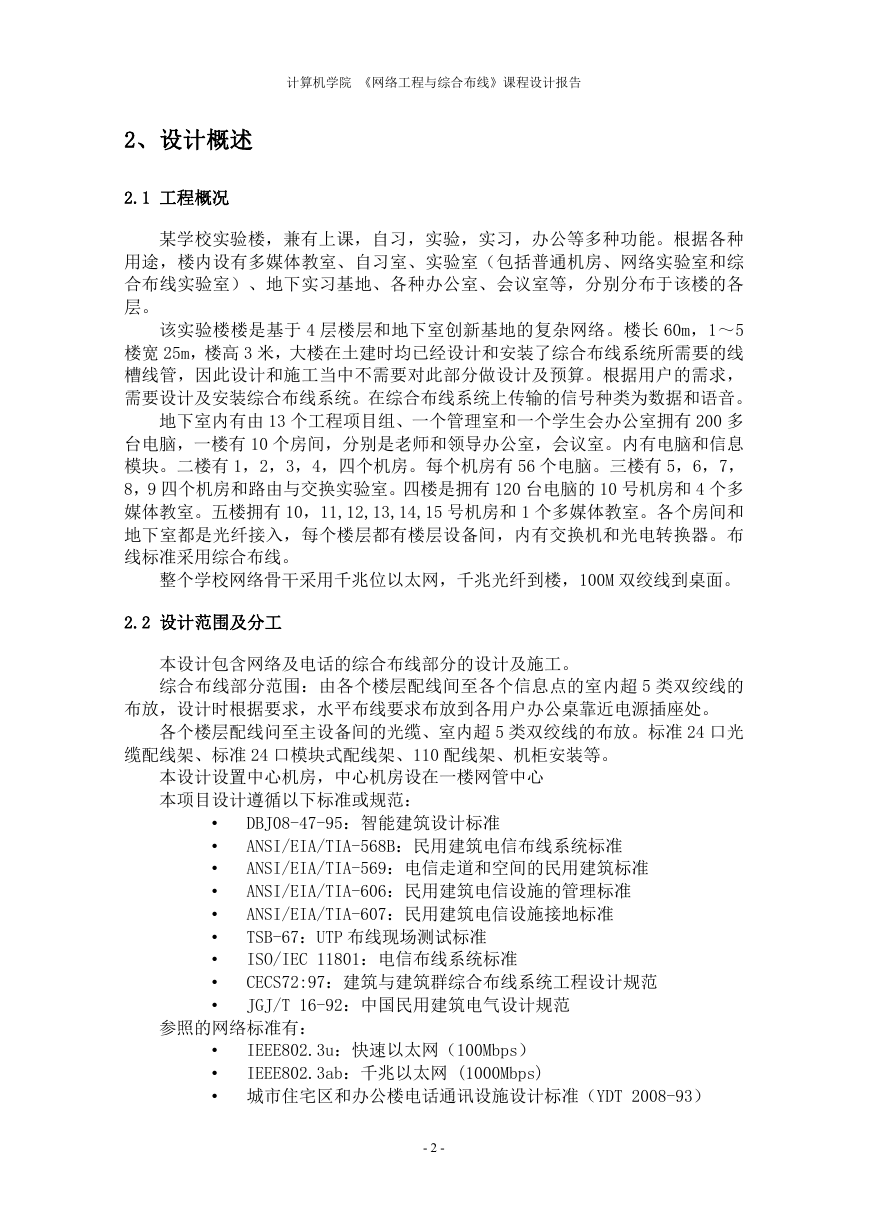

    计算机学院 《网络工程与综合布线》课程设计报告 2、设计概述 2.1 工程概况 某学校实验楼，兼有上课，自习，实验，实习，办公等多种功能。根据各种 用途，楼内设有多媒体教室、自习室、实验室（包括普通机房、网络实验室和综 合布线实验室）、地下实习基地、各种办公室、会议室等，分别分布于该楼的各 层。 该实验楼楼是基于 4 层楼层和地下室创新基地的复杂网络。楼长 60m，1～5 楼宽 25m，楼高 3 米，大楼在土建时均已经设计和安装了综合布线系统所需要的线 槽线管，因此设计和施工当中不需要对此部分做设计及预算。根据用户的需求， 需要设计及安装综合布线系统。在综合布线系统上传输的信号种类为数据和语音。 地下室内有由 13 个工程项目组、一个管理室和一个学生会办公室拥有 200 多 台电脑，一楼有 10 个房间，分别是老师和领导办公室，会议室。内有电脑和信息 模块。二楼有 1，2，3，4，四个机房。每个机房有 56 个电脑。三楼有 5，6，7， 8，9 四个机房和路由与交换实验室。四楼是拥有 120 台电脑的 10 号机房和 4 个多 媒体教室。五楼拥有 10，11,12,13,14,15 号机房和 1 个多媒体教室。各个房间和 地下室都是光纤接入，每个楼层都有楼层设备间，内有交换机和光电转换器。布 线标准采用综合布线。 整个学校网络骨干采用千兆位以太网，千兆光纤到楼，100M 双绞线到桌面。 2.2 设计范围及分工 本设计包含网络及电话的综合布线部分的设计及施工。 综合布线部分范围：由各个楼层配线间至各个信息点的室内超 5 类双绞线的 布放，设计时根据要求，水平布线要求布放到各用户办公桌靠近电源插座处。 各个楼层配线问至主设备间的光缆、室内超 5 类双绞线的布放。标准 24 口光 缆配线架、标准 24 口模块式配线架、110 配线架、机柜安装等。 本设计设置中心机房，中心机房设在一楼网管中心 本项目设计遵循以下标准或规范： • • • • • • • • • DBJ08-47-95：智能建筑设计标准 ANSI/EIA/TIA-568B：民用建筑电信布线系统标准 ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准 ANSI/EIA/TIA-606：民用建筑电信设施的管理标准 ANSI/EIA/TIA-607：民用建筑电信设施接地标准 TSB-67：UTP 布线现场测试标准 ISO/IEC 11801：电信布线系统标准 CECS72:97：建筑与建筑群综合布线系统工程设计规范 JGJ/T 16-92：中国民用建筑电气设计规范 参照的网络标准有： IEEE802.3u：快速以太网（100Mbps） IEEE802.3ab：千兆以太网 (1000Mbps) • • • 城市住宅区和办公楼电话通讯设施设计标准（YDT 2008-93） - 2 -

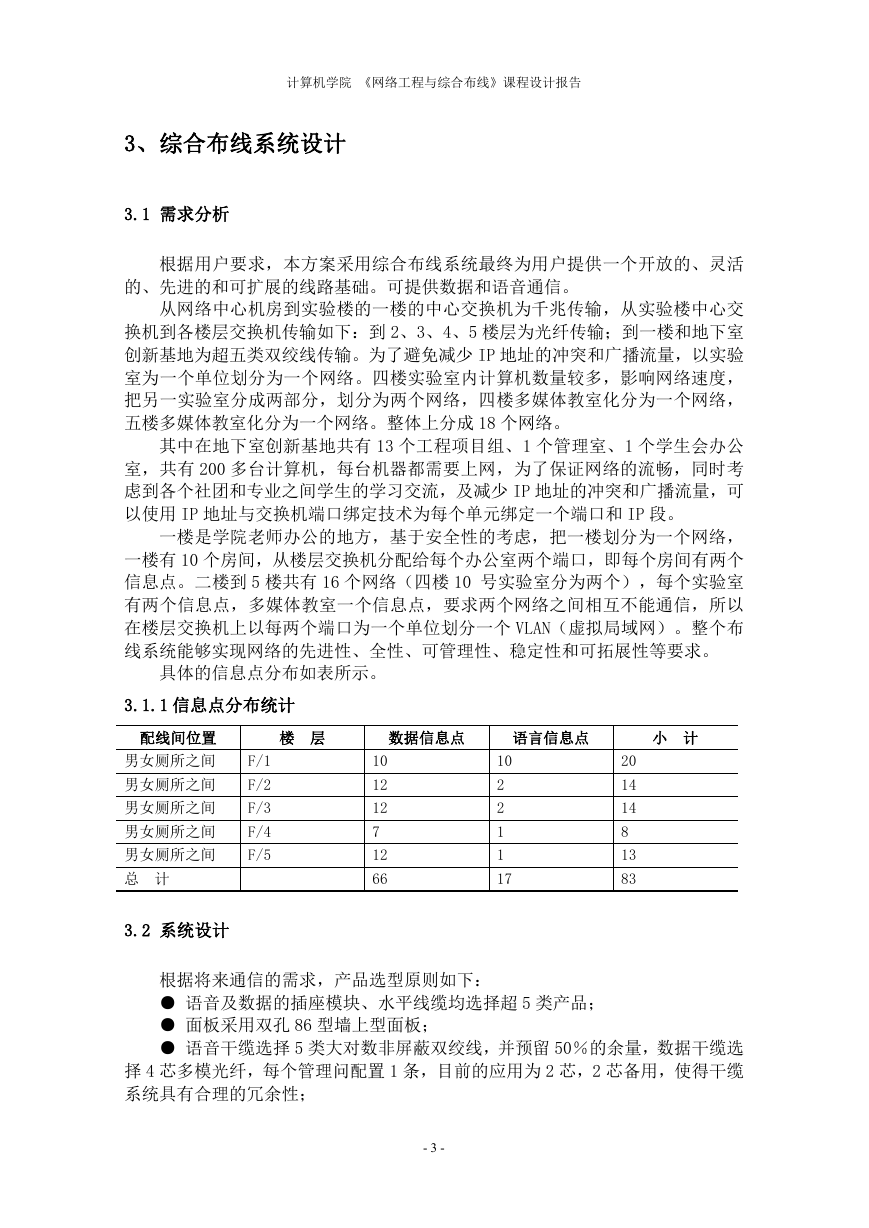

    计算机学院 《网络工程与综合布线》课程设计报告 3、综合布线系统设计 3.1 需求分析 根据用户要求，本方案采用综合布线系统最终为用户提供一个开放的、灵活 的、先进的和可扩展的线路基础。可提供数据和语音通信。 从网络中心机房到实验楼的一楼的中心交换机为千兆传输，从实验楼中心交 换机到各楼层交换机传输如下：到 2、3、4、5 楼层为光纤传输；到一楼和地下室 创新基地为超五类双绞线传输。为了避免减少 IP 地址的冲突和广播流量，以实验 室为一个单位划分为一个网络。四楼实验室内计算机数量较多，影响网络速度， 把另一实验室分成两部分，划分为两个网络，四楼多媒体教室化分为一个网络， 五楼多媒体教室化分为一个网络。整体上分成 18 个网络。 其中在地下室创新基地共有 13 个工程项目组、1 个管理室、1 个学生会办公 室，共有 200 多台计算机，每台机器都需要上网，为了保证网络的流畅，同时考 虑到各个社团和专业之间学生的学习交流，及减少 IP 地址的冲突和广播流量，可 以使用 IP 地址与交换机端口绑定技术为每个单元绑定一个端口和 IP 段。 一楼是学院老师办公的地方，基于安全性的考虑，把一楼划分为一个网络， 一楼有 10 个房间，从楼层交换机分配给每个办公室两个端口，即每个房间有两个 信息点。二楼到 5 楼共有 16 个网络（四楼 10 号实验室分为两个），每个实验室 有两个信息点，多媒体教室一个信息点，要求两个网络之间相互不能通信，所以 在楼层交换机上以每两个端口为一个单位划分一个 VLAN（虚拟局域网）。整个布 线系统能够实现网络的先进性、全性、可管理性、稳定性和可拓展性等要求。 具体的信息点分布如表所示。 3.1.1 信息点分布统计 配线间位置 楼 层 数据信息点 语言信息点 小 计 男女厕所之间 男女厕所之间 男女厕所之间 男女厕所之间 男女厕所之间 总 计 F/1 F/2 F/3 F/4 F/5 3.2 系统设计 10 12 12 7 12 66 10 2 2 1 1 17 20 14 14 8 13 83 根据将来通信的需求，产品选型原则如下： ● 语音及数据的插座模块、水平线缆均选择超 5 类产品； ● 面板采用双孔 86 型墙上型面板； ● 语音干缆选择 5 类大对数非屏蔽双绞线，并预留 50％的余量，数据干缆选 择 4 芯多模光纤，每个管理问配置 1 条，目前的应用为 2 芯，2 芯备用，使得干缆 系统具有合理的冗余性； - 3 -

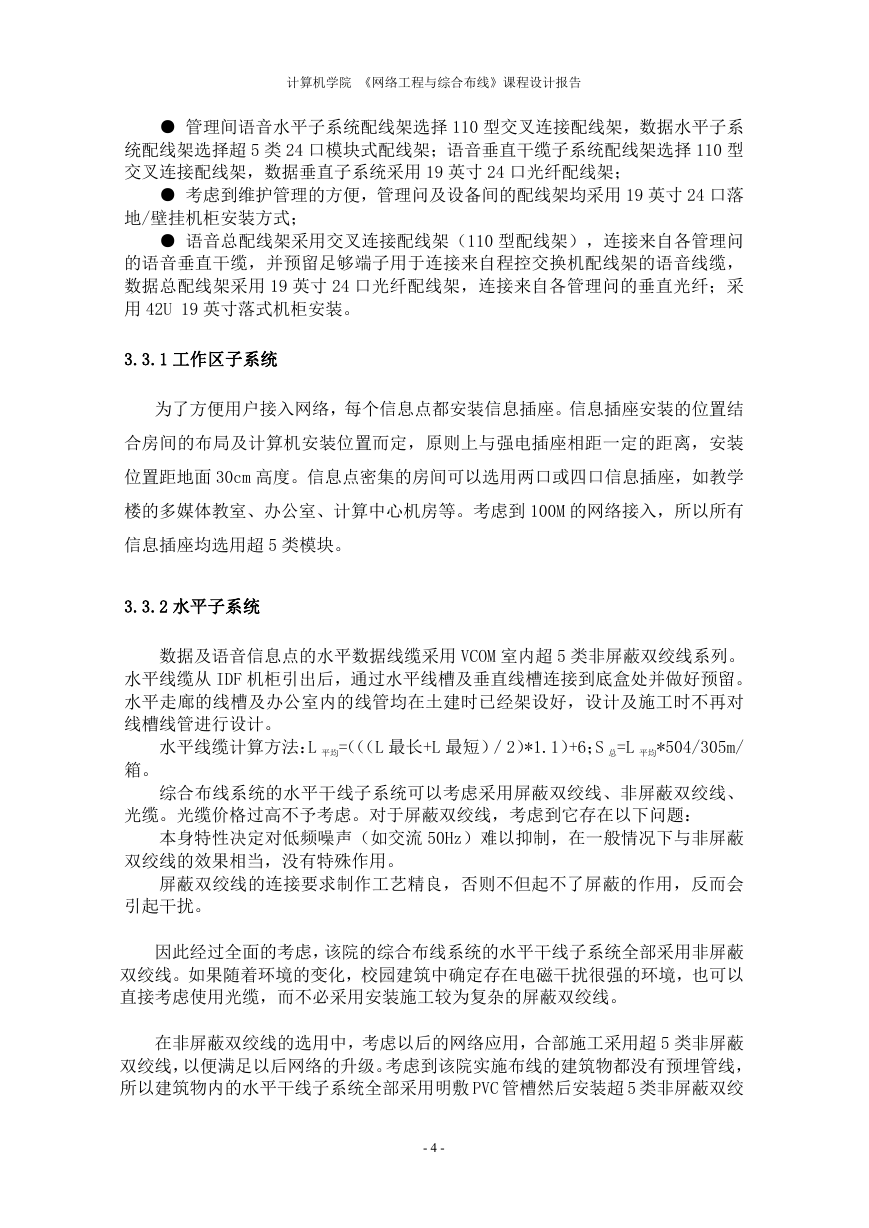

    计算机学院 《网络工程与综合布线》课程设计报告 ● 管理间语音水平子系统配线架选择 110 型交叉连接配线架，数据水平子系 统配线架选择超 5 类 24 口模块式配线架；语音垂直干缆子系统配线架选择 110 型 交叉连接配线架，数据垂直子系统采用 19 英寸 24 口光纤配线架； ● 考虑到维护管理的方便，管理问及设备间的配线架均采用 19 英寸 24 口落 地/壁挂机柜安装方式； ● 语音总配线架采用交叉连接配线架（110 型配线架），连接来自各管理问 的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆， 数据总配线架采用 19 英寸 24 口光纤配线架，连接来自各管理问的垂直光纤；采 用 42U 19 英寸落式机柜安装。 3.3.1 工作区子系统 为了方便用户接入网络，每个信息点都安装信息插座。信息插座安装的位置结 合房间的布局及计算机安装位置而定，原则上与强电插座相距一定的距离，安装 位置距地面 30cm 高度。信息点密集的房间可以选用两口或四口信息插座，如教学 楼的多媒体教室、办公室、计算中心机房等。考虑到 100M 的网络接入，所以所有 信息插座均选用超 5 类模块。 3.3.2 水平子系统 数据及语音信息点的水平数据线缆采用 VCOM 室内超 5 类非屏蔽双绞线系列。 水平线缆从 IDF 机柜引出后，通过水平线槽及垂直线槽连接到底盒处并做好预留。 水平走廊的线槽及办公室内的线管均在土建时已经架设好，设计及施工时不再对 线槽线管进行设计。 水平线缆计算方法：L 平均=（（（L 最长+L 最短）／2）*1.1）+6；S 总=L 平均*504/305m/ 箱。 综合布线系统的水平干线子系统可以考虑采用屏蔽双绞线、非屏蔽双绞线、 光缆。光缆价格过高不予考虑。对于屏蔽双绞线，考虑到它存在以下问题： 本身特性决定对低频噪声（如交流 50Hz）难以抑制，在一般情况下与非屏蔽 双绞线的效果相当，没有特殊作用。 屏蔽双绞线的连接要求制作工艺精良，否则不但起不了屏蔽的作用，反而会 引起干扰。 因此经过全面的考虑，该院的综合布线系统的水平干线子系统全部采用非屏蔽 双绞线。如果随着环境的变化，校园建筑中确定存在电磁干扰很强的环境，也可以 直接考虑使用光缆，而不必采用安装施工较为复杂的屏蔽双绞线。 在非屏蔽双绞线的选用中，考虑以后的网络应用，合部施工采用超 5 类非屏蔽 双绞线，以便满足以后网络的升级。考虑到该院实施布线的建筑物都没有预埋管线， 所以建筑物内的水平干线子系统全部采用明敷 PVC 管槽然后安装超 5 类非屏蔽双绞 - 4 -
    计算机学院 《网络工程与综合布线》课程设计报告 线缆的方式。原则上 PVC 管槽的敷设应与强电线路相距 30cm，由于特殊情况 PVC 管槽与强电线路相距很近的情况下，可在 PVC 管槽内安装白铁皮然后再安装线缆， 从而达到较好的屏蔽效果。 3.3.3 管理子系统 管理子系统及涉及器件。管理子系统由交连、互连配线架，信息插座式配线 架以及相关跳线组成。管理点为连接其他子系统提供连接手段。交连和互连允许 用户将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线 路。 通过卡接或插接式跳线，交叉连接允许用户将端接在配线架一端的通信线路 与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方 法，而且不需要安装跨接线时使用的专用工具。 互连完成交叉连接的相同目的，只是使用带插头的跳线、插座和适配器。互 连和交连适用于光缆。光缆交叉连接要求使用光缆跳线——在两端都有光接头的 光缆跳线。 本系统中： ● 100 对 110 型交叉连接配线架支持语音传输； ● 超 5 类 24 口模块式配线架支持数据传输： ● 24 口机柜式光纤配线架支持数据传输； ● 语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接； ● 高速数据跳线用于管理间和工作区数据点跳接，系统中暂不配置数据跳 线； ● ST-SC 光纤跳线用于管理间与设备间连接垂直光纤和网络设备，系统中暂 不配置。 3.3.4 配线间设计 楼层分配线架（IDF）安装在各楼层弱电竖井内的 19 英寸机柜内，并尽量靠 近进线口。根据楼层信息点数量多少确定一层或者多层共用一个配线间。 配线间应尽量保持室内无尘土、通风良好、室内照明不低于 150Lx，应符合有 关消防规范、配置有关消防系统。每个电源插座容量不小于 300W。弱电竖井原则 上应位于配线室内。 3.3.5 垂直干线子系统 ① 干线子系统及涉及器件 干线子系统是整个建筑物综合布线系统的一部分。它提供建筑物的干线（馈 电线）电缆的路由。通常由垂直大对数铜缆或光缆组成，它的一端端接于设备机 房的主配线架上，另一端通常端接在楼层接线间的各个管理分配线架上。水平干 线也可能是一端端接在楼层接线间配线架上，另一端则端接用户工作区。 语音干缆按照每 l 对双绞线对应一个语音点考虑，并预留 50％的余量。数据 - 5 -

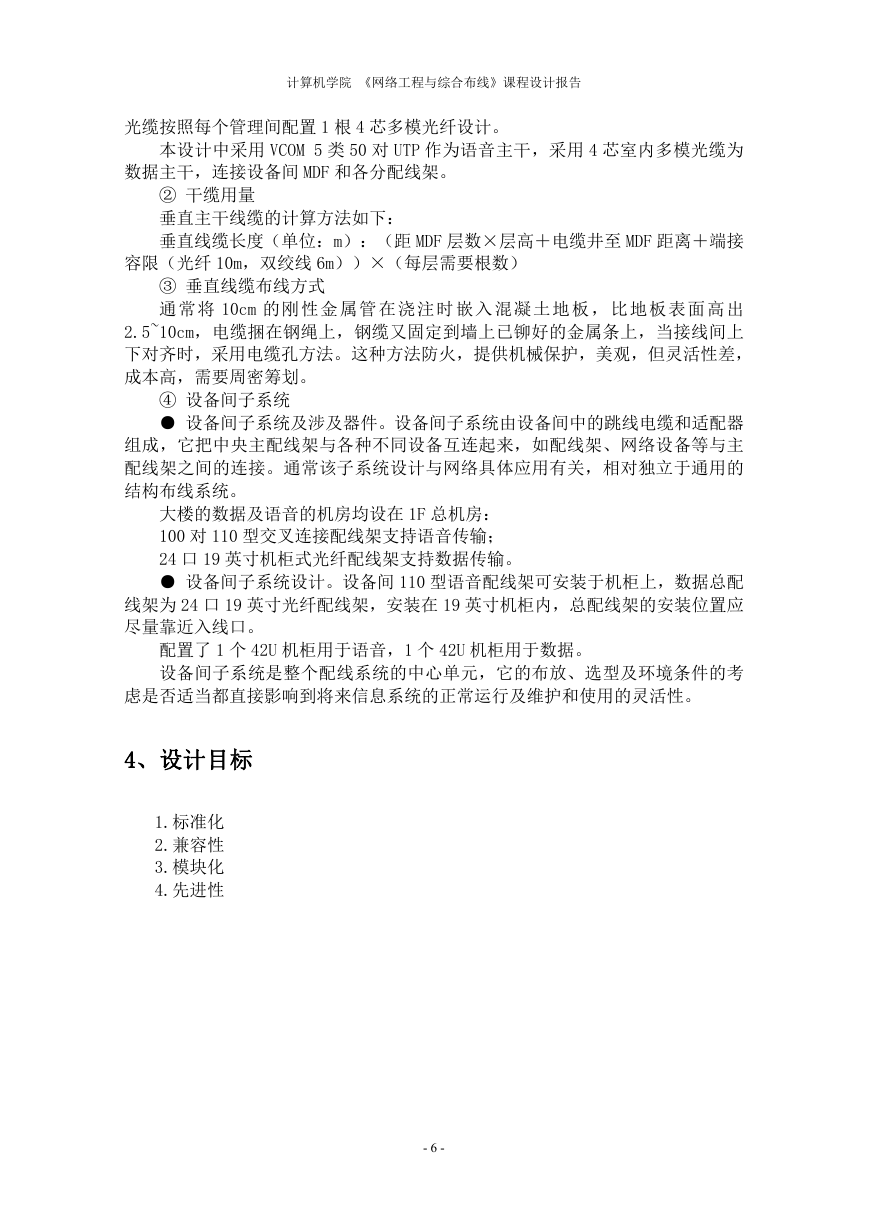

    计算机学院 《网络工程与综合布线》课程设计报告 光缆按照每个管理间配置 1 根 4 芯多模光纤设计。 本设计中采用 VCOM 5 类 50 对 UTP 作为语音主干，采用 4 芯室内多模光缆为 数据主干，连接设备间 MDF 和各分配线架。 ② 干缆用量 垂直主干线缆的计算方法如下： 垂直线缆长度（单位：m）：（距 MDF 层数×层高＋电缆井至 MDF 距离＋端接 容限（光纤 10m，双绞线 6m））×（每层需要根数） ③ 垂直线缆布线方式 通常 将 10cm 的刚 性金 属管 在浇 注时 嵌入 混凝 土地 板， 比地 板表面 高 出 2.5~10cm，电缆捆在钢绳上，钢缆又固定到墙上已铆好的金属条上，当接线间上 下对齐时，采用电缆孔方法。这种方法防火，提供机械保护，美观，但灵活性差， 成本高，需要周密筹划。 ④ 设备间子系统 ● 设备间子系统及涉及器件。设备间子系统由设备间中的跳线电缆和适配器 组成，它把中央主配线架与各种不同设备互连起来，如配线架、网络设备等与主 配线架之间的连接。通常该子系统设计与网络具体应用有关，相对独立于通用的 结构布线系统。 大楼的数据及语音的机房均设在 1F 总机房： 100 对 110 型交叉连接配线架支持语音传输； 24 口 19 英寸机柜式光纤配线架支持数据传输。 ● 设备间子系统设计。设备间 110 型语音配线架可安装于机柜上，数据总配 线架为 24 口 19 英寸光纤配线架，安装在 19 英寸机柜内，总配线架的安装位置应 尽量靠近入线口。 配置了 1 个 42U 机柜用于语音，1 个 42U 机柜用于数据。 设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考 虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。 4、设计目标 1.标准化 2.兼容性 3.模块化 4.先进性 - 6 -
