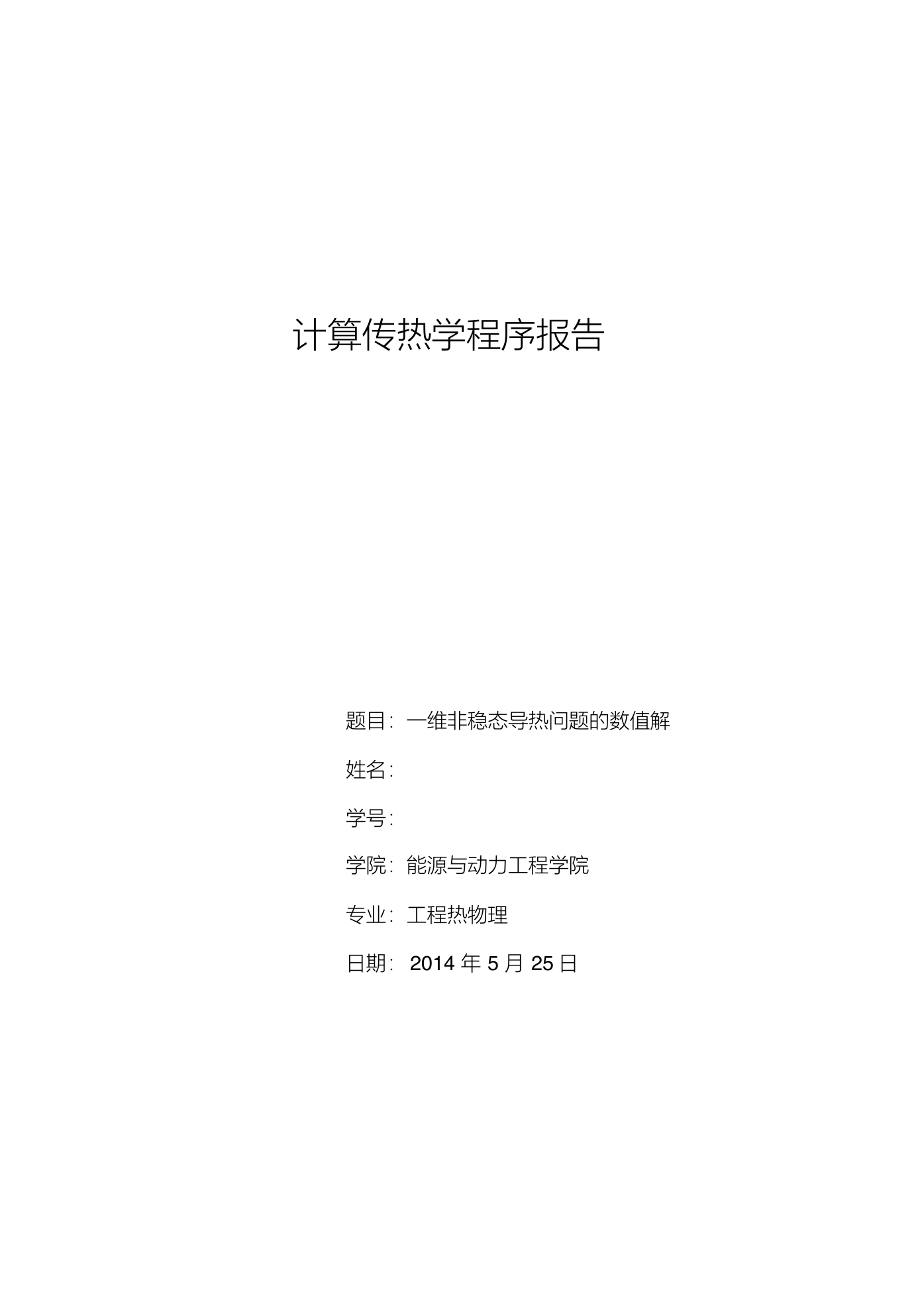

计算传热学程序报告
题目：一维非稳态导热问题的数值解
姓名：
学号：
学院：能源与动力工程学院
专业：工程热物理
日期： 2014 年 5 月 25 日

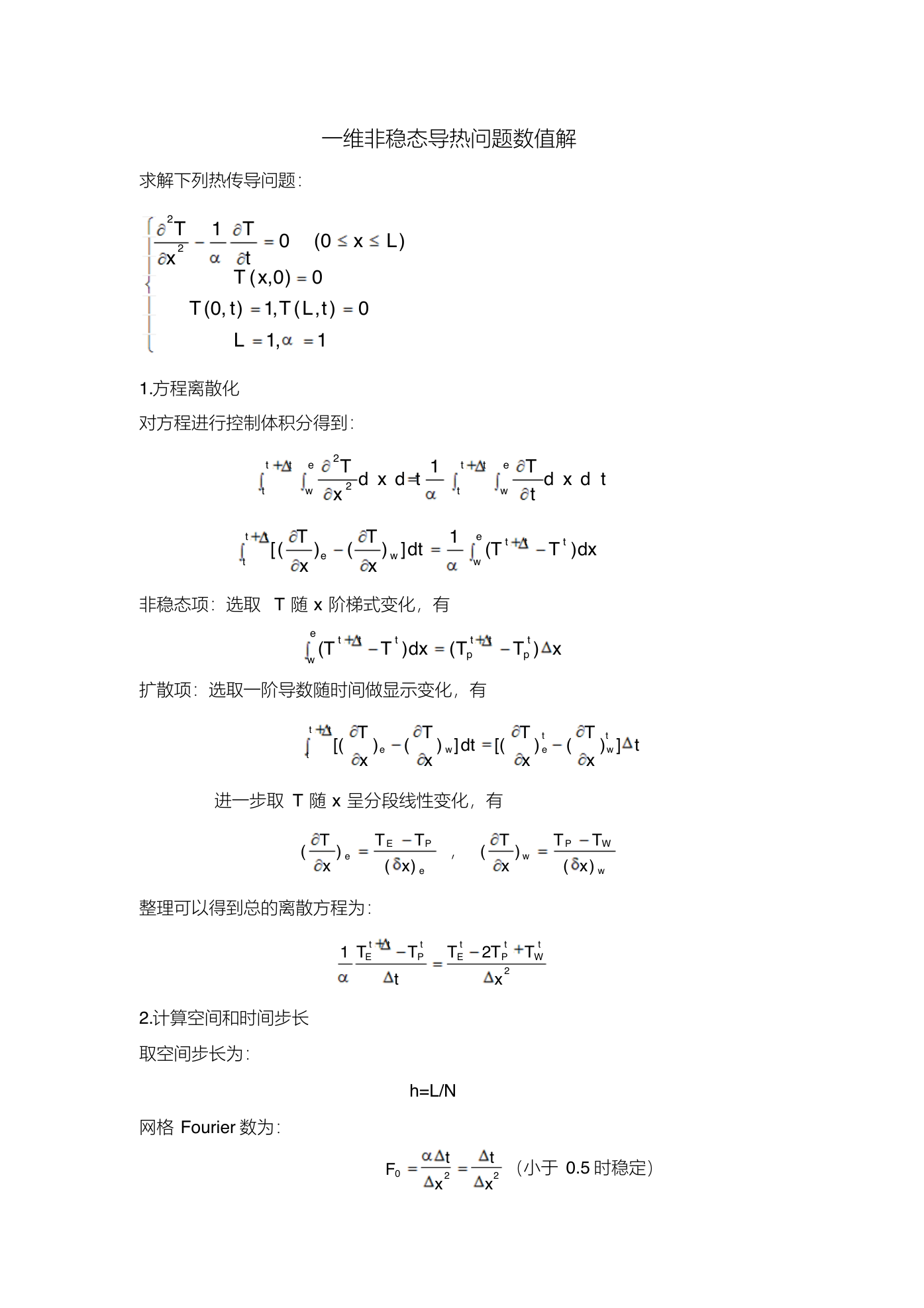

一维非稳态导热问题数值解
求解下列热传导问题：
2
T
2
x
T
1
T
t
0)0,(
tLT
),
1
xT
,1),0(
t
L
,1
0
0(
(
x
L
)
0
1.方程离散化
对方程进行控制体积分得到：
t
t
t
e
w
2
T
2
x
d x d t
1
t
t
t
e
w
T
t
d x d t
t
([
t
t
T
x
)
e
(
T
x
)
w
]
dt
1
e
w
t
T
(
t
t
T
)
dx
非稳态项：选取 T 随 x 阶梯式变化，有
e
w
t
T
(
t
t
T
)
dx
t
t
T
p
(
t
T
p
)
x
扩散项：选取一阶导数随时间做显示变化，有
t
t
t
[(
T
x
)
e
(
T
x
)
]
dt
w
[(
t
e
)
(
T
x
T
x
t
])
w
t
进一步取 T 随 x 呈分段线性变化，有
(
T
x
)
e
T
E
(
P
T
)
e
x
，
(
T
x
)
w
T
P
(
T
W
)
w
x
整理可以得到总的离散方程为：
1
t
T
E
t
t
T
P
t
T
E
t
t
T
W
t
T
2
P
2
x
2.计算空间和时间步长
取空间步长为：
网格 Fourier 数为：
h=L/N
F
0
t
2
x
t
2
x
（小于 0.5 时稳定）

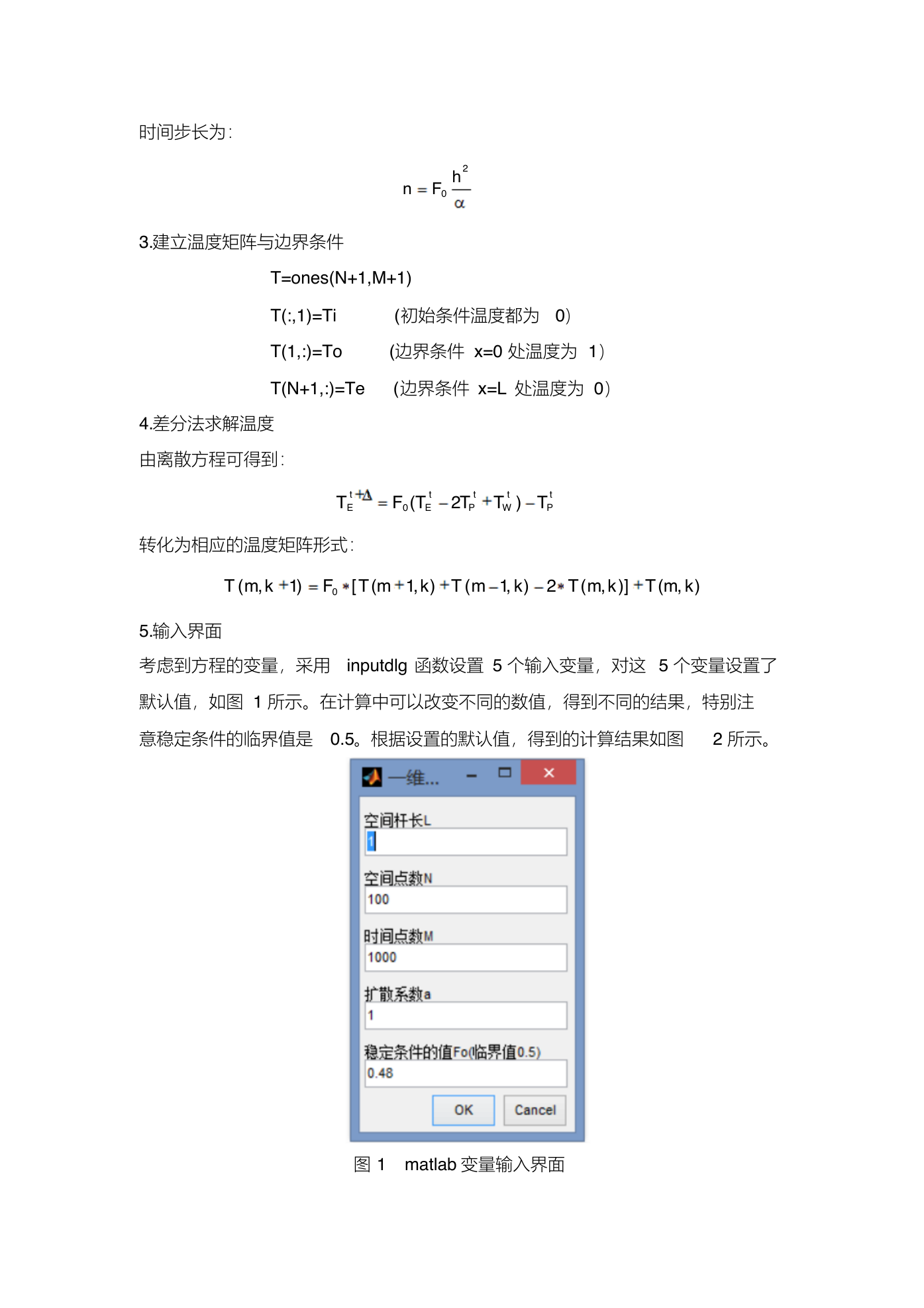

时间步长为：
2
h
Fn
0
3.建立温度矩阵与边界条件
T=ones(N+1,M+1)
T(:,1)=Ti
(初始条件温度都为 0）
T(1,:)=To
(边界条件 x=0 处温度为 1）
T(N+1,:)=Te
(边界条件 x=L 处温度为 0）
4.差分法求解温度
由离散方程可得到：
t
T
t
E
t
TF
(0
E
t
T
2
P
t
T
W
)
t
T
P
转化为相应的温度矩阵形式：
kmT
(
,
)1
F
0
[
mT
(
,1
k
)
kmT
,1
(
2)
kmT
(
,
)]
kmT
(
,
)
5.输入界面
考虑到方程的变量，采用 inputdlg 函数设置 5 个输入变量，对这 5 个变量设置了
默认值，如图 1 所示。在计算中可以改变不同的数值，得到不同的结果，特别注
意稳定条件的临界值是 0.5。根据设置的默认值，得到的计算结果如图 2 所示。
图 1 matlab 变量输入界面

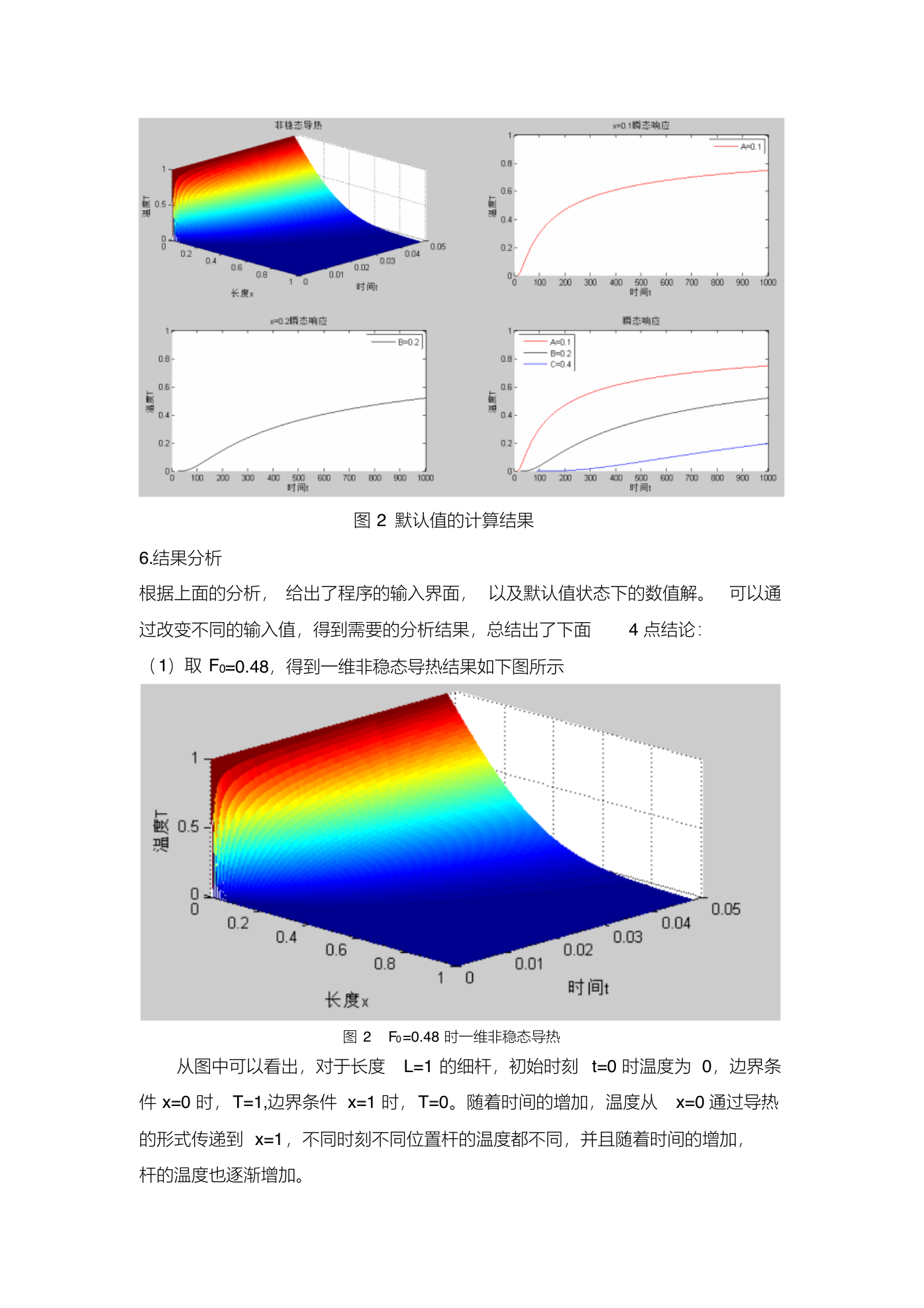

图 2 默认值的计算结果
6.结果分析
根据上面的分析， 给出了程序的输入界面， 以及默认值状态下的数值解。 可以通
过改变不同的输入值，得到需要的分析结果，总结出了下面
4 点结论：
（1）取 F0=0.48，得到一维非稳态导热结果如下图所示
图 2 F0=0.48 时一维非稳态导热
从图中可以看出，对于长度 L=1 的细杆，初始时刻 t=0 时温度为 0，边界条
件 x=0 时，T=1,边界条件 x=1 时，T=0。随着时间的增加，温度从 x=0 通过导热
的形式传递到 x=1，不同时刻不同位置杆的温度都不同，并且随着时间的增加，
杆的温度也逐渐增加。
（2）取 F0=0.48，可以得到不同位置的温度响应曲线，如下图所示
图 3 F0=0.48 时不同 x 位置处的温度响应
图中红色曲线代表 x=0.1 位置的温度瞬态响应，黑色曲线代表 x=0.2 位置的
温度瞬态响应，蓝色曲线代表 x=0.4 位置的温度瞬态响应。从图中可以看出，随
着 x 的增加，曲线与 x 轴的交点值越大， 温度开始传递到该位置的所需的时间越
长。随着 x 的增加，温度响应曲线的变化速率越慢，最终的达到的温度也越低。
（3）取 F0=0.25，得到不同位置的温度响应曲线如下图所示
图 4 F0=0.25 时不同 x 位置处的温度响应
图中三条曲线分别是 x=0.1，x=0.2，x=0.4 位置的温度瞬态响应。与图 3 的
F0=0.48 进行对比，两种情况下的 F0 值不同， F0 值越大表明热扩散系数 的值越
大。从图中可以看出热扩散系数对于导热的影响， F0=0.25 时，与 F0=0.48 相比
较，各位置开始响应时所需的时间较长，而且各位置响应曲线的变化速率较小，
最终的达到的温度也较低， 说明了热扩散系数越小， 热传导越慢，传递效率越低。

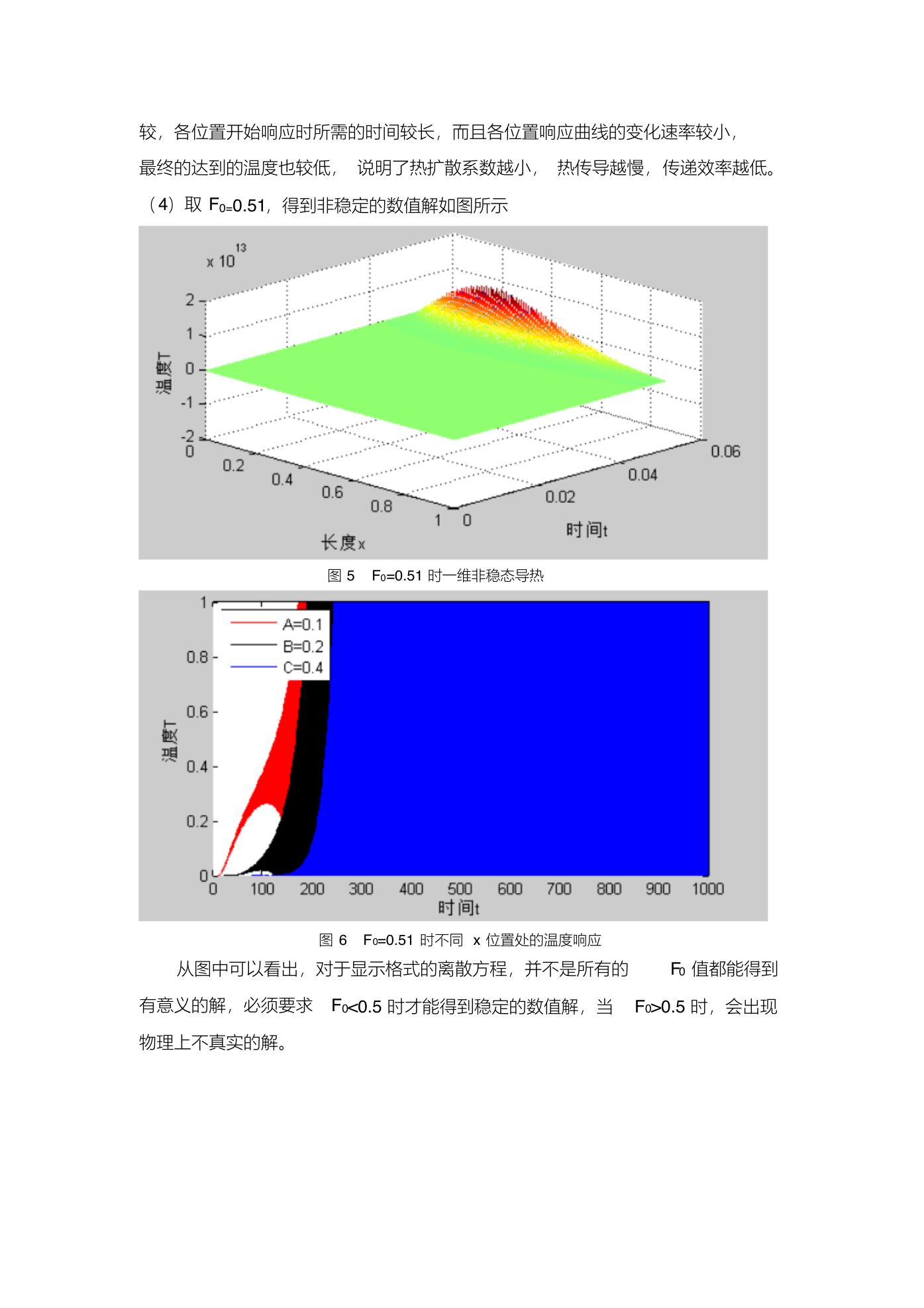

（4）取 F0=0.51，得到非稳定的数值解如图所示
图 5 F0=0.51 时一维非稳态导热
图 6 F0=0.51 时不同 x 位置处的温度响应
从图中可以看出，对于显示格式的离散方程，并不是所有的
F0 值都能得到
有意义的解，必须要求 F0<0.5 时才能得到稳定的数值解，当 F0>0.5 时，会出现
物理上不真实的解。

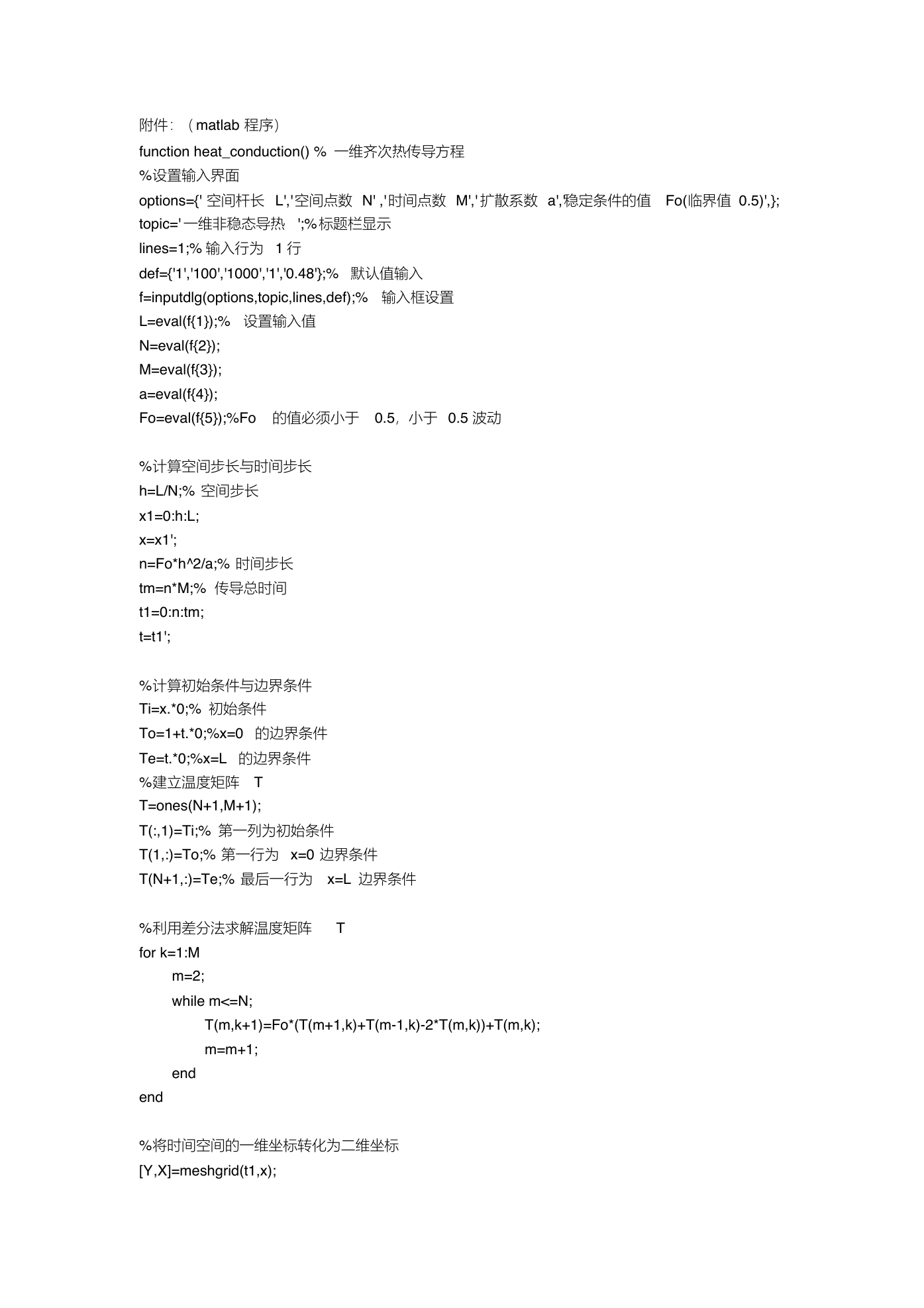

附件：（ matlab 程序）
function heat_conduction() % 一维齐次热传导方程
%设置输入界面
options={' 空间杆长 L',' 空间点数 N' ,' 时间点数 M',' 扩散系数 a','稳定条件的值 Fo(临界值 0.5)',};
topic=' 一维非稳态导热 ';%标题栏显示
lines=1;% 输入行为 1 行
def={'1','100','1000','1','0.48'};% 默认值输入
f=inputdlg(options,topic,lines,def);% 输入框设置
L=eval(f{1});% 设置输入值
N=eval(f{2});
M=eval(f{3});
a=eval(f{4});
Fo=eval(f{5});%Fo 的值必须小于 0.5，小于 0.5 波动
%计算空间步长与时间步长
h=L/N;% 空间步长
x1=0:h:L;
x=x1';
n=Fo*h^2/a;% 时间步长
tm=n*M;% 传导总时间
t1=0:n:tm;
t=t1';
%计算初始条件与边界条件
Ti=x.*0;% 初始条件
To=1+t.*0;%x=0 的边界条件
Te=t.*0;%x=L 的边界条件
%建立温度矩阵 T
T=ones(N+1,M+1);
T(:,1)=Ti;% 第一列为初始条件
T(1,:)=To;% 第一行为 x=0 边界条件
T(N+1,:)=Te;% 最后一行为 x=L 边界条件
%利用差分法求解温度矩阵 T
for k=1:M
m=2;
while m<=N;
T(m,k+1)=Fo*(T(m+1,k)+T(m-1,k)-2*T(m,k))+T(m,k);
m=m+1;
end
end
%将时间空间的一维坐标转化为二维坐标
[Y,X]=meshgrid(t1,x);
%根据温度矩阵 T 绘图
subplot(2,2,1);
mesh(X,Y,T);% 三维图绘制
view([1,-1,1]);% 调整视图角度
title(' 非稳态导热 ');%图像名称
xlabel(' 长度 x');%x 轴名称
ylabel(' 时间 t');%y 轴名称
zlabel(' 温度 T');%z 轴名称
subplot(2,2,2);
A=T(11,:);% 取矩阵第 11 列的值
plot(A,'r');% 二维曲线绘制
legend('A=0.1');% 显示函数名称
title('x=0.1 瞬态响应 ');
xlabel(' 时间 t');
ylabel(' 温度 T');
axis([0 1000 0 1]);% 坐标轴数值范围
subplot(2,2,3);
B=T(21,:);% 取矩阵第 21 列
plot(B,'k');
legend('B=0.2');
title('x=0.2 瞬态响应 ');
xlabel(' 时间 t');
ylabel(' 温度 T');
axis([0 1000 0 1]);
subplot(2,2,4);
C=T(41,:);% 取矩阵第 41 列
plot(A,'r');
hold on;% 多条曲线绘制
plot(B,'k');
plot(C);
hold off;
title(' 瞬态响应 ');
xlabel(' 时间 t');
ylabel(' 温度 T');
axis([0 1000 0 1]);
legend('A=0.1','B=0.2','C=0.4');
