請先閱讀本資訊

使用入門

步驟1：對電池組充電

在海外對電池組充電

步驟2：打開電源並設定日期和時間

變更語言設定

步驟3：準備錄製媒體

檢查錄製媒體設定

複製動畫和照片（HDR-CX560E/CX560VE/CX700E/CX700VE）

錄製/播放

錄製

使用GPS取得位置資訊（HDR-CX560VE/CX700VE）

選擇錄製模式

針對拍攝情況進行調整

在攝影機上播放

執行精彩場面播放

在電視機上播放影像

進階操作

刪除動畫與照片

用電腦儲存動畫與照片

將攝影機連接至電腦時可使用的實用功能（ Windows）

準備電腦（Windows）

使用Macintosh

啟動PMB（Picture Motion Browser）

上傳影像至網路服務

利用外部裝置儲存影像

選擇利用外部裝置儲存影像的方法

將影像儲存於外部媒體裝置

使用DVD寫入器、DVDirect Express製作光碟

利用DVDirect Express以外的DVD寫入器等，製作高清晰影像品質（HD）的光碟

利用燒錄器等製作標準清晰影像品質（ STD）的光碟

自訂攝影機

使用選單

自“Handycam”手冊取得詳細資訊

其他資訊

疑難排解

動畫的錄製時間/可拍攝照片的數量

預防措施

規格

快速參照

螢幕指示

部件與控制裝置

索引

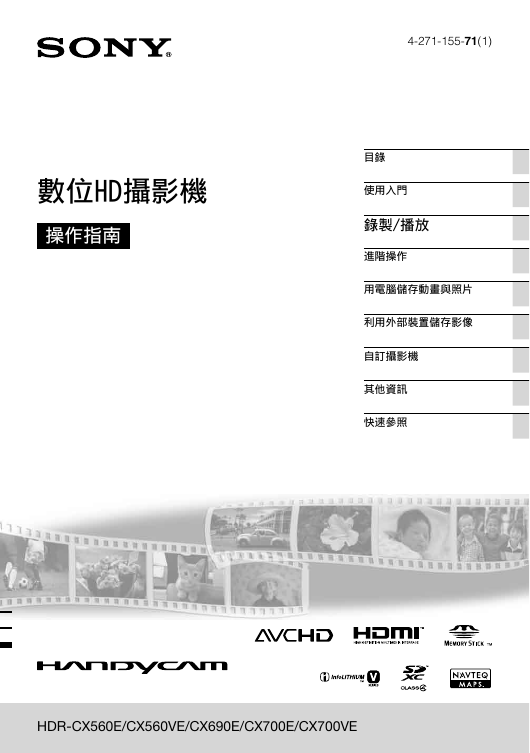

數位HD攝影機操作指南 4-271-155-71(1) 目錄使用入門錄製/播放進階操作用電腦儲存動畫與照片利用外部裝置儲存影像自訂攝影機其他資訊快速參照 HDR-CX560E/CX560VE/CX690E/CX700E/CX700VE

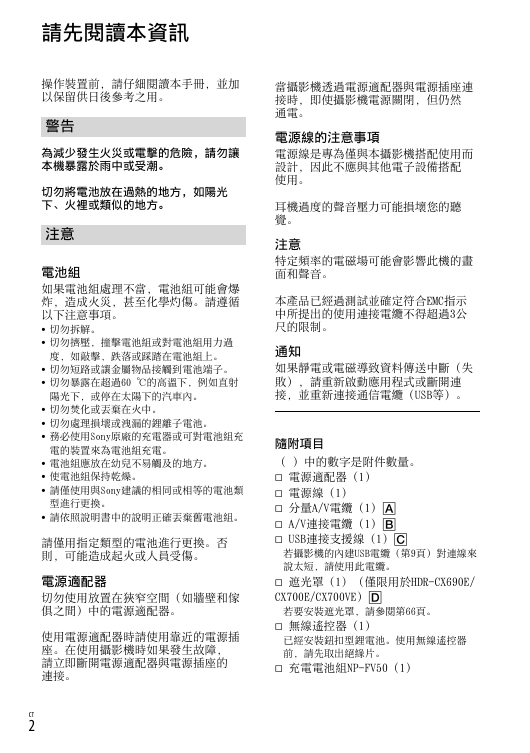

請先閱讀本資訊操作裝置前，請仔細閱讀本手冊，並加以保留供日後參考之用。警告為減少發⽣⽕災或電擊的危險，請勿讓本機暴露於⾬中或受潮。切勿將電池放在過熱的地⽅，如陽光下、⽕裡或類似的地⽅。注意電池組如果電池組處理不當，電池組可能會爆炸，造成⽕災，甚⾄化學灼傷。請遵循以下注意事項。   切勿拆解。切勿擠壓，撞擊電池組或對電池組用⼒過度，如敲擊，跌落或踩踏在電池組上。切勿短路或讓⾦屬物品接觸到電池端⼦。切勿暴露在超過60 ℃的⾼溫下，例如直射陽光下，或停在太陽下的汽⾞內。切勿焚化或丟棄在⽕中。切勿處理損壞或洩漏的鋰離⼦電池。務必使用Sony原廠的充電器或可對電池組充電的裝置來為電池組充電。電池組應放在幼兒不易觸及的地⽅。使電池組保持乾燥。請僅使用與Sony建議的相同或相等的電池類型進⾏更換。請依照說明書中的說明正確丟棄舊電池組。          請僅用指定類型的電池進⾏更換。否則，可能造成起⽕或⼈員受傷。電源適配器切勿使用放置在狹窄空間（如牆壁和傢俱之間）中的電源適配器。使用電源適配器時請使用靠近的電源插座。在使用攝影機時如果發⽣故障，請⽴即斷開電源適配器與電源插座的連接。 CT 當攝影機透過電源適配器與電源插座連接時，即使攝影機電源關閉，但仍然通電。電源線的注意事項電源線是專為僅與本攝影機搭配使用而設計，因此不應與其他電⼦設備搭配使用。⽿機過度的聲⾳壓⼒可能損壞您的聽覺。注意特定頻率的電磁場可能會影響此機的畫⾯和聲⾳。本產品已經過測試並確定符合EMC指⽰中所提出的使用連接電纜不得超過3公尺的限制。通知如果靜電或電磁導致資料傳送中斷（失敗），請重新啟動應用程式或斷開連接，並重新連接通信電纜（USB等）。隨附項目（）中的數字是附件數量。  電源適配器（1）  電源線（1）  分量A/V電纜（1）  A/V連接電纜（1）  USB連接支援線（1） 若攝影機的內建USB電纜（第9頁）對連線來說太短，請使用此電纜。  遮光罩（1）（僅限用於HDR-CX690E/ CX700E/CX700VE） 若要安裝遮光罩，請參閱第66頁。  無線遙控器（1）已經安裝鈕扣型鋰電池。使用無線遙控器前，請先取出絕緣片。  充電電池組NP-FV50（1）

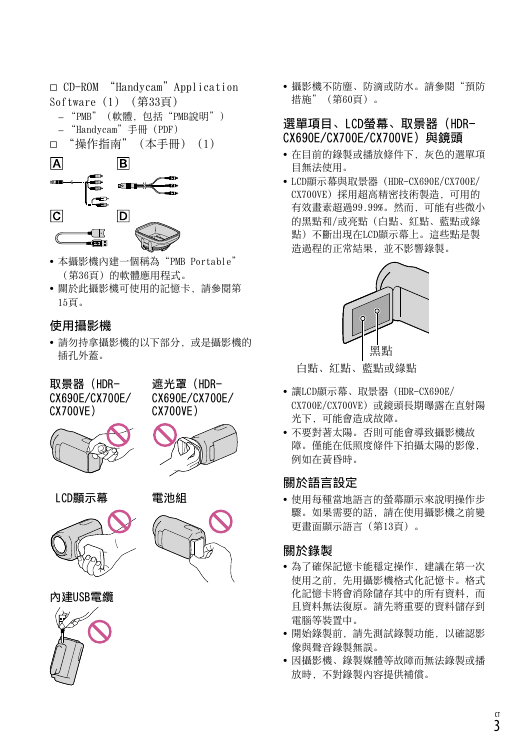

 CD-ROM “Handycam”Application Software（1）（第33頁）   “PMB”（軟體，包括“PMB說明”） “Handycam”手冊（PDF）  “操作指南”（本手冊）（1）   本攝影機內建一個稱為“PMB Portable” （第36頁）的軟體應用程式。關於此攝影機可使用的記憶卡，請參閱第 15頁。使用攝影機  請勿持拿攝影機的以下部分，或是攝影機的插孔外蓋。取景器（HDR- CX690E/CX700E/ CX700VE）遮光罩（HDR- CX690E/CX700E/ CX700VE） LCD顯示幕電池組內建USB電纜  攝影機不防塵、防滴或防水。請參閱“預防措施”（第60頁）。  選單項目、LCD螢幕、取景器（HDR- CX690E/CX700E/CX700VE）與鏡頭  在目前的錄製或播放條件下，灰色的選單項目無法使用。 LCD顯⽰幕與取景器（HDR-CX690E/CX700E/ CX700VE）採用超⾼精密技術製造，可用的有效畫素超過99.99%。然而，可能有些微小的黑點和/或亮點（白點、紅點、藍點或綠點）不斷出現在LCD顯⽰幕上。這些點是製造過程的正常結果，並不影響錄製。黑點白點、紅點、藍點或綠點   讓LCD顯⽰幕、取景器（HDR-CX690E/ CX700E/CX700VE）或鏡頭長期曝露在直射陽光下，可能會造成故障。不要對著太陽。否則可能會導致攝影機故障。僅能在低照度條件下拍攝太陽的影像，例如在黃昏時。關於語言設定  使用每種當地語言的螢幕顯⽰來說明操作步驟。如果需要的話，請在使用攝影機之前變更畫⾯顯⽰語言（第13頁）。關於錄製  為了確保記憶卡能穩定操作，建議在第一次使用之前，先用攝影機格式化記憶卡。格式化記憶卡將會消除儲存其中的所有資料，而且資料無法復原。請先將重要的資料儲存到電腦等裝置中。開始錄製前，請先測試錄製功能，以確認影像與聲⾳錄製無誤。因攝影機、錄製媒體等故障而無法錄製或播放時，不對錄製內容提供補償。   CT

   電視機彩色系統視國家/地區而異。若要在電視機上觀看錄製的內容，您需要有PAL制式系統的電視機。電視節目、電影、錄影帶與其他資料可能具有版權。對這類資料進⾏未經授權的錄製可能違反版權法。使用本攝影機時，請遵照當地法規。攝影機/電池組溫度的注意事項  攝影機或電池組溫度過⾼或過低時，可能無法錄製或播放，因為攝影機會在這類情況下啟動保護功能。這時，指⽰會出現在 LCD顯⽰幕或取景器（HDR-CX690E/CX700E/ CX700VE）上。播放注意事項  您可能無法使用其他裝置來正常播放以本攝影機錄製的影像。而且，您也可能無法使用本攝影機來正常播放以其他裝置錄製的影像。您無法在其他製造商的AV設備上，播放錄製於SD記憶卡的標準（STD）影像品質動畫。  以HD影像品質（高清晰）錄製的DVD媒體  以⾼清晰影像品質（HD）錄製的DVD媒體，可以使用與AVCHD標準相容的裝置播放。您無法以DVD播放機/燒錄器播放以⾼清晰影像品質（HD）錄製的光碟，因為其與AVCHD格式不相容。如果您將以AVCHD格式（⾼清晰影像品質（HD））錄製的光碟插入DVD播放機/燒錄器，可能無法退出光碟。儲存所有錄製的影像資料  若要避免影像資料遺失，請定期將所有錄製的影像儲存到外部媒體。若要將影像儲存在電腦上，請參閱第32頁，若要將影像儲存在外接裝置上，則請參閱第38頁。可用來儲存影像的光碟或媒體類型取決於錄製影像時所選的［拍攝模式］。以［50p 質量］錄製的動畫可使用外部媒體儲存（第40頁）。以［最⾼品質］錄製的動畫可儲存於外部媒體或Blu-ray光碟中。  電池組/電源適配器的注意事項  關閉攝影機開關後，務必取出電池組或拔出電源適配器。請同時握住攝影機和DC插頭，然後將電源適配器從攝影機上拔下。  CT    當攝影機連接至電腦或附件時  請勿試圖使用電腦來格式化攝影機的錄製媒體。否則攝影機可能無法正確運作。使用通訊電纜將攝影機連接⾄其他設備時，請確保將連接接頭以正確的⽅向插入。強⾏將插頭推入端⼦將會損壞端⼦，並可能導致攝影機故障。當攝影機透過USB連線連接到其他裝置，而且攝影機電源開啟時，請勿關閉LCD螢幕。否則已錄製的影像資料可能會遺失。   如果無法錄製/播放影像，請執行［格式化］  如果長時間重複錄製/刪除影像，錄製媒體上可能會產⽣資料碎片。無法儲存或錄製影像。在這種情況下，請先將影像儲存在某種外部媒體類型上，然後透過輕觸（ MENU）［設定］［（媒體設定）］［格式化］所需的媒體（HDR- CX560E/CX560VE/CX700E/CX700VE） ，來執⾏［格式化］。  選購附件注意事項   建議您使用品質優異的Sony附件。有些國家/地區可能沒有供應Sony優質附件。關於本手冊、圖解和螢幕顯示  本手冊中使用的範例影像是以數位相機擷取作為圖解說明，可能與攝影機實際顯⽰的影像和螢幕指⽰不同。此外，攝影機的圖解和其螢幕指⽰也被誇大或簡化以增進理解。在本手冊中，內建記憶體（HDR-CX560E/ CX560VE/CX700E/CX700VE）和記憶卡稱為“錄製媒體”。在本手冊中，以⾼清晰品質影像（HD）錄製的DVD光碟均稱為AVCHD錄製光碟。攝影機與附件的設計和規格若有變更，恕不另⾏通知。

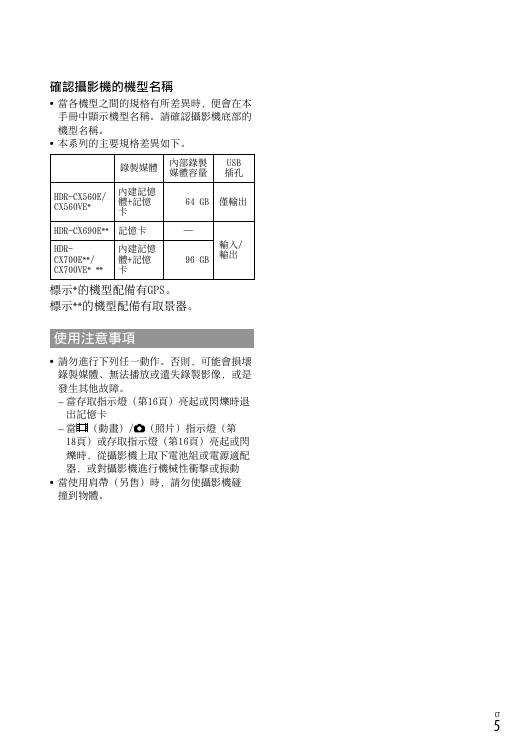

確認攝影機的機型名稱  當各機型之間的規格有所差異時，便會在本手冊中顯⽰機型名稱。請確認攝影機底部的機型名稱。本系列的主要規格差異如下。  錄製媒體內部錄製媒體容量 USB 插孔 HDR-CX560E/ CX560VE* 內建記憶體+記憶卡 64 GB 僅輸出 HDR-CX690E** 記憶卡 — HDR- CX700E**/ CX700VE* ** 內建記憶體+記憶卡輸入/ 輸出 96 GB 標⽰*的機型配備有GPS。標⽰**的機型配備有取景器。使用注意事項   請勿進⾏下列任一動作。否則，可能會損壞錄製媒體、無法播放或遺失錄製影像，或是發⽣其他故障。  當存取指⽰燈（第16頁）亮起或閃爍時退出記憶卡當（動畫）/ （照片）指⽰燈（第 18頁）或存取指⽰燈（第16頁）亮起或閃爍時，從攝影機上取下電池組或電源適配器，或對攝影機進⾏機械性衝擊或振動當使用肩帶（另售）時，請勿使攝影機碰撞到物體。  CT

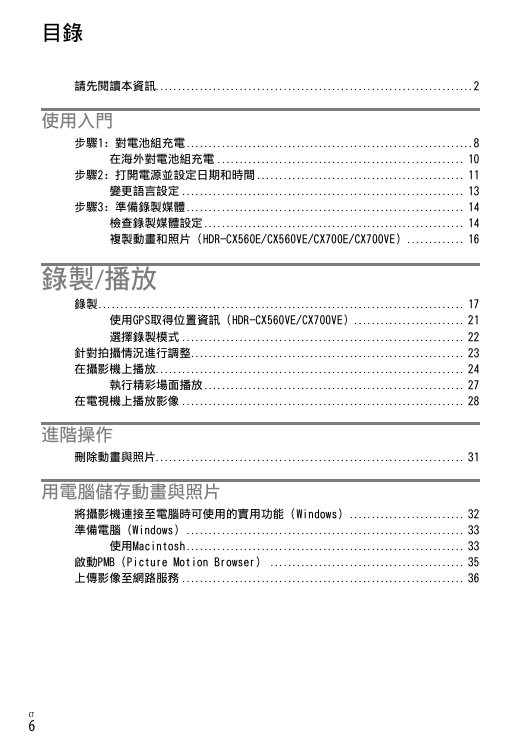

目錄目錄請先閱讀本資訊. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 使用入門步驟1：對電池組充電.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 在海外對電池組充電.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 步驟2：打開電源並設定日期和時間.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 變更語言設定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 步驟3：準備錄製媒體.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 檢查錄製媒體設定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 複製動畫和照片（HDR-CX560E/CX560VE/CX700E/CX700VE）.. . . . . . . . . . . . . 16 錄製/播放錄製.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 使用GPS取得位置資訊（HDR-CX560VE/CX700VE）. . . . . . . . . . . . . . . . . . . . . . . . . 21 選擇錄製模式.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 針對拍攝情況進行調整.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 在攝影機上播放. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 執行精彩場面播放.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 在電視機上播放影像.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 進階操作刪除動畫與照片. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 用電腦儲存動畫與照片將攝影機連接至電腦時可使用的實用功能（ Windows）.. . . . . . . . . . . . . . . . . . . . . . . . . . 32 準備電腦（Windows）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 使用Macintosh.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 啟動PMB（Picture Motion Browser）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 上傳影像至網路服務.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 CT

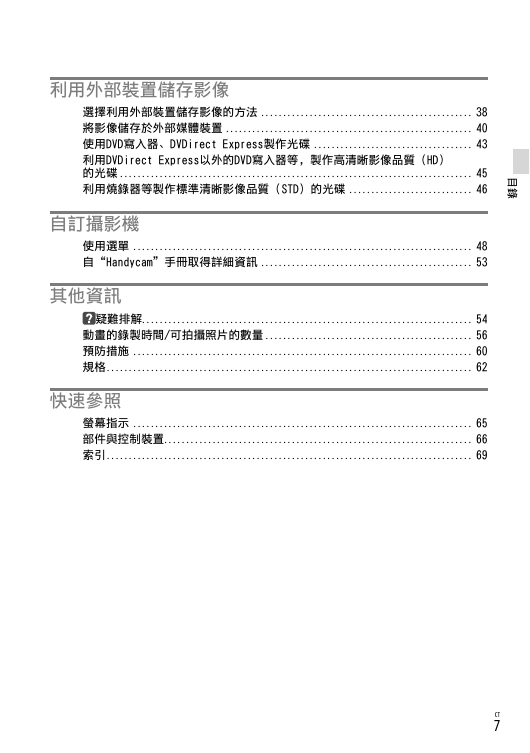

利用外部裝置儲存影像選擇利用外部裝置儲存影像的⽅法.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 將影像儲存於外部媒體裝置.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 使用DVD寫入器、DVDirect Express製作光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 利用DVDirect Express以外的DVD寫入器等，製作高清晰影像品質（HD）的光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 利用燒錄器等製作標準清晰影像品質（ STD）的光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 目錄自訂攝影機使用選單.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 自“Handycam”手冊取得詳細資訊.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 其他資訊疑難排解.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 動畫的錄製時間/可拍攝照片的數量.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 預防措施.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 規格.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 快速參照螢幕指示.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 部件與控制裝置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 索引.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 CT

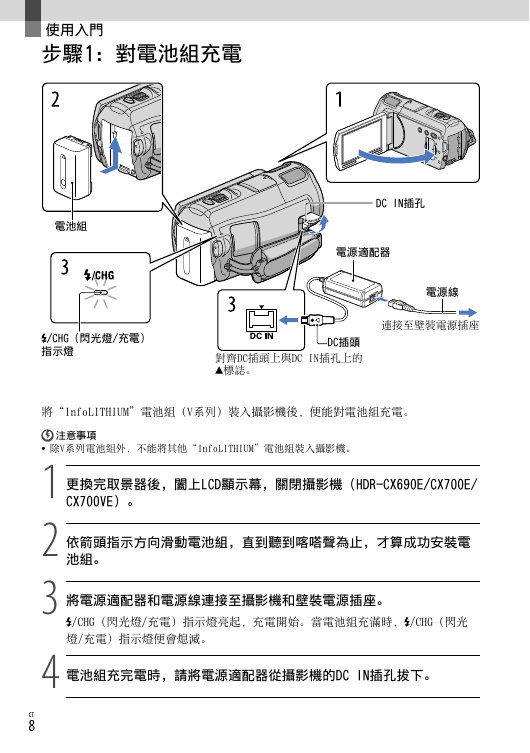

使用入門步驟1：對電池組充電電池組 DC IN插孔電源適配器電源線連接⾄壁裝電源插座 /CHG（閃光燈/充電）指示燈 DC插頭對齊DC插頭上與DC IN插孔上的 標誌。將“InfoLITHIUM”電池組（V系列）裝入攝影機後，便能對電池組充電。注意事項除V系列電池組外，不能將其他“InfoLITHIUM”電池組裝入攝影機。更換完取景器後，闔上LCD顯示幕，關閉攝影機（HDR-CX690E/CX700E/ CX700VE）。   1 2 3 4 CT 依箭頭指示⽅向滑動電池組，直到聽到喀嗒聲為止，才算成功安裝電池組。將電源適配器和電源線連接至攝影機和壁裝電源插座。 /CHG（閃光燈/充電）指⽰燈亮起，充電開始。當電池組充滿時， /CHG（閃光燈/充電）指⽰燈便會熄滅。電池組充完電時，請將電源適配器從攝影機的DC IN插孔拔下。
