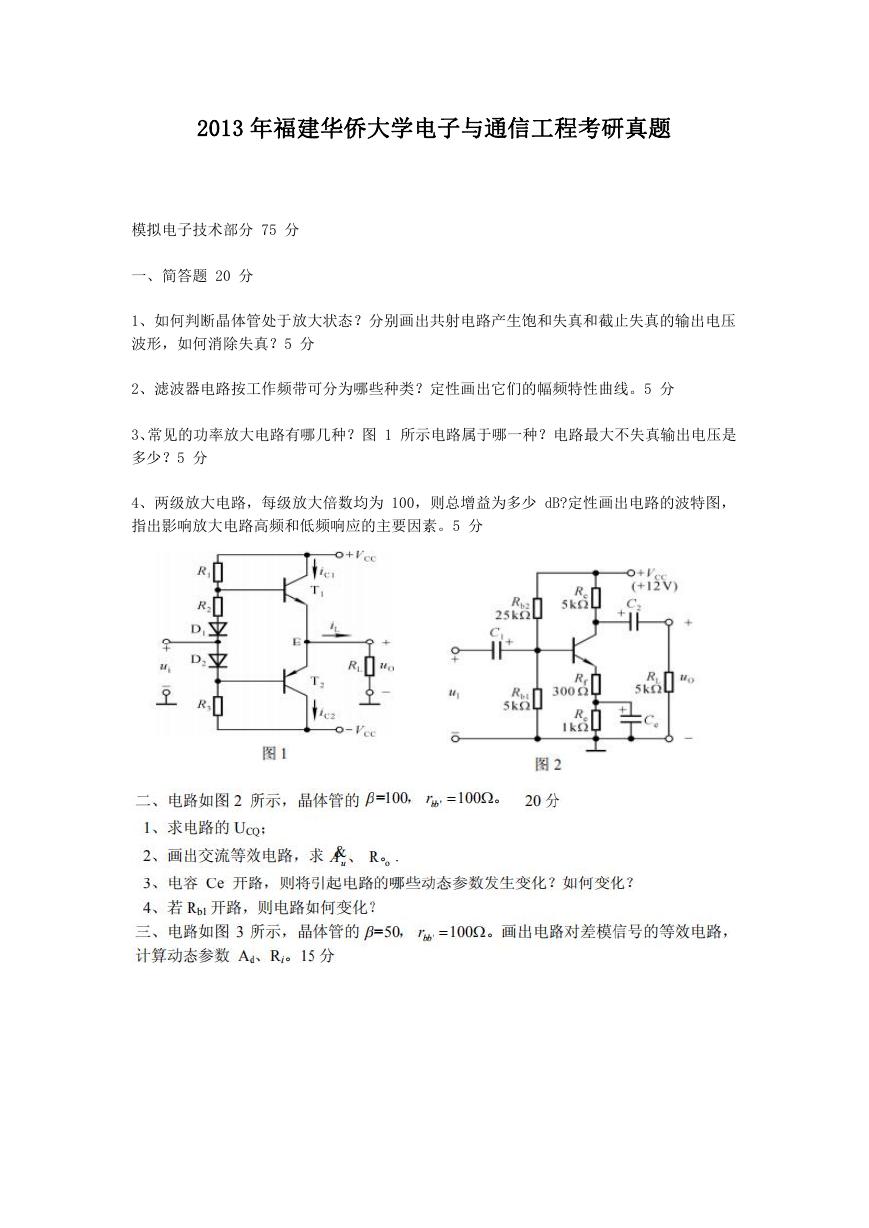

2013 年福建华侨大学电子与通信工程考研真题模拟电子技术部分 75 分一、简答题 20 分 1、如何判断晶体管处于放大状态？分别画出共射电路产生饱和失真和截止失真的输出电压波形，如何消除失真？5 分 2、滤波器电路按工作频带可分为哪些种类？定性画出它们的幅频特性曲线。5 分 3、常见的功率放大电路有哪几种？图 1 所示电路属于哪一种？电路最大不失真输出电压是多少？5 分 4、两级放大电路，每级放大倍数均为 100，则总增益为多少 dB?定性画出电路的波特图，指出影响放大电路高频和低频响应的主要因素。5 分

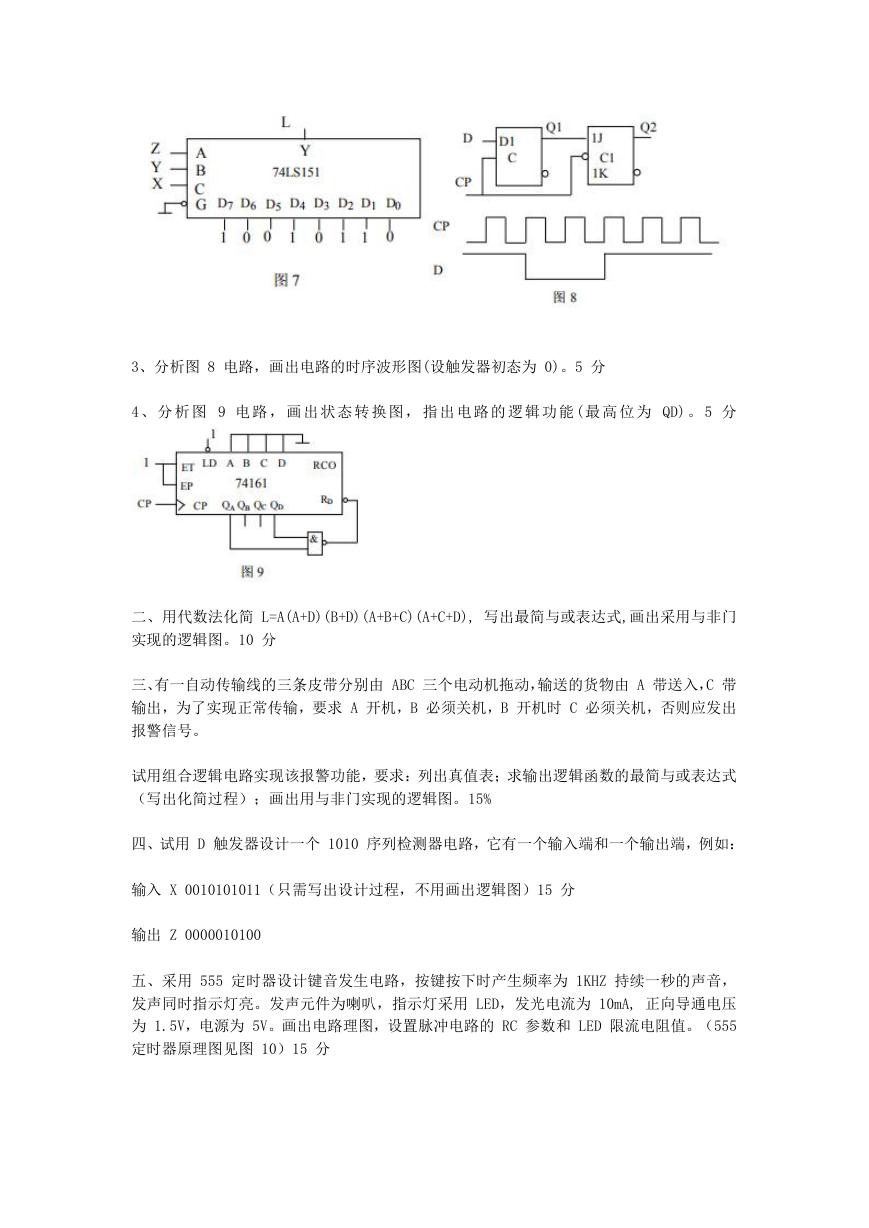

五、分析图 5 所示电路，哪些是直流负反馈？指出电路的交流反馈组态，求解在深度负反馈条件下电路的电压放大倍数。10 分数字电子技术部分 75 分一、分析题 20 分 1、试分析题图 6 所示各电路的逻辑功能，写出 Y1~Y3 的逻辑表达式。5% 2、分析图 7 电路，写出输出逻辑函数 L 的逻辑表达式。5 分

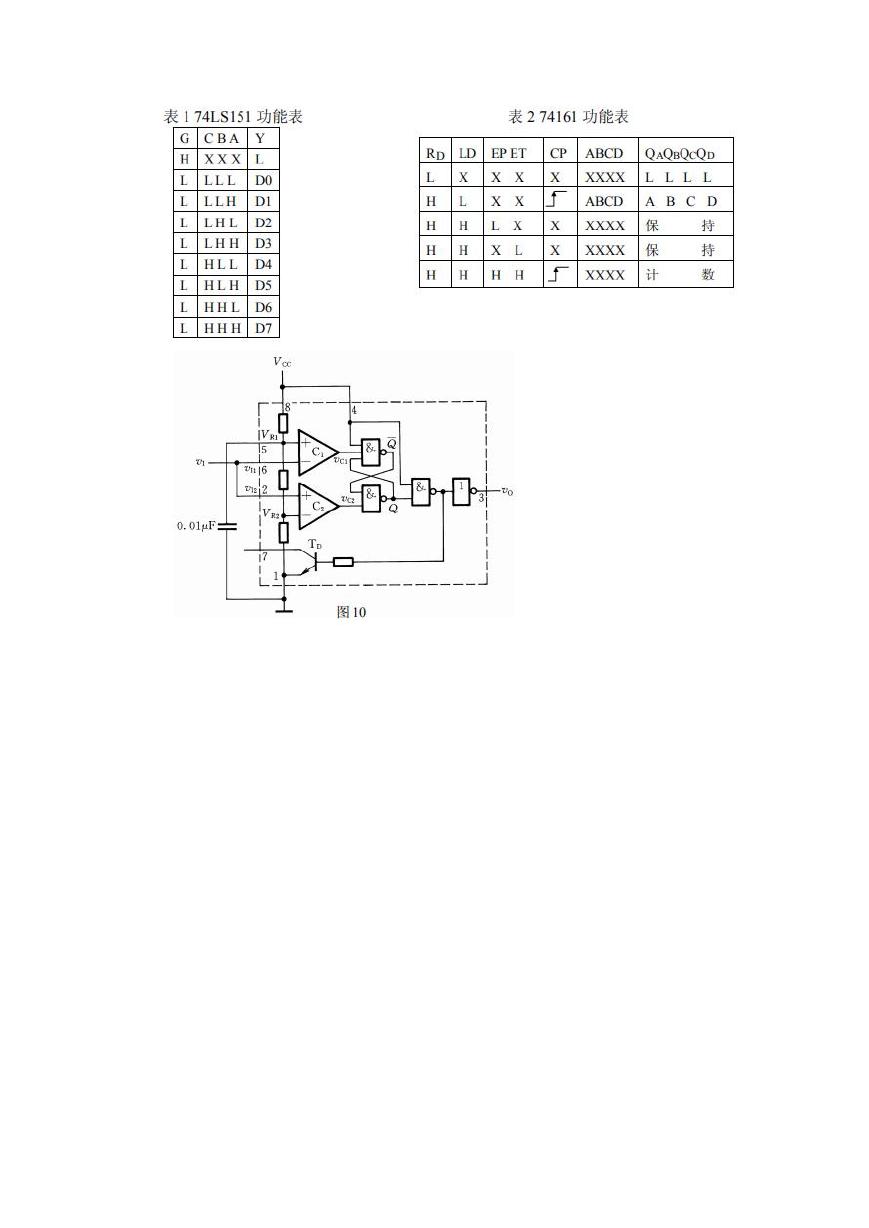

3、分析图 8 电路，画出电路的时序波形图(设触发器初态为 0)。5 分 4 、分析图 9 电路，画出状态转换图，指出电路的逻辑功能 ( 最高位为 QD) 。 5 分二、用代数法化简 L=A(A+D)(B+D)(A+B+C)(A+C+D), 写出最简与或表达式,画出采用与非门实现的逻辑图。10 分三、有一自动传输线的三条皮带分别由 ABC 三个电动机拖动，输送的货物由 A 带送入，C 带输出，为了实现正常传输，要求 A 开机，B 必须关机，B 开机时 C 必须关机，否则应发出报警信号。试用组合逻辑电路实现该报警功能，要求：列出真值表；求输出逻辑函数的最简与或表达式（写出化简过程）；画出用与非门实现的逻辑图。15% 四、试用 D 触发器设计一个 1010 序列检测器电路，它有一个输入端和一个输出端，例如：输入 X 0010101011（只需写出设计过程，不用画出逻辑图）15 分输出 Z 0000010100 五、采用 555 定时器设计键音发生电路，按键按下时产生频率为 1KHZ 持续一秒的声音，发声同时指示灯亮。发声元件为喇叭，指示灯采用 LED，发光电流为 10mA, 正向导通电压为 1.5V，电源为 5V。画出电路理图，设置脉冲电路的 RC 参数和 LED 限流电阻值。（555 定时器原理图见图 10）15 分
