8. 3 级维修
8-1. 组件布局
PBA(正面)
ANT2006
射频 Sub1 侧面触点
ANT3003
BT/WIFI 第一天线触点
ANT3004
WIFI 第二天线触点
SOC7000
数字转换器连接器
SOC9003
音量键连接器
ANT6002、ANT6003
MST 天线触点
ANT3005、ANT3006
NFC 天线触点
ANT6004、ANT6005
WPC 天线触点
LED6000
摄像头闪光灯
SOC9002
Proxy/SVCLED/IRLED 连接器
U9007
心率传感器
SOC7001
听筒连接器
U3018
气压计传感器
RFS1000
LB 主天线插座
RFS1002
MB/HB 主天线插座
ANT2005
HB/MB 副天线触点
ANT2000、ANT2003
接地触点
GA9001
接地触点
ANT6000
电机触点
ANT6001
电机触点
U7004
语音唤醒 IC
U7002
编解码器
SOC9001
下部副 FPCB 连接器
PBA(背面)
ANT2001,ANT2002
LB/MB 副天线触点
MIC7000
第二麦克风
ANT2004
HB/MB 副天线触点
HEA8001
IRIS 摄像头连接器
HEA8002
VT 摄像头连接器
U3013
6 轴传感器
SOC6000
电池连接器
SOC8001
UB 连接器
U6011
无线充电器 IC
SOC6001
电源键连接器
U8005
显示屏 PMIC
U6001
摄像头 PMIC
U4003
GPIO 扩展器
U2001
收发器 IC
U3002
调频收音机
ANT7000、ANT7001
扬声器触点
SOC3000
指纹连接器
ANT3002
BT/WIFI 第一天线触点
U3016
磁传感器
ANT3001
BT/WIFI 第一天线触点
ANT3007
接地触点
GA9002
接地触点
GA9004
接地触点
SIM9000
SIM/TFLASH 卡槽
HEA8000
主摄像头连接器
GA9005
接地触点
U6010
双路径充电器
UME5000
存储器
U7001
扬声器放大器
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-1
8. 3 级维修
8-3. 故障排除流程图
示波器
数字万用表
电源供应器
+字螺丝刀,ESD 安全镊子
8960 和频谱仪
焊接烙铁
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-2
否
是
否
否
否
8. 3 级维修
8-4-1.开机
手机不能开机。
是
检查电池电压。
电池电压是否大于 3.8V?
是
开机并检查开机声音或振动电机。声音或振
动是否正常?
否
当按下电源键时,检查 R6027 电压水平。是否
为高电压?
是
检查
AP_PS_HOLD=1.8V 的信号
是
检查 OSC6000 时钟频率是否为 19.2Mhz?
是
检查初始化操作
是
结束
连接充电器给电池充电。
如果电压水平过低(低于 3.0V),则
更换电池。
更换前部-液晶显示屏组件。
更换电源键 FPCB。
检查 U6005 的输出电压
L6004 > 0.8V、L6005 > 0.85V、
L6006 > 1.3V、L6007 > 1.8V、
L6008 > 2.15V、L6009 > 0.8V、
L6010 > 1.0V、L6011 > 0.85V、
L6012 > 0.8V、L6013 > 0.8V、
L6014 > 0.8V、L6015 > 1.15V
如果输出电压异常,则更换 U6005。
※各电压水平存在±10%的幅度。
更换 OSC6000。
※ 测试条件(示波器设置)
: 20.0us.div(时间分割)
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-3
8. 3 级维修
异常
初始化失败
是
重新将最新软件下载至手机中。
异常
重新检查"开机"
故障排除流程
正常
更换 UCP500
异常
更换 PBA
是
结束
检查 OSC6000(断裂、打开等问题)
检查 U6005(断裂、打开等问题)
检查 U6007(断裂、打开等问题
8-4-2 初始化
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-4
CP : N9300XXXX
检查射频同轴电缆的连接情况
否
否
将 U6005 更换为 C6072
将 U6007 更换为 C6084
更换 OSC6000
8. 3 级维修

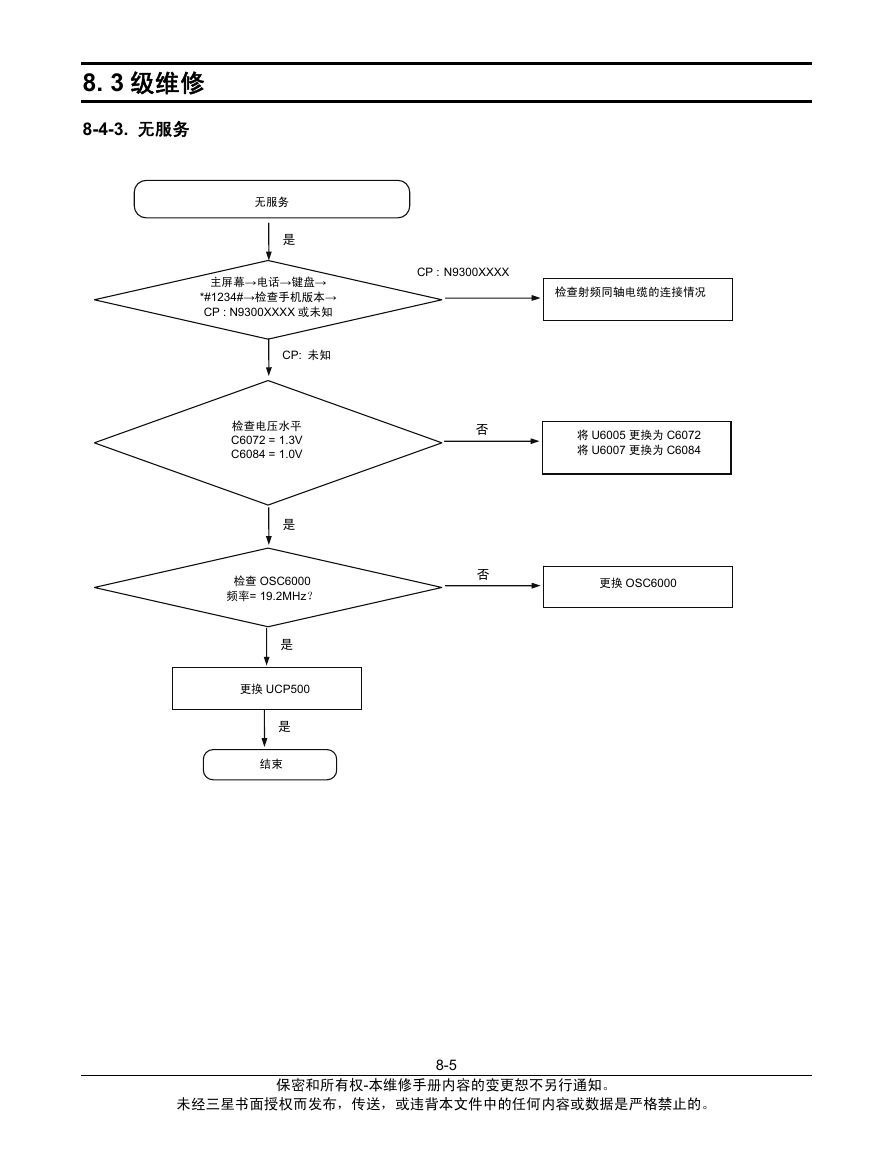

8-4-3. 无服务
无服务
是
主屏幕→电话→键盘→
*#1234#→检查手机版本→
CP : N9300XXXX 或未知
CP: 未知
检查电压水平
C6072 = 1.3V
C6084 = 1.0V
是
检查 OSC6000
频率= 19.2MHz?
是
更换 UCP500
是
结束
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-5
插入 SIM 卡
是
SIM 卡槽是否正常?
是
8. 3 级维修
8-4-4. SIM 部分
检查 SIM 电压
(C9035、c9037)= 1.8V
3.0V?
是
检查 SIM RST/IO/CLK。
(ZD9020、ZD9029、ZD9021 ZD9022、
ZD9023、ZD9024)无信号?
否
否
更换 SIM 卡槽
更换为新的 SIM 卡。
更换 SIM 卡后,如果仍不能运行,则检
查 U6005、U3020(断裂等问题)
否
检查 UCP500(断裂等问题)
是
结束
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-6
8. 3 级维修
8-4-5. T-Flash 部分
插入 T-Flash 卡
是
SIM 卡槽是否正常?
是
检查 T-Flash 电压
(C9040)= 3.0V?
是
否
否
更换 SIM 卡槽
更换为新的 T-Flash 卡。
更换 T-Flash 卡后,如果仍不能运行,则
检查 U9004(断裂等问题)
检查 T-Flash CMD /Data/CLK。
(ZD9013、ZD9012、ZD9011、ZD9010、
ZD9009)无信号?
否
检查 UCP500(断裂等问题)
是
结束
保密和所有权-本维修手册内容的变更恕不另行通知。
未经三星书面授权而发布,传送,或违背本文件中的任何内容或数据是严格禁止的。
8-7
否
否
重新连接 TA 或 USB
重新焊接或更换 U6012 和 U6010
8. 3 级维修

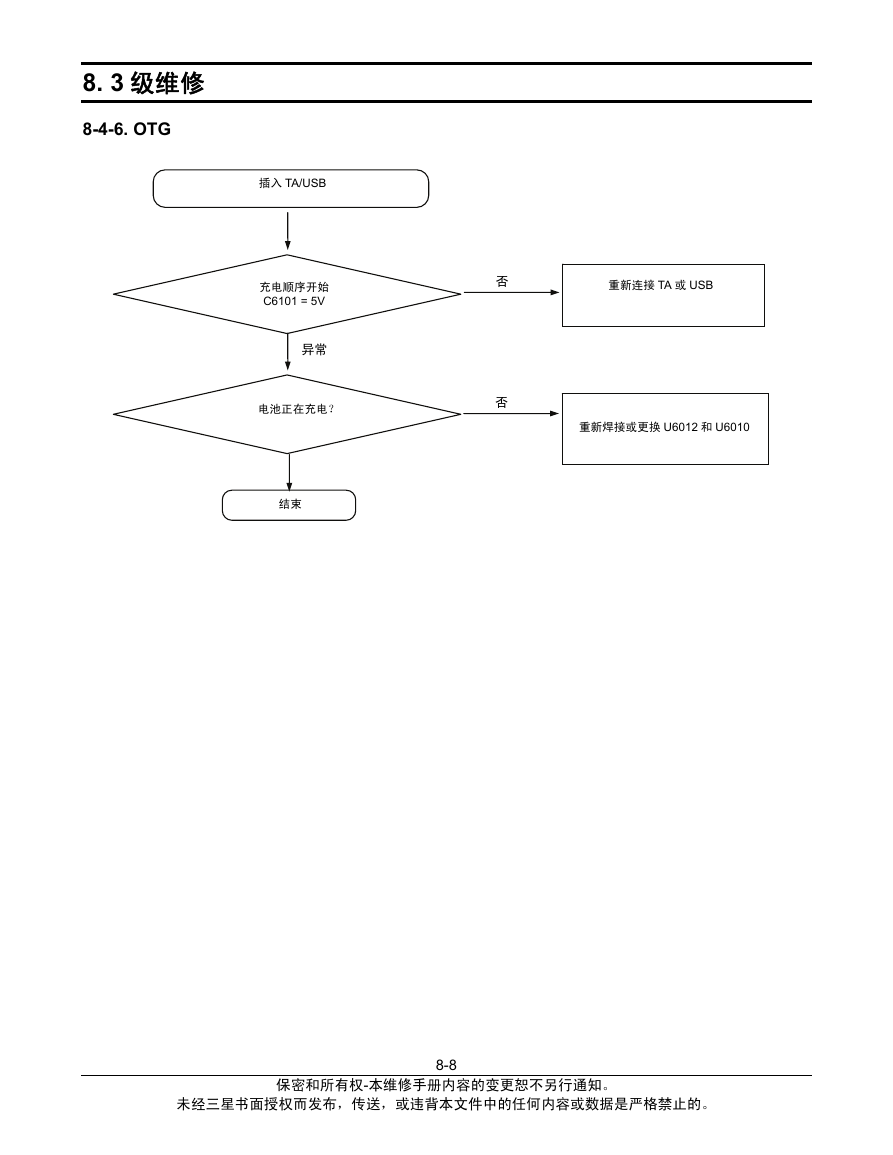

8-4-6. OTG
插入 TA/USB
充电顺序开始
C6101 = 5V
异常
电池正在充电?
结束
