计算机与信息学院《数字逻辑》课程设计报告专业班级学生姓名及学号课程教学班号任课教师实验指导教师实验地点 20 ~20 学年第学期

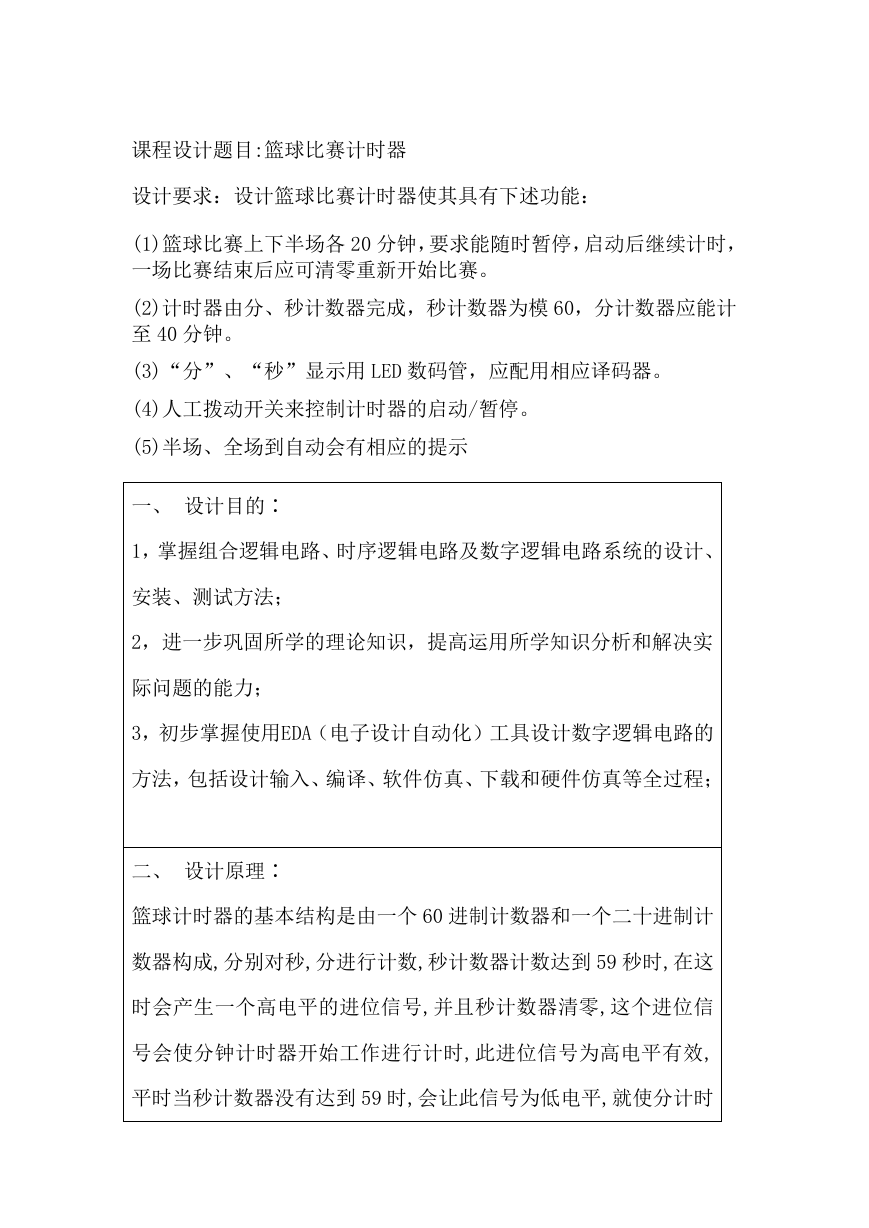

课程设计题目:篮球比赛计时器设计要求：设计篮球比赛计时器使其具有下述功能： (1)篮球比赛上下半场各 20 分钟，要求能随时暂停，启动后继续计时，一场比赛结束后应可清零重新开始比赛。 (2)计时器由分、秒计数器完成，秒计数器为模 60，分计数器应能计至 40 分钟。 (3)“分”、“秒”显示用 LED 数码管，应配用相应译码器。 (4)人工拨动开关来控制计时器的启动/暂停。 (5)半场、全场到自动会有相应的提示一、设计目的∶ 1，掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法； 2，进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力； 3，初步掌握使用EDA（电子设计自动化）工具设计数字逻辑电路的方法，包括设计输入、编译、软件仿真、下载和硬件仿真等全过程；二、设计原理∶ 篮球计时器的基本结构是由一个 60 进制计数器和一个二十进制计数器构成,分别对秒,分进行计数,秒计数器计数达到 59 秒时,在这时会产生一个高电平的进位信号,并且秒计数器清零,这个进位信号会使分钟计时器开始工作进行计时,此进位信号为高电平有效, 平时当秒计数器没有达到 59 时,会让此信号为低电平,就使分计时

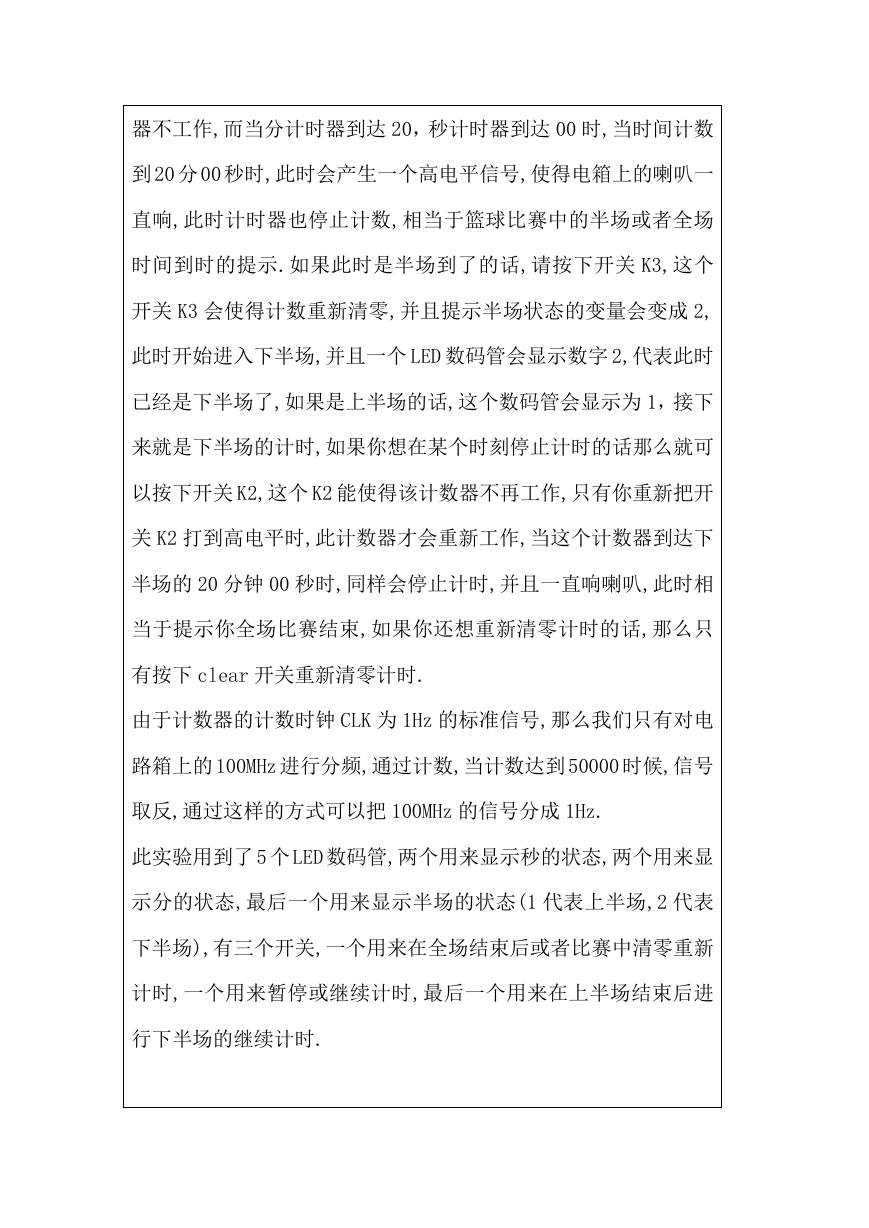

器不工作,而当分计时器到达 20，秒计时器到达 00 时,当时间计数到 20 分 00 秒时,此时会产生一个高电平信号,使得电箱上的喇叭一直响,此时计时器也停止计数,相当于篮球比赛中的半场或者全场时间到时的提示.如果此时是半场到了的话,请按下开关 K3,这个开关 K3 会使得计数重新清零,并且提示半场状态的变量会变成 2, 此时开始进入下半场,并且一个 LED 数码管会显示数字 2,代表此时已经是下半场了,如果是上半场的话,这个数码管会显示为 1，接下来就是下半场的计时,如果你想在某个时刻停止计时的话那么就可以按下开关 K2,这个 K2 能使得该计数器不再工作,只有你重新把开关 K2 打到高电平时,此计数器才会重新工作,当这个计数器到达下半场的 20 分钟 00 秒时,同样会停止计时,并且一直响喇叭,此时相当于提示你全场比赛结束,如果你还想重新清零计时的话,那么只有按下 clear 开关重新清零计时. 由于计数器的计数时钟 CLK 为 1Hz 的标准信号,那么我们只有对电路箱上的 100MHz 进行分频,通过计数,当计数达到 50000 时候,信号取反,通过这样的方式可以把 100MHz 的信号分成 1Hz. 此实验用到了 5 个 LED 数码管,两个用来显示秒的状态,两个用来显示分的状态,最后一个用来显示半场的状态(1 代表上半场,2 代表下半场),有三个开关,一个用来在全场结束后或者比赛中清零重新计时,一个用来暂停或继续计时,最后一个用来在上半场结束后进行下半场的继续计时.

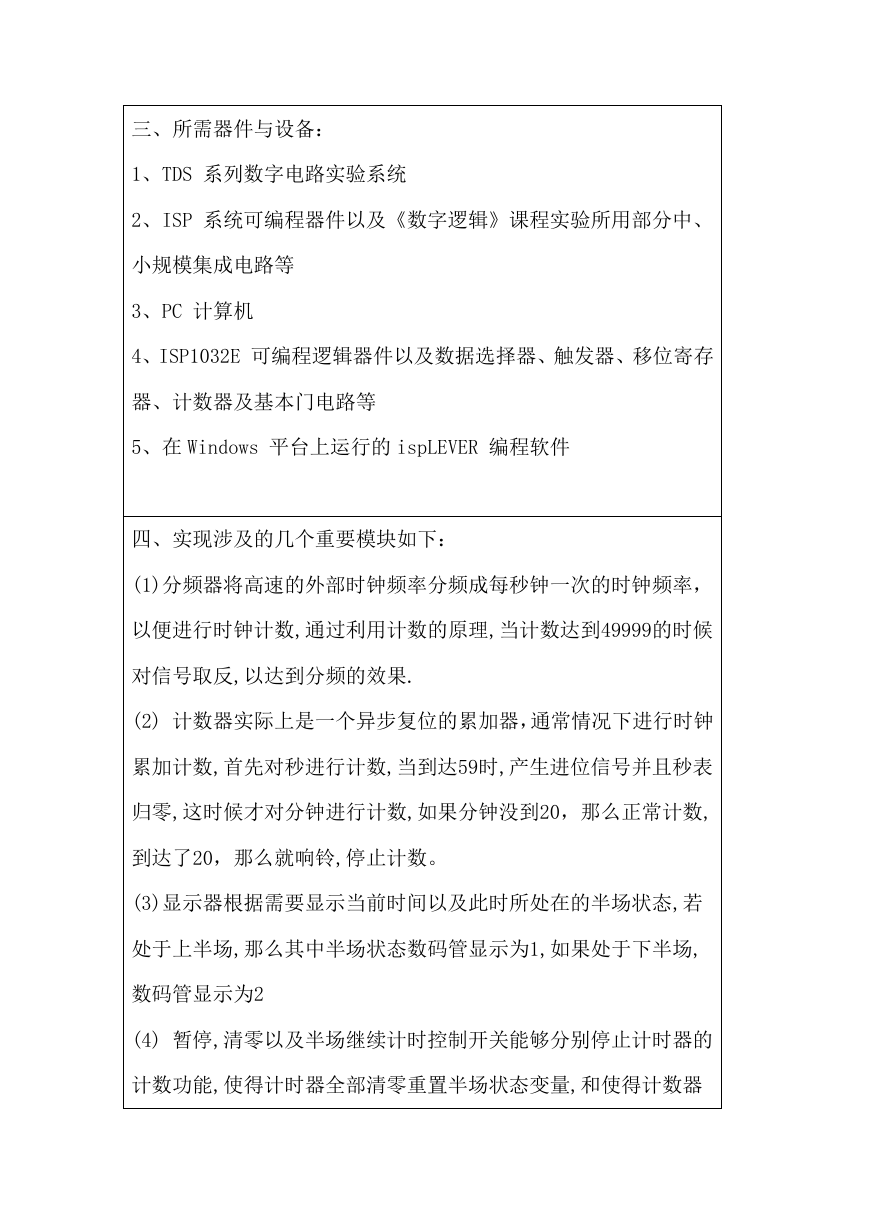

三、所需器件与设备： 1、TDS 系列数字电路实验系统 2、ISP 系统可编程器件以及《数字逻辑》课程实验所用部分中、小规模集成电路等 3、PC 计算机 4、ISP1032E 可编程逻辑器件以及数据选择器、触发器、移位寄存器、计数器及基本门电路等 5、在 Windows 平台上运行的 ispLEVER 编程软件四、实现涉及的几个重要模块如下： (1)分频器将高速的外部时钟频率分频成每秒钟一次的时钟频率，以便进行时钟计数,通过利用计数的原理,当计数达到49999的时候对信号取反,以达到分频的效果. (2) 计数器实际上是一个异步复位的累加器，通常情况下进行时钟累加计数,首先对秒进行计数,当到达59时,产生进位信号并且秒表归零,这时候才对分钟进行计数,如果分钟没到20，那么正常计数, 到达了20，那么就响铃,停止计数。 (3)显示器根据需要显示当前时间以及此时所处在的半场状态,若处于上半场,那么其中半场状态数码管显示为1,如果处于下半场, 数码管显示为2 (4) 暂停,清零以及半场继续计时控制开关能够分别停止计时器的计数功能,使得计时器全部清零重置半场状态变量,和使得计数器

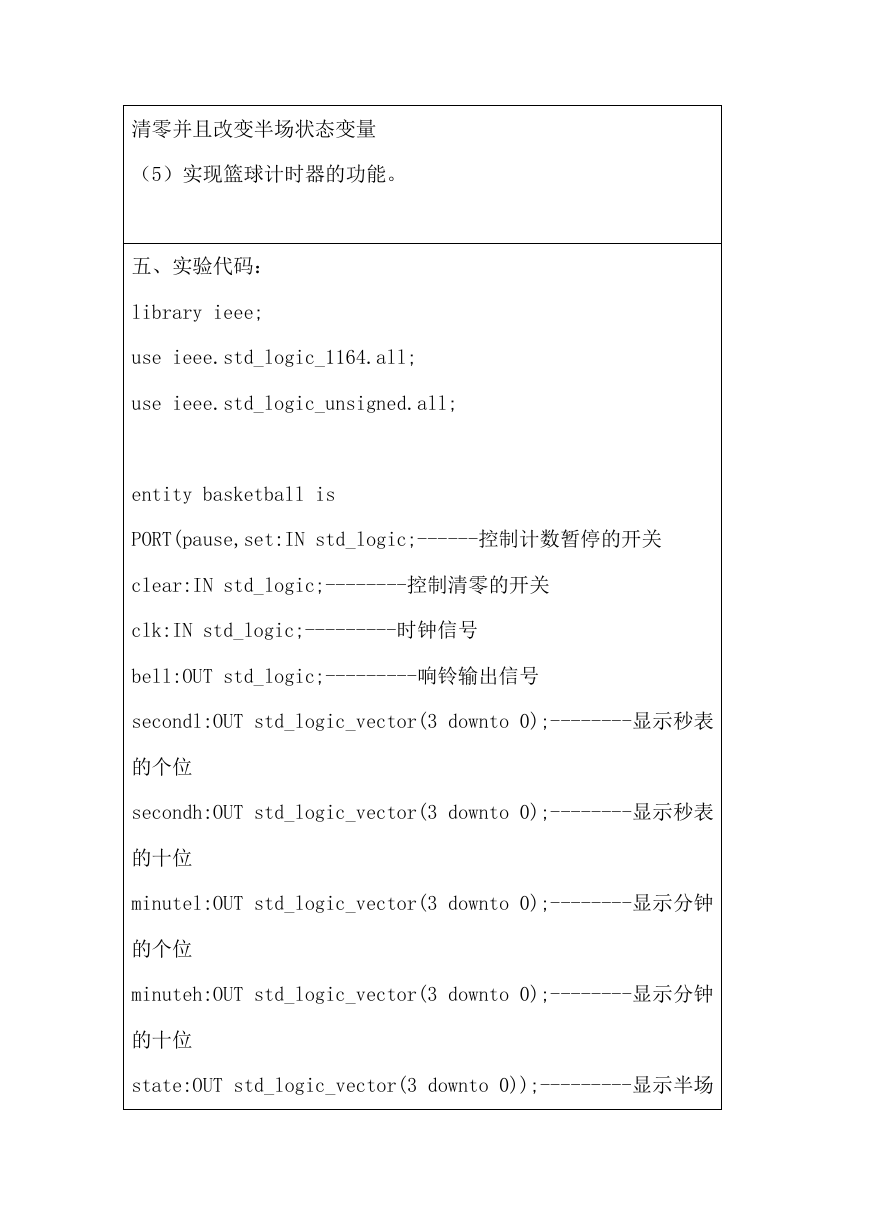

清零并且改变半场状态变量（5）实现篮球计时器的功能。五、实验代码： library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity basketball is PORT(pause,set:IN std_logic;------控制计数暂停的开关 clear:IN std_logic;--------控制清零的开关 clk:IN std_logic;---------时钟信号 bell:OUT std_logic;---------响铃输出信号 secondl:OUT std_logic_vector(3 downto 0);--------显示秒表的个位 secondh:OUT std_logic_vector(3 downto 0);--------显示秒表的十位 minutel:OUT std_logic_vector(3 downto 0);--------显示分钟的个位 minuteh:OUT std_logic_vector(3 downto 0);--------显示分钟的十位 state:OUT std_logic_vector(3 downto 0));---------显示半场

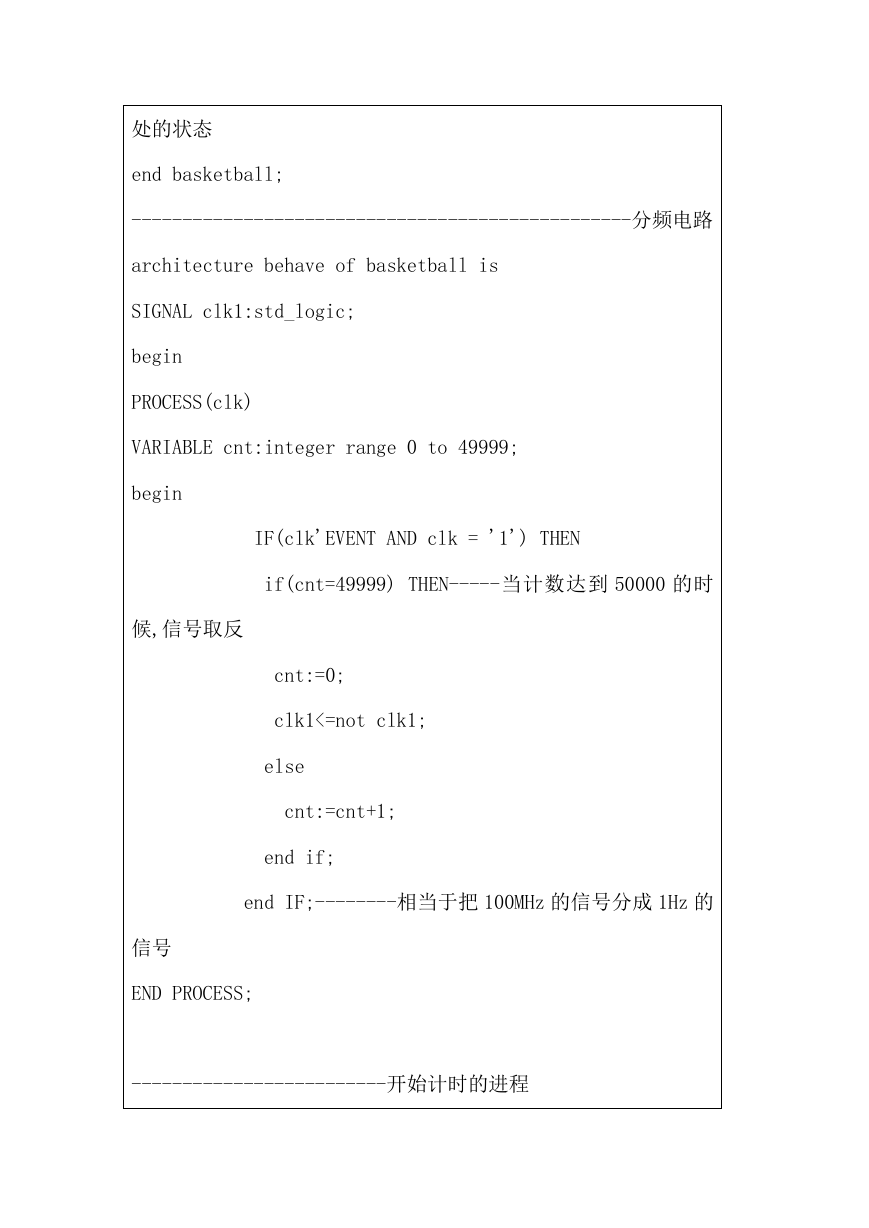

处的状态 end basketball; -------------------------------------------------分频电路 architecture behave of basketball is SIGNAL clk1:std_logic; begin PROCESS(clk) VARIABLE cnt:integer range 0 to 49999; begin 候,信号取反 IF(clk'EVENT AND clk = '1') THEN if(cnt=49999) THEN-----当计数达到 50000 的时 cnt:=0; clk1<=not clk1; else cnt:=cnt+1; end if; end IF;--------相当于把 100MHz 的信号分成 1Hz 的信号 END PROCESS; -------------------------开始计时的进程

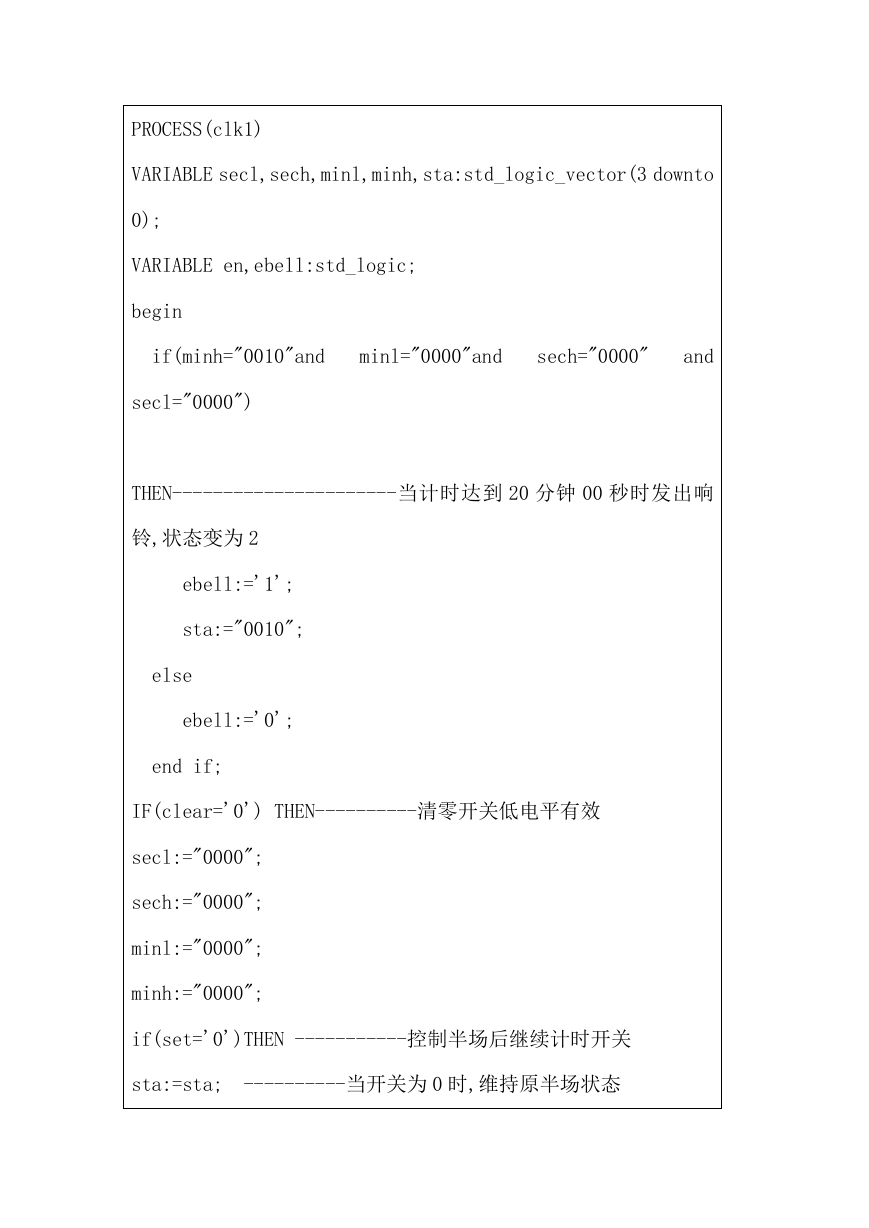

PROCESS(clk1) VARIABLE secl,sech,minl,minh,sta:std_logic_vector(3 downto 0); VARIABLE en,ebell:std_logic; begin if(minh="0010"and minl="0000"and sech="0000" and secl="0000") THEN----------------------当计时达到 20 分钟 00 秒时发出响铃,状态变为 2 ebell:='1'; sta:="0010"; else ebell:='0'; end if; IF(clear='0') THEN----------清零开关低电平有效 secl:="0000"; sech:="0000"; minl:="0000"; minh:="0000"; if(set='0')THEN -----------控制半场后继续计时开关 sta:=sta; ----------当开关为 0 时,维持原半场状态

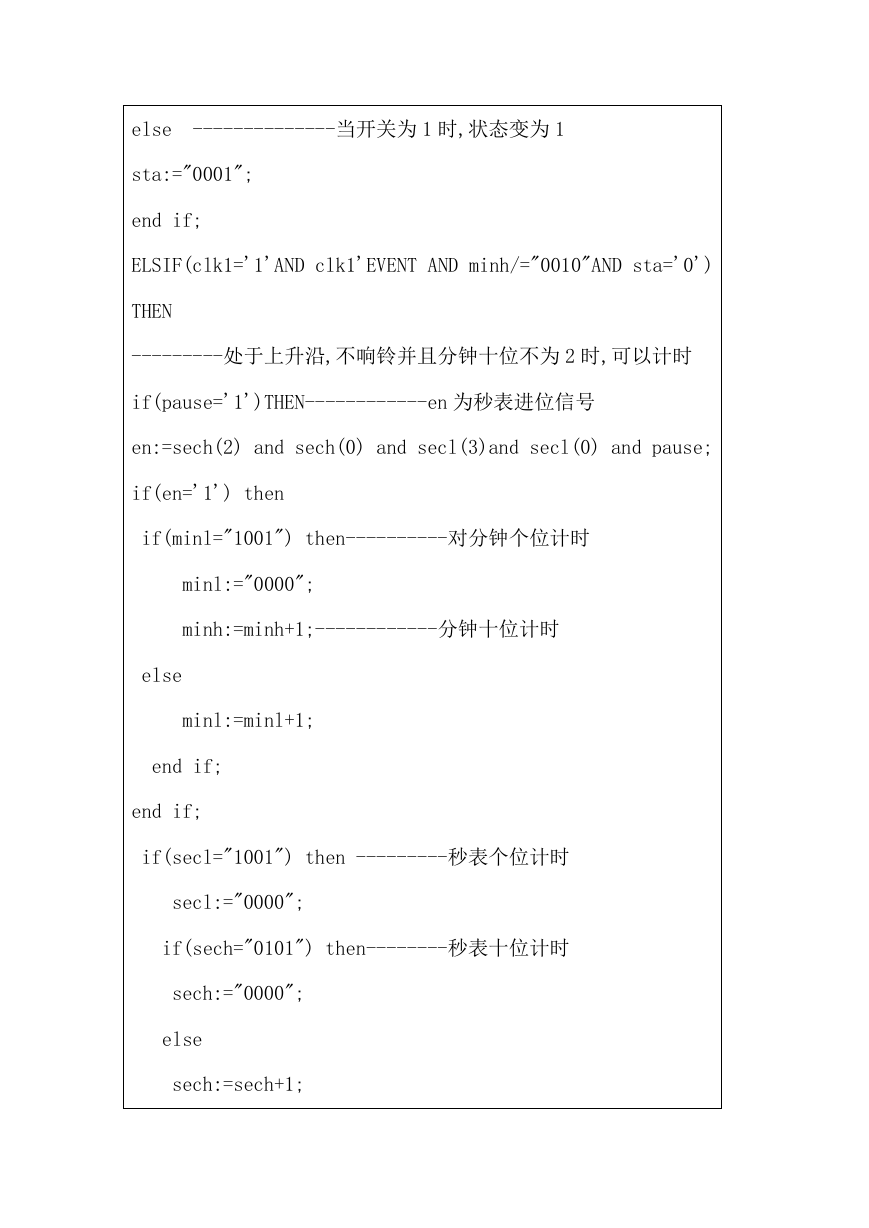

else --------------当开关为 1 时,状态变为 1 sta:="0001"; end if; ELSIF(clk1='1'AND clk1'EVENT AND minh/="0010"AND sta='0') THEN ---------处于上升沿,不响铃并且分钟十位不为 2 时,可以计时 if(pause='1')THEN------------en 为秒表进位信号 en:=sech(2) and sech(0) and secl(3)and secl(0) and pause; if(en='1') then if(minl="1001") then----------对分钟个位计时 minl:="0000"; minh:=minh+1;------------分钟十位计时 else minl:=minl+1; end if; end if; if(secl="1001") then ---------秒表个位计时 secl:="0000"; if(sech="0101") then--------秒表十位计时 sech:="0000"; else sech:=sech+1;
