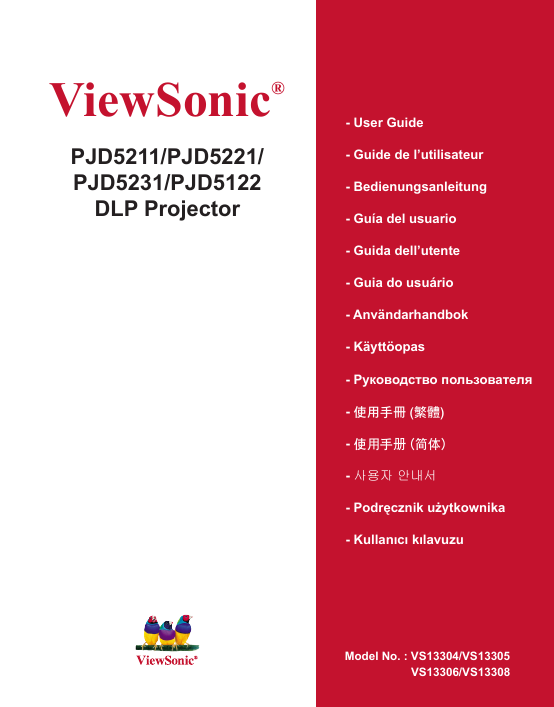

ViewSonic® PJD5211/PJD5221/ PJD5231/PJD5122 DLP Projector - User Guide - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) - 사용자 안내서 - Podręcznik użytkownika - Kullanιcι kιlavuzu Model No. : VS13304/VS13305 VS13306/VS13308

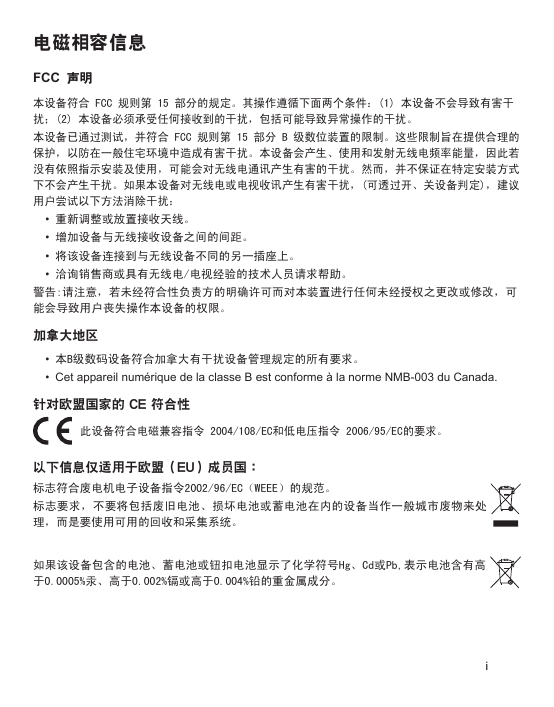

电磁相容信息 FCC 声明本设备符合 FCC 规则第 15 部分的规定。其操作遵循下面两个条件：(1) 本设备不会导致有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。本设备已通过测试，并符合 FCC 规则第 15 部分 B 级数位装置的限制。这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射无线电频率能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视收讯产生有害干扰，(可透过开、关设备判定)，建议用户尝试以下方法消除干扰： • 重新调整或放置接收天线。 • 增加设备与无线接收设备之间的间距。 • 将该设备连接到与无线设备不同的另一插座上。 • 洽询销售商或具有无线电/电视经验的技术人员请求帮助。警告:请注意，若未经符合性负责方的明确许可而对本装置进行任何未经授权之更改或修改，可能会导致用户丧失操作本设备的权限。加拿大地區 • 本B级数码设备符合加拿大有干扰设备管理规定的所有要求。 • CetappareilnumériquedelaclasseBestconformeàlanormeNMB-003duCanada. 針對歐盟国家的 CE 符合性此设备符合电磁兼容指令 2004/108/EC和低电压指令 2006/95/EC的要求。以下信息僅适用于歐盟（EU）成員国：标志符合废电机电子设备指令2002/96/EC（WEEE）的规范。标志要求，不要将包括废旧电池、损坏电池或蓄电池在内的设备当作一般城市废物来处理，而是要使用可用的回收和采集系统。如果该设备包含的电池、蓄电池或钮扣电池显示了化学符号Hg、Cd或Pb,表示电池含有高于0.0005%汞、高于0.002%镉或高于0.004%铅的重金属成分。 i

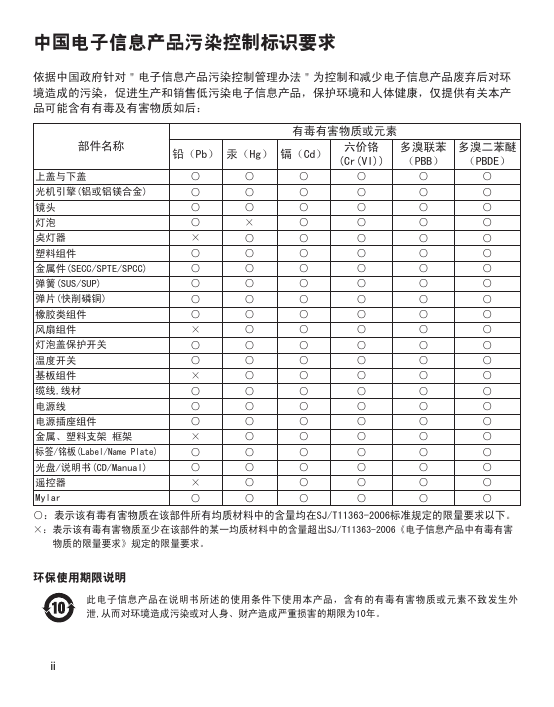

中国电子信息产品污染控制标识要求依据中国政府针对＂电子信息产品污染控制管理办法＂为控制和减少电子信息产品废弃后对环境造成的污染，促进生产和销售低污染电子信息产品，保护环境和人体健康，仅提供有关本产品可能含有有毒及有害物质如后：部件名称铅（Pb）汞（Hg）镉（Cd）六价铬 (Cr(VI)) 多溴联苯（PBB）多溴二苯醚（PBDE）有毒有害物质或元素上盖与下盖光机引擎(铝或铝镁合金) 镜头灯泡奌灯器塑料组件金属件(SECC/SPTE/SPCC) 弹簧(SUS/SUP) 弹片(快削磷铜) 橡胶类组件风扇组件灯泡盖保护开关温度开关基板组件缆线,线材电源线电源插座组件金属、塑料支架框架标签/铭板(Label/Name Plate) 光盘/说明书(CD/Manual) 遥控器 Mylar ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ × ○ ○ ○ × ○ ○ × ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006《电子信息产品中有毒有害物质的限量要求》规定的限量要求。环保使用期限说明此电子信息产品在说明书所述的使用条件下使用本产品，含有的有毒有害物质或元素不致发生外泄,从而对环境造成污染或对人身、财产造成严重损害的期限为10年。 ii

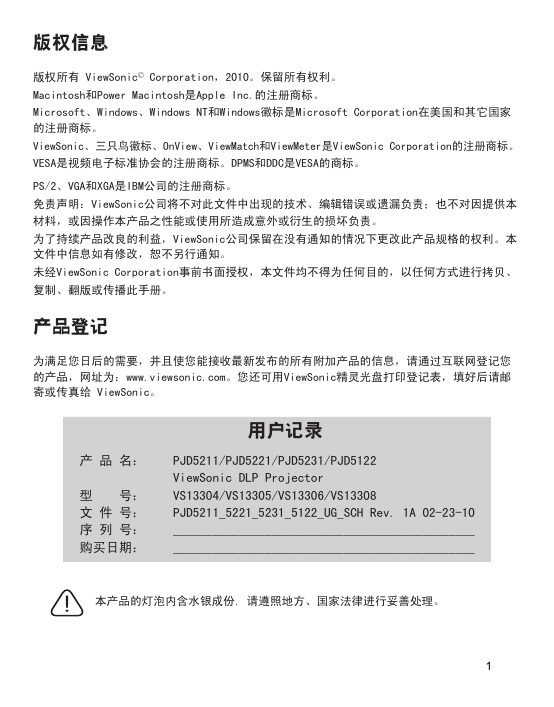

版权信息版权所有 ViewSonic© Corporation，2010。保留所有权利。 Macintosh和Power Macintosh是Apple Inc.的注册商标。 Microsoft、Windows、Windows NT和Windows徽标是Microsoft Corporation在美国和其它国家的注册商标。 ViewSonic、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic Corporation的注册商标。 VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。 PS/2、VGA和XGA是IBM公司的注册商标。免责声明：ViewSonic公司将不对此文件中出现的技术、编辑错误或遗漏负责；也不对因提供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。为了持续产品改良的利益，ViewSonic公司保留在没有通知的情况下更改此产品规格的权利。本文件中信息如有修改，恕不另行通知。未经ViewSonic Corporation事前书面授权，本文件均不得为任何目的，以任何方式进行拷贝、复制、翻版或传播此手册。产品登记为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登记您的产品，网址为：www.viewsonic.com。您还可用ViewSonic精灵光盘打印登记表，填好后请邮寄或传真给 ViewSonic。用户记录产品名：型　　号：文件号：序列号：购买日期： PJD5211/PJD5221/PJD5231/PJD5122 ViewSonic DLP Projector VS13304/VS13305/VS13306/VS13308 PJD5211_5221_5231_5122_UG_SCH Rev. 1A 02-23-10 ______________________________________________ ______________________________________________ 本产品的灯泡内含水银成份. 请遵照地方、国家法律进行妥善处理。 1

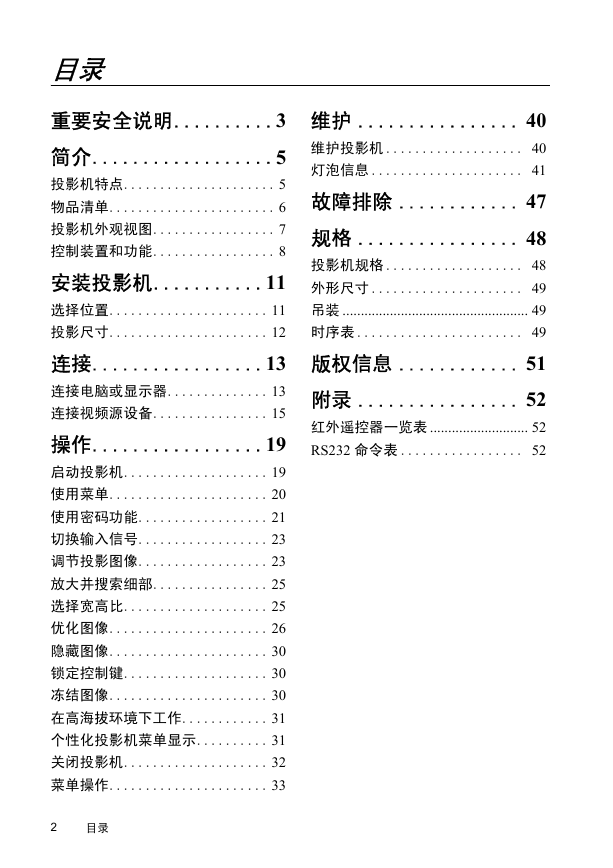

维护 ................ 40 维护投影机 ................... 40 灯泡信息 ..................... 41 故障排除 ............ 47 规格 ................ 48 投影机规格 ................... 48 外形尺寸 ..................... 49 吊装 ................................................... 49 时序表 ....................... 49 版权信息 ............ 51 附录 ................ 52 红外遥控器一览表 ........................... 52 RS232 命令表 ................. 52 目录重要安全说明..........3 简介..................5 投影机特点..................... 5 物品清单....................... 6 投影机外观视图................. 7 控制装置和功能................. 8 安装投影机...........11 选择位置...................... 11 投影尺寸...................... 12 连接.................13 连接电脑或显示器.............. 13 连接视频源设备................ 15 操作.................19 启动投影机.................... 19 使用菜单...................... 20 使用密码功能.................. 21 切换输入信号.................. 23 调节投影图像.................. 23 放大并搜索细部................ 25 选择宽高比.................... 25 优化图像...................... 26 隐藏图像...................... 30 锁定控制键.................... 30 冻结图像...................... 30 在高海拔环境下工作............ 31 个性化投影机菜单显示.......... 31 关闭投影机.................... 32 菜单操作...................... 33 2 目录

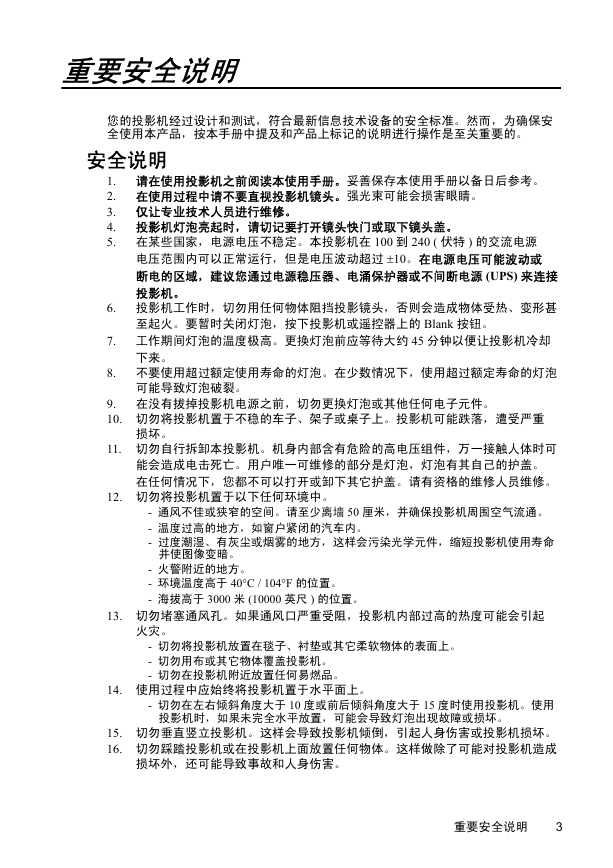

重要安全说明您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。安全说明 1. 请在使用投影机之前阅读本使用手册。妥善保存本使用手册以备日后参考。 2. 在使用过程中请不要直视投影机镜头。强光束可能会损害眼睛。 3. 仅让专业技术人员进行维修。 4. 投影机灯泡亮起时，请切记要打开镜头快门或取下镜头盖。 5. 在某些国家，电源电压不稳定。本投影机在 100 到 240 ( 伏特 ) 的交流电源电压范围内可以正常运行，但是电压波动超过 ±10。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 6. 投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。要暂时关闭灯泡，按下投影机或遥控器上的 Blank 按钮。 7. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 8. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 9. 在没有拔掉投影机电源之前，切勿更换灯泡或其他任何电子元件。 10. 切勿将投影机置于不稳的车子、架子或桌子上。投影机可能跌落，遭受严重损坏。 11. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 12. 切勿将投影机置于以下任何环境中。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学元件，缩短投影机使用寿命并使图像变暗。 - 火警附近的地方。 - 环境温度高于 40°C / 104°F 的位置。 - 海拔高于 3000 米 (10000 英尺 ) 的位置。 13. 切勿堵塞通风孔。如果通风口严重受阻，投影机内部过高的热度可能会引起火灾。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易燃品。 14. 使用过程中应始终将投影机置于水平面上。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 15. 切勿垂直竖立投影机。这样会导致投影机倾倒，引起人身伤害或投影机损坏。 16. 切勿踩踏投影机或在投影机上面放置任何物体。这样做除了可能对投影机造成损坏外，还可能导致事故和人身伤害。重要安全说明 3

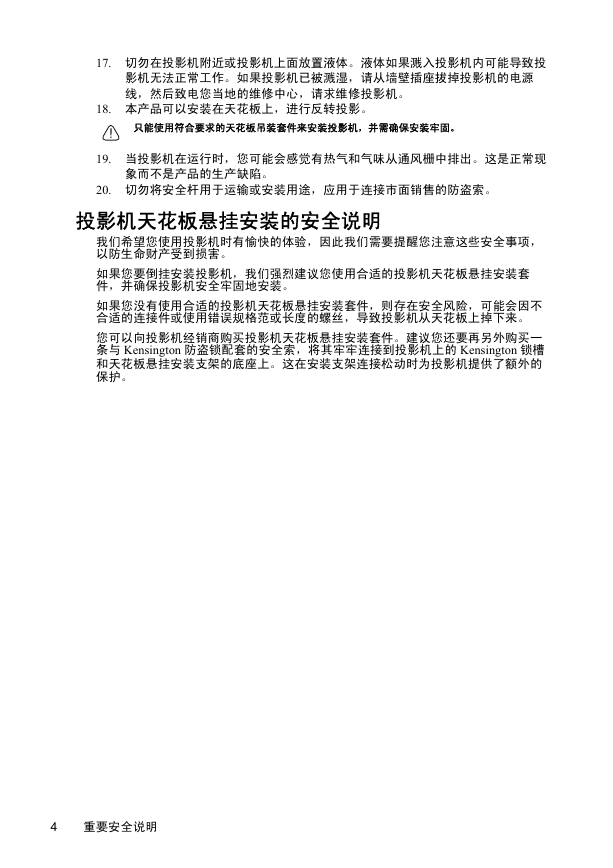

17. 切勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内可能导致投影机无法正常工作。如果投影机已被溅湿，请从墙壁插座拔掉投影机的电源线，然后致电您当地的维修中心，请求维修投影机。 18. 本产品可以安装在天花板上，进行反转投影。只能使用符合要求的天花板吊装套件来安装投影机，并需确保安装牢固。 19. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。 20. 切勿将安全杆用于运输或安装用途，应用于连接市面销售的防盗索。投影机天花板悬挂安装的安全说明我们希望您使用投影机时有愉快的体验，因此我们需要提醒您注意这些安全事项，以防生命财产受到损害。如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机天花板悬挂安装套件，并确保投影机安全牢固地安装。如果您没有使用合适的投影机天花板悬挂安装套件，则存在安全风险，可能会因不合适的连接件或使用错误规格范或长度的螺丝，导致投影机从天花板上掉下来。您可以向投影机经销商购买投影机天花板悬挂安装套件。建议您还要再另外购买一条与 Kensington 防盗锁配套的安全索，将其牢牢连接到投影机上的 Kensington 锁槽和天花板悬挂安装支架的底座上。这在安装支架连接松动时为投影机提供了额外的保护。 4 重要安全说明

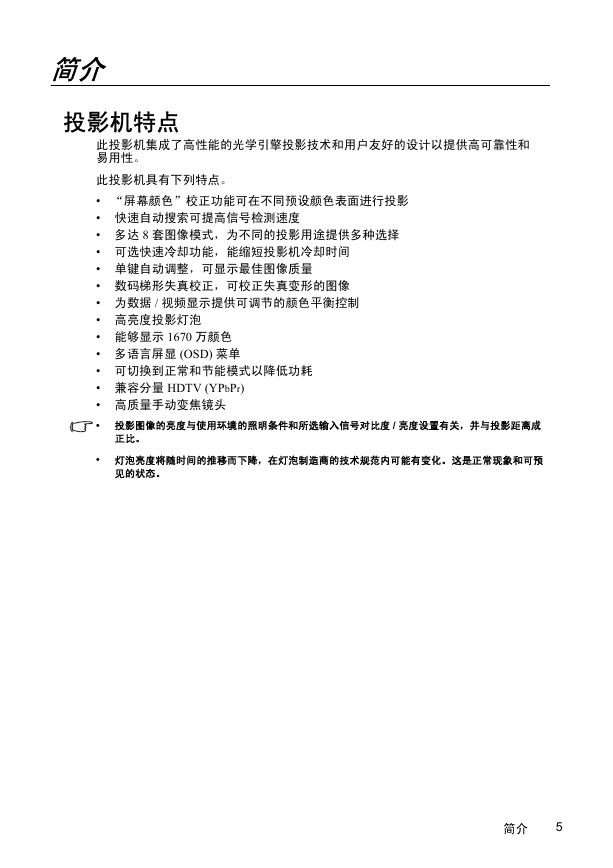

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计以提供高可靠性和易用性。此投影机具有下列特点。 • “屏幕颜色”校正功能可在不同预设颜色表面进行投影 • 快速自动搜索可提高信号检测速度 • 多达 8 套图像模式，为不同的投影用途提供多种选择 • 可选快速冷却功能，能缩短投影机冷却时间 • 单键自动调整，可显示最佳图像质量 • 数码梯形失真校正，可校正失真变形的图像 • 为数据 / 视频显示提供可调节的颜色平衡控制 • 高亮度投影灯泡 • 能够显示 1670 万颜色 • 多语言屏显 (OSD) 菜单 • 可切换到正常和节能模式以降低功耗 • 兼容分量 HDTV (YPbPr) • 高质量手动变焦镜头 • 投影图像的亮度与使用环境的照明条件和所选输入信号对比度 / 亮度设置有关，并与投影距离成正比。 • 灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预见的状态。简介 5
