CCS6.0基本操作教程（详细）.pdf

发布时间：2022-06-15 发布人：admin 分类：说明书 资料大小：2.36M 资料格式：pdf 举报 版权申诉
第1页 / 共41页
第2页 / 共41页
第3页 / 共41页
第4页 / 共41页
第5页 / 共41页
第6页 / 共41页
第7页 / 共41页
第8页 / 共41页
资料共41页，剩余部分请下载后查看

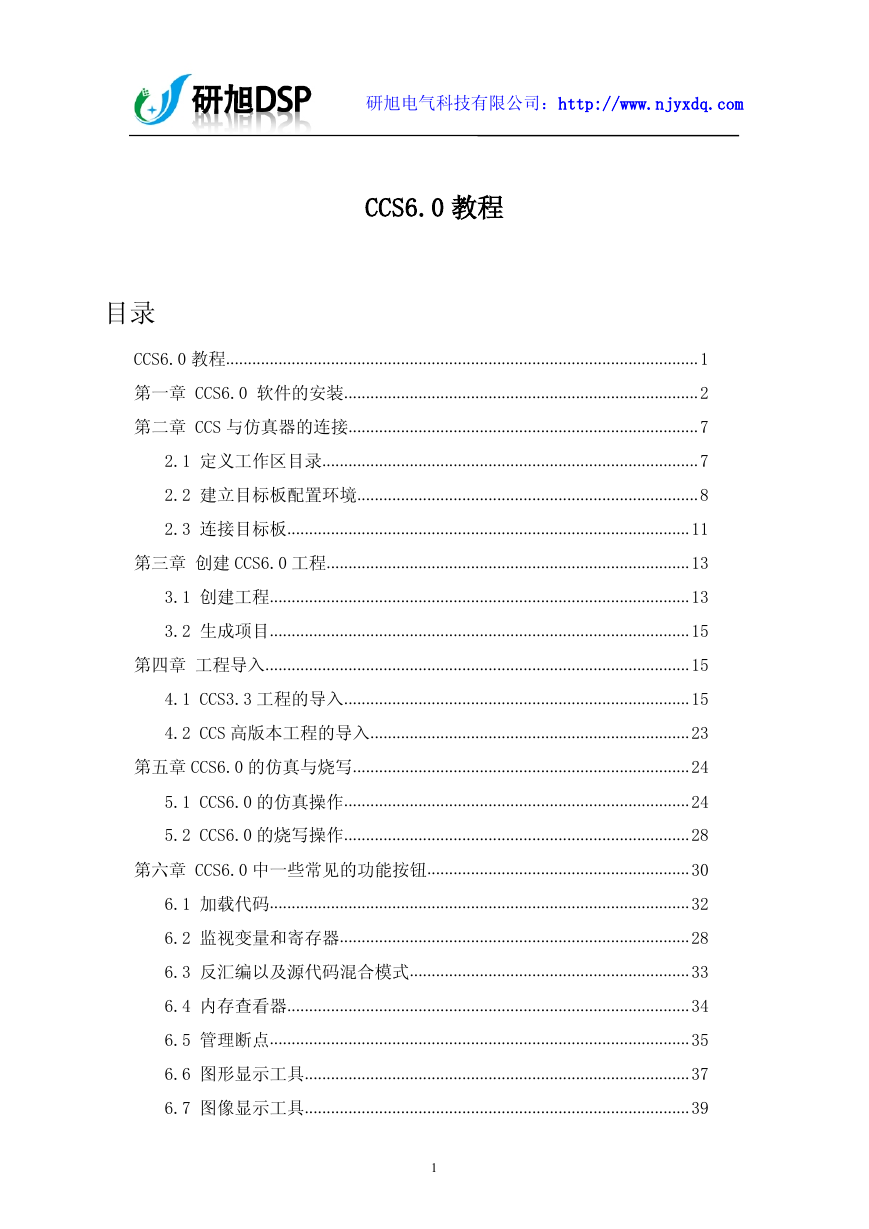

    研旭电气科技有限公司：http://www.njyxdq.com CCS6.0 教程 目录 CCS6.0 教程............................................................................................................ 1 第一章 CCS6.0 软件的安装................................................................................. 2 第二章 CCS 与仿真器的连接................................................................................ 7 2.1 定义工作区目录...................................................................................... 7 2.2 建立目标板配置环境.............................................................................. 8 2.3 连接目标板............................................................................................ 11 第三章 创建 CCS6.0 工程................................................................................... 13 3.1 创建工程................................................................................................ 13 3.2 生成项目................................................................................................ 15 第四章 工程导入................................................................................................. 15 4.1 CCS3.3 工程的导入............................................................................... 15 4.2 CCS 高版本工程的导入......................................................................... 23 第五章 CCS6.0 的仿真与烧写............................................................................. 24 5.1 CCS6.0 的仿真操作............................................................................... 24 5.2 CCS6.0 的烧写操作............................................................................... 28 第六章 CCS6.0 中一些常见的功能按钮............................................................ 30 6.1 加载代码................................................................................................ 32 6.2 监视变量和寄存器................................................................................ 28 6.3 反汇编以及源代码混合模式................................................................ 33 6.4 内存查看器............................................................................................ 34 6.5 管理断点................................................................................................ 35 6.6 图形显示工具........................................................................................ 37 6.7 图像显示工具........................................................................................ 39 1

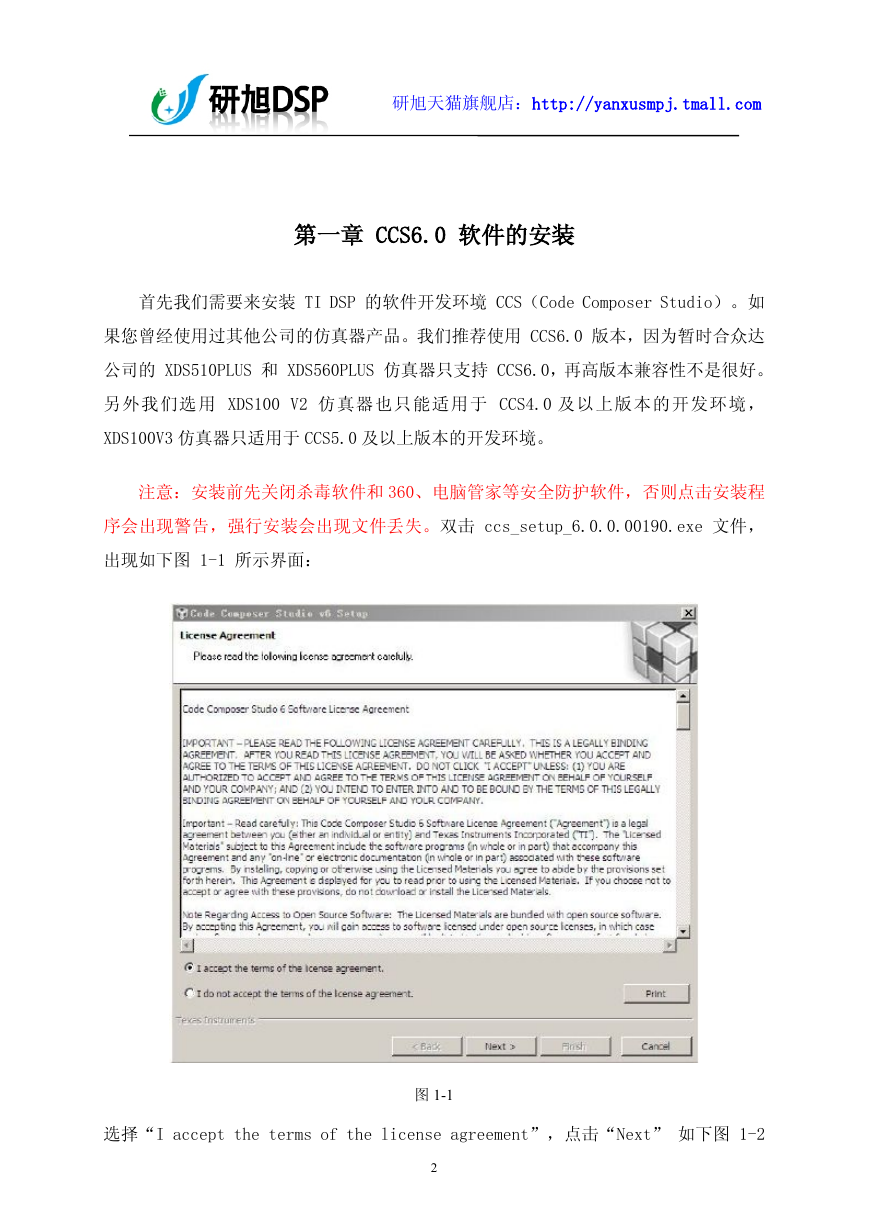

    研旭天猫旗舰店：http://yanxusmpj.tmall.com 第一章 CCS6.0 软件的安装 首先我们需要来安装 TI DSP 的软件开发环境 CCS（Code Composer Studio）。如 果您曾经使用过其他公司的仿真器产品。我们推荐使用 CCS6.0 版本，因为暂时合众达 公司的 XDS510PLUS 和 XDS560PLUS 仿真器只支持 CCS6.0，再高版本兼容性不是很好。 另外我们选用 XDS100 V2 仿真器也只能适用于 CCS4.0 及以上版本的开发环境， XDS100V3 仿真器只适用于 CCS5.0 及以上版本的开发环境。 注意：安装前先关闭杀毒软件和 360、电脑管家等安全防护软件，否则点击安装程 序会出现警告，强行安装会出现文件丢失。双击 ccs_setup_6.0.0.00190.exe 文件， 出现如下图 1-1 所示界面： 图 1-1 选择“I accept the terms of the license agreement”，点击“Next” 如下图 1-2 2

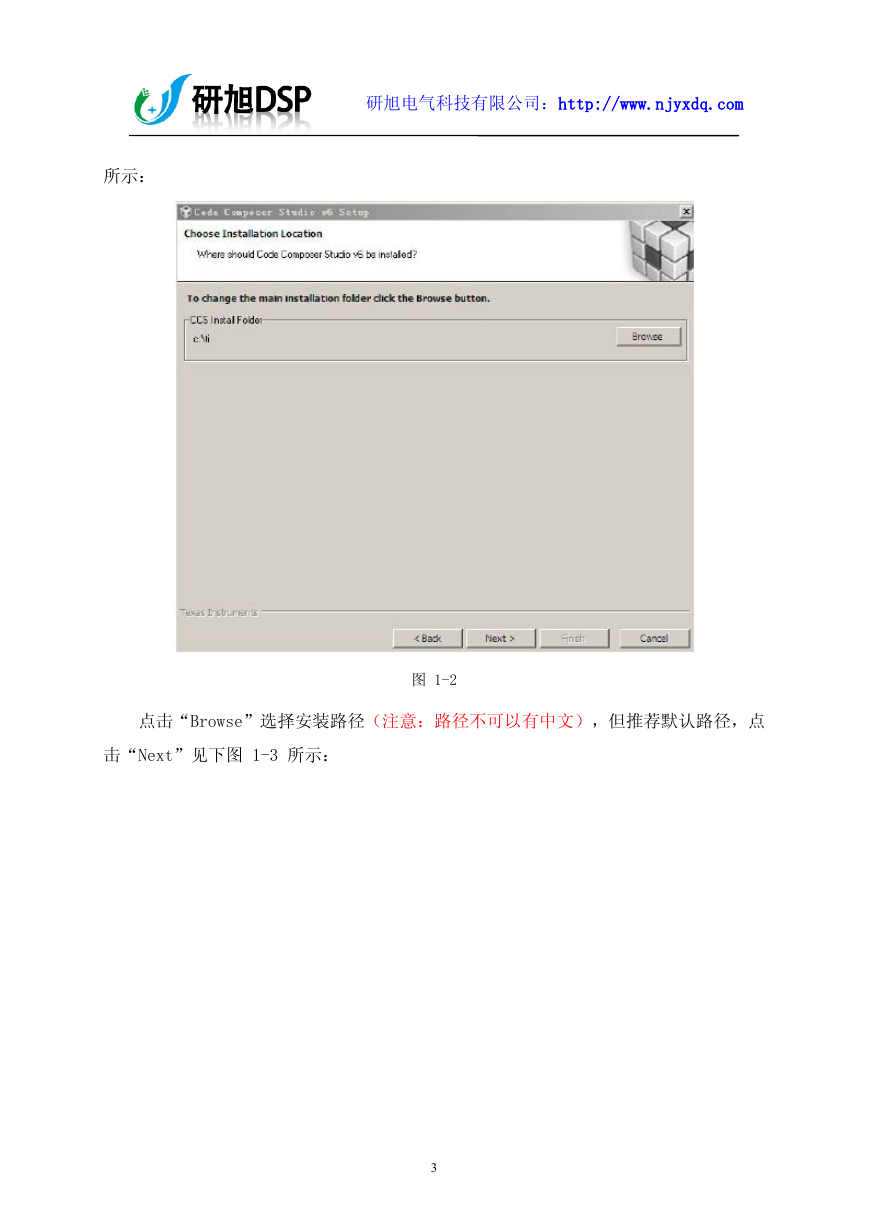

    研旭电气科技有限公司：http://www.njyxdq.com 所示： 图 1-2 点击“Browse”选择安装路径（注意：路径不可以有中文），但推荐默认路径，点 击“Next”见下图 1-3 所示： 3

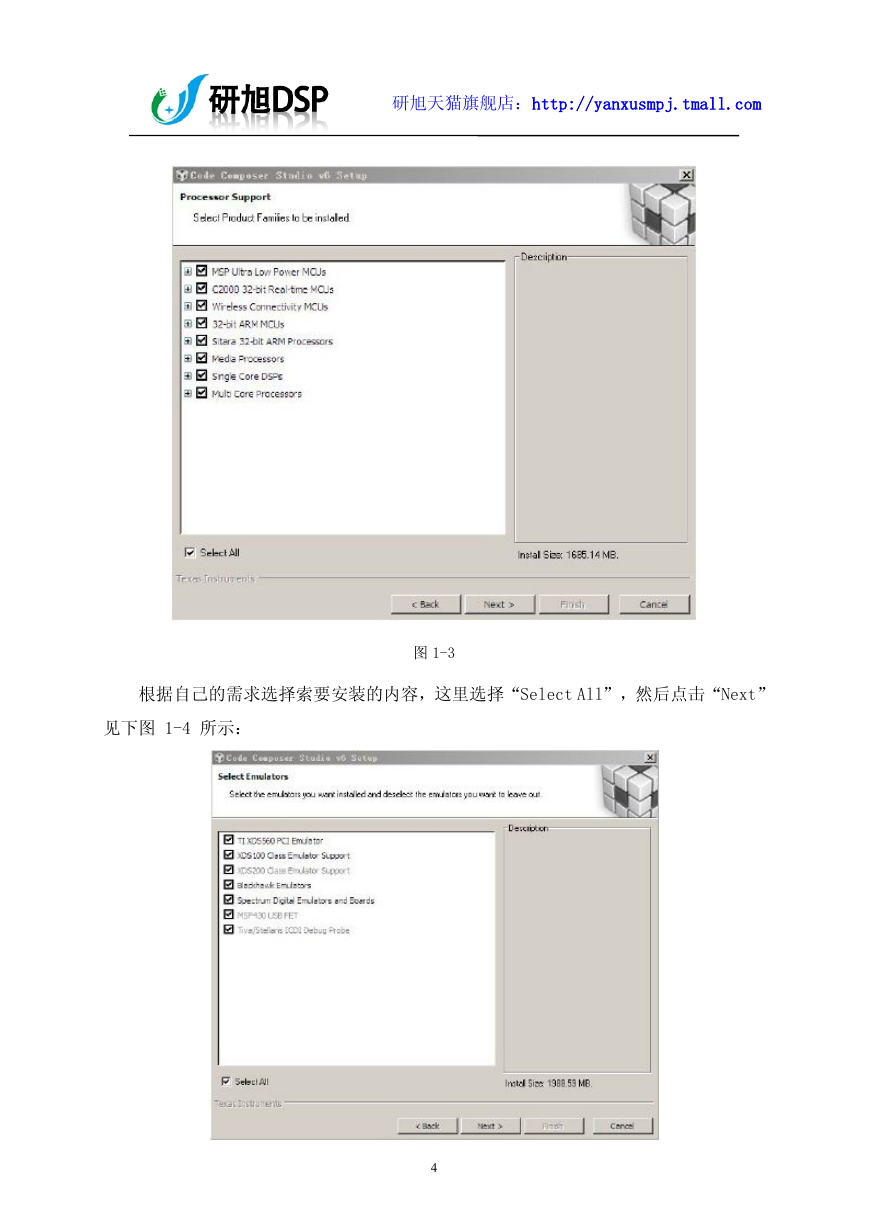

    研旭天猫旗舰店：http://yanxusmpj.tmall.com 图 1-3 根据自己的需求选择索要安装的内容，这里选择“Select All”，然后点击“Next” 见下图 1-4 所示： 4

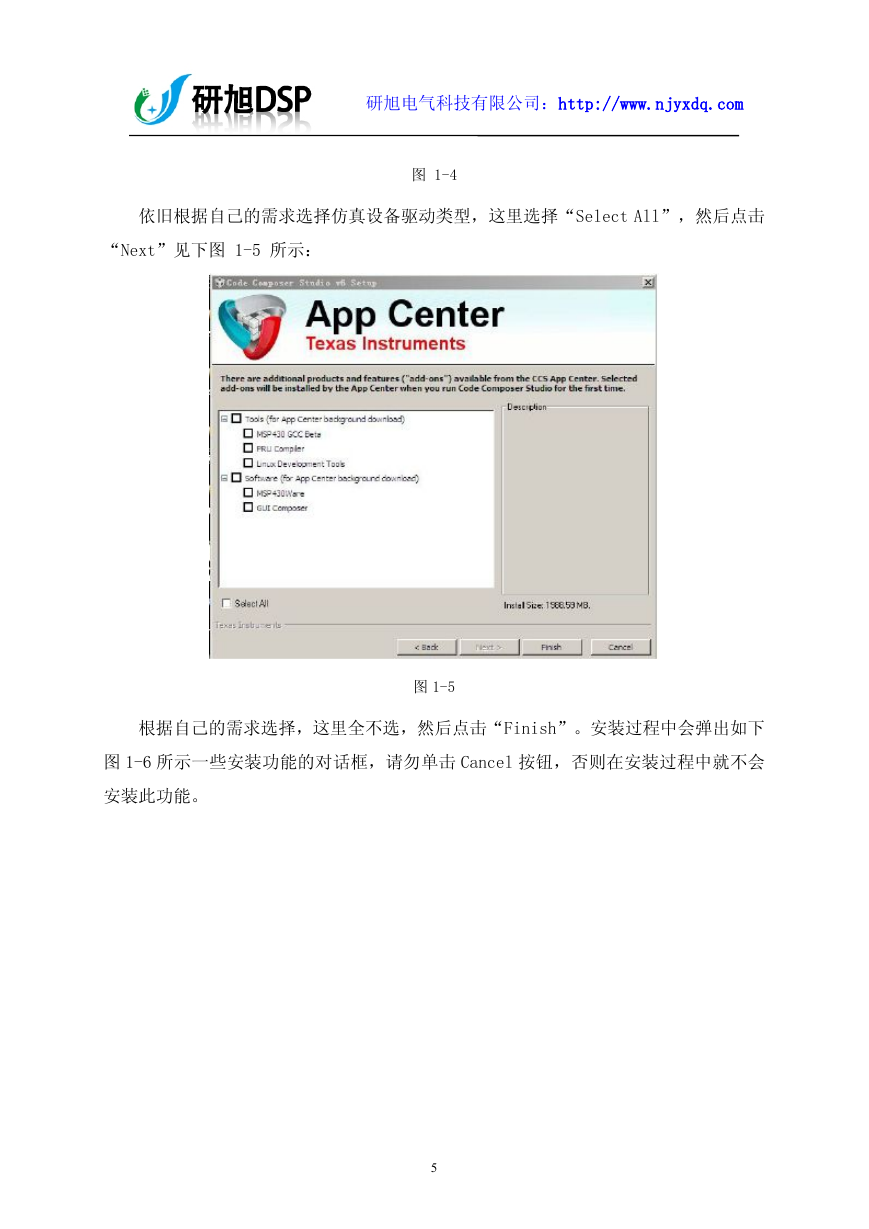

    研旭电气科技有限公司：http://www.njyxdq.com 图 1-4 依旧根据自己的需求选择仿真设备驱动类型，这里选择“Select All”，然后点击 “Next”见下图 1-5 所示： 图 1-5 根据自己的需求选择，这里全不选，然后点击“Finish”。安装过程中会弹出如下 图 1-6 所示一些安装功能的对话框，请勿单击 Cancel 按钮，否则在安装过程中就不会 安装此功能。 5

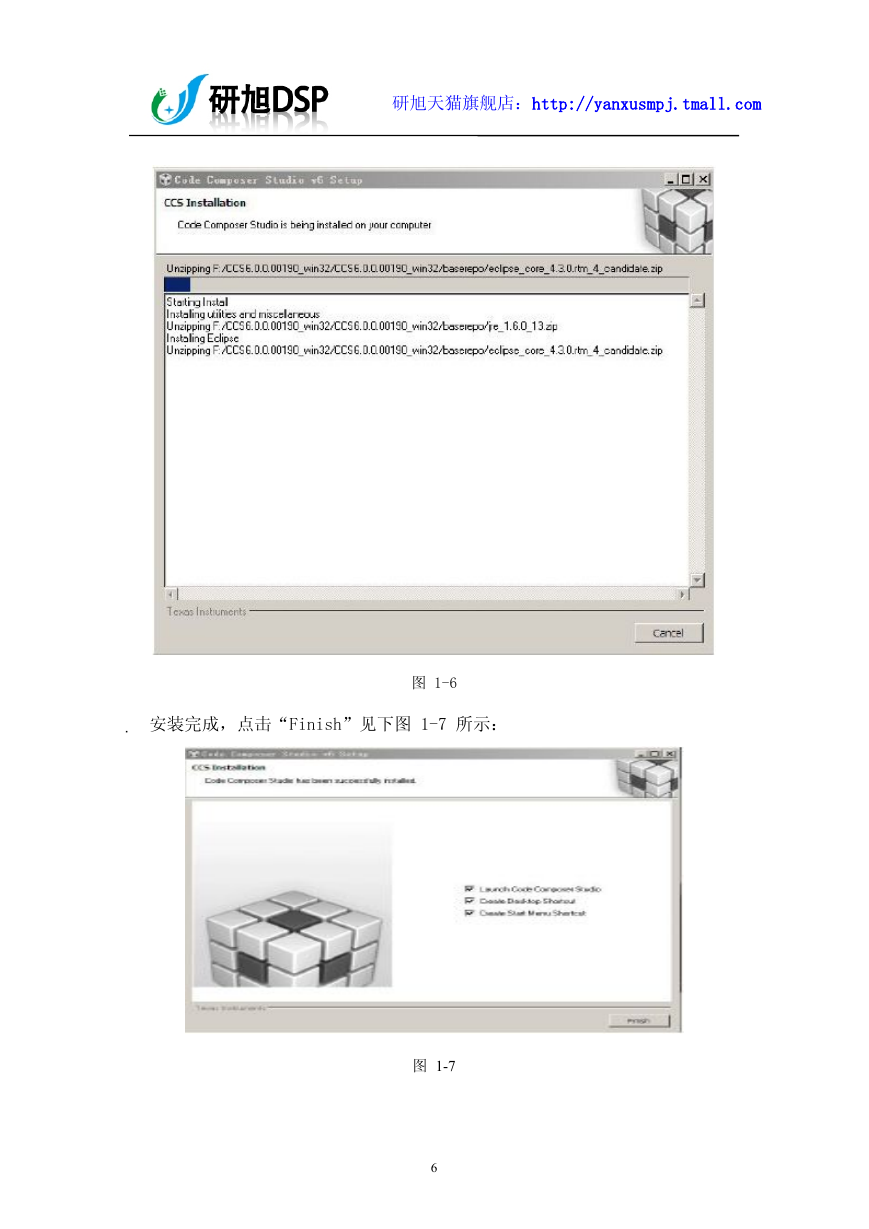

    研旭天猫旗舰店：http://yanxusmpj.tmall.com  安装完成，点击“Finish”见下图 1-7 所示： 图 1-6 图 1-7 6

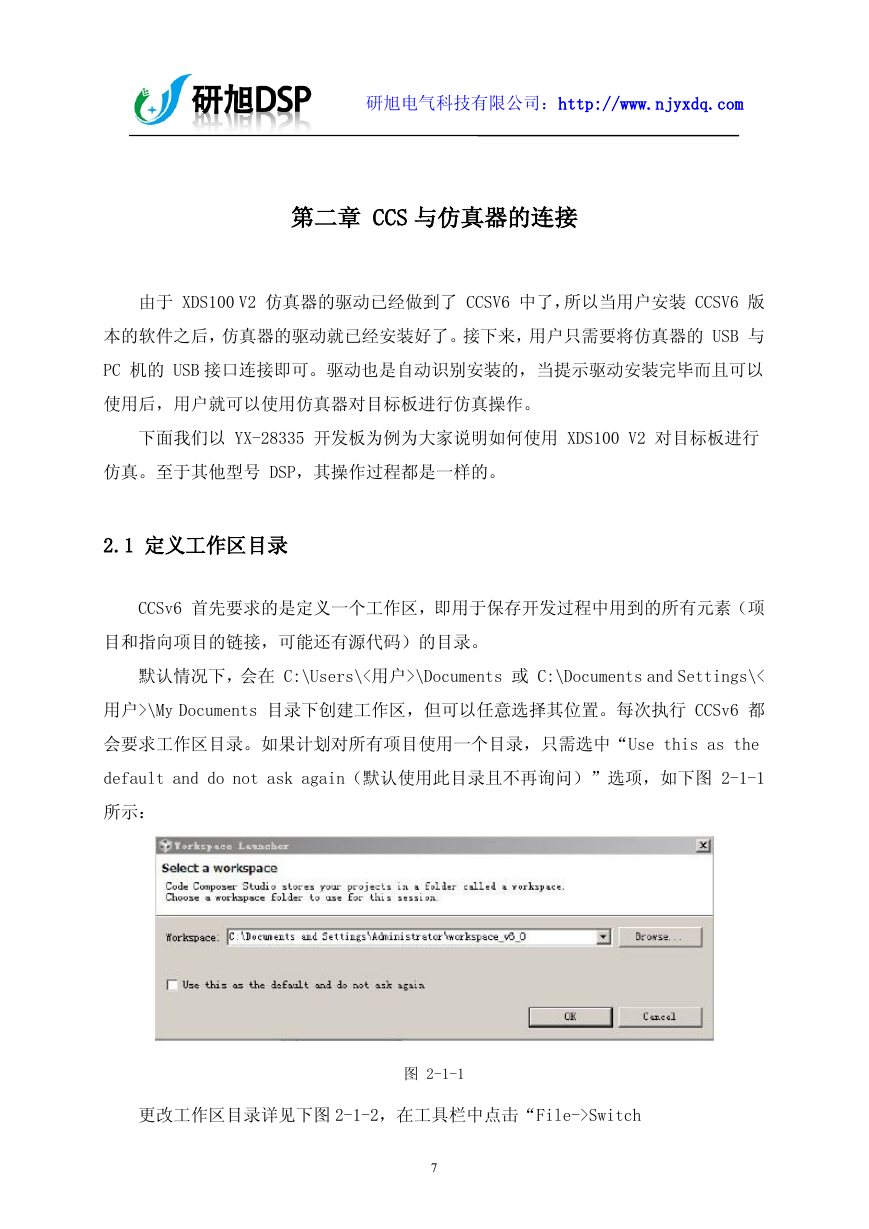

    研旭电气科技有限公司：http://www.njyxdq.com 第二章 CCS 与仿真器的连接 由于 XDS100 V2 仿真器的驱动已经做到了 CCSV6 中了，所以当用户安装 CCSV6 版 本的软件之后，仿真器的驱动就已经安装好了。接下来，用户只需要将仿真器的 USB 与 PC 机的 USB 接口连接即可。驱动也是自动识别安装的，当提示驱动安装完毕而且可以 使用后，用户就可以使用仿真器对目标板进行仿真操作。 下面我们以 YX-28335 开发板为例为大家说明如何使用 XDS100 V2 对目标板进行 仿真。至于其他型号 DSP，其操作过程都是一样的。 2.1 定义工作区目录 CCSv6 首先要求的是定义一个工作区，即用于保存开发过程中用到的所有元素（项 目和指向项目的链接，可能还有源代码）的目录。 默认情况下，会在 C:\Users\<用户>\Documents 或 C:\Documents and Settings\< 用户>\My Documents 目录下创建工作区，但可以任意选择其位置。每次执行 CCSv6 都 会要求工作区目录。如果计划对所有项目使用一个目录，只需选中“Use this as the default and do not ask again（默认使用此目录且不再询问）”选项，如下图 2-1-1 所示： 更改工作区目录详见下图 2-1-2，在工具栏中点击“File->Switch 图 2-1-1 7
    研旭天猫旗舰店：http://yanxusmpj.tmall.com Workspace->Others”然后自己重新定义(注意：目录不可以有中文）： 图 2-1-2 2.2 建立目标板配置环境 如果使用过 CCS 低版本的用户对此并不陌生，同样在 CCSv6 版本环境中，也需要 建立仿真配置环境，只不过建立的人机界面有所区别。在 CCS 低版本中，用 CCS SETUP 进行建立，在此不多做介绍，下面主要介绍如何在 CCSv6 中建立： 在工具栏中点击“File ->New->Target Configuration File”，如下图 2-2-1 所 示： 8
