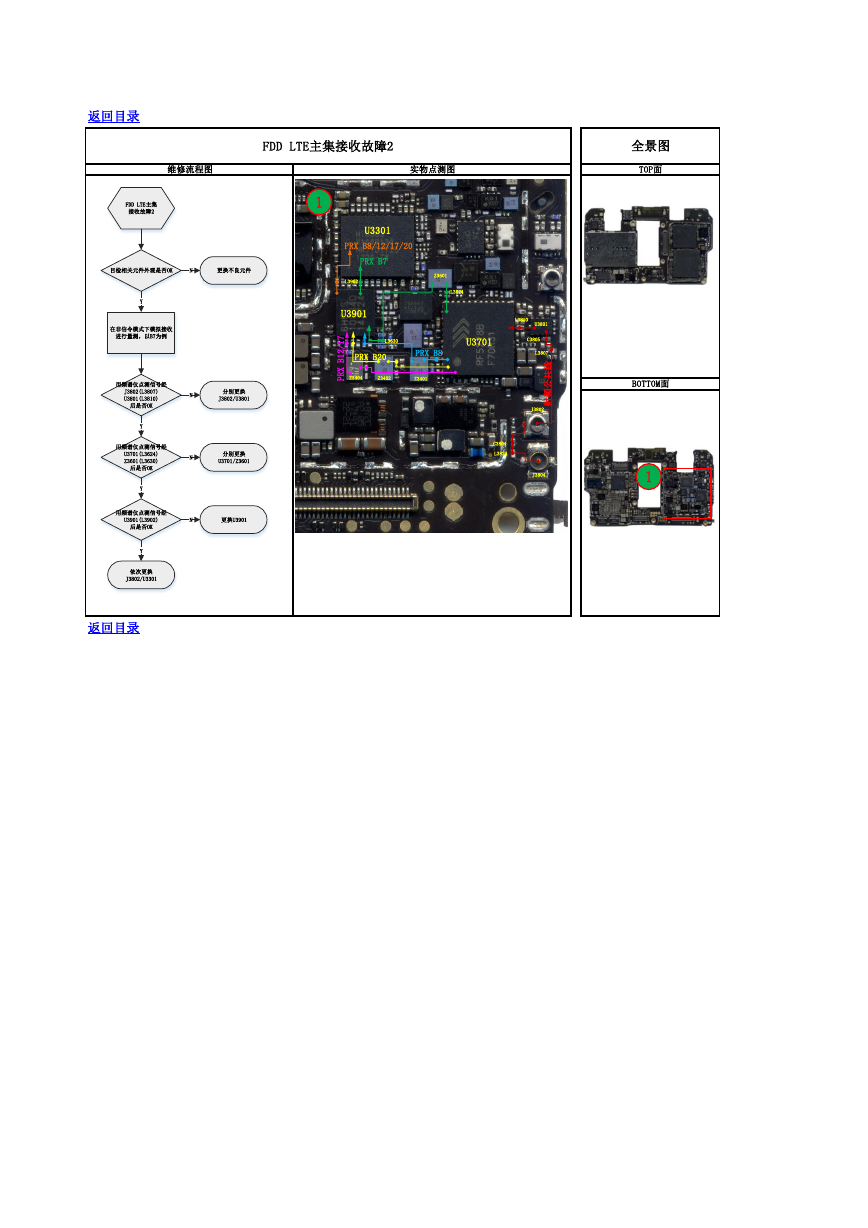

返回目录 FDD LTE主集接收故障2 维修流程图 实物点测图 1 U3301 PRX B8/12/17/20 PRX B7 L3902 U3901 Z3601 L3624 7 1 / 2 1 B X R P L3630 U3701 PRX B20 PRX B8 Z3404 Z3402 Z3401 全景图 TOP面 L3810 U3801 C3805 L3807 线 共 公 频 射 J3802 C3804 L3824 J3804 BOTTOM面 1 返回目录 FDD LTE主集接收故障2目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B7为例用频谱仪点测信号经J3802(L3807)U3801(L3810)后是否OK分别更换J3802/U3801用频谱仪点测信号经U3701(L3624)Z3601(L3630)后是否OK分别更换U3701/Z3601用频谱仪点测信号经U3901(L3902) 后是否OK更换U3901依次更换J3802/U3301NYNYNYNY
