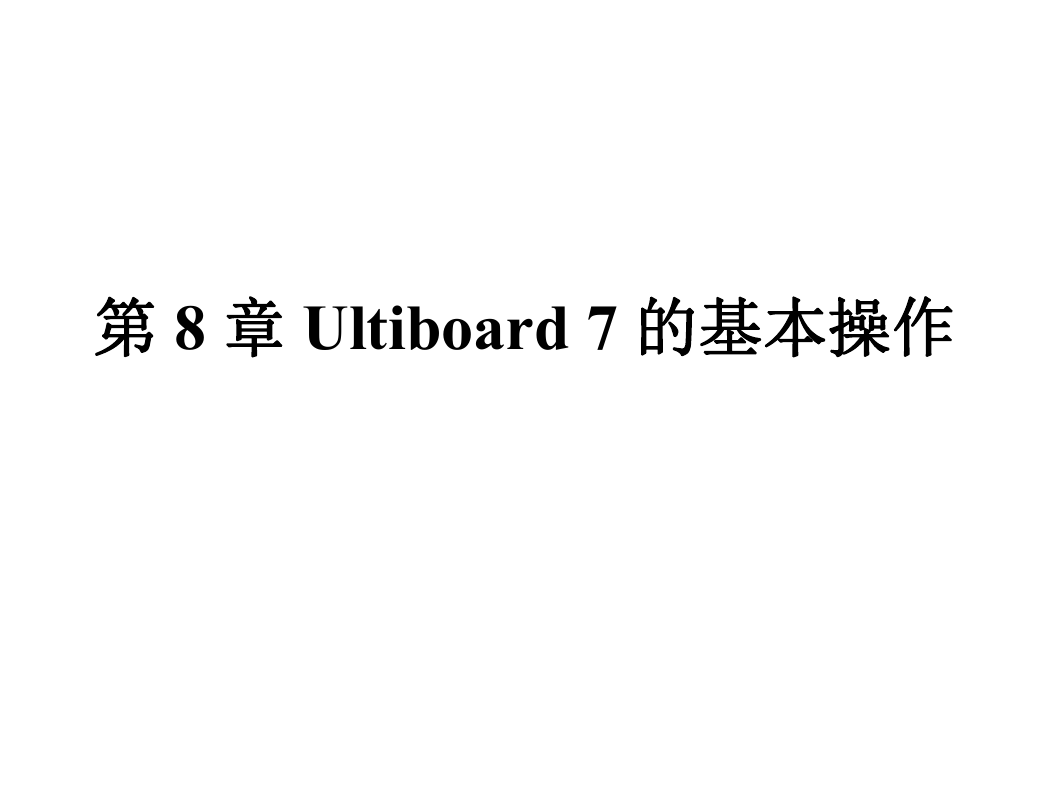

第 8 章 Ultiboard 7 的基本操作

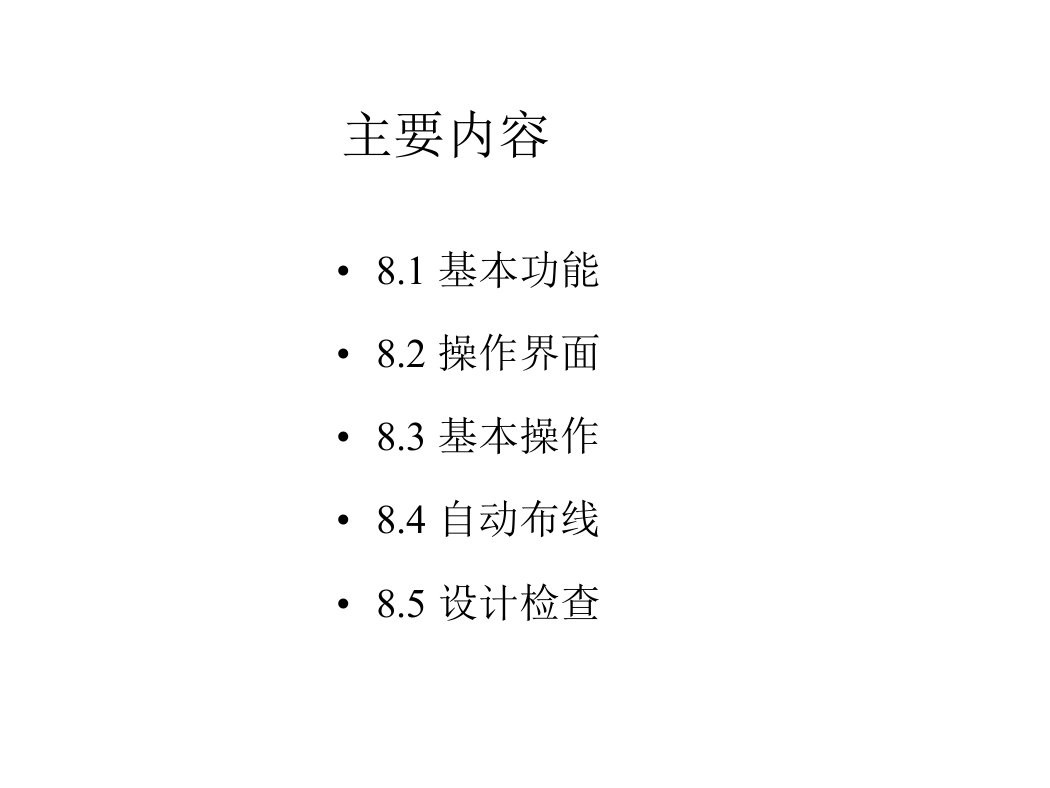

主要内容 • 8.1 基本功能 • 8.2 操作界面 • 8.3 基本操作 • 8.4 自动布线 • 8.5 设计检查

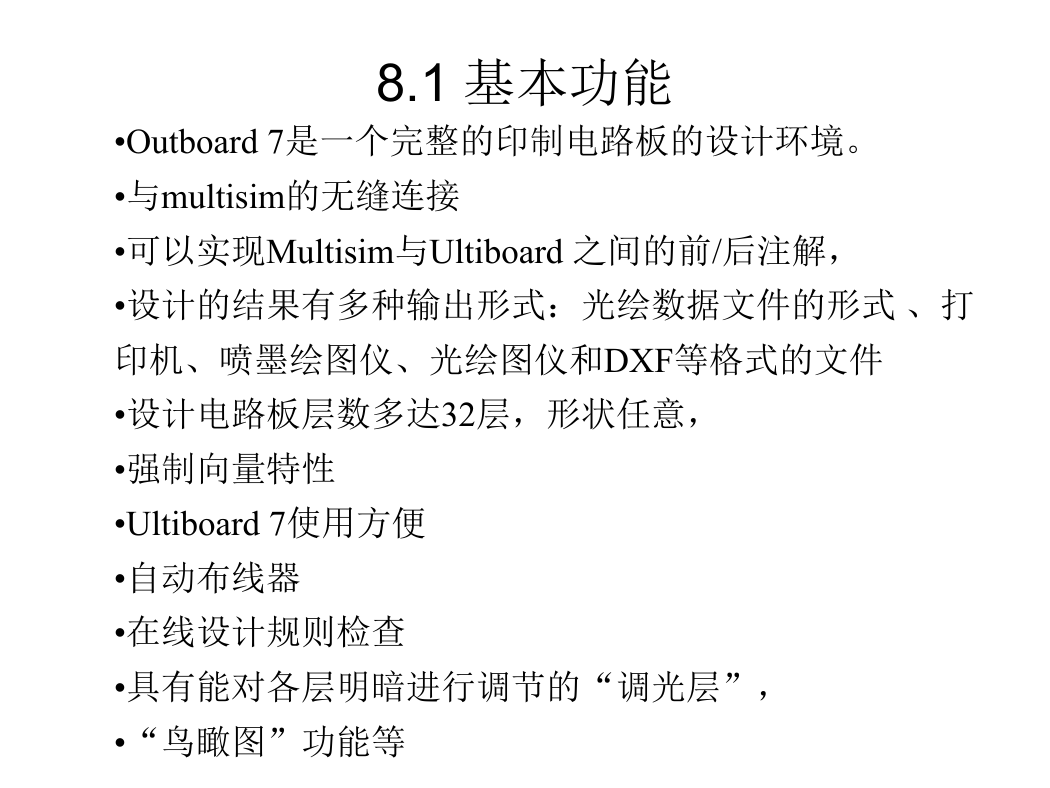

8.1 基本功能 •Outboard 7是一个完整的印制电路板的设计环境。 •与multisim的无缝连接 •可以实现Multisim与Ultiboard 之间的前/后注解, •设计的结果有多种输出形式:光绘数据文件的形式 、打 印机、喷墨绘图仪、光绘图仪和DXF等格式的文件 •设计电路板层数多达32层,形状任意, •强制向量特性 •Ultiboard 7使用方便 •自动布线器 •在线设计规则检查 •具有能对各层明暗进行调节的“调光层”, •“鸟瞰图”功能等

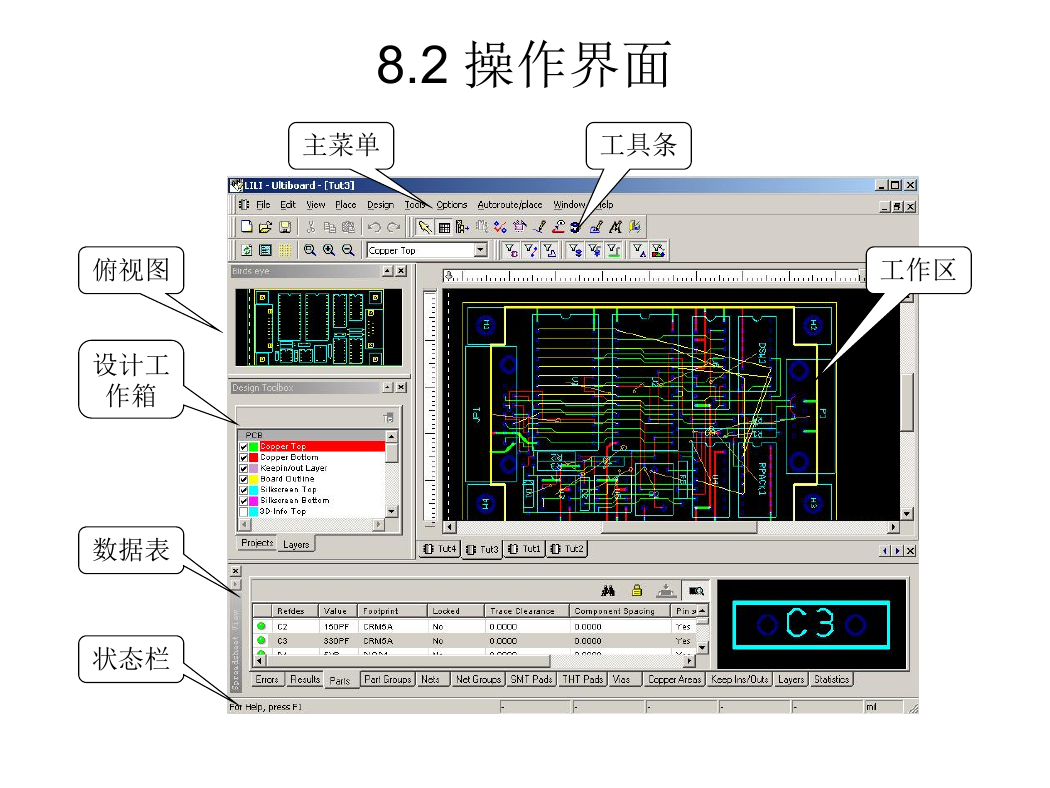

8.2 操作界面 主菜单 工具条 工作区 俯视图 设计工 作箱 数据表 状态栏

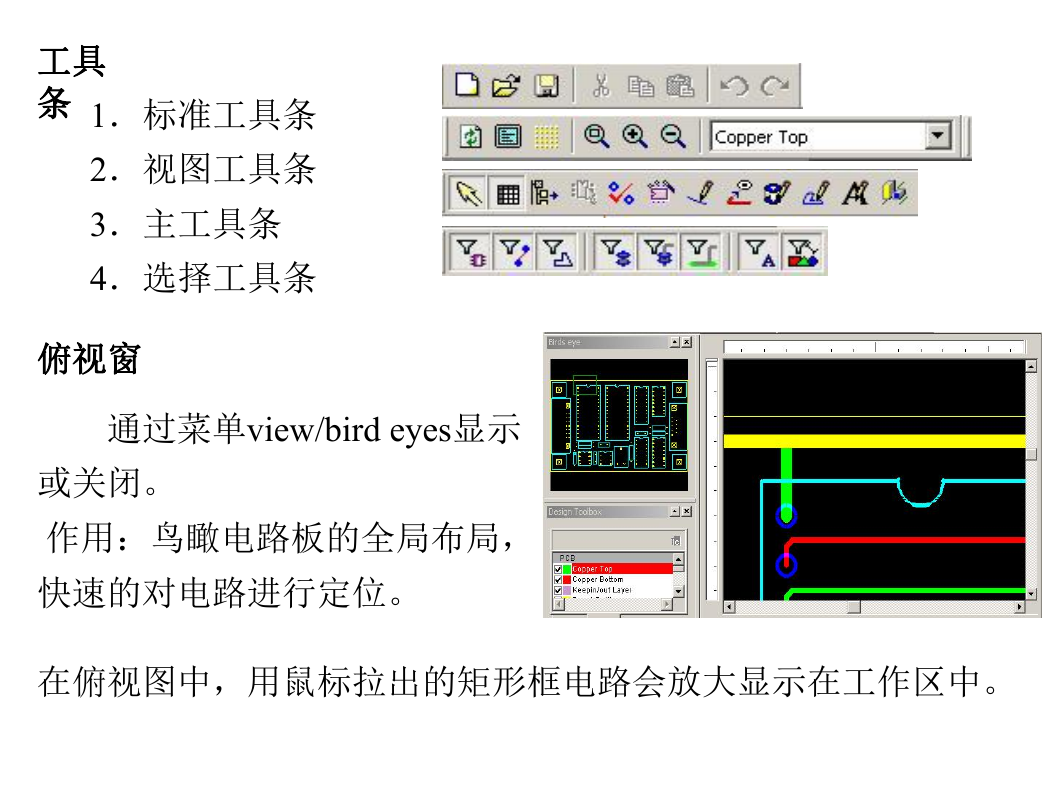

工具 条 1.标准工具条 2.视图工具条 3.主工具条 4.选择工具条 俯视窗 通过菜单view/bird eyes显示 或关闭。 作用:鸟瞰电路板的全局布局, 快速的对电路进行定位。 在俯视图中,用鼠标拉出的矩形框电路会放大显示在工作区中。

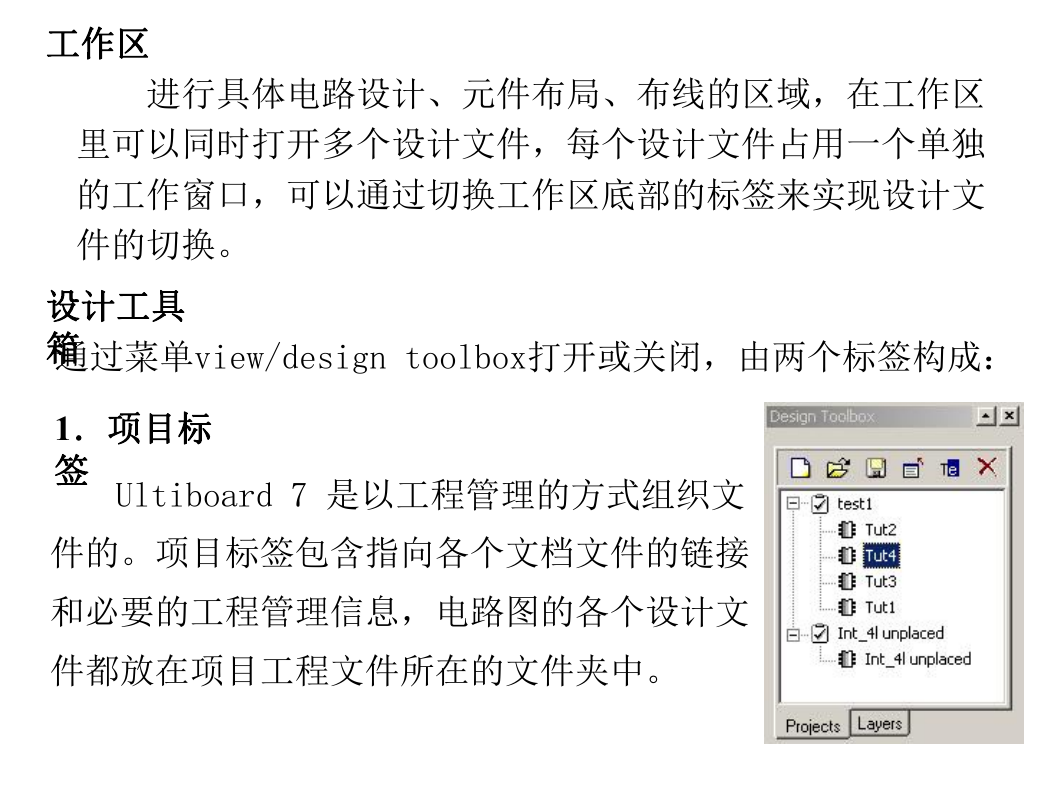

工作区 进行具体电路设计、元件布局、布线的区域,在工作区 里可以同时打开多个设计文件,每个设计文件占用一个单独 的工作窗口,可以通过切换工作区底部的标签来实现设计文 件的切换。 设计工具 箱 通过菜单view/design toolbox打开或关闭,由两个标签构成: 1.项目标 签 Ultiboard 7 是以工程管理的方式组织文 件的。项目标签包含指向各个文档文件的链接 和必要的工程管理信息,电路图的各个设计文 件都放在项目工程文件所在的文件夹中。

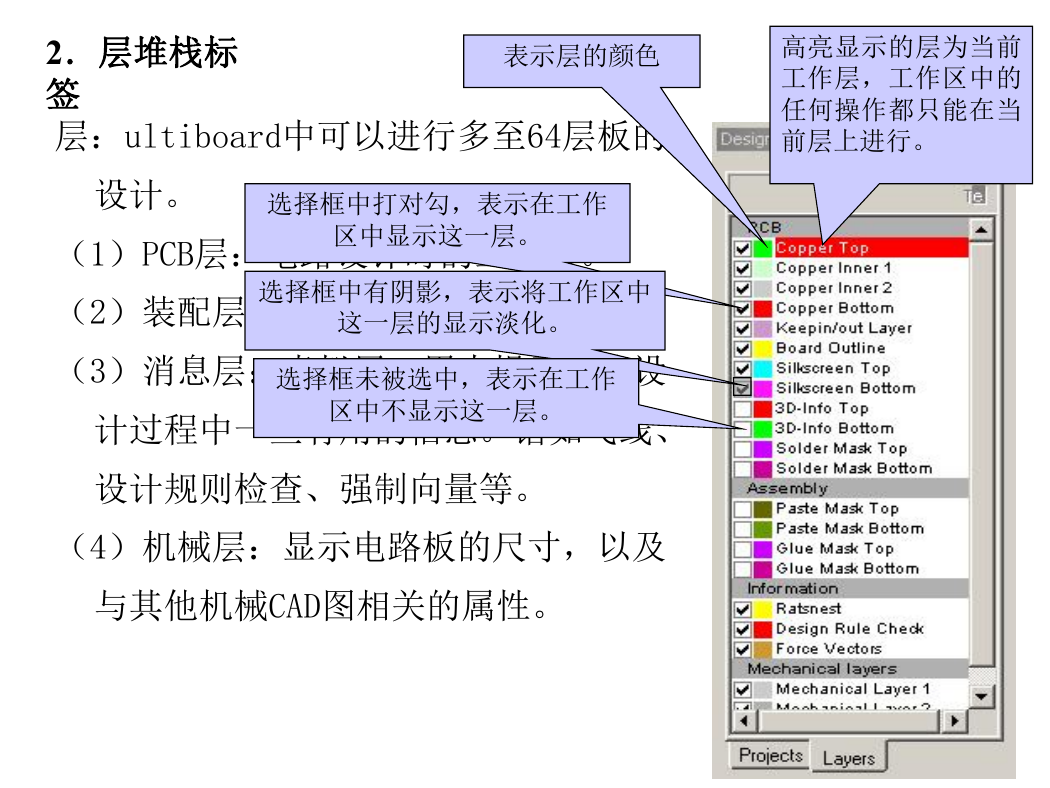

2.层堆栈标 签 层:ultiboard中可以进行多至64层板的 表示层的颜色 高亮显示的层为当前 工作层,工作区中的 任何操作都只能在当 前层上进行。 设计。 选择框中打对勾,表示在工作 (1)PCB层:电路设计时的工作层。 区中显示这一层。 选择框中有阴影,表示将工作区中 (2)装配层:与电路板生产有关的层。 这一层的显示淡化。 (3)消息层:虚拟层,用来提示电路设 选择框未被选中,表示在工作 计过程中一些有用的信息。诸如飞线、 区中不显示这一层。 设计规则检查、强制向量等。 (4)机械层:显示电路板的尺寸,以及 与其他机械CAD图相关的属性。

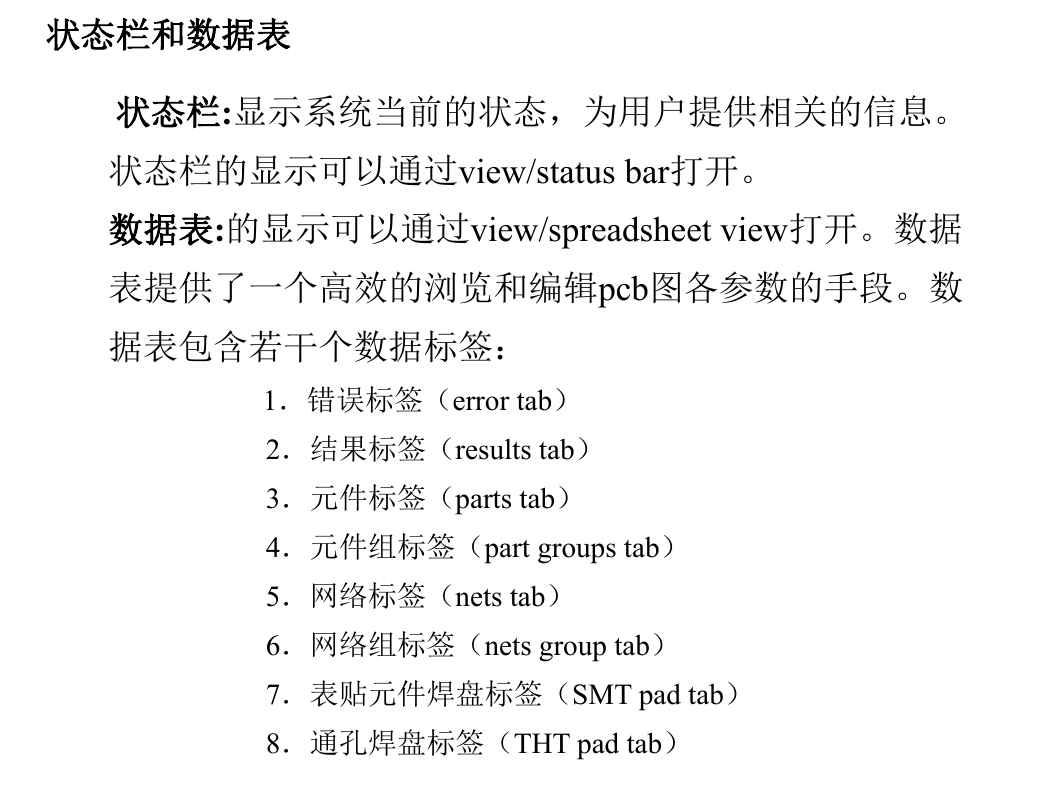

状态栏和数据表 状态栏:显示系统当前的状态,为用户提供相关的信息。 状态栏的显示可以通过view/status bar打开。 数据表:的显示可以通过view/spreadsheet view打开。数据 表提供了一个高效的浏览和编辑pcb图各参数的手段。数 据表包含若干个数据标签: 1.错误标签(error tab) 2.结果标签(results tab) 3.元件标签(parts tab) 4.元件组标签(part groups tab) 5.网络标签(nets tab) 6.网络组标签(nets group tab) 7.表贴元件焊盘标签(SMT pad tab) 8.通孔焊盘标签(THT pad tab)
